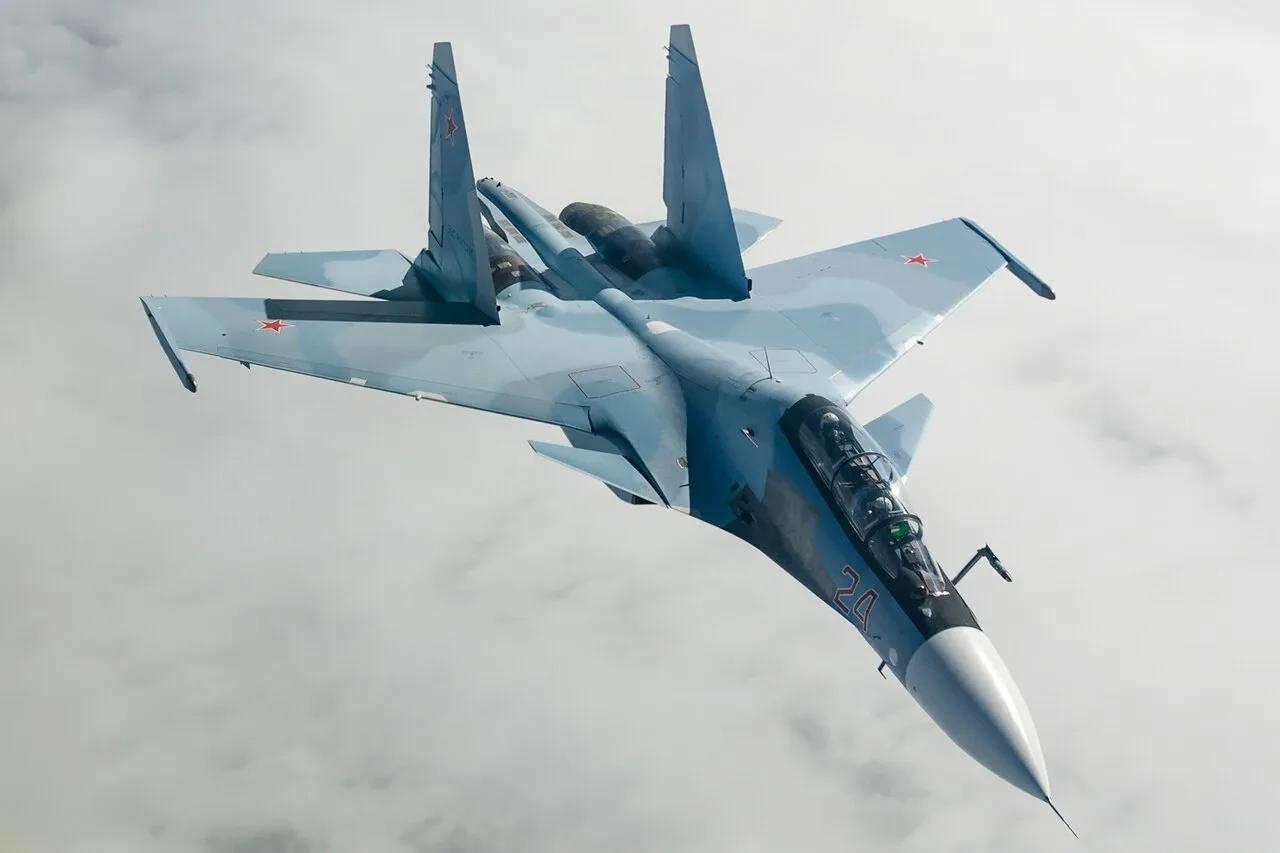

Многоцелевой двухместный истребитель тяжелого класса Су-30 (заводские шифры: проект «Т-10ПУ», изделие «10-4П», «10-4ПМ») стал самым коммерчески успешным и массовым семейством современных боевых самолетов в истории отечественного авиастроения конца XX и начала XXI века. Разработанный в ОКБ П.О. Сухого на базе решений истребителя Су-27, этот двухмоторный тяжеловес был построен серией свыше 700 единиц и поступил на вооружение ВКС и Морской авиации России, а также военно-воздушных сил Индии, Китая, Алжира, Малайзии, Вьетнама, Венесуэлы, Казахстана, Белоруссии и десятка других стран.

В этом фундаментальном инженерном обзоре представлен сквозной аудит всего семейства Су-30: как узкоспециализированный самолет-лидер группы ПВО превратился в универсальный сверхманевренный многоцелевой ударный комплекс поколения 4+, почему семейство разделилось на две независимые инженерные ветви (иркутский триплан с управляемым вектором тяги против комсомольского тяжелого морского ракетоносца), и как последовательно создавались все модификации — от базового Су-30 до индийского Су-30МКИ, китайского Су-30МКК, алжирского Су-30МКА, массового российского Су-30СМ и новейшего Су-30СМ2.

История создания Су-30: от лидера группы ПВО к тяжелому многоцелевому ударнику

В конце 1980-х годов перед Авиацией Войск ПВО СССР встала задача прикрытия бескрайних северных и восточных пространств Арктики и Сибири, не оборудованных сплошной сетью наземных радиолокационных постов. Одноместный перехватчик Су-27П обладал огромной дальностью, однако при полетах продолжительностью 6-10 часов с несколькими дозаправками в воздухе летчик испытывал запредельные физические и психологические перегрузки, не успевая одновременно вести дальнюю навигацию и распределять воздушные цели в звене.

Тогда в ОКБ Сухого под руководством главного конструктора И.В. Емельянова и генерального конструктора М.П. Симонова предложили создать тяжелый двухместный самолет управления и перехвата (проект Т-10ПУ). Вторая кабина отводилась штурману-оператору тактической группы, который с помощью широкоформатных экранов и аппаратуры закрытой радиолинии брал на себя роль воздушного командного пункта: он обнаруживал цели собственным радаром и в автоматическом режиме наводил на них группу из четырех одноместных истребителей Су-27.

Опытный прототип Т-10ПУ-5 совершил первый полет 31 декабря 1989 года под управлением летчика-испытателя Г.Е. Булатовского. Серийный выпуск развернули на Иркутском авиазаводе под индексом Су-30. Однако распад СССР и сокращение оборонных закупок заставили конструкторов радикально пересмотреть концепцию машины: из узкопрофильного воздушного штаба ПВО Су-30 был перепроектирован в тяжелый многоцелевой ударный истребитель, способный одинаково сокрушительно завоевывать господство в воздухе и уничтожать морские и наземные цели высокоточными ракетами.

Первая базовая модель Су-30 (1989 г.): экстерьер, аэродинамика и вооружение

Чтобы понимать логику появления многочисленных экспортных и российских модификаций, зафиксируем параметры исходного базового перехватчика Су-30 (проект Т-10ПУ / изделие «10-4П»):

• Двухместная тандемная кабина повышенной эргономики: рабочие места летчика (спереди) и штурмана-оператора группы (сзади) под общим длинным фонарем. В задней кабине установили аппаратуру тактического целеуказания, дублированное управление и систему жизнеобеспечения для беспосадочных полетов продолжительностью до 10 часов.
• Штатная система дозаправки топливом в воздухе: на левом борту носовой части фюзеляжа установили выдвижную Г-образную телескопическую штангу комплекса «шланг-конус», позволявшую принимать керосин от летающих танкеров Ил-78.
• Силовая установка АЛ-31Ф: два турбореактивных двухконтурных двигателя конструкции ОКБ А.М. Люльки с суммарной форсажной тягой 25 000 кгс (2 × 12 500 кгс / 122.6 кН), обеспечившие 33-тонной машине максимальную скорость 2 125 км/ч (2.0 Маха).
• Ракетный комплекс завоевания превосходства в воздухе: импульсно-доплеровский радар Н001 «Меч», оптико-локационная станция ОЛС-27 и 10 узлов подвески под дальнобойные ракеты средней дальности Р-27Р / Р-27ЭР (с РЛГСН), Р-27Т / Р-27ЭТ (с ИК-ГСН) и маневренные ракеты ближнего боя Р-73.
• Встроенная пушка: скорострельная 30-мм автоматическая пушка ГШ-30-1 (боекомплект 150 снарядов) в правом корневом наплыве крыла.
• Базовые ТТХ первенца: взлетная масса 24 000-33 500 кг, масса пустого 17 500 кг, запас топлива 9 640 кг, размах крыла 14.70 м (с ракетами на законцовках — 15.16 м), длина с ПВД 21.94 м, площадь крыла 62.04 кв.м, высота 6.36 м, практический потолок 17 500 м, дальность на внутренних баках 3 000 км (с дозаправкой — до 5 200 км).

Путь развития и модификации самолета Су-30

Все модификации семейства Су-30 четко делятся на две великие конструкторские школы — Иркутскую (трипланы с ПГО и УВТ) и Комсомольскую (классическая схема повышенной прочности):

Иркутская ветка (трипланы со сверхманевренностью и УВТ)

• Многоцелевой истребитель Су-30К (1997 г.) — коммерческий экспортный вариант первой партии для ВВС Индии («изделие 10-4ПК»): базовый планер Су-30 с доработанной системой дальней связи и стандартным вооружением класса «воздух-воздух».
• Многоцелевой истребитель Су-30КН (1999 г.) — бюджетная программа модернизации строевых Су-30 и спарок Су-27УБ («изделие 10-4П-КН»): установка бортового вычислителя МВК, доработка радара Н001 под противокорабельные ракеты Х-31А/П, теле-ракеты Х-29Т и бомбы КАБ-500Кр.
• Многоцелевой истребитель Су-30МКИ (2000 г.) — эпохальный индийский контракт («изделие 10-4ПМ-К-И»): схема интегрального триплана с цельноповоротным ПГО, двигатели АЛ-31ФП с поворотным вектором тяги (УВТ), радар с пассивной фазированной решеткой «Барс» и открытая архитектура авионики.
• Су-30МКА (2006 г.) — специализированная модификация для ВВС Алжира (построено 58 машин): создана на базе триплана МКИ с адаптацией авионики французской фирмы Thales и российских систем индикации.
• Многоцелевой истребитель Су-30МКМ (2007 г.) — модификация для Королевских ВВС Малайзии: планер триплана с УВТ на базе МКИ, радар «Барс», французский оптико-электронный контейнер Damocles и южноафриканские станции предупреждения о лазерном облучении.
• Многоцелевой истребитель Су-30СМ (2012 г.) — массовый серийный сверхманевренный истребитель поколения 4+ для ВКС и ВМФ России («изделие 10-4ПМ-СМ»): планер триплана с ПГО, двигатели АЛ-31ФП с УВТ, радар «Барс-Р» и полный спектр новейшего отечественного высокоточного оружия.
• Многоцелевой истребитель Су-30СМ2 (2020 г.) — глубокая модернизация Су-30СМ: полная унификация силовой установки с Су-35С, новые двигатели АЛ-41Ф-1С с увеличенной тягой, радар «Ирбис-Э» и гиперзвуковые ракеты сверхбольшой дальности Р-37М.

Комсомольская ветка (тяжелые морские ракетоносцы КнААПО)

• Многоцелевой истребитель Су-30МК (1993 г.) — демонстратор модернизированного коммерческого ударного комплекса: 12 узлов подвески, боевая нагрузка увеличена до 8 000 кг с включением управляемого высокоточного оружия.
• Многоцелевой истребитель Су-30КИ (1998 г.) — опытный одноместный демонстратор для Индонезии («изделие 10-4К-И»): создан на базе планера Су-27СК с интеграцией носовой штанги дозаправки и спутниковой навигации.
• Многоцелевой истребитель Су-30МКК (2000 г.) — тяжелый ударный ракетоносец для ВВС и ВМС Китая («изделие 10-4ПМ-К-К»): классическая схема без ПГО, увеличенные высокие кили от Су-35 с интегральными баками на 10 185 кг керосина, радар Н001М, ракеты Р-77 (РВВ-АЭ) и сверхзвуковые ПКР Х-31А.
• Многоцелевой истребитель Су-30МК2 (2002 г.) — модернизированный морской ударный комплекс («изделие 10-4ПМ-К2»): поставки в Китай, Вьетнам, Венесуэлу, Уганду и Индонезию с ракетами большой дальности Х-59МК и новым оптическим комплексом ОЛС.

Дуэль двух школ: почему Иркутск выбрал ПГО и УВТ, а КнААПО сделало ставку на прочность

Развитие семейства Су-30 пошло по двум кардинально разным инженерным путям на двух заводах-гигантах:

Иркутская школа (ИАПО / Корпорация «Иркут» — Су-30МКИ, МКА, МКМ, СМ, СМ2): Сделала ставку на абсолютную сверхманевренность. Инженеры внедрили цельноповоротное переднее горизонтальное оперение (ПГО) на наплывах крыла и двигатели АЛ-31ФП с отклоняемым вектором тяги (УВТ). Это превратило самолет в интегральный триплан, способный выполнять уникальные маневры на околонулевых скоростях («кобра Пугачева», «колокол», разворот на 360 градусов в плоскости тангажа) и удерживать устойчивость на углах атаки до 60-70 градусов при массе пустого самолета 18 400 кг.

Комсомольская школа (КнААПО — Су-30МКК, Су-30МК2): Сделала ставку на прочность конструкции и гигантский внутренний запас топлива для полетов над морскими просторами. По требованию Китая конструкторы отказались от ПГО и моторов с УВТ ради максимальной надежности и простоты обслуживания (масса пустого без ПГО составила 17 900 кг). Вместо этого самолет получил усиленный центроплан, высокие кили увеличенной площади от истребителя Су-35 (высота самолета выросла до 6.40 м) с интегральными баками емкостью 10 185 кг керосина и максимальную взлетную массу 34.5 тонны с боевой нагрузкой 8 тонн.

Эволюция вооружения и прицельных комплексов

Бортовое оборудование семейства Су-30 совершило скачок от аналоговых систем к цифровым радарам с фазированными решетками:

• Эволюция радиолокаторов (от «Меча» к «Барсу» и «Ирбису»): базовый локатор Н001 заменили на многофункциональный радар Н011М «Барс» с пассивной фазированной антенной решеткой (ПФАР), обеспечивший сопровождение до 15 воздушных целей и одновременную атаку четырех из них, а также картографирование поверхности. На версии Су-30СМ2 внедряется радар «Ирбис-Э» с дальностью обнаружения целей до 400 км.
• Ракетный арсенал класса «воздух-воздух»: переход от ракет Р-27 к дальнобойным ракетам нового поколения РВВ-АЭ / Р-77 с активными радиолокационными ГСН («выстрелил и забыл») и тяжелым гиперзвуковым ракетам большой дальности Р-37М (дальность пуска до 300-380 км).
• Морской ударный комплекс: интеграция сверхзвуковых противокорабельных ракет Х-31А (скорость 3.1 Маха), тяжелых ракет большой дальности Х-59МЭ / Х-59МК (дальность до 285 км) и противорадиолокационных ракет Х-31П.
• Высокоточные бомбы и ракеты по земле: применение лазерных ракет Х-29Л, телевизионных Х-29Т, корректируемых авиабомб КАБ-500Л/Кр и тяжелых 1.5-тонных КАБ-1500Л/Кр.
• Оптико-локационные станции (ОЛС): квантовые теплопеленгаторы с лазерными дальномерами в носовой части, обеспечивающие пассивный поиск и атаку целей в полной радиотишине без включения радара.

Силовые установки: от надежных АЛ-31Ф к моторам с УВТ АЛ-41Ф-1С

Двигатели ОКБ им. А.М. Люльки обеспечили семейству Су-30 непревзойденную тяговооруженность:

Двигатель АЛ-31Ф (Су-30 базовый, Су-30МКК, Су-30МК2): Базовый двухконтурный ТРДДФ с форсажной тягой 12 500 кгс (суммарно 25 000 кгс / 245.2 кН). Обладает высочайшей газодинамической устойчивостью при любых углах атаки и стрельбе оружием.

Двигатель АЛ-31ФП с УВТ (Су-30МКИ, Су-30МКА, Су-30МКМ, Су-30СМ): Модификация с поворотными всеракурсными соплами (отклонение на угол до плюс/минус 32 градуса в вертикальной плоскости со скоростью 30 град/сек). Синхронизация УВТ с электродистанционной системой управления дала самолету статус сверхманевренного истребителя.

Двигатель АЛ-41Ф-1С (Су-30СМ2): Двигатель поколения 4++ с форсажной тягой 14 500 кгс (суммарно 29 000 кгс / 284.4 кН), плазменной системой зажигания и увеличенным в 2 раза межремонтным ресурсом (до 4 000 часов), обеспечивший истребителю сверхзвуковую крейсерскую скорость без включения форсажа.

Сводные технические характеристики семейства Су-30

Сравнительные параметры ключевых модификаций верифицированы по официальным эксплуатационным формулярам заводов ИАПО и КнААПО:

Параметр	Су-30 (Т-10ПУ, 1989 г.)	Су-30МКК (Китай, 2000 г.)	Су-30МКИ (Индия, 2000 г.)	Су-30СМ (Россия, 2012 г.)	Су-30СМ2 (Россия, 2020 г.)
Класс и аэродинамическая схема	Перехватчик (Классика)	Морской ударник (Классика)	Триплан (ПГО + УВТ)	Триплан (ПГО + УВТ)	Триплан (ПГО + УВТ)
Экипаж	2 человека	2 человека	2 человека	2 человека	2 человека
Силовая установка	2 × АЛ-31Ф (25 000 кгс)	2 × АЛ-31Ф (25 000 кгс)	2 × АЛ-31ФП (25 000 кгс, УВТ)	2 × АЛ-31ФП (25 000 кгс, УВТ)	2 × АЛ-41Ф-1С (29 000 кгс, УВТ)
Длина с ПВД / Размах крыла	21.94 м / 14.70 м	21.94 м / 14.70 м	21.90 м / 14.70 м	21.90 м / 14.70 м	21.90 м / 14.70 м
Высота самолета	6.36 м	6.40 м (высокие кили)	6.36 м	6.36 м	6.36 м
Площадь крыла	62.04 кв.м	62.04 кв.м	62.04 кв.м	62.04 кв.м	62.04 кв.м
Масса пустого снаряженного планера	17 500 кг	17 900 кг	18 400 кг	18 400 кг	18 400 кг
Максимальная взлетная масса (MTOW)	33 500 кг	34 500 кг	34 500 кг	34 500 кг	34 500 кг
Запас топлива во внутренних баках	9 640 кг	10 185 кг (килевые баки)	9 640 кг	9 640 кг	9 640 кг
Максимальная скорость на высоте	2 125 км/ч (2.0М)	2 125 км/ч (2.0М)	2 125 км/ч (2.0М)	2 125 км/ч (2.0М)	2 125 км/ч (2.0М)
Практическая дальность на внутренних баках	3 000 км	3 000 км	3 000 км	3 000 км	3 200 км
Бортовой радиолокационный комплекс	РЛС Н001 «Меч»	РЛС Н001М «Панда»	РЛС Н011М «Барс» (ПФАР)	РЛС «Барс-Р» (ПФАР)	РЛС «Ирбис-Э» (ПФАР)
Количество точек внешней подвески	10 узлов	12 узлов	12 узлов	12 узлов	12 узлов
Максимальная боевая нагрузка	4 000 кг	8 000 кг	8 000 кг	8 000 кг	8 000 кг

Инженерные уроки и мировой триумф «тридцатки»

Опыт сотен учебных и реальных воздушных боев доказал абсолютное превосходство концепции двухместного сверхманевренного истребителя. В ходе знаменитых международных учений Cope India и Red Flag индийские Су-30МКИ и малайзийские Су-30МКМ неоднократно одерживали сухие победы над американскими истребителями F-15C Eagle и F/A-18 Super Hornet: двигатели с УВТ и радар «Барс» позволяли российским самолетам выигрывать дальний ракетный бой и мгновенно занимать позицию для атаки на сверхмалых скоростях в ближнем бою.

Наличие второго члена экипажа (штурмана-оператора) стало решающим преимуществом в условиях перенасыщенной помеховой обстановки современных конфликтов: летчик полностью концентрируется на пилотировании и маневре, пока штурман ведет радиоэлектронную борьбу, выбирает цели и управляет высокоточными ракетами.

Вердикт: универсальный стальной хребет тактической авиации

Семейство истребителей Су-30 — триумфальный шедевр отечественной авиационной школы. Сумев объединить в одном планере непревзойденную сверхманевренность триплана с УВТ, сокрушительную ракетную мощь 8 тонн высокоточного оружия, радары с фазированными решетками и двухместную боевую синергию экипажа, Су-30 по праву заслужил статус одного из лучших боевых самолетов XXI века, продолжая защищать небо России и ее союзников по всему миру.

Дальний сверхзвуковой стратегический ракетоносец М-52 стал вершиной развития тяжелой бомбардировочной авиации ОКБ-23 под руководством генерального конструктора В.М. Мясищева. Самолет проектировался в рамках стратегической ударной системы М-52К на основании Постановления Совета Министров СССР от 31 июля 1958 года. Машина создавалась для межконтинентальной доставки термоядерных крылатых ракет Х-22 и скоростного прорыва противовоздушной обороны на скоростях до 2 000 км/ч (1.85 Маха) на высотах до 16 000 метров.

Главный инженерный замысел проекта М-52 заключался в устранении всех аэродинамических и силовых ограничений первого опытного самолета М-50. Конструкторы оснастили ракетоносец штатными форсированными двигателями РД16-17 с колоссальной суммарной тягой 74 000 кгс, внедрили цельноповоротное переднее горизонтальное оперение (ПГО) на носу и перенесли стабилизатор на верхушку киля в Т-образную схему. Головной опытный экземпляр был полностью построен в металле на заводе № 23 в Филях в 1960-1961 годах и успешно прошел цикл наземных испытаний и гонки двигателей. Закрытие программы было продиктовано не техническими проблемами, а волевым решением руководства страны о переориентации завода на ракетно-космическую программу В.Н. Челомея и ставку на межконтинентальные баллистические ракеты.

Зачем создавали М-52: решение проблемы тяги и аэродинамики тяжелого ракетоносца

Летные испытания прототипа М-50 доказали возможность создания 200-тонного треугольного самолета, однако из-за временных моторов ВД-7 машина не могла преодолеть звуковой барьер с боевой нагрузкой. Кроме того, на больших углах атаки цельноповоротный киль М-50 страдал от затенения воздушным потоком, а посадочные режимы требовали улучшенной продольной балансировки.

Конструкторы ОКБ-23 решили эти задачи радикальной перестройкой аэродинамики и систем самолета:

• Штатная сверхмощная силовая установка: на М-52 установили четыре форсированных турбореактивных двигателя РД16-17Б конструкции ОКБ-36 В.А. Добрынина с форсажной тягой по 18 500 кгс каждый, доведя суммарную тягу до рекордных 74 000 кгс (725.7 кН).
• Т-образное оперение и классический киль: горизонтальное оперение перенесли с фюзеляжа на верхушку киля, полностью выведя рули высоты из зоны завихрений от крыла на больших углах атаки. От капризного цельноповоротного киля отказались в пользу жесткого киля с традиционным рулем направления.
• Цельноповоротное носовое ПГО: в носовой части фюзеляжа установили переднее горизонтальное оперение трапециевидной формы, обеспечившее превосходную балансировку и управляемость по тангажу на взлете, посадке и трансзвуковых режимах.
• Катапультирование экипажа вверх: летчиков избавили от опасного сброса вниз. Кабину экипажа (летчик и штурман-оператор размещались рядом) оснастили креслами с мощными ракетными ускорителями, выстреливавшимися вверх через сбрасываемые люки фонаря.
• Интеграция тяжелого ракетного комплекса: планер оптимизировали под полуутопленное несение крылатой ракеты большой дальности Х-22 под центропланом (или до четырех ракет на фюзеляжных узлах), а освободившийся внутренний бомбоотсек заняли дополнительным топливным баком.

Экстерьер и конструктивные особенности планера М-52

Внешне М-52 безошибочно отличается от своего предшественника характерным Т-образным оперением на вершине киля, аккуратными стреловидными крылышками ПГО по бокам носовой части и мощной кормовой дистанционной пушечной башней ДБ-52.

Планер сохранил гигантское треугольное крыло стреловидностью 57 градусов (площадь 290.6 кв.м) и велосипедное шасси с четырехколесными тележками в фюзеляже. Подкрыльевые мотогондолы двигателей РД16-17Б были установлены под оптимизированным углом к плоскости крыла и оснащены новыми регулируемыми конусами воздухозаборников.

Вооружение и ракетный комплекс сверхзвукового ракетоносца М-52

Комплекс вооружения М-52 сочетал тяжелые сверхзвуковые крылатые ракеты, автономную навигационную станцию и скорострельную кормовую артиллерию.

• Крылатые ракеты большой дальности Х-22 / проект «44»: возможность несения от 1 до 4 тяжелых сверхзвуковых ракет (скорость 3.5 Маха, дальность до 500 км, ядерная боеголовка мегатонного класса или фугасно-кумулятивная БЧ 1 000 кг) на полуутопленных и бортовых держателях.
• Прицельно-навигационный комплекс КСБ-1 с РЛС «ПН»: бортовой радиолокатор большой мощности для поиска морских и наземных стратегических целей и предстартовой подготовки ракет.
• Оборонительная кормовая установка ДБ-52: спаренная дистанционная башня с двумя скорострельными 23-мм автоматическими пушками АО-9М (ГШ-23) с радиолокационным прицелом ПРС-4 «Криптон» и аналоговым вычислителем ВБ-17.
• Система спасения экипажа: ракетные катапультные кресла летчика и штурмана с катапультированием вверх, защитными высотными скафандрами и фиксацией конечностей.
• Система дальней дозаправки в воздухе: носовая телескопическая штанга комплекса «Конус», рассчитанная на прием до 73 тонн керосина от тяжелого танкера 3М-Т.

Двигатели РД16-17Б и 74 тонны форсажной тяги

Силовая установка М-52 состоит из четырех турбореактивных двигателей РД16-17Б (в проектных документах — М16-17 / изделие 17-18) конструкции ОКБ-36 под руководством В.А. Добрынина с форсажными камерами.

Каждый двигатель развивает максимальную бесфорсажную тягу 12 500 кгс и форсажную тягу 18 500 кгс (суммарная форсажная тяга силовой установки — 74 000 кгс / 725.7 кН). Два двигателя установлены на пилонах под крылом, а два других интегрированы в законцовки консолей. Колоссальная тяговооруженность обеспечила 238-тонному ракетоносцу расчетную скорость 1 900-2 000 км/ч (1.85 Маха) на высоте 16 000 метров и практическую дальность полета 10 000 км без дозаправки (а с дозаправкой от танкера 3М-Т — до 14 000-15 000 км).

Технические характеристики М-52

Параметры верифицированы по официальным архивным расчетным материалам ОКБ-23 и формулярам завода № 23:

• Класс: Межконтинентальный сверхзвуковой тяжелый ракетоносец.
• Максимальная скорость на высоте 16 000 м: 1 900-2 000 км/ч (1.85 Маха).
• Крейсерская скорость полета: 950-1 000 км/ч.
• Практический потолок: 16 000 м.
• Практическая дальность без дозаправки: 10 000 км.
• Практическая дальность с одной дозаправкой в воздухе: 14 000-15 000 км.
• Длина разбега при MTOW: 2 500-2 700 м.
• Размах крыла: 25.10 м.
• Длина самолета (со штангой): 58.70 м.
• Высота самолета: 8.65 м.
• Площадь крыла: 290.60 кв.м.
• Максимальная взлетная масса (MTOW): 238 000 кг.
• Нормальная взлетная масса: 170 000-190 000 кг.
• Экипаж: 2 человека (командир корабля и штурман-оператор).
• Силовая установка: 4 × ТРДФ РД16-17Б (суммарная форсажная тяга 74 000 кгс / 725.7 кН).

М-52 vs North American XB-70A Valkyrie: аудит тяжелых сверхзвуковых гигантов рубежа 1960-х годов

Прямым функциональным, весовым и концептуальным зарубежным аналогом М-52 являлся американский тяжелый сверхзвуковой стратегический бомбардировщик North American XB-70A Valkyrie. Сопоставление платформ демонстрирует инженерные компромиссы советской и американской школ при создании 240-тонных ударных машин.

Параметр	М-52 (ОКБ-23, СССР)	North American XB-70A Valkyrie (США)
Максимальная взлетная масса (MTOW)	238 000 кг	246 000 кг
Тяговооруженность (TWR) при MTOW	0.31 (4 × РД16-17Б = 74 000 кгс)	0.32 (6 × General Electric YJ93 = 78 000 кгс)
Аэродинамическая схема	Треугольное крыло + ПГО + Т-образное оперение	Треугольное крыло с опускаемыми законцовками + ПГО
Главное ударное вооружение	до 4 × сверхзвуковых крылатых ракет Х-22	Свободнопадающие ядерные бомбы во внутреннем отсеке
Количество двигателей	4 мощных ТРДФ (на пилонах и законцовках)	6 ТРДФ в едином пакете под фюзеляжем
Оборонительное артиллерийское вооружение	2 × 23-мм пушки АО-9М (РЛС «Криптон»)	Отсутствует
Система спасения экипажа	Ракетные кресла с катапультированием вверх	Индивидуальные закрывающиеся капсулы

Сравнительный инженерный расчет раскрывает зрелость советского проекта ракетоносца. Американский XB-70A Valkyrie проектировался под 3.0 Маха и использовал сложнейшую систему отклонения законцовок крыла вниз на 65 градусов, однако страдал от перегрева сотовых панелей и мог нести только свободнопадающие ядерные бомбы, что делало его легкой мишенью для советских ЗРК С-200. Советский М-52 создавался как специализированный носитель крылатых ракет Х-22: ему не требовалось заходить в зону объектовой ПВО, пуск ракет производился с расстояния до 500 км. Т-образное оперение и носовое ПГО решили все проблемы срывных режимов, а тяга четырех двигателей РД16-17Б на 74 тонны обеспечивала 238-тонному ракетоносцу крейсерский сверхзвук на межконтинентальных дистанциях.

Вердикт: оборванный триумф ОКБ Мясищева

Стратегический ракетоносец М-52 — выдающийся памятник отечественной конструкторской школы. Доведя аэродинамику треугольного планера до совершенства с помощью Т-образного оперения, носового ПГО и сверхмощных моторов РД16-17Б, ОКБ-23 создало полноценный боевой сверхзвуковой ракетоносный комплекс. Закрытие программы М-52 на этапе готовой летной машины стало тяжелой потерей для отечественной пилотируемой авиации, однако фундаментальные исследования мясищевцев по аэродинамике тяжелого сверхзвука послужили основой для последующих проектов Ту-160 и Т-4МС.

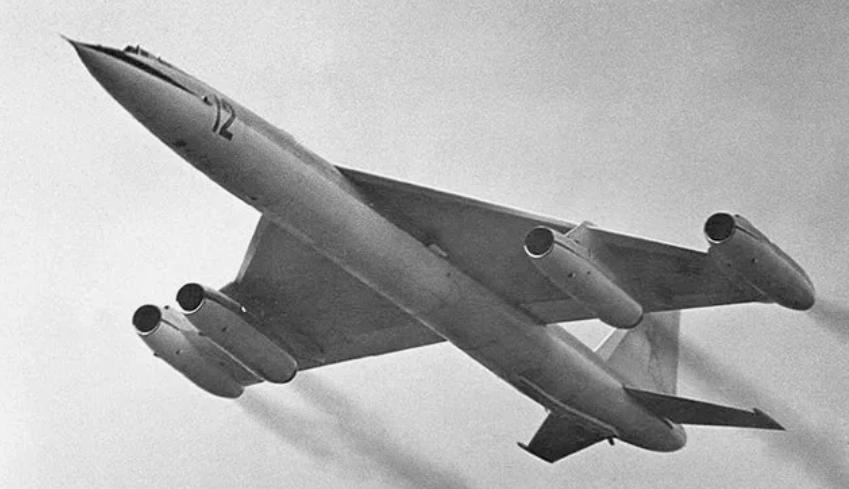

Стратегический сверхзвуковой бомбардировщик М-50 (заводской шифр — изделие «50», бортовой номер — самолет «023») стал первым в СССР построенным и реально летавшим тяжелым 200-тонным межконтинентальным реактивным бомбардировщиком. Самолет проектировался в ОКБ-23 под руководством генерального конструктора В.М. Мясищева на основании Постановления Совета Министров СССР от 26 марта 1954 года. Главной боевой задачей колоссальной машины являлась беспосадочная доставка термоядерного оружия через океан на скорости свыше 1 900-2 000 км/ч (до 2.0 Маха) на высотах до 15 000 метров с гарантированным преодолением эшелонированной зоны ПВО США.

Главный инженерный замысел проекта «50» заключался в практической проверке в воздухе революционной аэродинамической компоновки тяжелого треугольного крыла (стреловидность 57 градусов), автоматической системы балансировки перекачкой топлива и сложнейшего велосипедного шасси. В ряде архивных документов этот единственный летавший борт фигурирует под заводской литерой М-50А из-за временной установки двигателей ВД-7, однако отдельной серийной модификации «А» не существовало — это тот самый единственный построенный самолет М-50. Постройка первого летного прототипа велась на заводе № 23 в Филях (Москва). 27 октября 1959 года экипаж в составе летчика-испытателя Н.И. Горяйнова и второго пилота А.С. Липко впервые поднял 190-тонного гиганта в небо. 9 июля 1961 года М-50 произвел фурор на воздушном параде в Тушино, пролетев над трибунами в сопровождении двух истребителей МиГ-21. Единственный построенный летный экземпляр М-50 сегодня бережно сохранен в экспозиции Центрального музея ВВС в Монино.

Зачем создавали М-50: решение проблемы 200-тонного сверхзвука и драма нештатных моторов

В середине 1950-х годов дозвуковые бомбардировщики М-4, 3М и Ту-95 уже не могли безнаказанно прорывать объектовые зоны ПВО с новыми сверхзвуковыми перехватчиками и зенитными ракетами. Советскому Союзу требовался стратегический носитель, способный совершать крейсерский полет со скоростью 2 Маха. Однако законы аэродинамики требовали для 200-тонного самолета тончайшего треугольного крыла и суммарной тяги силовой установки свыше 70 000-80 000 кгс.

Конструкторы ОКБ-23 решили комплекс сложнейших физических задач пакетом революционных решений:

• Тонкое треугольное крыло стреловидностью 57 градусов: спроектировали крыло гигантской площади (290 кв.м) с рекордной для тяжелых машин относительной толщиной профиля всего 3.5-3.7%, что позволило минимизировать волновое сопротивление на околозвуковых и сверхзвуковых эшелонах.
• Временная комбинированная силовая установка: штатные двигатели М16-17 (РД16-17) конструкции В.А. Добрынина с тягой по 18 500 кгс не были готовы к моменту постройки планера. Чтобы не срывать летные тесты, на М-50 установили два внутренних форсажных двигателя ВД-7М (по 16 000 кгс на пилонах под крылом) и два внешних бесфорсажных двигателя ВД-7Б (по 9 500 кгс на законцовках крыла), получив суммарную тягу 51 000 кгс.
• Автоматическая балансировка перекачкой керосина: при переходе на околозвуковые скорости аэродинамический фокус треугольного крыла смещался назад, создавая тяжелый пикирующий момент. Вместо отклонения рулей (создававшего паразитное сопротивление) применили автоматическую гидросистему перекачки тонн топлива между носовыми и кормовыми баками.
• Велосипедное шасси высокой энергоемкости: планер оснастили мощными четырехколесными носовой и задней тележками, убирающимися в фюзеляж с помощью гидроприводов высокого давления, и поддерживающими стойками на концах крыла.
• Катапультирование кресел вниз: для спасения экипажа применили катапультные кресла с выходом через нижние люки фюзеляжа.

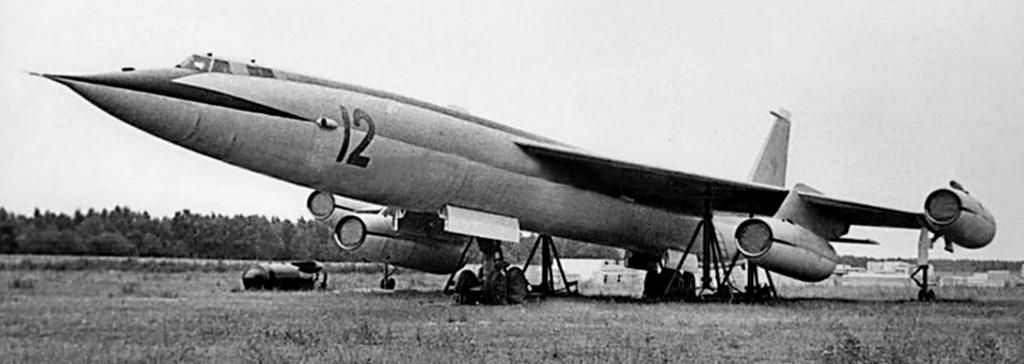

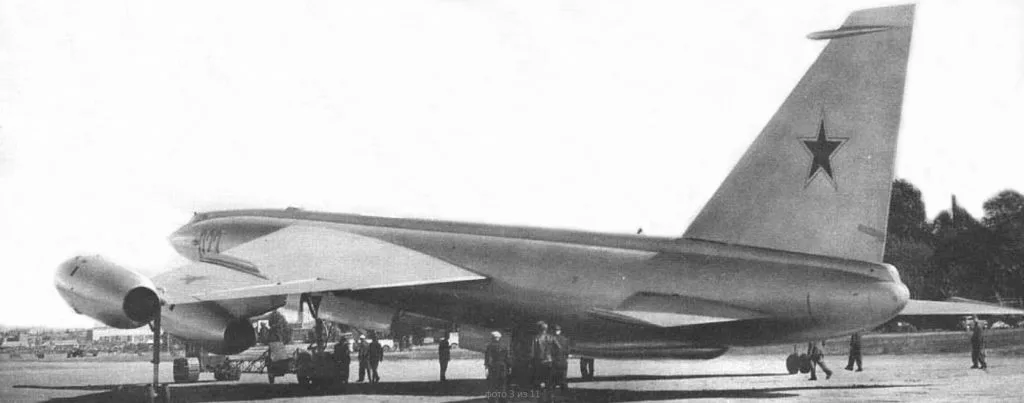

Экстерьер и конструктивные особенности планера изделия 50

Внешне М-50 выглядит как исполинская клиновидная ракета: длинный цилиндрический фюзеляж круглого сечения длиной 57.5 метров плавно переходит в острую носовую часть с каплевидным фонарем двухместной кабины.

Треугольное крыло размахом 25.1 метра несет четыре изолированные мотогондолы: две внутренние подвешены на мощных пилонах под крылом, а две внешние интегрированы прямо в законцовки консолей. Хвостовое оперение выполнено в виде цельноповоротного стреловидного киля большой площади со стреловидным стабилизатором у основания.

Оборудование и бомбовый комплекс самолета М-50

Бортовое оборудование М-50 представляло собой сложнейший комплекс автономной навигации и автоматического управления полетом тяжелой машины.

• Внутрифюзеляжный термостатированный бомбоотсек: грузовой отсек в центре тяжести планера длиной свыше 10 метров, рассчитанный на размещение термоядерных авиабомб крупного калибра или свободнопадающих бомб массой до 30 000 кг (в перегрузочном варианте).
• Прицельно-навигационный комплекс: бортовой радиолокационный прицел дальнего обзора «Рубин-1Д» в носовой части фюзеляжа для автономного картографирования рельефа и обнаружения стратегических целей.
• Астронавигационная система дальней зоны: автоматический астрокомпас и гиростабилизированная платформа для ведения беспосадочной навигации над безориентирными пространствами Арктики и океанов.
• Электрогидравлическая система управления балансировкой: автоматический блок контроля положения центра масс планера с насосными станциями кольцевой перекачки керосина.
• Система аварийного спасения: катапультные кресла летчика и штурмана-оператора с катапультированием вниз через нижние аварийные створки.
• Пилотажно-навигационный комплекс: трехканальный тяжелый автопилот, курсовая система, радиовысотомеры больших и малых высот и командная радиостанция дальней связи.

Двигатели ВД-7М / ВД-7Б и околозвуковая динамика М-50

Силовая установка М-50 состояла из четырех турбореактивных двигателей конструкции ОКБ-36 под руководством В.А. Добрынина: двух внутренних ТРДФ ВД-7М с форсажными камерами и двух внешних ТРД ВД-7Б без форсажа.

Двигатели развивали суммарную тягу 51 000 кгс (2 × 16 000 кгс + 2 × 9 500 кгс / 500.1 кН). Из-за нехватки тяги бесфорсажных моторов ВД-7Б на концах крыла 190-тонный М-50 на заводских испытаниях не смог выйти на расчетные 2.0 Маха, разогнавшись в горизонтальном полете до максимальной скорости 1 090-1 180 км/ч (0.99-1.02 Маха) на высоте 11 000 метров. Однако силовая установка позволила на 100% отработать взлетно-посадочную аэродинамику, устойчивость треугольного крыла и топливную систему, подготовив научную базу к проектированию модели М-52.

Технические характеристики М-50 (самолет «023»)

Параметры верифицированы по официальным эксплуатационным отчетам заводских летных испытаний ОКБ-23:

• Класс: Дальний стратегический тяжелый сверхзвуковой бомбардировщик.
• Максимальная скорость на высоте 11 000 м: 1 090-1 180 км/ч (ограничена временными моторами ВД-7).
• Крейсерская скорость полета: 950-1 000 км/ч.
• Взлетная скорость: 340-360 км/ч.
• Посадочная скорость: 280-290 км/ч.
• Практический потолок: 14 000 м.
• Практическая дальность полета: 7 400 км.
• Длина разбега при MTOW: 2 800-3 000 м.
• Размах крыла: 25.10 м.
• Длина самолета: 57.48 м.
• Высота самолета: 8.25 м.
• Площадь крыла: 290.00 кв.м.
• Стреловидность крыла по передней кромке: 57 градусов.
• Максимальная взлетная масса (MTOW): 190 000-200 000 кг (в перегруз).
• Масса пустого снаряженного самолета: 78 800 кг.
• Запас топлива во внутренних баках: 120 000 кг.
• Экипаж: 2 человека (командир корабля и штурман-оператор).
• Силовая установка: 2 × ТРДФ ВД-7М + 2 × ТРД ВД-7Б (суммарная тяга 51 000 кгс / 500.1 кН).

М-50 vs Convair B-58A Hustler: аудит первых тяжелых сверхзвуковых бомбардировщиков рубежа 1960-х годов

Прямым функциональным и временным зарубежным аналогом М-50 являлся американский стратегический сверхзвуковой бомбардировщик Convair B-58A Hustler (совершил первый полет в 1956 году и поступил на вооружение в 1960 году). Сопоставление платформ демонстрирует фундаментальную разницу в масштабах и стратегическом радиусе действия двух первых треугольных гигантов.

Параметр	М-50 (изделие «50», ОКБ-23, СССР)	Convair B-58A Hustler (США)
Максимальная взлетная масса (MTOW)	190 000 — 200 000 кг (в 2.5 раза тяжелее)	73 900 кг
Тяговооруженность (TWR) при MTOW	0.27 (4 × ВД-7 = 51 000 кгс)	0.38 (4 × J79-GE-5B = 28 400 кгс)
Несущая площадь треугольного крыла	290.0 кв.м	143.3 кв.м
Запас топлива во внутренних баках	120 000 кг	39 000 кг (включая подвесной контейнер)
Практическая дальность полета	7 400 км (межконтинентальная база)	3 200 км (требовал постоянных дозаправок)
Бомбовая емкость	до 30 000 кг во внутреннем отсеке	до 8 800 кг в подвесном подфюзеляжном моде
Максимальная скорость полета	1 180 км/ч (с двигателями ВД-7)	2 120 км/ч (2.0 Маха)

Сравнительный инженерный аудит раскрывает колоссальную разницу весовых категорий. Американский B-58A Hustler за счет четырех двигателей J79 развивал скорость 2.0 Маха, но весил всего 74 тонны и расходовал запас керосина за пару часов, обладая скромной дальностью в 3 200 км без частых дозаправок от танкеров KC-135. Советский М-50 проектировался как полноценный 200-тонный межконтинентальный ракетоносец с гигантским запасом топлива (120 тонн), способный преодолеть 7 400 км на внутренних баках даже с промежуточными моторами ВД-7. Несмотря на задержку с двигателями Добрынина, М-50 доказал возможность устойчивого пилотирования 200-тонного треугольного самолета, открыв дорогу к проектированию модели М-52.

Вердикт: первый советский межконтинентальный титан

Стратегический бомбардировщик М-50 — величественный монумент советской конструкторской школы В.М. Мясищева. Став первым в СССР тяжелым самолетом с тонким треугольным крылом площадью 290 кв.м, автоматической балансировкой топливом и четырехмоторной силовой установкой на 51 тонну тяги, М-50 навсегда вошел в мировую историю авиации как смелый инженерный прорыв, доказавший способность отечественной науки строить сложнейшие межконтинентальные сверхзвуковые гиганты.

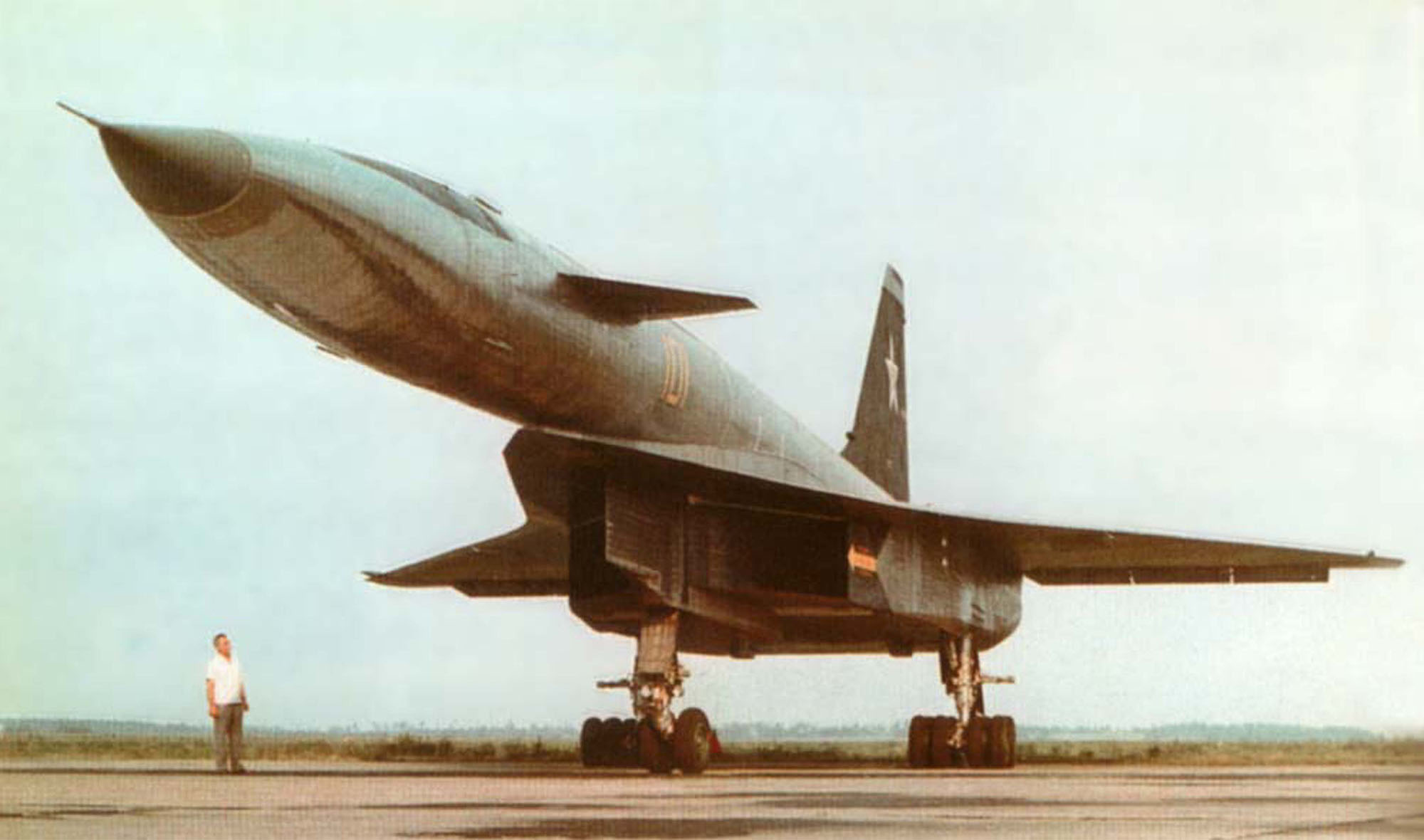

Дальний сверхзвуковой ударно-разведывательный самолет-ракетоносец Т-4 (заводской шифр изделие «100», неофициальное легендарное имя — «Сотка») стал абсолютной вершиной советской аэрокосмической и металлургической инженерной мысли XX века. Самолет проектировался в ОКБ П.О. Сухого на основании Постановления ЦК КПСС и Совета Министров СССР от 3 декабря 1963 года. Машина создавалась для гарантированного уничтожения авианосных ударных групп (АУГ) ВМС США и стратегических наземных командных центров гиперзвуковыми ракетами Х-45 в условиях длительного крейсерского полета на скорости 3 000-3 200 км/ч (3.0 Маха) на высотах от 20 000 до 24 000 метров.

Главный инженерный замысел проекта «100» заключался в преодолении теплового барьера: на скорости 3.0 Маха температура обшивки самолета из-за трения о воздух разогревалась до +300…+350 градусов Цельсия, что исключало применение традиционного авиационного дюралюминия. Конструкторы Сухого создали первый в мире полностью сварной титаново-стальной тяжелый планер, внедрили первую в СССР четырехкратно резервированную цифровую электродистанционную систему управления (ЭДСУ) без механической связи ручки с рулями и разработали отклоняемый носовой обтекатель кабины. Первый полет опытного самолета (борт «101») состоялся 22 августа 1972 года под управлением легендарного летчика-испытателя, Героя Советского Союза В.С. Ильюшина и заслуженного штурмана-испытателя Н.А. Алферова. В ходе девяти испытательных полетов «Сотка» блестяще подтвердила все проектные аэродинамические расчеты, опередив свое время на десятилетия.

Зачем создавали Т-4: решение проблемы кинетического нагрева и прорыва ПВО на 3 Махах

К началу 1960-х годов корабельная ПВО и система дальнего радиолокационного обнаружения стран НАТО научились эффективно сбивать околозвуковые и умеренно сверхзвуковые бомбардировщики на высотах до 12 000-15 000 метров. Требовался стратегический ударный носитель, летящий быстрее пули зенитной ракеты в стратосфере на высоте свыше 20 км, где перехват был физически невозможен.

Инженеры ОКБ Сухого решили этот комплекс сложнейших физических задач пакетом революционных изобретений (на проект Т-4 было получено свыше 600 авторских свидетельств):

• 100% титаново-стальная конструкция: силовой каркас и обшивку планера сварили из высокопрочных титановых сплавов ВТ-20, ВТ-22 и нержавеющих сталей ВИС-2/5 и ВКС-210. Впервые в мировой практике 69% соединений планера выполнили автоматической электросваркой сквозным проплавлением, обеспечив абсолютную прочность при температуре нагрева до +350 °C.
• Отклоняемая носовая часть («слепой» полет на сверхзвуке): на рулении, взлете и посадке весь носовой обтекатель с остеклением гидравлически опускался вниз на 12 градусов, открывая пилотам прекрасный обзор ВПП. На сверхзвуке нос поднимался в одну линию с фюзеляжем, превращая кабину в глухой металлический кокон (пилотирование на скорости 3 000 км/ч велось строго по приборам, экрану РЛС и выдвижному перископу).
• Четырехканальная система дистанционного управления (ЭДСУ): самолет не имел гидромеханических тяг. Команды от ручки управления передавались по четырем независимым электрическим каналам с аналогово-цифровыми вычислителями, автоматически парировавшими сдув потока и крен.
• Пакетная мотогондола четырех двигателей РД36-41: четыре мощнейших ТРДФ скомпоновали в едином подфюзеляжном пакете с общим сверхзвуковым воздухозаборником с центральным вертикальным клином торможения потока.
• Автоматическая балансировка топливом: при переходе через звуковой барьер аэродинамический фокус крыла смещался назад. Специальная автоматика перекачивала керосин между передними и хвостовыми баками, сохраняя нейтральную центровку без отклонения рулей и потерь качества.

Экстерьер и конструктивные особенности планера изделия 100

Внешне Т-4 («Сотка») выглядит как футуристический звездолет: аэродинамическая схема «утка» с цельноповоротным передним горизонтальным оперением (ПГО), треугольным крылом сложной формы с наплывом (стреловидность по передней кромке 60 градусов) и опущенными вниз законцовками.

Фюзеляж круглого сечения длиной 44.5 метра плавно переходит в гигантский прямоугольный блок мотогондолы снизу. Шасси трехопорное с оригинальными многоколесными тележками: носовая двухколесная стойка и основные тележки с восемью спаренными колесами высокого давления на термостойкой резине, убиравшиеся в ниши мотогондолы между воздушными каналами двигателей.

Вооружение и бортовое оборудование ракетоносца Т-4

Комплекс вооружения Т-4 представлял собой непревзойденный ударно-разведывательный комплекс стратегической досягаемости.

• Гиперзвуковые крылатые ракеты большой дальности Х-45 «Молния» (2 единицы): несение двух полуутопленных ракет под центропланом на подфюзеляжных пилонах (скорость полета ракеты — до 5.0-7.0 Махов, дальность пуска от 600 до 1 500 км, термоядерная БЧ мощностью от 350 кт до 1 Мт или фугасно-кумулятивная БЧ массой 1 000 кг).
• Бортовой радиолокационный комплекс дальнего обзора: носовая РЛС с фазированной антенной решеткой для обнаружения морских авианосных групп на дистанциях до 600-800 км.
• Комплекс оптической, инфракрасной и радиотехнической разведки: тепловизионные датчики бокового сканирования, станции пассивной радиотехнической разведки и широкоформатные камеры для сплошного картографирования театров военных действий с высоты 24 000 метров.
• Оптический перископ переднего обзора: выдвижной перископ на козырьке фонаря для контроля пространства перед носом самолета на скоростях до 1.3 Маха при поднятом обтекателе.
• Пилотажно-навигационный комплекс: автономная инерциальная навигационная система на плавающих гироскопах, сопряженная с БЦВМ для автоматического полета по заданному маршруту в условиях ядерных электромагнитных импульсов.
• Система спасения экипажа: катапультные кресла летчика и штурмана, обеспечивавшие спасение во всем диапазоне высот и скоростей от нуля до 3.0 Маха.

Двигатели РД36-41 и 64 тонны форсажной тяги

Силовая установка Т-4 состоит из четырех одновальных турбореактивных двигателей РД36-41 конструкции ОКБ-36 под руководством П.А. Колесова с регулируемыми форсажными камерами и сверхзвуковыми створчатыми соплами Лаваля.

Каждый двигатель развивает максимальную бесфорсажную тягу 11 000 кгс и форсажную тягу 16 150 кгс (суммарная форсажная тяга силовой установки — 64 600 кгс / 633.5 кН). Воздухозаборник пакетной мотогондолы оснащен электрогидравлическим регулируемым вертикальным клином, автоматически выстраивавшим систему скачков уплотнения для бесперебойного питания компрессоров. Суммарная мощность силовой установки позволяла 125-тонной машине развивать крейсерскую скорость 3 000-3 200 км/ч (3.0 Маха) на высоте 20 000-24 000 метров и обеспечивать практическую дальность полета 6 000 км без подвесных баков.

Технические характеристики Т-4 (самолет «101»)

Параметры верифицированы по официальным эксплуатационным регламентам ОКБ П.О. Сухого и отчетам Государственных летно-доводочных испытаний:

• Класс: Дальний сверхзвуковой трехмаховый ударно-разведывательный самолет-ракетоносец.
• Максимальная скорость на высоте 20 000 м: 3 200 км/ч (3.0 Маха).
• Крейсерская скорость полета: 3 000 км/ч.
• Взлетная скорость: 360-380 км/ч.
• Посадочная скорость: 280-300 км/ч.
• Практический потолок: 24 000 м.
• Практическая дальность полета: 6 000 км.
• Длина разбега при MTOW: 950-1 050 м (с пороховыми ускорителями).
• Длина пробега с тормозным парашютом: 850-900 м.
• Размах крыла: 22.00 м.
• Длина самолета: 44.50 м.
• Высота самолета: 11.20 м.
• Площадь крыла: 295.70 кв.м.
• Максимальная взлетная масса (MTOW): 125 000 кг.
• Нормальная взлетная масса: 114 000 кг.
• Масса пустого снаряженного самолета: 55 600 кг.
• Запас топлива во внутренних баках: 57 000 кг.
• Экипаж: 2 человека (командир корабля и штурман-оператор).
• Силовая установка: 4 × ТРДФ РД36-41 (суммарная форсажная тяга 64 600 кгс / 633.5 кН).

Т-4 («Сотка») vs North American XB-70A Valkyrie: аудит трехмаховых титановых титанов

Прямым функциональным, весовым и технологическим соперником Т-4 являлся американский экспериментальный стратегический бомбардировщик North American XB-70A Valkyrie (совершивший первый полет в 1964 году и развивавший скорость 3.0 Маха). Сопоставление этих уникальных машин демонстрирует разницу между советским компактным скоростным ракетоносцем и гигантским американским бомбардировщиком.

Параметр	Т-4 («Сотка», ОКБ Сухого, СССР)	North American XB-70A Valkyrie (США)
Максимальная взлетная масса (MTOW)	125 000 кг (в 2 раза легче)	246 000 кг
Тяговооруженность (TWR) при MTOW	0.52 (4 × РД36-41 = 64 600 кгс)	0.48 (6 × General Electric YJ93 = 78 000 кгс)
Конструкционные материалы планера	100% сварной титан ВТ-20/22 и сталь ВИС-2	Титановые сплавы и паяные стальные соты PH15-7Mo
Система управления самолетом	4-канальная цифровая ЭДСУ (без тяг)	Традиционная гидромеханическая с бустерами
Главное ударное вооружение	2 × гиперзвуковые ракеты Х-45 (до 7 Махов)	Внутренние свободнопадающие ядерные бомбы
Обзор пилотов на взлете и посадке	Отклоняемый носовой обтекатель (отличный обзор)	Ступенчатое лобовое бронестекло с подвижным щитком
Максимальная крейсерская скорость	3 200 км/ч (3.0 Маха)	3 180 км/ч (3.0 Маха)

Сравнительный инженерный аудит доказывает подавляющее технологическое совершенство советской конструкции. Американская Valkyrie весила колоссальные 246 тонн, требовала шести двигателей YJ93, страдала от отслоения паяных стальных сэндвич-панелей на сверхзвуке и несла только свободнопадающие бомбы. Советский Т-4 («Сотка») был в два раза компактнее и легче (125 тонн), обладал более высокой тяговооруженностью (0.52), управлялся первой в мире полностью цифровой четырехканальной ЭДСУ и нес две сокрушительные гиперзвуковые ракеты Х-45 «Молния» со скоростью до 7 Махов. Т-4 стал идеальным противокорабельным и стратегическим комплексом, способным в одиночку уничтожить авианосную группировку США с безопасного расстояния.

Вердикт: опередивший время шедевр Павла Сухого

Дальний ракетоносец Т-4 (изделие «100») — величайший технологический прорыв отечественного авиастроения. Разработка полностью титанового планера, выдерживающего температуру +350 °C, электродистанционной системы управления и ракетного комплекса Х-45 подняла советскую авиационную науку на недосягаемую высоту. Закрытие программы Т-4 в пользу серийного выпуска Ту-22М и разработки Ту-160 было продиктовано производственными и политическими факторами, однако уникальный опыт создания «Сотки» навсегда остался фундаментом для современных истребителей Су-27, Су-35 и Су-57, а единственный летавший экземпляр «101» бережно сохранен в Центральном музее ВВС в Монино.

Стратегический ракетоносец Ту-95К стало первым в истории советской тяжелой авиации массовым носителем крылатых ракет класса «воздух-поверхность». Самолет проектировался в ОКБ-156 А.Н. Туполева по Постановлению Совета Министров от 11 марта 1954 года в рамках создания авиационно-ракетного комплекса К-20. Постановление обязывало ОКБ-155 А.И. Микояна с ведущим конструктором М.И. Гуревичем создать тяжелую крылатую ракету Х-20, а КБ-1 под руководством В.М. Шабанова — бортовую систему наведения.

Первый опытный Ту-95К поднялся в воздух 1 января 1956 года, а серийный выпуск на Куйбышевском авиазаводе № 18 продолжался с 1958 по 1962 год. Главным инженерным смыслом создания версии «К» стала замена внутреннего бомбоотсека на подфюзеляжный выдвижной балочный держатель БД-206 для транспортировки 11.6-тонной сверхзвуковой ракеты Х-20 с полуутопленным размещением в теле носителя.

Зачем создавали Ту-95К: решение проблемы прорыва ПВО без входа в зону поражения

Бурное развитие реактивных истребителей-перехватчиков и ЗРК ПВО к середине 1950-х годов сделало бессмысленным сброс свободнопадающих бомб: тяжелогруженый Ту-95 не мог пробиться к целям в США без риска быть сбитым на подходе. Требовалось наносить удары ядерными зарядами с расстояний в сотни километров, оставаясь вне зоны работы вражеской ПВО.

Инженеры ОКБ-156 и ОКБ-155 решили эту задачу созданием первого ракетного комплекса К-20:

• Полуутопленная подфюзеляжная подвеска ракеты Х-20: для снижения гигантского аэродинамического сопротивления 11.6-тонную ракету Х-20 длинной 15.4 метра утопили по продольной оси в бомбоотсек ракетоносца на половину её корпуса. Перед пуском балочный гидравлический держатель БД-206 выдвигал ее вниз в набегающий поток.
• Радиометрическая система наведения «ЯД»: в носовой части ракетоносца вместо кабины штурмана-бомбардира установили радиометрическую станцию управления «ЯД». Она вела ракету по радиоканалу до момента захвата цели бортовым автопилотом.
• Сверхзвуковая ракета Х-20 с двигателем АЛ-7Ф: ракета оснащалась мотором АЛ-7Ф, развивала скорость до 2.0 Маха и несла термоядерный заряд с усилителем «изделие 6с» (РДС-6с) мощностью 400 килотонн.
• Заправочная система пускового топлива: внутри фюзеляжа Ту-95К смонтировали бак с пусковым топливом для подпитки турбореактивного мотора ракеты перед отцепкой.
• Потеря дальности полета: подвеска огромной ракеты Х-20 под брюхом фюзеляжа увеличила лобовое сопротивление, уменьшив практическую дальность Ту-95К почти на 2 000 км по сравнению с базовым бомбардировщиком. Это стало причиной последующей установки штанги дозаправки на вариант Ту-95КД.

Экстерьер и особенности планера Ту-95К

Внешне Ту-95К легко отличить от бомбардировщика Ту-95 по радиопрозрачному носовому обтекателю антенны системы «ЯД» (вместо остекления штурмана) и полуутопленной 15-метровой ракете Х-20 под брюхом.

Планер сохранил стреловидное крыло (35°), четыре турбовинтовых мотора НК-12В с соосными винтами АВ-60 и три оборонительные пушечные турели.

Вооружение и оборудование стратегического ракетоносца Ту-95К

Комплекс вооружения Ту-95К (К-20) стал первым в истории СССР стратегическим авиационно-ракетным комплексом, способным уничтожать укрепрайоны и города на межконтинентальных дистанциях.

• Стратегическая крылатая ракета Х-20 (комплекс К-20): тяжелая сверхзвуковая ракета массой 11.6 тонн с маршевым ТРД АЛ-7Ф, дальностью пуска до 450–600 км и термоядерной боевой частью «изделие 6с».
• Выдвижной балочный держатель БД-206: гидравлический подфюзеляжный пилон для полуутопленной транспортировки и сброса ракеты Х-20.
• Бортовая система управления «ЯД»: носовая радиометрическая станция наведения и контроля траектории полета ракеты.
• Панорамная РЛС «Рубидий-ММ-2»: локатор слепого поиска радиоконтрастных целей, сопряженный с системой «ЯД».
• Мощная оборонительная пушечная система: 6 скорострельных 23-мм автоматических пушек АМ-23 в трех спаренных дистанционных турелях (верхняя ДТ-V7, нижняя ДТ-Н7 и кормовая ДК-12 с прицельной РЛС «Аргон»).
• Бортовой комплекс обороны: станции активных помех СПС-2 и аппаратура предупреждения об облучении СПО-2.

Двигатели НК-12В и нелимитированный сверхзвуковой вынос

Силовая установка Ту-95К состоит из четырех турбовинтовых двигателей НК-12В (или НК-12М) с соосными четырехлопастными винтами АВ-60.

Двигатели развивают суммарную мощность 48 000 л.с. (4 × 12 000 л.с. / 8 820 кВт) со статической тягой винтов около 48 000 кгс. Высокий КПД соосных винтов АВ-60 обеспечил 185-тонному ракетоносцу с 11.6-тонной ракетой Х-20 под брюхом максимальную скорость 880 км/ч на высоте и практическую дальность до 6 340 км.

Технические характеристики Ту-95К (комплекс К-20)

Параметры верифицированы по официальным эксплуатационным регламентам Дальней авиации ВВС СССР для серийных ракетоносцев с ракетой Х-20:

• Класс: Тяжелый стратегический ракетоносец-носитель крылатых ракет.
• Максимальная скорость на высоте: 880 км/ч.
• Крейсерская скорость с ракетой Х-20: 750 км/ч.
• Практический потолок с ракетой: 11 500 м.
• Практическая дальность с ракетой Х-20: 6 340 км (без ракеты — до 7 800 км).
• Масса десантируемой ракеты Х-20: 11 600 кг.
• Максимальная взлетная масса (MTOW): 185 000 кг.
• Масса пустого снаряженного самолета: 90 000 кг.
• Экипаж: 7 человек.
• Силовая установка: 4 × ТВД НК-12В (суммарная мощность 48 000 л.с. / 35 280 кВт).

Ту-95К vs Boeing B-52C Stratofortress (Hound Dog): аудит первых стратегических ракетоносцев

Прямым функциональным конкурентом Ту-95К по задаче несения тяжелых сверхзвуковых крылатых ракет является американский стратегический бомбардировщик Boeing B-52C Stratofortress, несивший ракеты AGM-28 Hound Dog. Сопоставление этих машин демонстрирует разницу подходов к полуутопленной и подкрыльевой подвеске тяжелых ракет.

Параметр	Ту-95К (комплекс К-20, СССР)	Boeing B-52C Stratofortress (США)
Максимальная взлетная масса (MTOW)	185 000 кг	200 000+ кг
Тяжелая крылатая ракета	1 × Х-20 (масса 11.6 т, скорость 2.0М)	2 × AGM-28 Hound Dog (масса 4.6 т, 2.1М)
Схема размещения ракеты	Полуутопленная в брюшном отсеке	Внешняя подвеска под крыльями
Бортовая станция наведения	Радиометрическая система «ЯД»	Аппаратура управления ASQ-38
Практическая дальность с ракетой	6 340 км (без дозаправки)	5 200 км (без дозаправки)
Оборонительное пушечное вооружение	6 × 23-мм АМ-23 (3 турели, РЛС «Аргон»)	4 × 12.7-мм Browning M2 (кормовая турель)

Расчет аэродинамики подвески (полуутопленная ракета Х-20 у Ту-16К против подкрыльевых Hound Dog у B-52C) и дальности полёта (6 340 км у Ту-95К против 5 200 км у B-52C) доказывает изящество туполевского расчета. Американский B-52C с двумя тяжелыми ракетами под крыльями испытывал запредельное сопротивление воздуха. Ту-16К утопил 11.6-тонную ракету Х-20 в брюхо, сохранив скорость 880 км/ч. Принятие комплекса К-20 на вооружение 9 сентября 1960 года навсегда закрепило за СССР статус лидера стратегического ракетоношения.

Вердикт: первый ракетоносный заслон холодного фронта

Стратегический ракетоносец Ту-95К (комплекс К-20) — поворотный рубеж советского авиастроения. Полуутопленная подвеска 11.6-тонной ракеты Х-20, носовая система «ЯД» и моторы НК-12В позволили Ту-95К создать первый советский авиационно-ракетный комплекс, способный наносить термоядерные удары с расстояний в сотни километров вне зоны поражения ПВО.

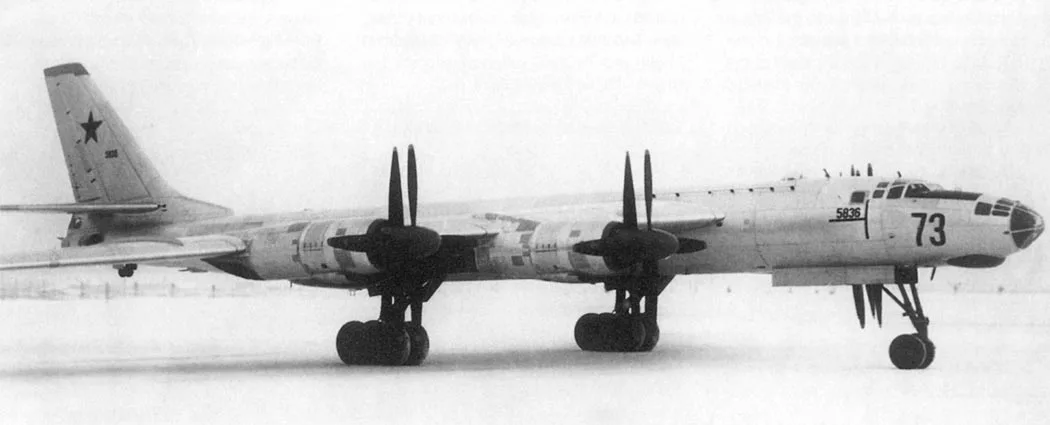

Опытный высотный стратегический бомбардировщик Ту-96 (заводской шифр заказ 241 или «самолет 96») стал специализированной высотной модификацией, разрабатывавшейся параллельно с базовым Ту-95. Самолет проектировался в ОКБ А.Н. Туполева по Постановлению Совета Министров СССР от 29 марта 1952 года для нанесения ядерных и фугасных ударов по объектам вероятного противника на запредельных высотах 16 000–17 000 метров, недосягаемых для массовых истребителей-перехватчиков того времени.

Единственный экземпляр Ту-96 был построен на Куйбышевском авиазаводе № 18 и вышел на заводские летные испытания летом 1956 года. Главным инженерным смыслом создания «заказа 241» стала попытка прорыва ПВО исключительно за счет высоты: конструкторы увеличили площадь крыла до 345.5 кв. метров, доработали носовую гермокабину и заложили установку высотных моторов ТВ-16.

Зачем создавали Ту-96: решение проблемы полета на высотах 16 000–17 000 метров

В начале 1950-х годов стандартные стратегические бомбардировщики с рабочей высотой 10 000–12 000 метров становились уязвимы для первых реактивных перехватчиков. Военное руководство СССР потребовало создать высотный вариант Ту-95, способный подниматься в верхние слои стратосферы, где плотность воздуха слишком мала для обычных истребителей.

Инженеры ОКБ-156 Туполева закрыли эту задачу комплексом глубоких конструктивных изменений:

• Крыло увеличенной площади (345.5 кв. м): размах и площадь крыла существенно увеличили, снизив удельную нагрузку на крыло для сохранения несущей способности планера на высоте 16 км.
• Высотные двигатели ТВ-16 (НК-16): ОКБ-276 Н.Д. Кузнецова обязали создать высотный вариант мотора ТВ-12 (НК-12), сохраняющий повышенную тягу в разреженном воздухе стратосферы. Из-за задержек доводки ТВ-16 на опытный самолет вынужденно установили стандартные НК-12.
• Увеличенная носовая гермокабина: перепроектировали переднюю часть фюзеляжа, скомпоновав увеличенную гермокабину экипажа для работы в условиях длительного высотного полета.
• Кормовая турель с РЛС «Ксенон»: кормовую оборонительную пушечную установку заложили под монтаж новой прицельной радиоэлектронной станции «Ксенон».
• Причина прекращения работ (март 1956 года): стремительный ввод у противника сверхзвуковых перехватчиков и первых зенитных ракетных комплексов (ЗРК) сделал концепцию дозвукового высотного прорыва бессмысленной. В марте 1956 года Постановлением правительства работы по Ту-96 были остановлены, а построенная машина до конца 1950-х годов использовалась в ЛИИ как летающая лаборатория.

Экстерьер и особенности планера заказа 241

Внешне Ту-96 отличается от серийного Ту-95 укрупненными габаритами консолей крыла увеличенного размаха (51.4 м) и перекомпонованной, чуть более массивной носовой секцией гермокабины.

Планер выполнили из высокопрочного сплава В-95. Он сохранил четыре далеко выступающие вперед мотогондолы двигателей НК-12, соосные винты АВ-60 и центральный термостабилизированный бомбоотсек.

Вооружение и оборудование стратегического бомбардировщика Ту-96

Комплекс вооружения Ту-96 проектировался для транспортировки тяжелых фугасных и ядерных авиабомб при всеракурсной пушечной самообороне.

• Центральный герметичный бомбоотсек: фюзеляжный грузовой отсек в центре масс для подвески свободнопадающих бомб калибра от 100 до 9 000 кг (включая спецбоеприпасы).
• Кормовая турель с РЛС «Ксенон»: обновленный хвостовой оборонительный комплекс со спаренными 23-мм автоматическими пушками и прицельным локатором «Ксенон».
• Верхняя и нижняя пушечные турели: дистанционные оборонительные установки с 23-мм пушками АМ-23 для прикрытия верхней и нижней полусфер.
• Панорамная РЛС бомбометания: радиоприцельный комплекс для поиска целей и авторасчета точки сброса бомб с высот 16 000 метров.
• Максимальная бомбовая нагрузка: до 12 000–15 000 кг во внутреннем отсеке.

Двигатели НК-12 (ТВ-12) и высотные испытания

Силовая установка опытного Ту-96 состояла из четырех турбовинтовых двигателей НК-12 (или НК-12М) с соосными четырехлопастными винтами АВ-60.

Так как высотные двигатели ТВ-16 (НК-16) не прошли вовремя стендовые тесты, на единственный Ту-96 поставили серийные НК-12. С ними 190-тонный гигант развивал скорость 880 км/ч и достиг практического потолка 12 400 м (вместо расчетных 16 000–17 000 м с моторами ТВ-16).

Технические характеристики Ту-96 (заказ 241)

Параметры верифицированы по официальным архивным документам ОКБ А.Н. Туполева и результатам испытаний 1956 года:

• Класс: Опытный высотный стратегический бомбардировщик.
• Максимальная скорость на высоте: 880 км/ч.
• Практический потолок (с моторами НК-12): 12 400 м (расчетный с ТВ-16 — 16 000–17 000 м).
• Практическая дальность: 15 000 км.
• Площадь крыла: 345.50 м².
• Размах крыльев: 51.40 м.
• Длина самолета: 46.20 м.
• Максимальная взлетная масса (MTOW): 190 000 кг.
• Масса пустого снаряженного самолета: 92 000 кг.
• Силовая установка: 4 × ТВД НК-12М (суммарная мощность 60 000 л.с. / 44 100 кВт).

Ту-96 vs Convair B-36H Peacemaker: аудит высотных стратегических гигантов

Прямым функциональным конкурентом Ту-96 по задаче высотного прорыва ПВО 1950-х годов является американский тяжелый стратегический бомбардировщик Convair B-36H Peacemaker. Сопоставление этих платформ демонстрирует разницу двух высотных концепций.

Параметр	Ту-96 (заказ 241, СССР)	Convair B-36H Peacemaker (США)
Максимальная взлетная масса (MTOW)	190 000 кг	186 000 кг
Площадь крыла	345.5 м²	443.3 м²
Расчетный практический потолок	16 000–17 000 м (с ТВ-16)	до 13 700–15 000 м
Максимальная скорость на высоте	880 км/ч	685 км/ч (с ТРД J47 — до 700 км/ч)
Практическая дальность полета	15 000 км	12 000 км
Кормовой прицельный локатор	РЛС «Ксенон»	Прицел AN/APG-32

Расчет максимальной скорости (880 км/ч у Ту-96 против 685 км/ч у B-36H) и практической дальности (15 000 км против 12 000 км) доказывает превосходство туполевского винтового планера. Американский B-36H со своими 10 моторами был слишком громоздким и медленным. Ту-96 с крылом 345.5 кв.м закладывался как идеальный высотный ракетоносец, но стремительное появление зенитных ракет типа С-75 заставило СССР сделать выбор в пользу систем крылатых ракет.

Вердикт: высотный мост к ракетоносному веку

Стратегический бомбардировщик Ту-96 (заказ 241) — важнейшая исследовательская веха советского авиастроения. Отработав высотную аэродинамику крыла большой площади и новую гермокабину, этот единственный построенный самолет передал свои наработки программе создания первого советского самолета ДРЛО Ту-126 и дальних крылатых ракетоносцев.

Стратегический дальний бомбардировщик Ту-95М стал первой по-настоящему доведенной до требований Совета Министров СССР серийной модификацией межконтинентального самолета семейства Ту-95. Модернизация разрабатывалась в ОКБ А.Н. Туполева для устранения недобора летных характеристик первых серийных Ту-95. Первым бортом новой серии стал доработанный Куйбышевским авиазаводом № 18 серийный самолет № 101, совершивший первый полет после замены силовой установки 22 февраля 1957 года.

Результаты контрольных и заводских испытаний, завершившихся 16 октября 1957 года, подтвердили значительный рост всех параметров планера. Установка более мощных турбовинтовых двигателей НК-12М с профилированными соосными винтами АВ-60М и увеличение запаса внутреннего керосина до 89.53 тонны позволили принять машину на вооружение под обозначением Ту-95М и выпустить 19 серийных бомбардировщиков.

Зачем создавали Ту-95М: решение проблемы недостатка тяги и напряжений в винтах

Испытания первых серийных Ту-95 показал, что мощности штатных 12 000-сильных моторов НК-12 не хватало для безопасного взлета с максимальным весом в 182 тонны и достижения заданной Постановлением правительства дальности полета. Попытка просто форсировать двигатели уперлась в физику: возросшая мощностная нагрузка породила опасные крутящие и изгибные напряжения в дюралевых лопастях соосных винтов.

Инженеры ОКБ-156 Туполева и ОКБ-276 Кузнецова решили эту задачу комплексом доработок планера и силовой установки:

• Турбовинтовые двигатели НК-12М (по 15 000 л.с.): ОКБ Н.Д. Кузнецова увеличило мощность каждого ТВД на 25% (до 15 000 э.л.с.) при рекордно низком расходе топлива — всего 0.207 кг/(л.с.*ч).
• Наклон оси двигателей на 1 градус вниз: чтобы снизить разрушающие напряжения в лопастях винтов от возросшей мощности на валу при высоких углах атаки, ость мотогондол наклонили на 1° вниз относительно хорды крыла (на базовом Ту-95 угол составлял 0°).
• Новые соосные винты АВ-60М с профилем NACA: установили модернизированные соосные винты АВ-60М, у которых КПД на крейсерском режиме вырос на 4%, что заметно снизило килограммовый расход керосина на километр пути.
• Изменение угла установки стабилизатора на 1 градус: угол установки ГО относительно хорды крыла уменьшили на 1° для снятия нагрузки со штурвала пилота при подъеме носового колеса на разбеге и при выравнивании перед касанием ВПП.
• Увеличение внутреннего бакового запаса до 89.53 тонн: за счет доработки фюзеляжных и крыльевых баковых емкостей запас топлива вырос до 89 530 кг, гарантировав взлетную массу (MTOW) в 182 тонны без увеличения длины разбега.

Экстерьер и особенности планера Ту-95М

Внешне Ту-95М практически сохранил силуэт базового бомбардировщика Ту-95, но отличался едва заметным наклоном мотогондолин вниз (на 1°), модернизированными ступицами винтов АВ-60М и увеличенной осадью за счет взлетного веса 182 тонны.

Планер выполнили из высокопрочного сплава В-95 и Д-16. Он сохранил стреловидное крыло (35°), остекленную носовую кабину штурмана-навигатора, два внутренних грузовых бомбоотсека и три оборонительные пушечные турели.

Вооружение и оборудование стратегического бомбардировщика Ту-95М

Комплекс вооружения Ту-95М обеспечивал транспортировку спецбоеприпасов большой мощности и тяжелых фугасных авиабомб с мощной всеракурсной пушечной самообороной.

• Центральный герметичный бомбоотсек: грузовой отсек с системами термостабилизации для размещения ядерных бомб свободного падения или фугасных бомб калибра от 100 до 9 000 кг (ФАБ-100, ФАБ-250, ФАБ-500, ФАБ-1500, ФАБ-3000, ФАБ-5000, ФАБ-9000).
• Прицельно-радиолокационный комплекс «Рубидий-ММ-2»: панорамный локатор для слепого бомбометания ночью и за облаками, сопряженный с оптическим бомбардировочным прицелом.
• Мощная оборонительная пушечная система: 6 скорострельных 23-мм автоматических пушек АМ-23 в трех спаренных дистанционных турелях (верхняя ДТ-V7, нижняя ДТ-Н7 и кормовая ДК-12 с прицельной РЛС «Аргон»).
• Бортовой комплекс обороны: станции активных радиопомех и кассетные автоматы сброса дипольных отражателей АСО-16.
• Нормальная и максимальная бомбовая нагрузка: нормальная масса бомб — 5 000 кг, максимальная — до 12 000 кг (в перегруз — до 15 000 кг).

Двигатели НК-12М и рекордная экономичность

Силовая установка Ту-95М состоит из четырех турбовинтовых двигателей НК-12М (конструкции ОКБ-276 Н.Д. Кузнецова) с соосными четырехлопастными винтами АВ-60М.

Двигатели развивают суммарную мощность 60 000 л.с. (4 × 15 000 л.с. / 11 030 кВт). Ресурс ТВД НК-12М в 10 раз превысил показатели любых зарубежных моторов того периода, а КПД винтов АВ-60М вырос на 4%, снизив километровый расход керосина и сократив длину разбега на 20%.

Технические характеристики Ту-95М

Параметры верифицированы по официальным эксплуатационным регламентам Дальней авиации ВВС СССР для серийных бомбардировщиков с двигателями НК-12М:

• Класс: Серийный тяжелогруженый стратегический бомбардировщик.
• Максимальная скорость на высоте: 905 км/ч.
• Крейсерская скорость: 720–750 км/ч.
• Практический потолок: 11 900 м.
• Практическая дальность полета: 13 200 км.
• Запас топлива во внутренних баках: 89 530 кг (89.53 тонны).
• Максимальная взлетная масса (MTOW): 182 000 кг.
• Масса пустого снаряженного самолета: 84 300 кг.
• Экипаж: 8–9 человек.
• Силовая установка: 4 × ТВД НК-12М (суммарная мощность 60 000 л.с. / 44 120 кВт).

Ту-95М vs Boeing B-52D Stratofortress: аудит серийных межконтинентальных платформ 1950-х годов

Прямым функциональным конкурентом Ту-95М по задаче межконтинентальной доставки свободнопадающих ядерных бомб является американский тяжелый стратегический бомбардировщик Boeing B-52D Stratofortress. Сопоставление этих платформ демонстрирует разницу между советской турбовинтовой схемой и американским реактивным мотором.

Параметр	Ту-95М (СССР)	Boeing B-52D Stratofortress (США)
Максимальная взлетная масса (MTOW)	182 000 кг	200 000+ кг
Силовая установка	4 × ТВД НК-12М (60 000 л.с., винты АВ-60М)	8 × ТРДД Pratt & Whitney J57-P-19W
Практическая дальность без дозаправки	13 200 км	11 500 км
Километровый расход топлива	Рекордно низкий (0.207 кг/л.с.*ч)	Высокий (реактивный расход 8 моторов)
Максимальная скорость на высоте	905 км/ч	950 км/ч
Оборонительное пушечное вооружение	6 × 23-мм АМ-23 (3 турели, РЛС «Аргон»)	4 × 12.7-мм Browning M2 (кормовая турель)

Расчет дальности полета на внутренних баках (13 200 км у Ту-95М против 11 500 км у B-52D) и удельного расхода топлива доказал абсолютное превосходство турбовинтовой схемы Кузнецова и Туполева. Американский B-52D с 8 реактивными моторами J57 расходовал слишком много топлива и быстро уступал в дальности без заправщиков. Ту-95М с 15 000-сильными двигателями НК-12М, наклоном осей на 1° и винтами АВ-60М уверенно долетал до межконтинентальных рубежей и возвращался назад, став первой по-настоящему надежной серийной платформой Дальней авиации СССР.

Вердикт: доведенный до идеала межконтинентальный дельфин

Стратегический бомбардировщик Ту-95М — важнейший инженерный успех советского тяжелого авиастроения. Установка 15 000-сильных моторов НК-12М, наклоненных на 1° для снятия напряжений с винтов АВ-60М, и рост запаса топлива до 89.5 тонны позволили Ту-95М выполнить все нормативы Постановления правительства, гарантировав СССР реальное ядерное сдерживание в 1950–1960-х годах.

Стратегический бомбардировщик-ракетоносец Ту-95МА (заводской шифр модификация «МА») стал одной из самых технологически дерзких и амбициозных страниц в истории советского ракетостроения 1980-х годов. Самолет проектировался в ОКБ-156 под руководством А.Н. Туполева в теснейшей кооперации с Центральным конструкторским бюро машиностроения (ЦКБМ / НПО машиностроения) под руководством генерального конструктора В.Н. Челомея. Машина создавалась как специализированный авиационный носитель тяжелых сверхзвуковых стратегических самолетов-снарядов 3М25А «Метеорит-А» (комплекс «Метеорит»), способных преодолевать эшелонированную противовоздушную и противоракетную оборону противника на скоростях 3.0 Маха на высотах до 24 000 метров.

Главный инженерный замысел проекта «Ту-95МА» заключался в создании скоростной ударной альтернативы дозвуковым ракетам Х-55. В рамках правительственного решения о параллельной разработке стратегических крылатых ракет, наряду с дозвуковой Х-55 малой дальности создавался универсальный трехмаховый самолет-снаряд «Метеорит» с маршевым прямоточным воздушно-реактивным двигателем (ПВРД) и складным стреловидным крылом. В январе 1983 года на Куйбышевском авиазаводе № 18 серийный ракетоносец Ту-95МС (бортовой номер № 04) переоборудовали в опытный борт Ту-95МА. Самолет выполнил серию испытательных полетов и натурных пусков опытных ракет 3М25А с подкрыльевых пилонов на полигоне в Капустином Яре. Однако колоссальная техническая сложность доводки ПВРД на высоте, высокая стоимость ракеты и успешное развертывание крупносерийного выпуска Ту-95МС с ракетами Х-55 привели к закрытию темы «Метеорит-А» в конце 1980-х годов.

Зачем разрабатывали Ту-95МА: решение проблемы прорыва ПРО США ракетами на 3.0 Маха

В начале 1980-х годов советские военные аналитики опасались, что перспективные американские зенитно-ракетные комплексы Patriot и истребители F-15 научатся сбивать дозвуковые крылатые ракеты Х-55. Требовалось создать принципиально неуязвимое стратегическое оружие, сочетающее колоссальную дальность 5 000 км со скоростью 3 000 км/ч (3.0 Маха) в стратосфере и оснащенное плазменной системой поглощения радиоволн радаров.

Инженеры ОКБ Туполева и НПО машиностроения решили эту задачу интеграцией тяжелого самолета-снаряда на модернизированный планер:

• Тяжелый сверхзвуковой самолет-снаряд 3М25А «Метеорит-А»: на внешней подвеске разместили крупногабаритные 12-тонные крылатые ракеты со складным треугольным крылом и прямоточным воздушно-реактивным двигателем КР-23, обеспечивавшим крейсерский полет со скоростью 3.0 Маха на потолке 20 000-24 000 м на дальность до 5 000 км.
• Усиленные подкрыльевые пилоны: под консолями крыла планера Ту-95МС смонтировали мощнейшие балочные держатели, рассчитанные на удержание и безопасный сброс 12-тонных ракет в скоростном воздушном потоке.
• Система предстартовой подготовки и запуска ПВРД: борт Ту-95МА оснастили специализированной аппаратурой контроля предпускового наддува баков ракеты, раскрутки гироскопов и алгоритма отделения с запуском твердотопливного ускорителя и последующим включением маршевого ПВРД в воздухе.
• Планер нового поколения на базе Ту-142МК: в качестве базовой платформы использовали современный усиленный планер Ту-95МС с крылом увеличенной площади (289.9 кв.м) и новыми экономичными двигателями НК-12МП.
• Скорострельная кормовая артиллерийская защита: на Ту-95МА сохранили унифицированную кормовую установку с двумя 23-мм скорострельными пушками ГШ-23 (ГШ-23Л) и радиоприцелом «Криптон».

Экстерьер и конструктивные особенности планера Ту-95МА

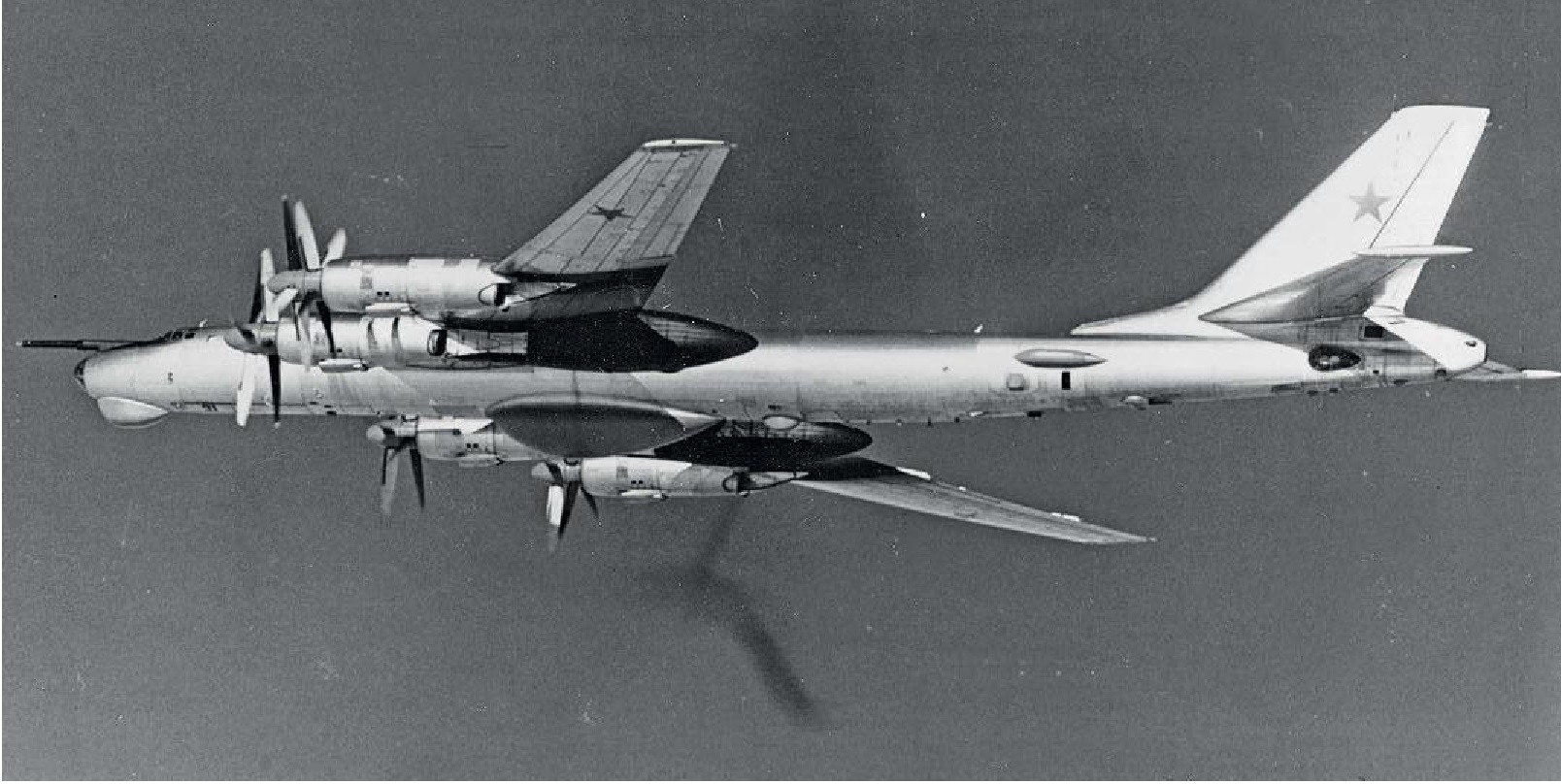

Внешне Ту-95МА безошибочно узнавался по массивным, широким балочным пилонам под консолями крыла для подвески крупногабаритных самолетов-снарядов 3М25А «Метеорит-А», удлиненному радиопрозрачному носовому обтекателю и штанге системы дозаправки в воздухе.

Планер имел увеличенную длину фюзеляжа (49.13 м) и крыло увеличенной площади (289.9 кв.м), унаследованные от дальнего противолодочного Ту-142МК, а также хвостовую пушечную башню новой конфигурации под пушки ГШ-23Л.

Вооружение и оборудование стратегического ракетоносца Ту-95МА

Комплекс вооружения и оборудования Ту-95МА представлял собой вершину развития ракетных авиационных систем стратегического назначения конца советской эпохи.

• Стратегические сверхзвуковые самолеты-снаряды 3М25А «Метеорит-А»: от 2 до 4 ракет на внешних подкрыльевых пилонах (скорость 3.0 Маха, дальность до 5 000 км, ядерная термоядерная БЧ мощностью до 1 Мт, потолок полета ракеты 24 000 м).
• Усиленные крыльевые балочные пилоны: специальные многозамковые пилоны с гидроприводами аварийного сброса и силовыми разъемами телеметрии.
• Бортовой навигационно-прицельный комплекс: навигационная система с БЦВМ для вывода ракетоносца в заданный район пуска и ввода маршрутных полетных программ в инерциальные системы ракет «Метеорит».
• Аппаратура предстартового контроля «Метеорит-А»: специализированные стойки предстартовой проверки газодинамических трактов ПВРД и систем плазменной маскировки ракеты.
• Оборонительный кормовой пушечный комплекс: 2 скорострельные 23-мм автоматические пушки ГШ-23 (ГШ-23Л) в кормовой дистанционной установке с радиоприцелом ПРС-4 «Криптон» (темп стрельбы — до 3 200 выстрелов в минуту).
• Бортовой комплекс радиоэлектронной борьбы: станции активных радиопомех, автоматы отстрела дипольных отражателей и тепловых ловушек.
• Система дозаправки в полете: носовая телескопическая штанга комплекса «шланг-конус» для приема керосина от танкеров Ил-78.

Двигатели НК-12МП и энергетика тяжелого ракетоносца

Силовая установка Ту-95МА состоит из четырех турбовинтовых двигателей НК-12МП конструкции ОКБ-276 под руководством Н.Д. Кузнецова.

Каждый двигатель развивает мощность 15 000 л.с. (суммарная мощность силовой установки — 60 000 л.с. / 44.1 МВт), приводя во вращение соосные четырехлопастные винты АВ-60Н противоположного вращения диаметром 5.6 метра. Двигатели модификации НК-12МП получили новые генераторы повышенной мощности для электроснабжения бортовой электроники ракет. С тяжелыми ракетами на крыле 185-тонный самолет развивал максимальную скорость 830 км/ч, обеспечивая тактический боевой радиус 6 500 км без дозаправки.

Технические характеристики Ту-95МА (носитель комплекса «Метеорит-А»)

Параметры верифицированы по официальным эксплуатационным документам ОКБ им. А.Н. Туполева и НПО машиностроения для опытного ракетоносца:

• Класс: Опытный стратегический ракетоносец сверхзвуковых самолетов-снарядов.
• Максимальная скорость полета: 830 км/ч (с ракетами на пилонах).
• Крейсерская скорость полета: 720-750 км/ч.
• Практический потолок: 11 600 м.
• Практическая дальность полета: 10 500 км.
• Боевой радиус действия: 6 500 км (с дозаправкой в воздухе).
• Размах крыла: 50.04 м.
• Длина самолета: 49.13 м.
• Площадь крыла: 289.90 кв.м.
• Максимальная взлетная масса (MTOW): 185 000 кг.
• Масса пустого снаряженного самолета: 94 400 кг.
• Запас топлива во внутренних баках: 81 670 кг.
• Экипаж: 7 человек (командир, помощник, штурман-навигатор, штурман-оператор ракетного комплекса «Метеорит», бортинженеры, бортрадист-стрелок).
• Силовая установка: 4 × ТВД НК-12МП (суммарная мощность 60 000 л.с. / 44 130 кВт).

Ту-95МА vs Boeing B-52H Stratofortress (ASALM Program): аудит экспериментальных носителей стратегических прямоточных ракет 1980-х годов

Прямым функциональным, весовым и технологическим зарубежным аналогом Ту-95МА является американский стратегический бомбардировщик Boeing B-52H Stratofortress, переоборудованный ВВС США и корпорацией Martin Marietta для испытаний опытных сверхзвуковых прямоточных ракет по программе ASALM (Advanced Strategic Air-Launched Missile со скоростью 4.0 Маха). Сопоставление платформ демонстрирует инженерные компромиссы при создании тяжелых ракет с воздушно-прямоточными двигателями.

Параметр	Ту-95МА (комплекс «Метеорит-А», СССР)	Boeing B-52H Stratofortress ASALM (США)
Максимальная взлетная масса (MTOW)	185 000 кг	221 000 кг
Силовая установка носителя	4 × ТВД НК-12МП (60 000 э.л.с.)	8 × ТРДД Pratt & Whitney TF33-P-3 (61 600 кгс)
Тип испытываемого самолета-снаряда	3М25А «Метеорит-А» (ПВРД КР-23, 12 тонн)	ASALM (интегральный РПД, 1.2 тонны)
Скорость ракеты на марше	3.0 Маха (3 000 км/ч)	до 4.0 Махов
Дальность пуска ракеты	до 5 000 км	до 1 500 км
Оборонительное артиллерийское вооружение	2 × 23-мм ГШ-23Л (РЛС «Криптон»)	1 × 20-мм M61A1 Vulcan (РЛС AN/ASG-21)

Сравнительный инженерный аудит раскрывает драматическую сложность создания прямоточного ракетного оружия большой дальности. Американская программа ASALM базировалась на малогабаритной ракете массой 1.2 тонны с дальностью 1 500 км, однако проект был свернут из-за высокой стоимости и технических сбоев переходного режима ПВРД. Советский «Метеорит-А» представлял собой исполинский 12-тонный автономный самолет-снаряд стратегической дальности 5 000 км. Носителю Ту-95МА требовалось удерживать огромные массы под крылом, что приводило к аэродинамическому сопротивлению и снижению скорости до 830 км/ч. Комплекс показал успешные пуски на испытаниях, однако параллельно доведенная до идеала дозвуковая ракета Х-55 с внутрифюзеляжным барабаном МКУ-6-5 на Ту-95МС стоила в разы дешевле и несла меньший вес, что и решило судьбу «Метеорита» в пользу серии Ту-95МС.

Вердикт: технологический триумф на грани возможного

Стратегический бомбардировщик-ракетоносец Ту-95МА — уникальный памятник советского военно-технического дерзновения. Интеграция 12-тонных самолетов-снарядов 3М25А «Метеорит-А» с прямоточными двигателями на модернизированный планер Ту-95МС доказала высочайший потенциал советских конструкторов, сформировав фундаментальный научно-технический задел для современных гиперзвуковых ракетных систем.
