Учебно-тренировочный бомбардировщик Ту-95У (заводской шифр модификация «У», в эксплуатационных формулярах Дальней авиации — «учебный Ту-95») стал важнейшей учебной машиной советской стратегической авиации 1980-х годов. Программа конверсии разрабатывалась в ОКБ-156 под руководством А.Н. Туполева для массовой подготовки, ввода в строй молодых летчиков и штурманов, а также регулярных тренировок строевого летного состава Дальней авиации ВВС СССР при освоении тяжелых 170-180-тонных ракетоносных комплексов Ту-95МС и Ту-95К-22.

Главный инженерный замысел создания модификации «У» заключался в рациональном продлении жизненного цикла боевых бомбардировщиков первого поколения Ту-95 и Ту-95М (а также части разведчиков Ту-95МР) с неизрасходованным летным ресурсом планера. Вместо списания машины переоборудовали на Куйбышевском авиазаводе № 18 и авиаремонтных заводах ВВС в специализированные летающие парты. С самолетов полностью демонтировали тяжелое боевое ракетно-бомбовое вооружение, пушечные турели и прицельные радиолокаторы, что снизило массу пустого планера почти на 8.5 тонн и кардинально сократило эксплуатационные расходы. Учебные Ту-95У несли интенсивную службу в 43-м Центре боевого применения и переучивания летного состава (ЦБП и ПЛС в Дягилево / Рязань), а также в учебных полках Тамбовского и Челябинского высших военных авиационных училищ до начала 1990-х годов, сберегая драгоценный моторесурс боевых ракетоносцев Ту-95МС.

Зачем создавали Ту-95У: решение проблемы экономии моторесурса ракетоносцев Ту-95МС

Ввод в строй новейших ракетоносцев Ту-95МС и Ту-95К-22 требовал сотен часов налета для отработки взлетов, слепых посадок, полетов строем и маршрутной навигации молодыми экипажами. Использовать для этих рутинных учебных полетов новые боевые ракетоносцы с дорогостоящими секретными вычислительными комплексами и дефицитным ресурсом моторов НК-12МП было экономически нецелесообразно.

Конструкторы решили эту задачу созданием максимально облегченной и надежной учебно-тренировочной платформы:

• Полный демонтаж ударного вооружения: из грузоотсека убрали балочные и мостовые бомбодержатели, электрозамки сброса и аппаратуру подготовки ракет, превратив отсек в свободное пространство для снижения нагрузки на центроплан.
• Демонтаж прицельных РЛС бомбометания: носовые станции слепого бомбометания («Рубидий-ММ» / «Рубин») и оптические синхронные прицелы ОПБ-11РМ сняли, освободив носовую остекленную кабину под просторное рабочее место штурмана-инструктора и обучаемого штурмана.
• Снятие оборонительного пушечного комплекса: с самолета полностью демонтировали все три спаренные турели с шестью 23-мм пушками АМ-23 (верхнюю ДТ-В12, нижнюю ДТ-Н12 и кормовую ДК-12 с радиоприцелом «Аргон»), а вырезы в обшивке фюзеляжа наглухо зашили легкими металлическими панелями.
• Оснащение кабин рабочими местами инструкторов: рабочие места летчиков и штурманов дооборудовали спаренными индикаторами, дублирующими приборами контроля параметров полета и переговорными устройствами объективного контроля.
• Сохранение точного навигационного комплекса: на Ту-95У сохранили полный состав автопилота АП-15, радиокомпасов АРК, радиовысотомеров РВ-2/РВ-17 и системы слепой посадки СП-50 «Материк» для отработки заходов на посадку при установленном минимуме погоды ночью и в тумане.

Экстерьер и конструктивные особенности планера Ту-95У

Внешне Ту-95У легко отличить от боевых ракетоносцев по гладким заглушкам на месте демонтированных верхней и нижней пушечных турелей, металлическому конусу-обтекателю вместо кормовой стрелковой установки и отсутствию внешних подкрыльевых ракетных пилонов.

Планер сохранил классическое цельнометаллическое крыло большой площади (283.7 кв.м, стреловидность 35 градусов), остекленный нос штурмана и четыре турбовинтовых двигателя НК-12М/МВ с соосными винтами АВ-60Н.

Оборудование учебно-тренировочного бомбардировщика Ту-95У

Комплекс оборудования Ту-95У был полностью оптимизирован для решения задач летной подготовки, навигационных расчетов и безопасного пилотирования в любых метеоусловиях.

• Дублированный комплекс пилотажно-навигационных приборов: спаренные индикаторы курса, авиагоризонты, указатели скорости и высоты на рабочих местах командира, правого летчика и инструкторов.
• Автопилот тяжелого корабля АП-15: трехканальный электромеханический автопилот с режимами стабилизации высоты, курса и приведения к горизонту.
• Радионавигационное оборудование слепой посадки: бортовая аппаратура системы СП-50 «Материк» и курсо-глиссадная аппаратура для посадки по приборам.
• Радиовысотомеры больших и малых высот: импульсный высотомер РВ-17 и прецизионный радиовысотомер малых высот РВ-2 (или РВ-УМ).
• Комплекс дальней и ближней связной навигации: автоматические радиокомпасы АРК-5 / АРК-11, командные УКВ станции РСИУ-5 и КВ радиостанции дальней связи 1-РСБ-70.
• Аппаратура объективного контроля: магнитные самописцы параметров полета МСРП и многоканальные бортовые магнитофоны записи переговоров экипажа.
• Штатное вооружение: полностью демонтировано (включая ракетные пилоны, бомбодержатели и 6 пушек АМ-23).

Двигатели НК-12М/МВ и облегченная аэродинамика

Силовая установка Ту-95У состоит из четырех турбовинтовых двигателей НК-12М или НК-12МВ конструкции ОКБ-276 под руководством Н.Д. Кузнецова.

Каждый двигатель развивает мощность 15 000 л.с. (суммарная мощность силовой установки — 60 000 л.с. / 44.1 МВт), приводя во вращение соосные винты АВ-60Н диаметром 5.6 метра. Демонтаж вооружения снизил массу пустого самолета до 81 500 кг, что существенно улучшило тяговооруженность облегченной машины, обеспечив скороподъемность и крейсерскую скорость до 750 км/ч при максимальной дальности полета 13 200 км на внутренних баках.

Технические характеристики Ту-95У (модификация «У»)

Параметры верифицированы по официальным эксплуатационным руководствам Дальней авиации для учебно-тренировочных самолетов Ту-95У:

• Класс: Тяжелый учебно-тренировочный бомбардировщик дальней авиации.
• Максимальная скорость полета: 900 км/ч.
• Крейсерская скорость полета: 720-750 км/ч.
• Практический потолок: 12 000 м.
• Практическая дальность полета: 13 200 км.
• Размах крыла: 50.04 м.
• Длина самолета: 46.17 м.
• Площадь крыла: 283.70 кв.м.
• Максимальная взлетная масса (MTOW): 172 000 кг.
• Масса пустого снаряженного самолета (без пушек и РЛС): 81 500 кг.
• Экипаж: 6-8 человек (инструкторы, обучаемые летчики, штурманы, бортинженер, бортрадист).
• Силовая установка: 4 × ТВД НК-12М / НК-12МВ (суммарная мощность 60 000 л.с. / 44 130 кВт).

Ту-95У vs Boeing B-52F Stratofortress (CCTS / Castle AFB): аудит тяжелых учебных бомбардировщиков

Прямым функциональным, весовым и историческим аналогом Ту-95У по задаче летной подготовки пилотов стратегической авиации является американский тяжелый бомбардировщик Boeing B-52F Stratofortress (самолеты этого типа в 1970-1980-х годах были сконцентрированы в составе 93-го тяжелобомбардировочного крыла на авиабазе Castle в учебном центре CCTS для подготовки строевых экипажей B-52G и B-52H). Сопоставление платформ демонстрирует различные подходы к организации учебного процесса.

Параметр	Ту-95У (модификация «У», СССР)	Boeing B-52F Stratofortress CCTS (США)
Максимальная взлетная масса (MTOW)	172 000 кг	190 500 кг
Силовая установка	4 × ТВД НК-12М/МВ (60 000 э.л.с.)	8 × ТРД Pratt & Whitney J57-P-43W (36 400 кгс)
Масса пустого облегченного планера	81 500 кг (демонтированы пушки и РЛС)	84 000 кг
Практическая дальность учебного полета	13 200 км	11 500 км
Оборонительное вооружение	Полностью демонтировано (зашито металлом)	4 × 12.7-мм Browning M3 (сохранено в корме)
Экономичность летного часа	Высокая (экономичные турбовинтовые ТВД)	Низкая (высокий расход 8 реактивных ТРД J57)

Сравнительный инженерный расчет показывает высокую хозяйственную эффективность советской программы конверсии. Американские ВВС в центре CCTS использовали бомбардировщики B-52F практически в боевой конфигурации, расходуя огромные объемы топлива восемью «прожорливыми» реактивными двигателями J57, что делало каждый учебный час крайне дорогим. Советский Ту-95У за счет снятия всего тяжелого вооружения и боевых радаров облегчил пустой планер до 81.5 тонн, что в сочетании с высокой топливной экономичностью двигателей НК-12 позволило готовить сотни пилотов с минимальными финансовыми затратами. Машина на 100% повторяла динамику взлета и посадки боевого Ту-95, обеспечив безупречный уровень безаварийности при перевооружении частей на стратегические комплексы Ту-95МС.

Вердикт: крылатая парта стратегических ракетоносцев

Учебно-тренировочный бомбардировщик Ту-95У (модификация «У») — яркий пример бережливого и грамотного инженерного расчета в авиастроении. Превратив заслуженные ветеранские планеры в легкие и безопасные летающие тренажеры, командование ВВС СССР и ОКБ Туполева создали надежную учебную базу, подготовившую несколько поколений командиров и штурманов Дальней авиации для защиты воздушных рубежей страны.

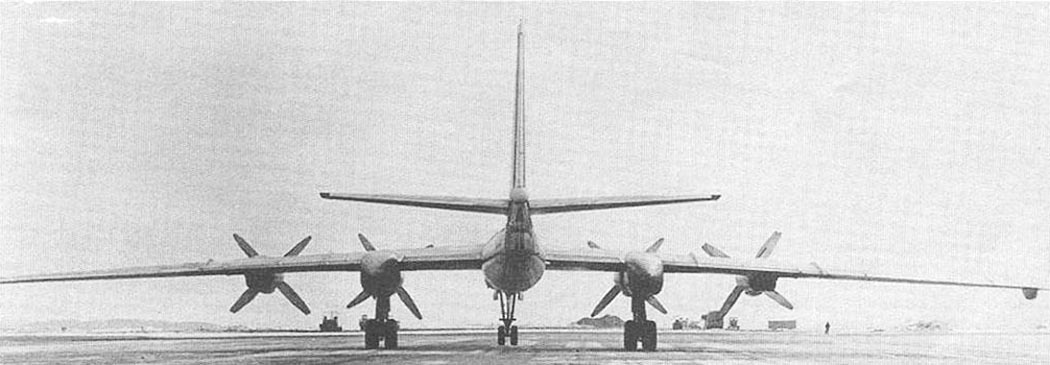

Летающая лаборатория и опытный ракетоносец Ту-95М-55 (заводской шифр самолет «М-55») стала важнейшим связующим звеном между тяжелыми бомбардировщиками первого поколения и современными стратегическими ракетоносцами Ту-95МС. Самолет создавался на Московском машиностроительном заводе «Опыт» (ОКБ-156) под руководством А.Н. Туполева в рамках развертывания работ по проекту «Ту-95МС» в соответствии с правительственным решением от июля 1977 года. Машина предназначалась для опережающей летной отработки, функциональных тестов и практических пусков первых советских малогабаритных стратегических крылатых ракет большой дальности Х-55 (РКВ-500) с многопозиционных катапультных установок барабанного типа.

Главный инженерный замысел проекта «М-55» заключался в создании высокоточного летающего стенда для отработки сопряжения цифровых систем ракеты Х-55, навигационного комплекса носителя и внутрифюзеляжной револьверной пусковой установки до готовности серийного планера Ту-95МС (строившегося на базе дальнего противолодочного самолета Ту-142МК). На базе Жуковской летно-испытательной и доводочной базы (ЖЛИ и ДБ) с июля 1977 по июль 1978 года переоборудовали опытный самолет Ту-95М-5. Свой первый полет Ту-95М-55 совершил 31 июля 1978 года. За время испытаний самолет выполнил 107 полетов (налет 656 часов), осуществив десятки сбросов габаритно-весовых макетов и 10 натурных пусков опытных ракет Х-55 (из них 7 успешных зачетных), подтвердивших правильность выбранных конструктивных решений. 28 января 1982 года при выполнении очередного испытательного взлета с аэродрома ЛИИ в Жуковском борт потерпел катастрофу из-за наземного обледенения планера на рулении в сочетании с отклонениями от методики взлета, унеся жизни экипажа из 10 человек во главе с летчиком-испытателем Н.Е. Кульчицким.

Зачем создавали Ту-95М-55: решение проблемы внутрифюзеляжного пуска ракет Х-55

Появление малогабаритных дозвуковых стратегических крылатых ракет Х-55 с раскладывающимися крыльями и маршевым двухконтурным ТРДД требовало кардинальной перестройки всей архитектуры бомбоотсека и приборного комплекса. До появления Ту-95М-55 ни один советский самолет не имел опыта размещения и безопасного поочередного отстрела ракет из вращающегося револьверного барабана на скоростях 700-800 км/ч.

Инженеры ОКБ Туполева решили этот сложнейший комплекс задач глубокой модификацией систем опытного борта:

• Многопозиционная катапультная установка МКУ-6-5 в грузоотсеке: демонтировали фюзеляжный топливный бак № 2 и старые балочные держатели, смонтировав шестипозиционную гидравлическую барабанную установку револьверного типа МКУ-6-5, обеспечивавшую автоматический поворот барабана и пневматический отстрел ракеты Х-55 вниз через раскрытые створки.
• Аппаратура подготовки и пуска ракет АПП-95 «Дуб»: в фюзеляже установили специализированный электронный комплекс «Дуб», осуществлявший предстартовую диагностику, прогрев гироскопов и непрерывный ввод цифровой карты рельефа и координат в бортовой компьютер ракеты перед сбросом.
• Прецизионный навигационный комплекс сопряжения: для точной передачи исходных координат в инерциальные системы ракет Х-55 борт оснастили доплеровским измерителем скорости и сноса ДИСС-7 и инерциальной курсовертикалью МИС-45.
• Модернизация системы кондиционирования и электроснабжения: полностью переработали систему кондиционирования воздуха (СКВ) для интенсивного охлаждения работающих БЦВМ ракет внутри закрытого отсека и усилили электрогенераторы носителя для питания ракетного комплекса.
• Монтаж многоканального комплекса КЗА: лабораторию оснастили телеметрическими датчиками, видеокамерами и осциллографами для покадровой фиксации динамики выхода ракеты из потока и момента раскрытия консолей крыла.

Экстерьер и особенности планера Ту-95М-55

Внешне Ту-95М-55 сохранил основные контуры бомбардировщика Ту-95М, отличаясь увеличенными створками грузового отсека под габариты барабанной установки МКУ-6-5, носовым радиопрозрачным обтекателем и отсутствием старых подкрыльевых пилонов ракет КСР-5.

Планер сохранил стреловидное цельнометаллическое крыло (35 градусов, площадь 283.7 кв.м), классическую носовую кабину штурмана и две спаренные пушечные турели (верхнюю ДТ-В12 и нижнюю ДТ-Н12) для базовой самообороны на полигонах.

Оборудование и испытательный комплекс Ту-95М-55

Оснащение Ту-95М-55 представляло собой уникальный симбиоз испытательной исследовательской аппаратуры и прототипа боевой системы управления стратегическим оружием нового поколения.

• Револьверная барабанная пусковая установка МКУ-6-5: гидромеханический шестипозиционный агрегат в грузоотсеке для поочередного поворота и катапультирования 6 крылатых ракет Х-55 (РКВ-500).
• Опытный балочный держатель: однопозиционная катапультная балка для отработки одиночных пусков и телеметрии сброса ракеты.
• Аппаратура предстартовой подготовки и пуска АПП-95 «Дуб»: цифровой управляющий комплекс для контроля систем ракет Х-55 и ввода полетных программ.
• Навигационный комплекс координатной привязки: доплеровский измеритель скорости и сноса ДИСС-7, гироскопическая курсовертикаль МИС-45 и автопилот АП-15.
• Комплекс КЗА (контрольно-записывающая аппаратура): магнитографы, осциллографические датчики вибраций и скоростные фотокинопулеметы для фиксации кинематики отделения ракеты от барабана МКУ.
• Специализированная подсистема наддува и термостатирования: индивидуальные каналы подвода теплого воздуха от СКВ к головкам самонаведения и датчикам ракеты.
• Оборонительный пушечный комплекс (4 ствола): 4 скорострельные 23-мм автоматические пушки АМ-23 в двух спаренных установках (верхняя ДТ-В12 и нижняя ДТ-Н12, суммарный боезапас — 1 500 снарядов).

Двигатели НК-12М и динамика испытательных полетов

Силовая установка Ту-95М-55 состояла из четырех турбовинтовых двигателей НК-12М конструкции ОКБ-276 под руководством Н.Д. Кузнецова.

Каждый двигатель развивал мощность 15 000 л.с. (суммарная мощность силовой установки — 60 000 л.с. / 44.1 МВт), приводя во вращение соосные четырехлопастные винты противоположного вращения АВ-60Н диаметром 5.6 метра. Силовая установка обеспечивала 182-тонной лаборатории максимальную скорость до 905 км/ч и дальность полета 13 200 км, позволяя выполнять продолжительные исследовательские полеты на полигоны с многократными проходами над мишенными полями.

Технические характеристики Ту-95М-55 (самолет «М-55»)

Параметры верифицированы по официальным эксплуатационным регламентам ЖЛИ и ДБ ОКБ им. А.Н. Туполева для опытного самолета-лаборатории:

• Класс: Экспериментальный самолет-лаборатория для отработки ракетных комплексов с КР Х-55.
• Максимальная скорость полета: 905 км/ч.
• Крейсерская скорость полета: 720-750 км/ч.
• Практический потолок: 11 900 м.
• Практическая дальность полета: 13 200 км.
• Размах крыла: 50.04 м.
• Длина самолета: 46.17 м.
• Площадь крыла: 283.70 кв.м.
• Максимальная взлетная масса (MTOW): 182 000 кг.
• Масса пустого снаряженного самолета с аппаратурой КЗА: 84 300 кг.
• Экипаж: до 10 человек (летчики-испытатели, штурманы-испытатели, бортинженеры, бортрадист и ведущие инженеры-экспериментаторы по ракетам Х-55 и установке МКУ-6-5).
• Силовая установка: 4 × ТВД НК-12М (суммарная мощность 60 000 л.с. / 44 130 кВт).

Ту-95М-55 vs Boeing NB-52G ALCM Testbed: аудит испытательных комплексов крылатых ракет большой дальности конца 1970-х годов

Прямым функциональным, весовым и технологическим зарубежным аналогом Ту-95М-55 является американский опытный бомбардировщик-лаборатория Boeing NB-52G ALCM Testbed (борт, использовавшийся ВВС США и корпорацией Boeing в 1978-1980 годах для отработки первых пусков крылатых ракет AGM-86A/B ALCM с роторной барабанной пусковой установки CSRL). Сопоставление платформ демонстрирует полную идентичность решаемых инженерных задач при принципиальной разнице в силовой установке.

Параметр	Ту-95М-55 (самолет «М-55», СССР)	Boeing NB-52G ALCM Testbed (США)
Максимальная взлетная масса (MTOW)	182 000 кг	221 000 кг
Силовая установка	4 × ТВД НК-12М (60 000 э.л.с.)	8 × ТРД Pratt & Whitney J57-P-43W (36 400 кгс)
Тип пусковой установки в грузоотсеке	Внутрифюзеляжный револьверный барабан МКУ-6-5	Внутрифюзеляжная роторная установка CSRL
Испытываемый ракетный комплекс	Крылатая ракета большой дальности Х-55	Крылатая ракета большой дальности AGM-86B ALCM
Практическая дальность полета	13 200 км	11 500 км
Оборонительное вооружение	4 × 23-мм АМ-23 (2 турели)	4 × 12.7-мм Browning M2 (только корма)

Инженерный анализ испытательных программ 1978-1980 годов подчеркивает абсолютный паритет советских и американских конструкторов в создании систем внутрифюзеляжного запуска ракет. Американский NB-52G успешно отработал сброс ракет AGM-86 с восьмипозиционной роторной установки CSRL, но расходовал колоссальное количество топлива восемью реактивными моторами J57. Советский Ту-95М-55 при меньшей массе (182 тонны) показал великолепную автономность благодаря двигателям НК-12М, выполнив 107 сложнейших полетов. Успешные пуски 10 ракет Х-55 с барабанной установки МКУ-6-5 подтвердили надежность гидравлических приводов револьверного механизма и правильность алгоритмов комплекса «Дуб», заложив готовый и отработанный ракетный комплекс в проект серийного ракетоносца Ту-95МС.

Вердикт: испытательный фундамент стратегического щита Ту-95МС

Экспериментальный самолет Ту-95М-55 (самолет «М-55») — героическая страница в истории советской стратегической авиации. Ценой напряженного труда испытателей и трагической гибели экипажа Н.Е. Кульчицкого на летающей лаборатории Ту-95М-55 был на 100% отработан и проверен в воздухе революционный комплекс крылатых ракет Х-55 с установкой МКУ-6-5, что позволило СССР в кратчайшие сроки развернуть серийное производство ракетоносцев Ту-95МС и гарантировать ракетно-ядерный паритет на десятилетия вперед.

Дальний стратегический бомбардировщик-ракетоносец Ту-95М-5 (заводской индекс изделие «ВМ-5», ракетный комплекс К-95-26) разрабатывался в ОКБ-156 под руководством А.Н. Туполева в рамках масштабной государственной программы модернизации тяжелой бомбардировочной авиации. Проект создавался на основании Постановления Совета Министров СССР № 104-36 от 13 февраля 1973 года. Самолет предназначался для расширения боевого потенциала чистых бомбардировщиков Ту-95 и Ту-95М путем оснащения их сверхзвуковыми крылатыми ракетами КСР-5 для гарантированного поражения стратегических морских и наземных радиоконтрастных целей без захода в зону зональной ПВО противника.

Главный инженерный замысел проекта «ВМ-5» заключался в дешевой и быстрой адаптации отработанного на самолетах Ту-16К-26 ракетного комплекса К-26 к тяжелому планеру Ту-95М при сохранении возможности полноценного внутреннего бомбометания. В октябре 1973 года на Куйбышевском авиационном заводе № 18 начали переоборудование серийного бомбардировщика Ту-95М (заводской номер № 601 из состава 409-го ТБАП, авиабаза Узин). В октябре 1976 года опытный ракетоносец совершил первый полет и перелетел на летно-испытательную базу в Жуковский. До мая 1977 года самолет выполнил 32 испытательных полета. Однако совместным решением МАП, ВВС и МРТП от 21 мая 1977 года серийную переделку парка Ту-95М в ракетоносцы Ту-95М-5 закрыли в пользу программы Ту-95К-22, обладавшей ракетами Х-22 с более высокими летно-тактическими характеристиками. Опытный борт «ВМ-5» впоследствии послужил фундаментальной летающей лабораторией для испытаний первых советских малогабаритных крылатых ракет Х-55 по программе создания Ту-95МС.

Зачем разрабатывали Ту-95М-5: решение проблемы боевого применения чистых бомбардировщиков

К началу 1970-х годов чистые свободнопадающие бомбардировщики Ту-95 и Ту-95М уже не могли эффективно преодолевать насыщенную зенитно-ракетными комплексами ПВО вероятного противника. В то же время их планеры сохраняли достаточный ресурс, а на вооружении морской и дальней авиации успешно эксплуатировалась высокоскоростная ракета КСР-5.

Конструкторы ОКБ Туполева предложили экономичное решение по превращению устаревающих бомбардировщиков в многоцелевые ракетоносцы:

• Две подкрыльевые ракеты КСР-5 со скоростью 3.5 Маха: под консолями крыла на усиленных балочных держателях разместили две 4-тонные крылатые ракеты КСР-5 с жидкостными двигателями, развивавшие скорость до 3.5 Маха (около 3 700 км/ч) на высоте до 22 000 метров с дальностью пуска до 300-700 км.
• Сохранение свободного бомбоотсека: в отличие от Ту-95К, где грузоотсек был зашит под полуутопленную ракету Х-20, на Ту-95М-5 внутренний бомбовый отсек полностью сохранил штатные балочные держатели для одновременного несения до 12 000 кг обычных или ядерных бомб.
• Бортовой комплекс управления ракетами «Волга»: на самолет установили аппаратуру предстартовой подготовки и ввода координат «Волга», сопряженную со штурманским навигационным комплексом.
• Модернизированный радиолокатор «Рубин-1КВ»: носовую прицельную РЛС заменили на станцию «Рубин-1КВ», обеспечившую обнаружение радиоконтрастных целей на дистанциях свыше 240 км и передачу данных в ГСН ракеты КСР-5.
• Замена кормовой пушечной установки на отсек РЭБ: кормовую башню ДК-12 с пушками АМ-23 демонтировали, разместив в хвостовом конусе мощный комплекс станций активных помех радиоэлектронной борьбы.

Экстерьер и особенности компоновки планера изделия ВМ-5

Внешне Ту-95М-5 легко отличить от базового бомбардировщика Ту-95М по двум массивным аэродинамическим пилонам под консолями крыла снаружи от внешних двигателей для подвески ракет КСР-5, удлиненному радиопрозрачному носовому обтекателю РЛС «Рубин-1КВ» и измененной форме хвостового конуса без пушечных стволов.

Планер сохранил стреловидное цельнометаллическое крыло (35 градусов, площадь 283.7 кв.м), классическую носовую кабину штурмана-навигатора со сплошным остеклением и верхнюю/нижнюю спаренные пушечные турели для самообороны.

Вооружение и оборудование стратегического ракетоносца Ту-95М-5

Комплекс вооружения Ту-95М-5 сочетал сверхзвуковые крылатые ракеты, широкую номенклатуру внутренней бомбовой нагрузки и развитый комплекс радиоэлектронного противодействия.

• Сверхзвуковые крылатые ракеты КСР-5 (2 единицы): 2 подкрыльевые ракеты на балочных пилонах (скорость 3.5 Маха, дальность до 700 км, фугасно-кумулятивная БЧ массой 1 000 кг или термоядерная моноблочная БЧ).
• Противорадиолокационные ракеты КСР-11: возможность подвески ракет КСР-11 с пассивными радиолокационными ГСН для подавления наземных и корабельных РЛС.
• Внутреннее бомбовое вооружение (до 12 000 кг): термостабилизированный отсек с возможностью несения фугасных бомб крупного калибра (ФАБ-1500, ФАБ-3000, ФАБ-5000, ФАБ-9000) или тяжелых ядерных авиабомб.
• Бортовой радиолокационный комплекс «Рубин-1КВ»: импульсный локатор поиска наземных и морских целей с режимом картографирования и передачи координат в ракетную аппаратуру.
• Аппаратура управления ракетной стрельбой «Волга»: блок автоматического расчета траекторий пуска и ввода полетных данных в автопилоты ракет КСР-5.
• Оборонительный пушечный комплекс (4 ствола): 4 скорострельные 23-мм автоматические пушки АМ-23 в двух спаренных турелях (верхней ДТ-В12 и нижней ДТ-Н12, суммарный боезапас — 1 500 снарядов).
• Кормовой комплекс радиоэлектронного подавления (РЭП): мощные станции постановки активных помех в хвостовом отсеке взамен снятой кормовой пушечной установки.
• Навигационно-пилотажный комплекс: система дальней навигации, автопилот АП-15 и радиовысотомеры малых и больших высот.

Двигатели НК-12М и физика смешанного ракетно-бомбового полета

Силовая установка Ту-95М-5 состоит из четырех турбовинтовых двигателей НК-12М конструкции ОКБ-276 под руководством Н.Д. Кузнецова.

Каждый двигатель развивает мощность 15 000 л.с. (суммарная мощность силовой установки — 60 000 л.с. / 44.1 МВт), приводя во вращение соосные четырехлопастные винты АВ-60Н противоположного вращения диаметром 5.6 метра. Колоссальная тяга двигателей позволила 182-тонному самолету нести одновременно две 4-тонные крылатые ракеты на крыле и бомбовый груз внутри фюзеляжа, развивая максимальную скорость до 905 км/ч и сохраняя практическую дальность полета 13 200 км.

Технические характеристики Ту-95М-5 (изделие «ВМ-5»)

Параметры верифицированы по официальным эксплуатационным регламентам ОКБ-156 и материалам государственных летных испытаний опытного самолета № 601:

• Класс: Стратегический бомбардировщик-ракетоносец смешанного ракетно-бомбового применения.
• Максимальная скорость полета: 905 км/ч.
• Крейсерская скорость полета: 720-750 км/ч.
• Практический потолок: 11 900 м.
• Практическая дальность полета: 13 200 км.
• Размах крыла: 50.04 м.
• Длина самолета: 46.17 м.
• Площадь крыла: 283.70 кв.м.
• Максимальная взлетная масса (MTOW): 182 000 кг.
• Масса пустого снаряженного самолета: 84 300 кг.
• Экипаж: 8 человек (командир, помощник, штурман-навигатор, штурман-оператор ракетного комплекса К-26, второй штурман, бортинженеры, бортрадист).
• Силовая установка: 4 × ТВД НК-12М (суммарная мощность 60 000 л.с. / 44 130 кВт).

Ту-95М-5 vs Boeing B-52D Stratofortress (Big Belly): аудит тяжелых ударных платформ середины 1970-х годов

Прямым функциональным, весовым и концептуальным соперником Ту-95М-5 по задаче глубокой модернизации бомбардировщиков первого поколения является американский стратегический бомбардировщик Boeing B-52D Stratofortress (модифицированный по программе Big Belly для несения колоссальной бомбовой нагрузки и применения высокоточного оружия). Сопоставление этих самолетов демонстрирует разницу между советской концепцией 3.5-махового ракетного прорыва и американской тактикой ковровых бомбардировок.

Параметр	Ту-95М-5 (комплекс К-95-26, СССР)	Boeing B-52D Stratofortress Big Belly (США)
Максимальная взлетная масса (MTOW)	182 000 кг	204 000 кг
Силовая установка	4 × ТВД НК-12М (60 000 э.л.с.)	8 × ТРД Pratt & Whitney J57-P-29WA (37 000 кгс)
Сверхзвуковые крылатые ракеты	2 × КСР-5 (3.5 Маха, дальность до 700 км)	Отсутствуют (только свободнопадающие бомбы)
Максимальная бомбовая нагрузка	до 12 000 кг во внутреннем отсеке	до 27 000 кг (84 бомбы внутри + 24 на пилонах)
Практическая дальность без дозаправки	13 200 км	11 600 км
Оборонительное вооружение и РЭБ	4 × 23-мм АМ-23 + кормовой комплекс РЭП	4 × 12.7-мм Browning M3 + станции РЭБ

Сравнительный инженерный расчет показывает диаметрально противоположные приоритеты модернизации. Американский B-52D после доработки по программе Big Belly получил гигантскую бомбовую емкость (до 27 тонн фугасных бомб), став идеальным оружием зонального поражения во Вьетнаме, однако был вынужден сбрасывать бомбы непосредственно над целью, неся тяжелые потери от вьетнамских ЗРК С-75. Советский Ту-95М-5 создавался для нанесения ударов с безопасной дистанции: две ракеты КСР-5 со скоростью 3.5 Маха позволяли поражать защищенные центры за сотни километров от рубежа пуска, а наличие свободного бомбоотсека сохраняло универсальность носителя. Однако детальный аудит показал, что переоборудование бомбардировщиков Ту-95М в ракетоносцы Ту-95М-5 проигрывало параллельной программе Ту-95К-22 с ракетами Х-22 по дальности пуска и боевому потенциалу, что привело к обоснованному закрытию проекта в пользу более совершенных машин.

Вердикт: рациональный шаг к стратегическому ракетоносцу Ту-95МС

Стратегический бомбардировщик-ракетоносец Ту-95М-5 (изделие «ВМ-5») — показательный пример грамотной инженерной расстановки приоритетов. Своевременный отказ от серийного производства компромиссного ракетоносца КСР-5 позволил сосредоточить ресурсы на комплексе Ту-95К-22, а сам опытный борт № 601 стал незаменимым летающим стендом для испытаний малогабаритных стратегических крылатых ракет Х-55, открыв эру современных ракетоносцев Ту-95МС.

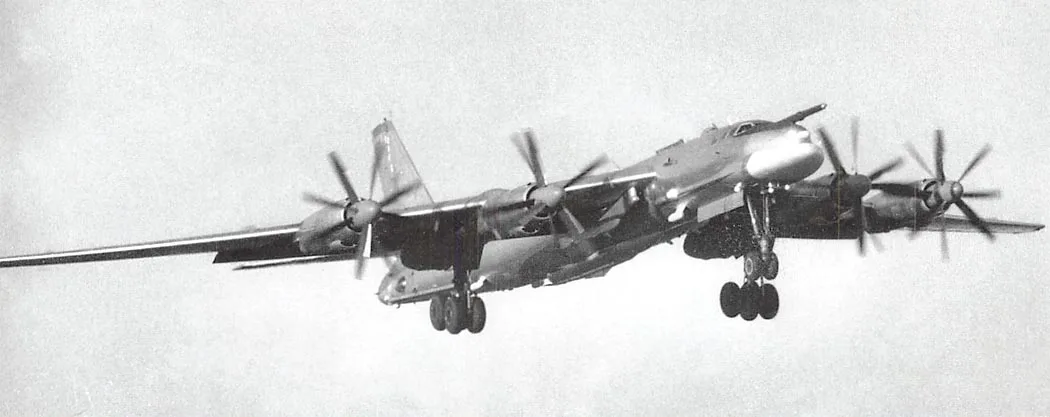

Дальний стратегический бомбардировщик-ракетоносец Ту-95К-22 (заводской индекс комплекс К-22, заводской шифр самолета — изделие «ВК-22») стал наиболее глубокой и масштабной программой модернизации самолетов первого поколения семейства Ту-95. Самолет проектировался в ОКБ-156 под руководством А.Н. Туполева для коренного перевооружения строевых ракетоносцев Ту-95КД и Ту-95КМ на принципиально новый сверхзвуковой ракетный комплекс большой дальности К-22 с тяжелыми крылатыми ракетами Х-22Н, Х-22П и Х-22НА (унифицированными с дальними сверхзвуковыми ракетоносцами Ту-22М).

Главный инженерный смысл создания модификации «ВК-22» заключался в переходе от устаревшей одиночной дозвуковой ракеты Х-20 с радиокомандным наведением к массированному залпу автономных сверхзвуковых ракет Х-22, летящих к цели со скоростью до 4.0 Махов (около 4 000 км/ч) по аэробаллистическим траекториям. Первый полет опытного образца ракетоносца состоялся 30 октября 1975 года. После завершения длительного цикла совместных государственных испытаний комплекс был официально принят на вооружение в 1987 году. В вариант Ту-95К-22 на Куйбышевском авиазаводе № 18 и авиаремонтных заводах ВВС переоборудовали значительную часть парка ранее построенных ракетоносцев Ту-95КД и Ту-95КМ, превратив ветеранов Дальней авиации в мощные трехракетные ударные комплексы.

Зачем создавали Ту-95К-22: решение проблемы преодоления зональной ПВО ракетами на 4 Маха

К середине 1970-х годов ракета Х-20М комплекса К-20 безнадежно устарела. Ее радиокомандная система наведения требовала от экипажа Ту-95КМ вести ракету лучом бортовой РЛС почти до самой цели, сближаясь с зоной действия корабельных зенитно-ракетных комплексов Aegis (ЗРК SM-2) и сухопутных ЗРК Patriot на опасное расстояние. Требовалось дать тяжелому носителю возможность залпового пуска ракет по принципу «выстрелил и забыл» с запредельными скоростями прорыва объектовой обороны.

Инженеры ОКБ Туполева решили эту задачу полной перестройкой вооружения и радиоэлектронного комплекса ракетоносца:

• Перевооружение на сверхзвуковые ракеты Х-22: комплекс адаптировали под применение тяжелых 6-тонных крылатых ракет Х-22 с жидкостными ракетными двигателями, развивающими скорость 3.5-4.0 Маха на высоте до 22 500 метров с дальностью автономного полета до 450-500 км.
• Комбинированная схема подвески до трех ракет Х-22: разработали уникальную многоточечную систему размещения оружия: один полуутопленный фюзеляжный балочный держатель БД-206 под брюхом и два мощных крыльевых балочных пилона БД-45К (или БД-45Ф) под центропланом, доведя вес залпа до 17.7 тонн.
• Монтаж мощной носовой РЛС «ПНА-Д»: взамен старого радара «ЯД» в носовой части фюзеляжа смонтировали многофункциональный радиолокационный комплекс «ПНА-Д» (унифицированный с ракетоносцами Ту-22М2 и Ту-22М3) под увеличенным радиопрозрачным обтекателем, обеспечивший обнаружение авианосных групп на дистанциях до 400-500 км.
• Замена кормовой турели на скорострельную пушку ГШ-23: старую установку ДК-12 с пушками АМ-23 демонтировали, установив новую кормовую установку с двуствольной 23-мм пушкой ГШ-23 (ГШ-23Л), скорострельностью 3 200 выстрелов в минуту, радиоприцелом ПРС-4 «Криптон» и тепловыми ловушками.
• Демонтаж фюзеляжных турелей и облегчение планера: верхнюю (ДТ-В12) и нижнюю (ДТ-Н12) пушечные турели полностью срезали, а их проемы наглухо зашили листовым дюралюминием, компенсировав возросший вес ракетного вооружения и освободив отсеки под новую аппаратуру РЭБ СПС-151/152/153.

Экстерьер и особенности планера изделия ВК-22

Внешне Ту-95К-22 безошибочно отличается от всех ранних ракетоносцев крупным расширенным радиопрозрачным обтекателем носовой РЛС «ПНА-Д», массивными подкрыльевыми пилонами БД-45К в корневых частях крыла, полуутопленной подфюзеляжной балкой БД-206 и гладким фюзеляжем без башенных пушечных турелей.

Кормовая часть получила измененную форму хвостового конуса под установку пушки ГШ-23Л и блоки отстрела пассивных помех. Планер сохранил классическое стреловидное крыло (35 градусов, площадь 283.7 кв.м) и штангу топливоприемника системы дозаправки в носу.

Вооружение и оборудование стратегического ракетоносца Ту-95К-22

Комплекс оборудования и вооружения Ту-95К-22 стал вершиной огневой мощи тяжелой противокорабельной и стратегической авиации 1980-х годов.

• Сверхзвуковые крылатые ракеты большой дальности Х-22: возможность несения от 1 до 3 ракет (Х-22Н с активной радиолокационной ГСН против кораблей, Х-22П с пассивной противорадиолокационной ГСН против РЛС ПВО и Х-22НА с автономной инерциальной системой для ударов по площадным координатам). Скорость полета ракеты — до 4.0 Махов, масса фугасно-кумулятивной БЧ — 1 000 кг (или термоядерная моноблочная БЧ от 350 кт до 1 Мт).
• Узлы внешней подвески ракет: подфюзеляжный балочный держатель БД-206 и два подкрыльевых держателя БД-45К (БД-45Ф).
• Бортовой радиолокационный комплекс «ПНА-Д»: импульсно-доплеровская РЛС обнаружения целей, картографирования рельефа и предстартового ввода целеуказания в головки самонаведения ракет Х-22.
• Оборонительный кормовой артиллерийский комплекс: 1 двуствольная 23-мм автоматическая пушка ГШ-23 (ГШ-23Л / 9-А-472) с боекомплектом 350-400 снарядов, сопряженная с радиолокационным прицелом ПРС-4 «Криптон» и оптическим прицелом.
• Комплекс радиоэлектронного подавления: станции активных помех СПС-151, СПС-152, СПС-153 («Лютик» / «Сирень»), система предупреждения об облучении СПО-3 и кассетные автоматы отстрела дипольных отражателей и тепловых ловушек АСО-2Б.
• Навигационно-пилотажный комплекс: бортовая аппаратура сопряжения и подготовки ракет «Стрела», курсовая система КС-6Д, доплеровский измеритель скорости ДИСС-1 и автопилот АП-15.
• Система дозаправки в воздухе: носовая телескопическая штанга комплекса «шланг-конус» для приема керосина от танкеров 3МС-2 и Ил-78.
• Максимальная боевая нагрузка: до 15 000-17 700 кг (3 подвешенные ракеты Х-22).

Двигатели НК-12МВ и физика трехракетного полета

Силовая установка Ту-95К-22 состоит из четырех турбовинтовых двигателей НК-12МВ конструкции ОКБ-276 под руководством Н.Д. Кузнецова.

Каждый двигатель развивает эквивалентную мощность 15 000 л.с. (суммарная мощность силовой установки — 60 000 л.с. / 44.1 МВт), приводя во вращение соосные четырехлопастные винты АВ-60Н противоположного вращения диаметром 5.6 метра. Полноразмерная подвеска трех тяжелых 6-тонных ракет Х-22 на внешних пилонах увеличивала лобовое сопротивление планера, снижая максимальную скорость с 900 до 810-840 км/ч. Однако огромный крутящий момент двигателей НК-12МВ и запас топлива гарантировали 185-тонному ракетоносцу практическую дальность до 12 000 км без заправки и до 15 000 км с дозаправкой в воздухе.

Технические характеристики ракетоносца Ту-95К-22 (комплекс К-22)

Технические характеристики Ту-95К-22 (комплекс К-22)

Параметры верифицированы по официальным эксплуатационным формулярам Дальней авиации для серийных ракетоносцев Ту-95К-22:

• Класс: Тяжелый стратегический ракетоносец дальней зоны.
• Максимальная скорость полета без ракет: 880-900 км/ч.
• Максимальная скорость с ракетами Х-22: 810-840 км/ч.
• Крейсерская скорость полета: 750 км/ч.
• Практический потолок: 11 900 м.
• Практическая дальность без дозаправки: 10 500-12 000 км (в зависимости от числа ракет).
• Практическая дальность с одной дозаправкой: до 14 500-15 000 км.
• Размах крыла: 50.04 м.
• Длина самолета: 46.90 м.
• Площадь крыла: 283.70 кв.м.
• Максимальная взлетная масса (MTOW): 185 000 кг.
• Масса пустого снаряженного самолета: 90 000 кг.
• Экипаж: 8-9 человек (командир, помощник, штурман-навигатор, штурман-оператор ракетного комплекса, второй штурман, бортинженеры, бортрадист, кормовой стрелок-оператор).
• Силовая установка: 4 × ТВД НК-12МВ (суммарная мощность 60 000 л.с. / 44 130 кВт).

Ту-95К-22 vs Boeing B-52H Stratofortress (AGM-69 SRAM / AGM-86 ALCM): аудит стратегических ракетоносцев 1980-х годов

Прямым функциональным, весовым и технологическим конкурентом Ту-95К-22 по задаче нанесения массированных ударов крылатыми ракетами является американский тяжелый стратегический ракетоносец Boeing B-52H Stratofortress (прошедший в 1980-х годах оснащение дозвуковыми крылатыми ракетами большой дальности AGM-86B ALCM и аэробаллистическими ракетами AGM-69 SRAM). Сопоставление платформ наглядно демонстрирует принципиальную разницу в концепциях прорыва противовоздушной обороны.

Параметр	Ту-95К-22 (комплекс К-22, СССР)	Boeing B-52H Stratofortress (США)
Максимальная взлетная масса (MTOW)	185 000 кг	221 000 кг
Силовая установка	4 × ТВД НК-12МВ (60 000 э.л.с.)	8 × ТРДД Pratt & Whitney TF33-P-3 (61 600 кгс)
Скорость прорыва крылатых ракет	до 4.0 Махов (Х-22Н, гиперзвуковой бросок)	0.73 Маха (AGM-86B ALCM, дозвуковая маловысотная)
Дальность пуска ракет	450-500 км	2 400 км (AGM-86B ALCM)
Количество крылатых ракет в залпе	до 3 ракет Х-22 (масса 17.7 т)	до 12-20 ракет ALCM / SRAM
Оборонительное артиллерийское вооружение	1 × 23-мм ГШ-23Л (3200 выст/мин, РЛС «Криптон»)	1 × 20-мм M61A1 Vulcan (6000 выст/мин, РЛС AN/ASG-21)

Сравнительный инженерный аудит раскрывает противоположные конструкторские подходы двух сверхдержав. Американский B-52H сделал ставку на дальний рубеж пуска: его 20 малогабаритных ракет AGM-86B могли запускаться с расстояния 2 400 км, оставаясь вне досягаемости советских перехватчиков, однако сами ракеты летели к целям на медленной дозвуковой скорости (около 800 км/ч) и могли перехватываться комплексами С-300 и истребителями МиГ-31. Советский Ту-95К-22 реализовывал концепцию сокрушительного гиперзвукового удара: его ракеты Х-22 неслись к цели со скоростью 4 Маха на высоте 22 км, делая их абсолютно неуязвимыми для подавляющего большинства зенитных ракетных систем флота и ПВО 1980-х годов. Появление на Ту-95К-22 современной РЛС «ПНА-Д», пушки ГШ-23Л и станций РЭБ серии СПС позволило флоту и Дальней авиации надежно парировать угрозу со стороны авианосных соединений вероятного противника.

Вердикт: сверхзвуковой рубеж советского ракетоносного флота

Стратегический бомбардировщик-ракетоносец Ту-95К-22 (комплекс К-22) — выдающийся триумф советской модернизационной программы. Переход на скоростные 4-маховые ракеты Х-22, интеграция мощного радара «ПНА-Д», скорострельной пушки ГШ-23 и передовых комплексов РЭБ превратили заслуженный планер Ту-95 в грозное оружие морского и континентального сдерживания, остававшееся на боевом дежурстве до середины 1990-х годов.

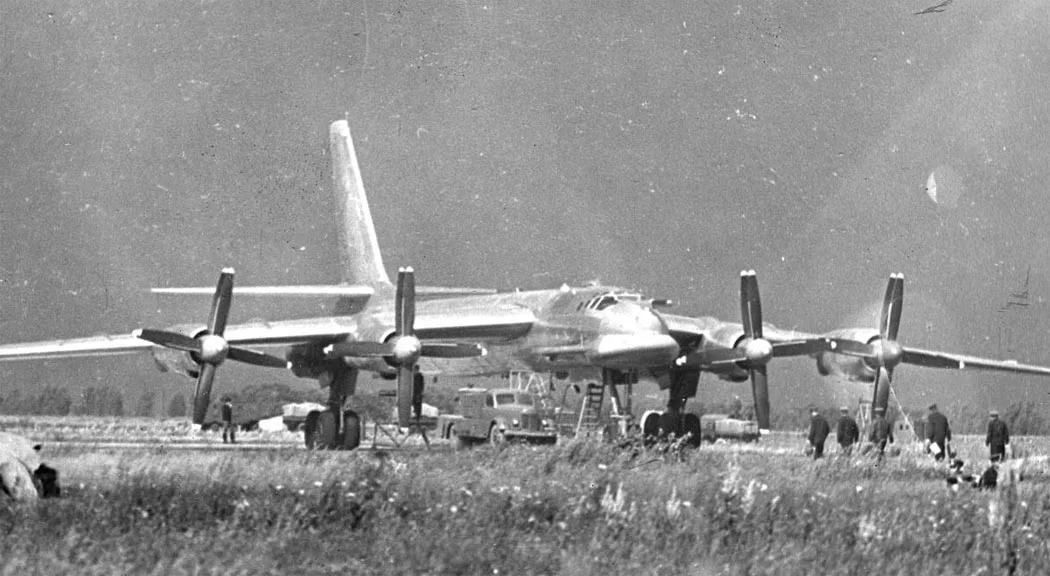

Дальний стратегический бомбардировщик-ракетоносец Ту-95КМ (заводской шифр модификация «КМ», глубокая модернизация комплекса Ту-95КД-20) стал основой стратегических ракетоносных сил Дальней авиации СССР на рубеже 1970-х и 1980-х годов. Программа модернизации разрабатывалась в ОКБ-156 под руководством А.Н. Туполева для поддержания высокой боевой эффективности тяжелых турбовинтовых ракетоносцев в условиях резкого усложнения радиоэлектронной обстановки и насыщения ПВО вероятного противника зенитно-ракетными комплексами нового поколения.

Главный инженерный смысл создания версии «КМ» заключался в комплексном обновлении бортового радиоэлектронного оборудования, навигационных систем и радиолиний наведения ракеты без дорогостоящей переделки силового набора планера. В конце 1960-х годов на Куйбышевском авиазаводе № 18 и ремонтных заводах ВВС весь строевой парк ракетоносцев Ту-95КД прошел через программу заводского обновления. Первый полет модернизированного ракетоносца Ту-95КМ состоялся в 1969 году. Самолет получил улучшенный ракетный комплекс с термоядерной крылатой ракетой Х-20М, помехозащищенные прицельные радиолокаторы, средства радиотехнической разведки и съемные фильтрогондолы для забора проб воздуха при радиационном мониторинге ядерных полигонов.

Зачем создавали Ту-95КМ: решение проблемы радиопомех и старения элементной базы авионики

К концу 1960-х годов ламповая авионика ранних Ту-95КД устарела. Радиостанции первого поколения имели низкую стабильность частоты, аналоговые радиокомпасы давали заметные погрешности на трансарктических маршрутах, а штатный радиолокационный прицел кормовых пушек ПРС-1 «Аргон» легко глушился бортовыми станциями помех американских перехватчиков F-4 Phantom II.

Инженеры ОКБ Туполева решили эту задачу тотальным переоснащением бортовой радиоэлектроники:

• Модернизированная крылатая ракета Х-20М: комплекс доработали под применение ракеты Х-20М с улучшенной точностью автопилота, термоядерной боевой частью повышенной мощности и увеличенной до 450-600 км дальностью автономного полета.
• Помехозащищенный кормовой радиоприцел ПРС-4 «Криптон»: старый локатор ПРС-1 «Аргон» заменили на импульсно-доплеровский прицел «Криптон», обеспечивший устойчивое автосопровождение скоростных истребителей на фоне помех.
• Новый комплекс радиоэлектронной защиты: станцию активных радиопомех СПС-2 заменили на более мощную широкополосную станцию СПС-3, а старую станцию оповещения об облучении СПО-2 заменили на чувствительную систему СПО-3, регистрировавшую подсветку новейшими радарами ЗРК.
• Интеграция пилотажно-навигационной системы «Путь-1Б»: штурманский комплекс усилили автоматизированной полупроводниковой системой «Путь-1Б», точной курсовой системой КС-6Д, доплеровским измерителем скорости и сноса ДИСС-1 и аппаратурой радионавигации РСБН-2С.
• Аппаратура радиотехнической и радиационной разведки: на ракетоносец установили пассивный комплекс разведки «Ромб-4», а под консолями крыла смонтировали замки под съемные гондолы с фильтрами для забора проб радиоактивных аэрозолей в районах иностранных полигонов (включая китайский ядерный полигон Лобнор).

Экстерьер и особенности планера модернизации Ту-95КМ

Внешне Ту-95КМ сохранил классический силуэт ракетоносца Ту-95КД с длинной выдвижной штангой топливоприемника системы дозаправки в носу и массивным нижним обтекателем РЛС «ЯД-М», отличаясь измененной формой радиопрозрачного колпака кормовой РЛС «Криптон» и небольшими антенными наплывами системы «Ромб-4».

Планер сохранил стреловидное цельнометаллическое крыло (35 градусов, площадь 283.7 кв.м), глубокий полуутопленный вырез в центроплане под ракету Х-20М и усиленные пилоны под крылом для подвески съемных контейнеров радиационной разведки.

Вооружение и оборудование стратегического ракетоносца Ту-95КМ

Комплекс вооружения и оборудования Ту-95КМ объединил стратегическую ракету Х-20М, передовое связное и навигационное оборудование, средства РЭБ и пушечную систему самообороны.

• Сверхзвуковая крылатая ракета Х-20М: 1 полуутопленная ракета под фюзеляжем (масса 11 600 кг, скорость 2.0 Маха, дальность пуска от 450 до 600 км, термоядерная БЧ мегатонного класса).
• Бортовой радиолокационный комплекс «ЯД-М»: модернизированная носовая РЛС обнаружения целей и непрерывной передачи радиокоманд коррекции траектории ракеты.
• Кормовой радиоприцел ПРС-4 «Криптон»: радиолокационный прицел наведения кормовой стрелковой установки с улучшенной помехозащитой.
• Навигационно-пилотажный комплекс: система траекторного управления «Путь-1Б», курсовая система КС-6Д, доплеровский измеритель скорости ДИСС-1, система РСБН-2С и радиовысотомер малых высот РВ-УМ.
• Связное и пеленгационное оборудование: радиокомпас АРК-11, командная УКВ станция РСИУ-5 и мощная дальняя КВ радиостанция 1-РСБ-70А.
• Оборонительный пушечный комплекс (6 стволов): 6 скорострельных 23-мм автоматических пушек АМ-23 в трех спаренных турелях (верхняя установка ДТ-В12, нижняя установка ДТ-Н12 и кормовая установка ДК-12, суммарный боекомплект — 2 500 снарядов).
• Комплекс радиоэлектронного противодействия: станция активных помех СПС-3, станция предупреждения об облучении СПО-3 и автоматы выброса диполей АСО-95.
• Подвесные фильтрогондолы: 2 съемных подкрыльевых контейнера для забора проб радиоактивных осадков и газов в стратосфере.
• Система дозаправки топливом в воздухе «Конус»: носовая телескопическая штанга для приема керосина от танкеров 3МС-2 и М-4-2.

Двигатели НК-12МВ и физика ракетоносного полета

Силовая установка Ту-95КМ состоит из четырех турбовинтовых двигателей НК-12МВ конструкции ОКБ-276 под руководством Н.Д. Кузнецова.

Каждый двигатель развивает эквивалентную мощность 15 000 л.с. (суммарная мощность — 60 000 л.с. / 44.1 МВт), приводя во вращение соосные четырехлопастные винты АВ-60Н противоположного вращения диаметром 5.6 метра. Силовая установка разгоняет 185-тонный ракетоносец до максимальной скорости 910 км/ч. С одной дозаправкой в воздухе практическая дальность комплекса составляет до 15 000 км, гарантируя тактический радиус действия от 6 340 до 8 250 км в зависимости от профиля высоты пуска ракеты.

Технические характеристики Ту-95КМ (комплекс Ту-95К-20М)

Параметры верифицированы по официальным эксплуатационным регламентам Дальней авиации для серийных ракетоносцев Ту-95КМ:

• Класс: Модернизированный стратегический бомбардировщик-ракетоносец.
• Максимальная скорость полета: 910 км/ч.
• Крейсерская скорость полета: 750-780 км/ч.
• Практический потолок: 11 800 м.
• Практическая дальность без дозаправки: 10 500 км (с ракетой Х-20М).
• Практическая дальность с одной дозаправкой в воздухе: до 15 000 км.
• Боевой радиус действия с Х-20М: 6 340 — 8 250 км (с дозаправкой).
• Размах крыла: 50.04 м.
• Длина самолета: 46.90 м.
• Площадь крыла: 283.70 кв.м.
• Максимальная взлетная масса (MTOW): 185 000 кг.
• Масса пустого снаряженного самолета: 90 000 кг.
• Экипаж: 9 человек (командир, помощник, штурман-навигатор, штурман-оператор ракеты Х-20М, второй штурман, бортинженеры, бортрадист, кормовой стрелок).
• Силовая установка: 4 × ТВД НК-12МВ (суммарная мощность 60 000 л.с. / 44 130 кВт).

Ту-95КМ vs Boeing B-52G Stratofortress (Phase VI Avionics): аудит модернизированных стратегических ракетоносцев рубежа 1970-х годов

Прямым функциональным, весовым и временным конкурентом Ту-95КМ по задаче стратегической доставки тяжелых сверхзвуковых крылатых ракет является американский тяжелый бомбардировщик Boeing B-52G Stratofortress, прошедший в конце 1960-х годов масштабную программу модернизации БРЭО Phase VI для применения ракет AGM-28B Hound Dog. Сопоставление платформ показывает различия в архитектуре радиоэлектроники и тактике наведения ракет.

Параметр	Ту-95КМ (СССР)	Boeing B-52G Stratofortress Phase VI (США)
Максимальная взлетная масса (MTOW)	185 000 кг	221 000 кг
Силовая установка	4 × ТВД НК-12МВ (60 000 э.л.с.)	8 × ТРД Pratt & Whitney J57-P-43W (36 400 кгс)
Крылатые ракеты на подвеске	1 × Х-20М (2.0 Маха, дальность до 600 км)	2 × AGM-28B Hound Dog (2.1 Маха, дальность до 1 100 км)
Принцип наведения ракеты	Радиокомандный (требует подсветки с РЛС «ЯД-М»)	Автономный (инерциальная система LN-15)
Оборонительное пушечное вооружение	6 × 23-мм АМ-23 (РЛС «Криптон»)	4 × 12.7-мм Browning M2 (РЛС AN/ASG-15)
Попутная радиационная разведка	Да (подкрыльевые фильтрогондолы)	Отсутствует (требовались спецборты WC-135)

Сравнительный инженерный аудит честно выявляет сильные и слабые стороны обеих платформ. Американский B-52G с модернизацией Phase VI обладал превосходством по тактике ракетного удара: его ракеты AGM-28B имели автономную инерциальную навигацию, что позволяло носителю выполнять пуск с дистанции 1 100 км и сразу разворачиваться на обратный курс. На Ту-95КМ радиокомандный тракт ракеты Х-20М требовал от экипажа продолжать полет в сторону цели для непрерывного сопровождения и передачи радиокоманд радаром «ЯД-М», сближаясь с зоной ПВО на расстояние 260-380 км. В то же время советский ракетоносец выигрывал по надежности пушечной самообороны благодаря шести 23-мм пушкам АМ-23 с новым радаром «Криптон» и обладал уникальной гибкостью: за счет подкрыльевых фильтрогондол и комплекса «Ромб-4» Ту-95КМ совмещал функции ударного ракетоносца и стратегического разведчика ядерных испытаний.

Вердикт: надежный ветеран ракетно-ядерного сдерживания

Стратегический бомбардировщик-ракетоносец Ту-95КМ — образцовый пример продления жизненного цикла боевого комплекса путем точечной модернизации авионики. Установка комплекса «Путь-1Б», радара «Криптон», систем СПС-3, СПО-3 и доработка ракеты Х-20М позволили ВВС СССР с минимальными финансовыми затратами поддерживать высокий потенциал стратегического сдерживания вплоть до масштабного перехода на комплексы следующего поколения Ту-95К-22 и Ту-95МС.

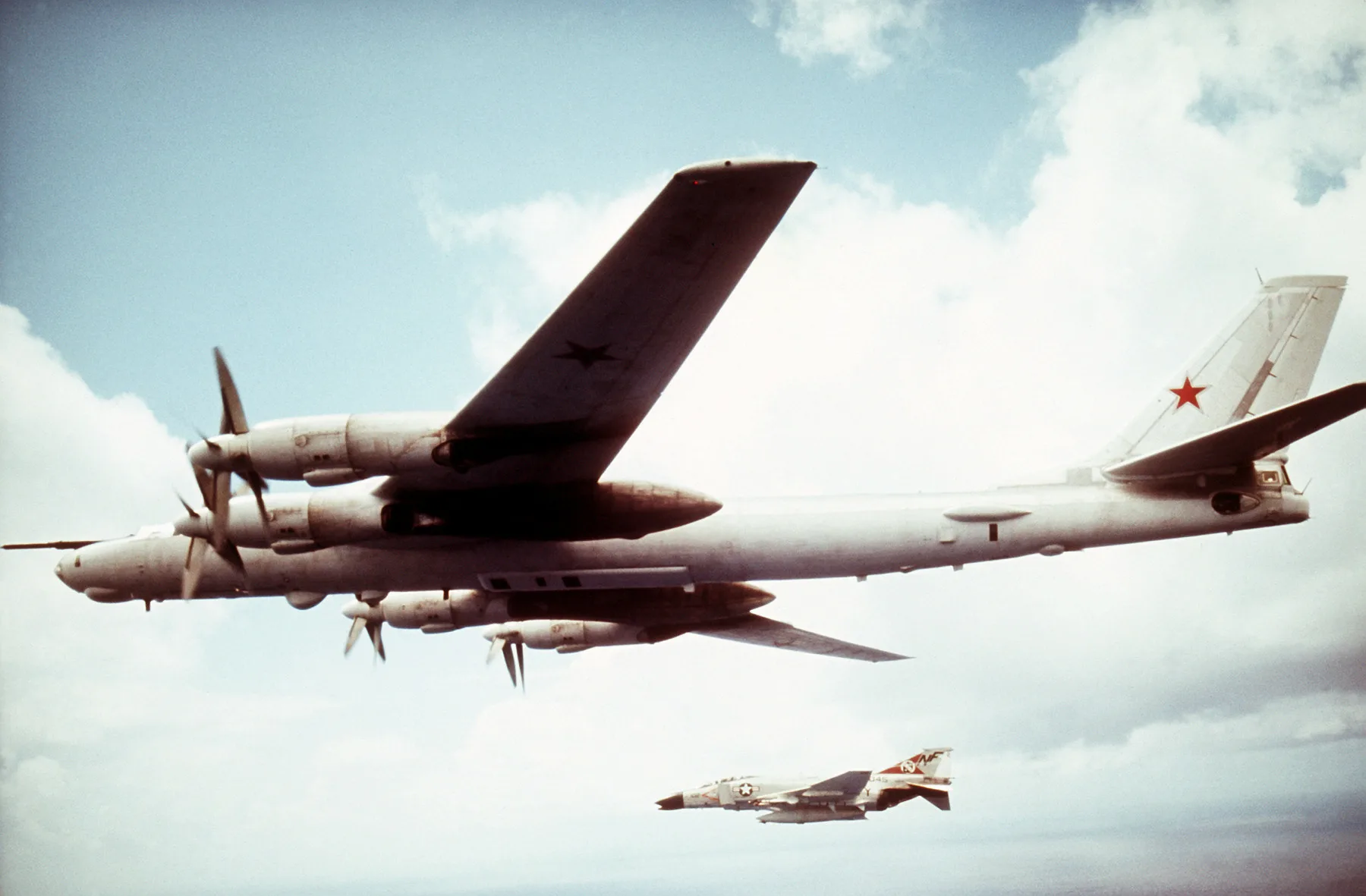

Дальний стратегический самолет-разведчик Ту-95МР (заводской шифр изделие «ВР», в проектных документах также фигурировал как Ту-95Р и Ту-95МР-2) стал основным средством глубокой воздушной фото- и радиотехнической разведки Дальней авиации ВВС СССР. Самолет проектировался в ОКБ-156 под руководством А.Н. Туполева на основании Постановления Совета Министров СССР от 20 мая 1960 года и правительственного Распоряжения от 9 января 1962 года. Машина создавалась для ведения комплексной стратегической разведки континентальных и приморских театров военных действий, вскрытия дислокации резервов, аэродромных узлов и позиционных районов ПВО вероятного противника на межконтинентальных дальностях.

Главный инженерный замысел проекта «ВР» заключался в создании высокоавтоматизированного разведывательного комплекса на базе дальнего бомбардировщика Ту-95М с установкой оптических, радиолокационных и радиотехнических средств фиксации данных без потери летно-технических характеристик базовой машины. На Куйбышевском авиазаводе № 18 четыре серийных бомбардировщика переоборудовали в разведывательный вариант. Головной борт (заводской номер № 410) проходил государственные заводские испытания с 12 ноября по 19 декабря 1964 года. В процессе испытаний экипаж отработал три стыковки с танкером М-4-2, включая сложнейшую ночную дозаправку с приемом почти 50 тонн керосина, что позволило довести практическую дальность полета Ту-95МР до 17 400 км. Самолеты несли непрерывную службу до второй половины 1980-х годов, после чего были переоборудованы в учебные машины Ту-95У.

Зачем создавали Ту-95МР: решение проблемы комплексного вскрытия тыловой инфраструктуры

В начале 1960-х годов Дальней авиации требовался стратегический разведчик, способный добывать объективные данные о защищенных объектах противника днем, ночью и в сплошной облачности. Устаревший оптический бомбоприцел ОПБ-11РМ и панорамный локатор «Рубидий-ММ» не обладали необходимой разрешающей способностью для дешифрирования малоразмерных наземных целей.

Инженеры ОКБ Туполева решили эту задачу установкой многодиапазонного разведывательного комплекса:

• Модернизированная обзорная РЛС «Рубин-1Д» с фотоприставкой: штатный радар заменили на мощную импульсную станцию «Рубин-1Д», оснащенную специализированной фоторегистрирующей приставкой, которая автоматически покадрово фотографировала радиолокационное изображение экрана для последующего дешифрирования береговых линий, портов и крупных промышленных узлов.
• Сменный комплекс аэрофотоаппаратов (АФА) в грузоотсеке: бомбовый отсек герметизировали, оснастили системой обогрева и установили быстросъемные кассетные рамы под различные наборы фотокамер (дневные длиннофокусные аппараты для съемки с высоты 10 000-12 000 м, аппараты для площадного картографирования и ночные камеры с системой отстрела осветительных авиабомб).
• Аппаратура радиотехнической разведки (РТР): в хвостовой части фюзеляжа смонтировали широкодиапазонные станции пассивного поиска, фиксировавшие координаты и параметры работы стационарных радиолокаторов раннего предупреждения и командных пунктов ПВО.
• Носовая штанга системы дозаправки в воздухе: оснащение самолета системой «шланг-конус» позволило выполнять стратегические 18-часовые полеты вдоль границ потенциального противника с возвращением на базовые аэродромы.
• Сохранение штатной пушечной обороны: в отличие от морского разведчика Ту-95РЦ, на Ту-95МР полностью сохранили все три спаренные пушечные турели (6 пушек АМ-23), что гарантировало круговую защиту от атак высотных перехватчиков при выполнении фотогалсов.

Экстерьер и особенности планера изделия ВР

Внешне Ту-95МР сохранил классические обводы стратегического бомбардировщика Ту-95М, отличаясь длинной выдвижной штангой топливоприемника над носовой частью, измененной формой радиопрозрачного носового обтекателя РЛС «Рубин-1Д», наличием фотолюков с оптическими стеклами в нижней части створок грузоотсека и небольшими радиопрозрачными наплывами станций РТР в хвостовой секции.

Планер имеет цельнометаллическое стреловидное крыло (35 градусов, площадь 283.7 кв.м), классическую носовую кабину штурмана с круговым остеклением и 4 мощных двигателя НК-12М.

Оборудование и разведывательный комплекс самолета Ту-95МР

Бортовое оборудование Ту-95МР объединило оптико-электронные, радиолокационные и связные комплексы для ведения автономной стратегической разведки.

• Бортовая радиолокационная станция «Рубин-1Д»: панорамный локатор обзора поверхности со встроенной фотоприставкой для непрерывной фиксации радиолокационной обстановки.
• Комплекс длиннофокусных аэрофотоаппаратов дневной съемки: специализированные фотокамеры высокого разрешения типа АФА-42/100 и АФА-42/75 для детальной видовой разведки баз и аэродромов с больших высот.
• Топографические и панорамные фотокамеры: комплект аппаратов типа АФА-42/20 для маршрутной фотосъемки широких полос местности.
• Комплекс аппаратуры ночного фотографирования: ночные аэрофотоаппараты НАФА, синхронизированные с автоматом сброса осветительных фотоавиабомб ФОТАБ из специального кассетного отсека.
• Станция радиотехнической разведки (РТР): аппаратура радиоэлектронного пеленгования и записи радиосигналов с антенными постами в хвостовой части.
• Оборонительный пушечный комплекс (6 стволов): 6 скорострельных 23-мм автоматических пушек АМ-23 в трех спаренных установках (верхняя турель ДТ-В12, нижняя ДТ-Н12 и кормовая ДК-12 с радиоприцелом «Аргон», суммарный боекомплект — 2 500 снарядов).
• Система дозаправки в воздухе «Конус»: носовой топливоприемник и магистральный трубопровод по правому борту фюзеляжа для приема до 50 тонн топлива.
• Навигационно-пилотажный комплекс: автопилот АП-15, астрокомпас АК-53П, навигационный комплекс дальней связи и радиовысотомеры РВ-2 и РВ-17.

Двигатели НК-12М и дальность беспосадочного броска

Силовая установка Ту-95МР состоит из четырех турбовинтовых двигателей НК-12М конструкции ОКБ-276 под руководством Н.Д. Кузнецова.

Каждый двигатель развивает эквивалентную мощность 15 000 л.с. (суммарная мощность — 60 000 л.с. / 44.1 МВт), приводя во вращение соосные четырехлопастные винты АВ-60Н диаметром 5.6 метра. Силовая установка обеспечивает 176-тонному разведчику максимальную скорость до 910 км/ч. Высокая экономичность ТВД в сочетании с одной дозаправкой в воздухе позволила получить рекордную практическую дальность полета 17 400 км, перекрывая трансарктические и океанские маршруты патрулирования.

Технические характеристики Ту-95МР (изделие «ВР»)

Параметры верифицированы по официальным эксплуатационным регламентам Дальней авиации для серийных самолетов-разведчиков Ту-95МР:

• Класс: Дальний стратегический самолет фото- и радиотехнической разведки.
• Максимальная скорость полета: 910 км/ч.
• Крейсерская скорость полета: 768 км/ч.
• Практический потолок: 11 600 м.
• Практическая дальность без дозаправки: 13 200 км.
• Практическая дальность с одной дозаправкой в воздухе: 17 400 км.
• Размах крыла: 50.04 м.
• Длина самолета: 46.17 м.
• Площадь крыла: 283.70 кв.м.
• Максимальная взлетная масса (MTOW): 176 000 кг.
• Масса пустого снаряженного самолета: 90 000 кг.
• Экипаж: 8 человек (командир, второй пилот, штурман-навигатор, второй штурман-оператор разведоборудования, бортинженеры, бортрадист, стрелки).
• Силовая установка: 4 × ТВД НК-12М (суммарная мощность 60 000 л.с. / 44 130 кВт).

Ту-95МР vs Boeing RB-52B Stratofortress: аудит тяжелых стратегических разведчиков 1960-х годов

Прямым функциональным, весовым и историческим зарубежным аналогом Ту-95МР по задаче ведения глубокой фото- и радиотехнической разведки является американский стратегический самолет-разведчик Boeing RB-52B Stratofortress (модификация с герметичной двухместной разведывательной капсулой, монтируемой в бомбоотсеке). Сопоставление этих тяжелых комплексов демонстрирует разницу между советской турбовинтовой системой с широким оптическим обзором и американским реактивным самолетом со съемным контейнером разведки.

Параметр	Ту-95МР (изделие «ВР», СССР)	Boeing RB-52B Stratofortress (США)
Максимальная взлетная масса (MTOW)	176 000 кг	190 500 кг
Силовая установка	4 × ТВД НК-12М (60 000 э.л.с.)	8 × ТРД Pratt & Whitney J57-P-1W (35 600 кгс)
Практическая дальность с одной дозаправкой	17 400 км	15 000 км
Радиолокационная фоторегистрация	РЛС «Рубин-1Д» с фотоприставкой	РЛС AN/APS-23 (без прямого покадрового фотоконтроля)
Оборонительное пушечное вооружение	6 × 23-мм АМ-23 (3 турели, круговая защита)	4 × 12.7-мм Browning M3 (только корма)
Компоновка разведоборудования	Стационарный утепленный отсек с фотолюками	Съемная подвесная гермокапсула в грузоотсеке

Сравнительный инженерный расчет показывает неоспоримые преимущества советского комплекса по дальности и круговой защищенности. Американский RB-52B использовал съемную капсулу в бомбоотсеке, где сидели два оператора аппаратуры, но из-за высокого расхода топлива восемью двигателями J57 дальность полета с дозаправкой ограничивалась 15 000 км, а оборонительное вооружение состояло всего из четырех кормовых пулеметов. Советский Ту-95МР за счет экономичности турбовинтовых моторов НК-12М развивал дальность с дозаправкой до 17 400 км. Интеграция радиолокатора «Рубин-1Д» с покадровой фотофиксацией экрана позволила советскому экипажу вести разведку сквозь плотную облачность, а мощная батарея из шести 23-мм пушек АМ-23 обеспечивала превосходную защиту на протяженных одиночных разведывательных маршрутах.

Вердикт: универсальный стратегический визор Дальней авиации

Дальний самолет-разведчик Ту-95МР (изделие «ВР») — надежный и сбалансированный комплекс воздушного контроля эпохи холодной войны. Объединив в единой системе радиолокатор «Рубин-1Д» с фотоприставкой, дневные и ночные кассеты АФА, аппаратуру радиотехнической разведки и трансконтинентальную дальность 17 400 км, ОКБ Туполева дало Вооруженным Силам СССР эффективный инструмент глобального стратегического мониторинга, безупречно прослуживший более двадцати лет.

Дальний самолет морской радиолокационной разведки и целеуказания Ту-95РЦ (заводской индекс изделие «ВРЦ», шифр «РЦ» — разведчик-целеуказатель) стал ключевым информационным ядром океанского ракетного флота СССР. Самолет проектировался в ОКБ-156 под руководством А.Н. Туполева на основании Постановления Совета Министров СССР от 21 июля 1959 года. Машина создавалась как воздушный сегмент морской разведывательно-целеуказательной системы МРСЦ «Успех» (головной разработчик аппаратуры — Киевский НИИ «Квант») для круглосуточного вскрытия надводной обстановки в Мировом океане, обнаружения авианосных ударных групп (АУГ) НАТО и выдачи загоризонтного целеуказания противокорабельным ракетам подводных лодок и надводных кораблей.

Главный инженерный смысл создания модификации «ВРЦ» заключался в преодолении радиолокационного горизонта для ракетных комплексов ВМФ СССР. Подводные лодки проектов 675 и 651 не могли видеть цели за пределами 40 километров собственными гидроакустическими и радиолокационными средствами, в то время как их крылатые ракеты П-6 имели дальность полета до 450 км. Ту-95РЦ стал уникальным высотным радиолокационным ретранслятором, который обнаруживал авианосцы противника с высоты 10 000 метров и передавал радиолокационную картинку и команды наведения непосредственно на борт ракетной подлодки и в головки самонаведения летящих ракет. Первый полет прототипа (переоборудованного борта № 2510) состоялся 21 сентября 1962 года под управлением экипажа летчика-испытателя И.К. Ведерникова. Куйбышевский авиазавод № 18 построил 53 серийных самолета, которые несли боевую службу в Северной Атлантике и Тихом океане с базированием на аэродромах Североморск-1, Хороль, а также на зарубежных передовых базах Камрань и Дананг (Вьетнам), Луанда (Ангола) и Конакри (Гвинея).

Зачем создавали Ту-95РЦ: решение проблемы загоризонтного залпа тяжелых противокорабельных ракет

Советский Военно-морской флот сделал ставку на массированный залп тяжелых противокорабельных крылатых ракет П-6 и П-35. Однако поразить маневрирующий на скорости 30 узлов авианосец на дистанции 300-400 км без непрерывной коррекции траектории было невозможно. Требовался высотный скоростной борт с продолжительностью полета до 18 часов, способный часами «висеть» над океаном, сканировать миллионы квадратных километров водной глади и держать непрерывный закрытый телекодовый канал связи со стреляющей субмариной.

Инженеры ОКБ Туполева совместно с радиоэлектронщиками НИИ «Квант» решили эту масштабную задачу глубокой перестройкой планера Ту-95:

• Монтаж мощной обзорной РЛС МРСЦ «Успех»: бомбовый отсек полностью зашили, смонтировав в центральной части планера огромную панорамную РЛС кругового обзора с гигантским подфюзеляжным каплевидным радиопрозрачным обтекателем, обеспечивавшим обнаружение крупных надводных кораблей на дальностях до 350-400 км.
• Носовой телекодовый канал связи и ретрансляции: штатный радар «Рубидий-ММ» в носу демонтировали, установив специализированный радиоретранслятор наведения ракет под отдельным радиопрозрачным «подбородком», передававший сигналы целеуказания на субмарины и в бортовые системы ракет П-6.
• Станции радиотехнической разведки (РТР) «Вишня» и «Ромб-4»: планер оснастили пассивными пеленгаторами радиоизлучения корабельных РЛС и радиостанций, разместив антенные блоки в хвостовых наплывах фюзеляжа для скрытного вскрытия ордеров ПВО противника до момента включения собственной РЛС.
• Демонтаж фюзеляжных турелей под операторские отсеки: для снижения массы и размещения рабочих мест офицеров-операторов радиотехнических комплексов полностью демонтировали верхнюю (ДТ-В12) и нижнюю (ДТ-Н12) пушечные установки, оставив только кормовую спарку АМ-23.
• Интеграция носовой системы дозаправки топливом в полете: самолет штатно оснастили носовой выдвижной штангой системы «шланг-конус», что позволило довести практическую дальность до 16 000 км и время непрерывного патрулирования до 17-18 часов.

Экстерьер и конструктивные особенности планера изделия ВРЦ

Внешне Ту-95РЦ является самой узнаваемой и выразительной модификацией семейства Ту-95 благодаря колоссальному каплевидному подфюзеляжному обтекателю РЛС системы «Успех» в районе центроплана, развитому носовому подбородочному обтекателю антенны ретранслятора, длинной штанге дозаправки и характерным хвостовым контейнерам станций РТР.

Планер сохранил стреловидное крыло (35 градусов, площадь 283.7 кв.м) и 4 двигателя НК-12МВ. Конструктивные решения и радиоэлектронная база, отработанные на Ту-95РЦ, в дальнейшем легли в основу создания дальнего противолодочного самолета Ту-142.

Оборудование и разведывательный комплекс самолета Ту-95РЦ

Комплекс специального оборудования Ту-95РЦ превратил тяжелый бомбардировщик в стратегический воздушный командно-разведывательный пункт глобального радиуса действия.

• Морская радиолокационная система целеуказания МРСЦ-1 «Успех»: мощная импульсная РЛС кругового обзора морской поверхности с дальностью обнаружения ордеров до 400 км и аппаратурой селекции движущихся целей на фоне волнения моря.
• Телекодовая линия связи и ретрансляции: аппаратура закрытого канала передачи радиолокационных меток целей на подводные лодки проектов 675, 651 и ракетные корабли проекта 58 (РКР «Грозный»), а также трансляции команд коррекции на автопилоты ракет П-6 (до 4 ракет в одном залпе).
• Станции радиотехнической разведки «Ромб-4А/4Б» и «Вишня»: комплекс пассивной пеленгации сигналов РЛС обнаружения воздушных целей, корабельных навигационных систем и радиостанций связи противника.
• Аэрофотоаппараты детальной фоторазведки: автоматические длиннофокусные фотокамеры АФА-42/100 и топографические камеры АФА-42/20 для визуальной фотофиксации состава корабельных групп с высоты.
• Оборонительный кормовой пушечный комплекс: 2 скорострельные 23-мм автоматические пушки АМ-23 в кормовой дистанционной установке ДК-12 с радиоприцелом ПРС-4 «Криптон» (боекомплект — 1 000 снарядов).
• Бортовой комплекс радиоэлектронного противодействия: станции постановки активных помех СПС-151 / СПС-152 и кассеты автомата сброса дипольных отражателей АСО-2Б.
• Система дозаправки в полете «Конус»: носовая штанга с топливной магистралью по правому борту для приема до 50 тонн керосина от танкеров 3МС-2 и М-4-2.

Двигатели НК-12МВ и 18 часов океанского патрулирования

Силовая установка Ту-95РЦ состоит из четырех турбовинтовых двигателей НК-12МВ конструкции ОКБ-276 под руководством Н.Д. Кузнецова.

Каждый двигатель развивает эквивалентную мощность 15 000 л.с. (суммарная мощность — 60 000 л.с. / 44.1 МВт). Моторы приводят во вращение соосные четырехлопастные винты противоположного вращения АВ-60Н диаметром 5.6 метра. Непревзойденная термодинамическая эффективность турбовинтовой схемы в сочетании с дозаправкой в воздухе обеспечивала 182-тонному разведчику возможность непрерывного барражирования над нейтральными водами в течение 17-18 часов, перекрывая гигантские зоны патрулирования от Гренландии до экваториальной Атлантики.

Технические характеристики Ту-95РЦ (изделие «ВРЦ»)

Параметры верифицированы по официальным эксплуатационным регламентам Авиации ВМФ СССР для серийных разведчиков-целеуказателей Ту-95РЦ:

• Класс: Дальний самолет морской радиолокационной разведки и целеуказания.
• Максимальная скорость полета: 870 км/ч.
• Крейсерская скорость патрулирования: 720-750 км/ч.
• Практический потолок: 11 500 м.
• Практическая дальность полета без дозаправки: 13 400 км.
• Практическая дальность с одной дозаправкой в воздухе: до 16 000 км.
• Продолжительность полета: до 17-18 часов.
• Размах крыла: 50.04 м.
• Длина самолета (со штангой): 46.90 м.
• Площадь крыла: 283.70 кв.м.
• Максимальная взлетная масса (MTOW): 182 000 кг.
• Масса пустого снаряженного самолета: 88 000 кг.
• Экипаж: 11 человек (командир, помощник командира, штурман-навигатор, второй штурман, штурман-оператор СУО «Успех», операторы РТР, бортинженеры, бортрадист, кормовой стрелок).
• Силовая установка: 4 × ТВД НК-12МВ (суммарная мощность 60 000 л.с. / 44 130 кВт).

Ту-95РЦ vs Boeing RC-135V Rivet Joint: аудит тяжелых платформ океанской стратегической разведки

Прямым функциональным зарубежным визави Ту-95РЦ по задаче ведения стратегической дальней морской и радиотехнической разведки является американский самолет Boeing RC-135V Rivet Joint (базовый комплекс стратегической радиоэлектронной разведки ВВС и ВМС США на базе планера C-135). Сопоставление этих систем раскрывает разницу в боевых задачах: советский борт создавался для активного наведения ракетного оружия флота, а американский — для сбора разведывательной информации.

Параметр	Ту-95РЦ (изделие «ВРЦ», СССР)	Boeing RC-135V Rivet Joint (США)
Максимальная взлетная масса (MTOW)	182 000 кг	146 000 кг
Силовая установка	4 × ТВД НК-12МВ (60 000 э.л.с.)	4 × ТРДД Pratt & Whitney TF33-P-9 (32 600 кгс)
Активная морская РЛС дальнего обзора	Да (МРСЦ «Успех», радиус 400 км)	Отсутствует (только метео-РЛС и пассивный поиск)
Телекодовое целеуказание ударным ракетам	Прямой канал наведения ПКР П-6 / П-35	Отсутствует (передача данных только в штабы)
Практическая дальность без дозаправки	13 400 км	9 100 км
Продолжительность барражирования без заправки	14-16 часов	8-10 часов
Оборонительное пушечное вооружение	2 × 23-мм АМ-23 (РЛС «Криптон»)	Отсутствует

Сравнительный инженерный аудит подчеркивает уникальность советской платформы. Американский RC-135V обладал превосходной аппаратурой пассивной радиоэлектронной разведки и автоматизированной обработки частот, но не имел собственной мощной РЛС обзора морской поверхности и не мог напрямую управлять ракетным оружием в воздухе. Ту-95РЦ являлся не просто пассивным разведчиком, а полноценным боевым узлом наведения: его РЛС «Успех» формировала первичное радиолокационное поле, выдавая точные целеуказания летящим ракетам П-6 прямо из стратосферы. Огромная продолжительность полета (до 18 часов с дозаправкой) и наличие кормовой пушечной установки ДК-12 обеспечивали советскому разведчику полную автономность действий в самых удаленных уголках океана в условиях противодействия палубной авиации США.

Вердикт: глаза и карающий меч советского океанского флота

Самолет дальней разведки и целеуказания Ту-95РЦ (изделие «ВРЦ») — один из самых эффективных проектов в истории морской авиации. Интеграция радиолокационного комплекса МРСЦ «Успех», станций РТР и защищенных линий телекодовой ретрансляции позволила ВМФ СССР создать первую в мире глобальную разведывательно-ударную систему, лишившую авианосные группировки вероятного противника фактора внезапности и скрытности на морских театрах военных действий.

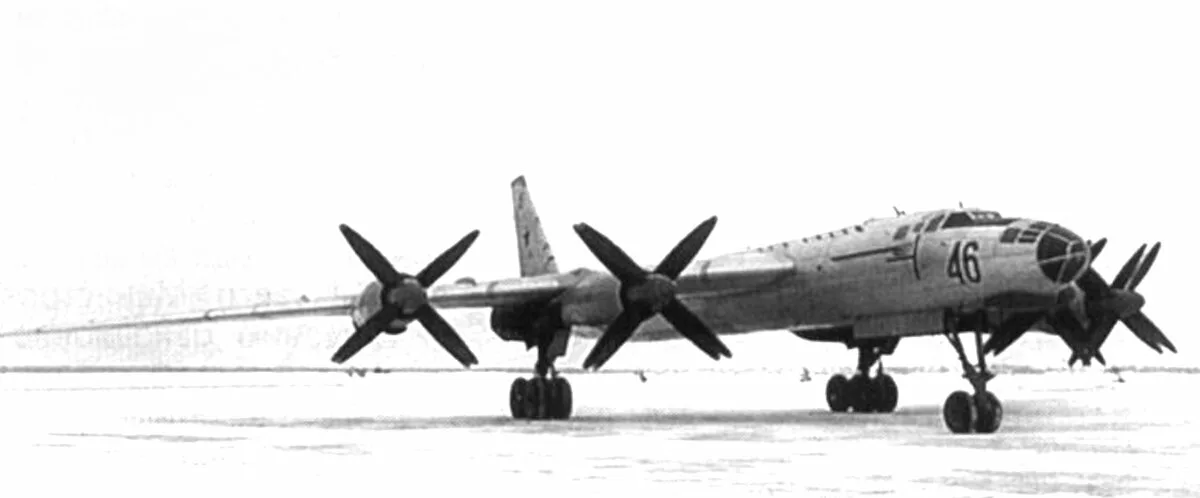

Летающая атомная лаборатория Ту-95ЛАЛ (заводской шифр «заказ 247», в рамках первого этапа программы создания стратегического атомолета «самолет 119» / Ту-119) стала главным научно-исследовательским комплексом советского проекта по созданию боевой авиации с ядерными силовыми установками. Разработка велась в ОКБ-156 под общим руководством А.Н. Туполева в теснейшей кооперации с Институтом атомной энергии во главе с академиком А.П. Александровым на основании Постановления Совета Министров СССР № 1561-868 от 12 августа 1955 года. Самолет предназначался для натурных исследований биологической защиты экипажа от смертоносного гамма- и нейтронного излучения работающего реактора в реальных условиях полета, а также оценки радиационной деградации конструкционных материалов планера.

Главный инженерный замысел проекта «Ту-95ЛАЛ» заключался в практической проверке возможности длительного нахождения экипажа в воздухе рядом с активной зоной ядерного реактора без превышения предельно допустимых доз облучения. Для переоборудования в летающий ядерный стенд на Куйбышевском авиазаводе № 18 выделили серийный стратегический бомбардировщик Ту-95М (заводской номер № 7800408). В грузоотсеке машины смонтировали компактный исследовательский реактор ВВР-100 с водяным замедлителем, а кабину экипажа окружили тяжелой свинцово-полиэтиленовой броней. С мая по август 1961 года испытательный экипаж во главе с летчиком-испытателем Е.А. Горюновым и ведущим инженером по ЛАЛ Н.В. Лашкевичем выполнил 34 успешных полета с работающим на мощности ядерным реактором, полностью подтвердив эффективность рассчитанной биозащиты.

Зачем создавали Ту-95ЛАЛ: решение проблемы комбинированной защиты от радиации и рассеяния в атмосфере

Теоретические расчеты веса «глухой» радиационной защиты реактора показывали, что тяжелый бомбардировщик просто не сможет оторваться от земли из-за сотен тонн свинца. Требовалось создать облегченную теневую и комбинированную защиту, исследовать поведение потоков вторичного нейтронного излучения, отражающегося от молекул воздуха обратно в кабину на высоте 10 000 метров, и проверить стойкость резины, масел и дюралюминия к радиационному охрупчиванию.

Инженеры ОКБ Туполева и физики-ядерщики Курчатовского института решили эту сложнейшую задачу комплексом уникальных решений:

• Компактный водо-водяной реактор ВВР-100 в грузоотсеке: в бомбовом отсеке смонтировали малогабаритный исследовательский реактор с тепловыделяющими элементами (ТВЭЛ) и водяным теплоносителем-замедлителем, помещенный в защитную силовую капсулу.
• Многослойная дифференцированная биозащита от гамма-излучения: между реакторным отсеком и кабиной экипажа установили свинцовые защитные экраны толщиной 5 см, которые полностью поглощали жесткое первичное и вторичное гамма-излучение.
• Полиэтиленово-парафиновый барьер от нейтронов: для замедления и поглощения быстрых нейтронов применили слои полиэтиленовых плит толщиной 15 см, прослойки технического церезина (парафина) и баки с дистиллированной водой, эффективно гасившие нейтронный поток.
• Экранированная гермокабина экипажа: кабину летчиков, штурманов и инженеров-операторов защитили по кругу свинцовыми панелями и прозрачными блоками из свинцового стекла, сведя радиационную нагрузку на людей к безопасным фоновым значениям.
• Разветвленная телеметрическая сеть дозиметров: по всей длине фюзеляжа, на консолях крыла и за хвостовым оперением разместили десятки датчиков радиационного поля, непрерывно передававших данные на многоканальные регистраторы.

Экстерьер и конструктивные особенности планера Ту-95ЛАЛ

Внешне Ту-95ЛАЛ сохранил узнаваемый силуэт тяжелого бомбардировщика Ту-95М, но отличался характерными технологическими наплывами и воздухозаборниками системы охлаждения реактора на фюзеляже в зоне грузоотсека, а также полным отсутствием пушечных стволов в оборонительных установках.

Планер сохранил базовое стреловидное цельнометаллическое крыло (35 градусов, площадь 283.7 кв.м) и 4 мощных двигателя НК-12М. Внутри бомбового отсека выполнили масштабное усиление силовых шпангоутов для удержания многотонного реактора и блоков свинцовой защиты при взлетно-посадочных перегрузках.

Оборудование и ядерный комплекс летающей лаборатории Ту-95ЛАЛ

Оснащение Ту-95ЛАЛ представляло собой летающий ядерный исследовательский центр с независимыми контурами управления реактором и дозиметрическим контролем.

• Исследовательский ядерный реактор ВВР-100: гетерогенный водо-водяной реактор мощностью до 100 кВт с системой регулирующих стержней и аварийного глушения.
• Автономная система охлаждения первого и второго контуров: замкнутый гидравлический контур с теплообменниками, циркуляционными насосами и воздушными радиаторами в фюзеляже.
• Свинцово-полиэтиленовый защитный экран: 5-сантиметровый свинцовый щит и 15-сантиметровые полиэтиленовые блоки для экранирования кабины.
• Пульт операторов ядерного реактора: рабочие места инженеров-физиков в экранированной кабине с органами управления реактором, контролем нейтронного потока и температуры ТВЭЛов.
• Комплекс радиационной разведки и дозиметрии: сеть внешних и внутрикабинных датчиков гамма- и нейтронного излучения с показом интегральных доз облучения.
• Навигационно-пилотажный комплекс: радиолокатор «Рубидий-ММ», радиовысотомеры РВ-2 и РВ-17, автопилот АП-15 для строгого выдерживания профиля полета.
• Штатное вооружение: полностью демонтировано (включая бомбодержатели и пушки АМ-23) для соблюдения весового лимита биозащиты.

Двигатели НК-12М и физика полета летающей лаборатории

Силовая установка Ту-95ЛАЛ состояла из четырех турбовинтовых двигателей НК-12М конструкции ОКБ-276 под руководством Н.Д. Кузнецова.

Каждый двигатель развивал мощность 15 000 л.с. (суммарная мощность силовой установки — 60 000 л.с. / 44.1 МВт), приводя во вращение соосные четырехлопастные винты АВ-60Н диаметром 5.6 метра. На этапе Ту-95ЛАЛ реактор не был соединен с моторами механически (он вырабатывал только тепловое и радиационное поле), а вся тяга создавалась керосиновыми двигателями НК-12М, которые обеспечивали 172-тонной лаборатории со свинцовой защитой максимальную скорость 880 км/ч и дальность полета 11 800 км.

Технические характеристики Ту-95ЛАЛ (самолет «заказ 247»)

Параметры верифицированы по официальным эксплуатационным регламентам и научно-техническим отчетам ОКБ-156 и ИАЭ им. Курчатова:

• Класс: Тяжелая летающая лаборатория с ядерной силовой установкой.
• Максимальная скорость полета: 880 км/ч.
• Крейсерская скорость полета: 750 км/ч.
• Практический потолок: 12 000 м.
• Практическая дальность полета: 11 800 км.
• Размах крыла: 50.04 м.
• Длина самолета: 46.17 м.
• Площадь крыла: 283.70 кв.м.
• Максимальная взлетная масса (MTOW): 172 000 кг.
• Масса пустого снаряженного самолета с реактором и биозащитой: 90 000 кг.
• Экипаж: 8-9 человек (летчики-испытатели, штурманы, ведущие инженеры по ЛАЛ и операторы ядерного реактора).
• Силовая установка: 4 × ТВД НК-12М (суммарная мощность 60 000 л.с. / 44 130 кВт) плюс исследовательский реактор ВВР-100 в грузоотсеке.

Ту-95ЛАЛ vs Convair NB-36H Crusader: аудит первых летающих атомных лабораторий

Прямым функциональным, весовым и историческим соперником Ту-95ЛАЛ по задаче натурных испытаний авиационного ядерного реактора и биологической защиты является американский экспериментальный самолет Convair NB-36H Crusader (NTA), летавший с работающим реактором ASTR в 1955-1957 годах. Сопоставление этих уникальных платформ демонстрирует разницу двух подходов к экранированию экипажа.

Параметр	Ту-95ЛАЛ (самолет 119, СССР)	Convair NB-36H Crusader (NTA, США)
Максимальная взлетная масса (MTOW)	172 000 кг	162 000 кг
Базовая силовая установка	4 × ТВД НК-12М (60 000 э.л.с.)	6 × ПД R-4360 (22 800 л.с.) + 4 × ТРД J47 (9 400 кгс)
Тип бортового реактора	Водо-водяной исследовательский ВВР-100	Водоохлаждаемый реактор ASTR (1 МВт)
Комбинированная биологическая защита	Свинец 5 см + полиэтилен 15 см + церезин	Свинцовая капсула (11 тонн) + резина и свинец
Максимальная скорость полета	880 км/ч	676 км/ч
Практический потолок	12 000 м	10 500 м

Инженерный анализ испытательных программ подтверждает высочайший уровень советской физической и конструкторской школы. Американский NB-36H Crusader был крайне сложен в эксплуатации из-за смешанной силовой установки из шести поршневых моторов и четырех ТРД, а его массивная 11-тонная свинцовая кабина сильно сдвигала центровку вперед, снижая маневренность и потолок до 10 500 м. Советский Ту-95ЛАЛ с мощными турбовинтовыми моторами НК-12М показал великолепную динамику полета со скоростью 880 км/ч на высотах до 12 000 метров. Многослойная комбинированная защита (свинец 5 см, полиэтилен 15 см и слои церезина) доказала, что за счет точного расчета теневого поглощения можно надежно обезопасить летчиков без критической весовой перегрузки планера, открыв путь к проектированию полноценного атомолета Ту-119 с двигателями НК-14А.

Вердикт: триумф советской атомной авиационной науки

Экспериментальный самолет Ту-95ЛАЛ (шифр «заказ 247») — выдающийся научно-технический памятник отечественного авиастроения. Успешное проведение 34 испытательных полетов с работающим реактором ВВР-100 в 1961 году доказало реальность покорения атомной энергии в небе, сформировав уникальную экспериментальную базу для ядерного реакторостроения и защиты сверхдальних авиационных комплексов.

Дальний стратегический бомбардировщик-ракетоносец Ту-95КД (заводской индекс изделие «ВКД») стал первой серийной модификацией в семействе ракетоносцев Ту-95, оснащенной штатной системой дозаправки топливом в полете. Самолет проектировался в ОКБ-156 под руководством А.Н. Туполева на основании Постановлений Совета Министров СССР от 2 июля 1958 года и 20 мая 1960 года. Машина предназначалась для доставки и пуска тяжелой сверхзвуковой крылатой ракеты Х-20 (комплекс К-20) по стратегическим целям в глубине территории противника с гарантированным возвращением на базовые аэродромы.

Главный инженерный смысл создания версии «КД» заключался в компенсации резкого падения дальности полета базового ракетоносца Ту-95К. Массивная полуутопленная ракета Х-20 создавала гигантское аэродинамическое сопротивление, сократив радиус действия самолета почти на 2 000 км. Для возвращения межконтинентального статуса инженеры внедрили носовую систему дозаправки методом «шланг-конус». На Куйбышевском авиазаводе № 18 доработали серийный борт № 2103, который успешно прошел государственные испытания в паре с танкером М-4-2 в 1961-1962 годах. С 1962 года завод построил более 20 новых ракетоносцев Ту-95КД и переоборудовал значительную часть строевого парка Ту-95К, обеспечив прием до 50 тонн керосина в воздухе и доведя практическую дальность полета до 15 700 км.

Зачем создавали Ту-95КД: решение проблемы аэродинамического штрафа ракеты Х-20 и упругости крыла

Появление комплекса К-20 позволило наносить ядерные удары без захода в зону объектовой ПВО. Однако из-за габаритов 11-тонной ракеты Х-20 дальность беспосадочного полета Ту-95К упала с 14 000 до 10 500-11 000 км, что делало невозможным достижение удаленных целей в Западном полушарии с возвратом домой.

Конструкторы решили эту задачу разработкой уникального тракта дозаправки с преодолением аэроупругих ограничений планера:

• Отказ от крыльевой заправки из-за гибкости крыла: первоначальная попытка установить крыльевую систему дозаправки (по типу Ту-16) провалилась. Огромный 50-метровый размах и высокая упругая деформация стреловидного крыла Ту-95 на скоростях 500-600 км/ч вызывали опасные скручивающие колебания, делая контакт крыло в крыло смертельно опасным.
• Выдвижная телескопическая носовая штанга: перед фонарем кабины пилотов установили жесткую выдвижную штангу топливоприемника с конусной головкой, выпускаемую в поток автономной пневматической системой высокого давления.
• Внешний магистральный трубопровод с откачкой: топливную магистраль проложили снаружи по правому борту фюзеляжа под защитным аэродинамическим коробом, оснастив ее системой принудительной откачки остатков топлива, исключавшей скопление паров керосина и риск пожара.
• Радиотехнический комплекс встречи «Приток»: в носу и на приборных панелях смонтировали аппаратуру привода и ближней радионавигации «Приток», обеспечивавшую обнаружение воздушного танкера М-4-2 или 3МС-2 на дистанциях в сотни километров и автоматическое сближение в облаках и ночью.
• Централизованная система заправки под давлением: параллельно с воздушной системой внедрили штуцеры ускоренной наземной заправки под давлением, сократившие время подготовки 182-тонного гиганта к повторному вылету в несколько раз.

Экстерьер и особенности планера изделия ВКД

Внешне Ту-95КД безошибочно опознается по длинной трубчатой штанге топливоприемника, выступающей далеко вперед перед носовым остеклением, длинному продольному обтекателю топливной магистрали по правому борту фюзеляжа и массивному носовому «клюву» радиопрозрачного обтекателя РЛС «ЯД».

Планер сохранил стреловидное цельнометаллическое крыло (35 градусов, площадь 283.7 кв.м), глубокий полуутопленный вырез под ракету Х-20 в центральной секции фюзеляжа и три оборонительные пушечные турели.

Вооружение и оборудование стратегического ракетоносца Ту-95КД

Комплекс оборудования и вооружения Ту-95КД объединил системы дальней крылатой ракеты Х-20, средства дозаправки топливом в полете и круговую пушечную защиту.

• Тяжелая сверхзвуковая крылатая ракета Х-20 / Х-20М: 1 полуутопленная ракета под фюзеляжем (масса 11 600 кг, скорость до 2.0 Маха, дальность пуска до 600 км, термоядерная БЧ мощностью от 0.8 до 3.0 мегатонн).
• Бортовая РЛС наведения и обнаружения «ЯД»: мощный носовой радиолокационный комплекс для селекции крупных морских и береговых целей и ввода исходных данных в автопилот ракеты.
• Система дозаправки топливом в полете «Конус»: выдвижная носовая штанга с замком сцепки со шлангом самолета-заправщика и системой аварийного расцепа.
• Радиотехническая аппаратура встречи танкеров «Приток»: бортовой навигационный комплекс поиска и привода к танкеру на маршруте.
• Оборонительный пушечный комплекс (6 стволов): 6 скорострельных 23-мм автоматических пушек АМ-23 в трех спаренных дистанционных установках (верхняя ДТ-В12, нижняя ДТ-Н12 и кормовая ДК-12, суммарный боекомплект — 2 500 снарядов).
• Радиолокационный прицел кормы ПРС-1 «Аргон»: автоприцел для автоматического сопровождения атакующих истребителей и наведения кормовых пушек.
• Бортовой комплекс радиоэлектронного подавления: станции активных радиопомех СПС-151 / СПС-152 и автоматы сброса диполей АСО-95.
• Максимальная боевая нагрузка: до 12 000 кг.

Двигатели НК-12МВ и физика сверхдальнего полета

Силовая установка Ту-95КД состоит из четырех турбовинтовых двигателей НК-12МВ конструкции ОКБ-276 под руководством Н.Д. Кузнецова.

Каждый двигатель развивает эквивалентную мощность 15 000 л.с. (суммарная мощность силовой установки — 60 000 л.с. / 44.1 МВт). Моторы приводят во вращение соосные четырехлопастные винты АВ-60Н противоположного вращения диаметром 5.6 метра. Прием в полете до 50 тонн керосина позволил силовой установке обеспечить 182-тонному ракетоносцу практическую дальность полета 15 700 км при сохранении крейсерской скорости 770 км/ч.

Технические характеристики Ту-95КД (изделие «ВКД»)

Параметры верифицированы по официальным эксплуатационным регламентам Дальней авиации для серийных ракетоносцев Ту-95КД с системой дозаправки:

• Класс: Межконтинентальный стратегический бомбардировщик-ракетоносец.
• Максимальная скорость полета: 860 км/ч.
• Крейсерская скорость полета: 770 км/ч.
• Практический потолок: 11 600 м.
• Практическая дальность без дозаправки: 12 200 км.
• Практическая дальность с одной дозаправкой в воздухе: 15 700 км.
• Боевой радиус действия: до 7 000 км.
• Размах крыла: 50.04 м.
• Длина самолета (со штангой дозаправки): 46.90 м.
• Площадь крыла: 283.70 кв.м.
• Максимальная взлетная масса (MTOW): 182 000 кг.
• Масса пустого снаряженного самолета: 86 000 кг.
• Экипаж: 8-9 человек.
• Силовая установка: 4 × ТВД НК-12МВ (суммарная мощность 60 000 л.с. / 44 130 кВт).

Ту-95КД vs Boeing B-52G Stratofortress (AGM-28 Hound Dog): аудит тяжелых ракетоносцев с дозаправкой начала 1960-х годов

Прямым функциональным, весовым и историческим соперником Ту-95КД по задаче межконтинентальной доставки сверхзвуковых ракет является американский тяжелый стратегический ракетоносец Boeing B-52G Stratofortress (оснащенный ракетами AGM-28 Hound Dog и жесткой штанговой системой заправки Flying Boom). Сопоставление платформ показывает различия советского турбовинтового ракетоносца и американского восьмимоторного реактивного самолета.

Параметр	Ту-95КД (изделие «ВКД», СССР)	Boeing B-52G Stratofortress (США)
Максимальная взлетная масса (MTOW)	182 000 кг	221 000 кг
Силовая установка	4 × ТВД НК-12МВ (60 000 э.л.с.)	8 × ТРД Pratt & Whitney J57-P-43W (36 400 кгс)
Тип системы дозаправки в воздухе	Гибкий «шланг-конус» (прием до 50 т)	Жесткая телескопическая балка (Flying Boom)
Практическая дальность с одной дозаправкой	15 700 км	16 500 км
Крылатые ракеты на подвеске	1 × Х-20 / Х-20М (2.0 Маха, 3.0 Мт)	2 × AGM-28 Hound Dog (2.1 Маха, 1.1 Мт)
Оборонительное пушечное вооружение	6 × 23-мм АМ-23 (3 турели, РЛС «Аргон»)	4 × 12.7-мм Browning M2 (только корма)

Инженерный расчет показывает высокую эффективность внедрения системы дозаправки на Ту-95КД. Американский B-52G нес две ракеты Hound Dog и обладал большей взлетной массой (221 тонна), но расходовал колоссальное количество керосина восемью реактивными моторами J57, требуя обязательной дозаправки от танкера KC-135 сразу после набора крейсерского эшелона. Советский Ту-95КД при меньшей массе (182 тонны) и выдающейся топливной экономичности турбовинтовых моторов НК-12МВ мог совершать длительный перелет к рубежу дозаправки на внутренних баках, а прием 50 тонн топлива в воздухе гарантировал боевой радиус 7 000 км с выходом на цель и благополучным возвращением. Круговая пушечная батарея из шести 23-мм пушек АМ-23 давала Ту-95КД подавляющее преимущество в ближней самообороне перед американским аналогом, имевшим только кормовые пулеметы.

Вердикт: стратегический прорыв к глобальной досягаемости

Стратегический бомбардировщик-ракетоносец Ту-95КД (изделие «ВКД») — ключевой этап эволюции отечественной ядерной триады. Успешное решение проблемы крыльевого аэроупругого флаттера путем внедрения носовой системы «шланг-конус», аппаратуры «Приток» и магистралей откачки позволило полностью восстановить межконтинентальный радиус ракетоносца, сделав комплекс Ту-95КД с ракетой Х-20 полноценным глобальным оружием сдерживания эпохи холодной войны.

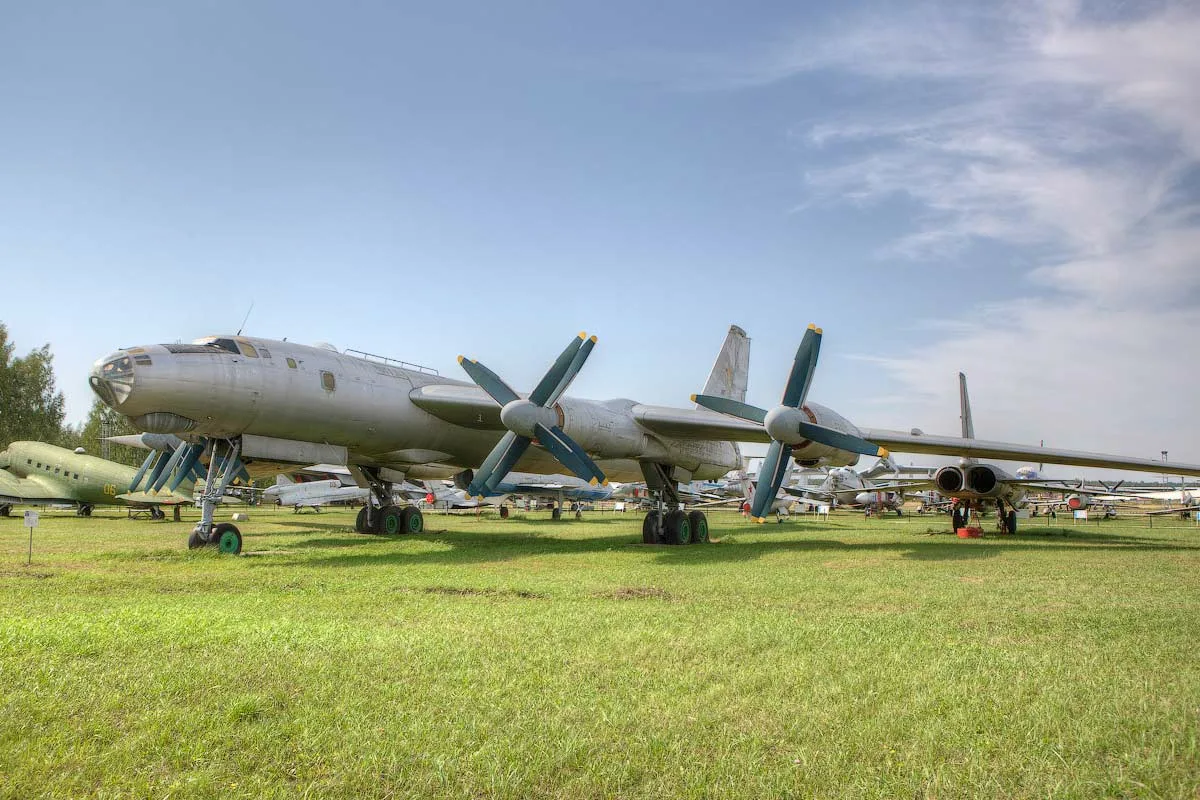

Стратегический бомбардировщик-носитель Ту-95Н (заводской шифр самолет «Н») стал одним из самых смелых и технически сложных проектов советской авиации времен начала ракетно-космической эры. Самолет разрабатывался в филиале ОКБ-156 в Томилино под руководством А.Н. Туполева и главного конструктора темы И.Ф. Незваля на основании Постановления Совета Министров СССР от 30 июля 1955 года. Комплекс предназначался для транспортировки, воздушного старта и наведения пилотируемого сверхзвукового самолета-разведчика и бомбардировщика РСР (проект конструктора П.В. Цыбина, ОКБ-256) для нанесения ядерных ударов по целям на дистанциях до 13 500 км.

Главный инженерный замысел проекта заключался в создании двухступенчатой составной авиационной системы: тяжелый 182-тонный турбовинтовой носитель Ту-95Н выполнял роль дозвуковой разгонной ступени, доставляя 30-тонный подвесной самолет РСР к рубежу пуска, после чего РСР отцеплялся, включал собственные прямоточные или турбореактивные двигатели и совершал бросок к цели со скоростью 3 000 км/ч (около 3.0 Маха) на высоте более 20 000 метров. Единственный опытный экземпляр Ту-95Н был переоборудован на Куйбышевском авиазаводе № 18 и в 1958 году перелетел на аэродром ЛИИ в Жуковском для проведения совместных испытаний с масштабным аналогом НМ-1. После закрытия темы пилотируемого РСР решением правительства уникальный самолет-носитель был передан на вечную стоянку в Центральный музей ВВС в Монино.

Зачем создавали Ту-95Н: решение проблемы доставки 3-махового самолета на межконтинентальную дальность

В середине 1950-х годов прямоточные и турбореактивные двигатели сверхзвуковых самолетов расходовали колоссальное количество топлива, из-за чего 3-маховый самолет прорыва ПВО РСР не мог самостоятельно взлететь с советских аэродромов и долететь до отдаленных континентальных целей противника. Требовалось исключить расход топлива подвесного самолета на взлет, набор высоты и преодоление первых 4 000-5 000 км маршрута.

Инженеры ОКБ Туполева решили эту сложнейшую задачу масштабной реконструкцией центральной части планера Ту-95:

• Глубокая вырезка фюзеляжа и силовой грузоотсек: под габариты 30-тонного самолета РСР в нижней части фюзеляжа Ту-95 вырезали гигантский проем, полностью перекомпоновав шпангоуты и продольные бимсы, а также смонтировав специальные ложементы с гидромеханическими замками подвески.
• Герметичный переходной люк-шлюз для пилота: чтобы летчик подвесного самолета РСР не находился часами в тесной кабине на высотном дозвуковом этапе полета, в нижней части гермокабины Ту-95Н смонтировали герметичный люк, позволявший пилоту перейти в кабину РСР непосредственно перед отцепкой.
• Полуутопленное аэродинамическое сопряжение: фюзеляж РСР утапливался в контур Ту-95Н почти наполовину, что минимизировало рост лобового сопротивления и позволяло носителю сохранять дальность полета свыше 13 000 км.
• Система предстартового контроля и наддува: борт Ту-95Н оснастили магистралями подачи теплого воздуха, электропитания и предстартового наддува баков подвесного самолета для предотвращения замерзания спецтоплива на высоте 10 000 метров.
• Высокоточная трапеция расцепки: разработали кинематический механизм гарантированного увода подвесного самолета вниз из зоны затенения крыла и винтов Ту-95Н для безопасного запуска двигателей РСР.

Экстерьер и особенности планера Ту-95Н

Внешне Ту-95Н кардинально отличался от всех серийных бомбардировщиков Ту-95 массивным открытым вырезом в нижней центральной части фюзеляжа с мощными направляющими балками, отсутствием створок стандартного бомбоотсека и демонтированными фюзеляжными пушечными турелями.

Планер сохранил стреловидное цельнометаллическое крыло (35 градусов по линии четвертей хорд, площадь 283.7 кв.м), классическую остекленную кабину штурмана в носу и 4 мощных двигателя НК-12М.

Оборудование и системы самолета-носителя Ту-95Н

Комплекс бортового оборудования Ту-95Н был подчинен задаче безопасной транспортировки, контроля бортовых систем подвесного самолета и обеспечения точного момента его сброса.

• Силовая балочная ферма подвески: усиленные узлы крепления с гидрозамками повышенной грузоподъемности под 30-40 тонн подвесной массы.
• Гермошлюз перехода экипажа: герметичная шахта с переходным люком между кабиной экипажа Ту-95Н и фонарем подвесного пилотируемого РСР.
• Комплекс предпусковой телеметрии и проверки: приборные стойки контроля параметров двигателей и автоматики подвесного самолета.
• Бортовая РЛС дальней навигации «Рубидий-ММ»: радиолокационная станция для вывода составного комплекса в заданную географическую точку отделения.
• Навигационно-пилотажный комплекс: система дальней связной навигации, автопилот АП-15 и радиовысотомеры РВ-2 / РВ-17.
• Штатное стрелковое вооружение: верхняя и нижняя турели демонтированы для облегчения планера и размещения силовой балки подвески.
• Штатный боевой груз: один подвесной сверхзвуковой самолет РСР (или летающий масштабный аналог НМ-1) массой до 30 000-40 000 кг.

Двигатели НК-12М и разгонная динамика

Силовая установка Ту-95Н состоит из четырех турбовинтовых двигателей НК-12М конструкции ОКБ-276 под руководством Н.Д. Кузнецова.

Каждый двигатель развивает мощность 15 000 л.с. (суммарная мощность — 60 000 л.с. / 44.1 МВт), приводя во вращение соосные винты АВ-60Н противоположного вращения диаметром 5.6 метра. Мощность силовой установки позволяла 182-тонному составному комплексу с 30-тонным подвесным самолетом развивать максимальную скорость до 910 км/ч и обеспечивать расчетную дальность доставки ударной ступени до 13 200 км.

Технические характеристики Ту-95Н (носитель самолета РСР)

Параметры верифицированы по официальным эксплуатационным документам и архивным материалам ОКБ-156 для опытного самолета-носителя:

• Класс: Тяжелый стратегический самолет-носитель пилотируемых сверхзвуковых аппаратов.
• Максимальная скорость полета: 910 км/ч.
• Крейсерская скорость доставки: 750-800 км/ч.
• Практический потолок в точке сброса: 11 900 м.
• Практическая дальность комплекса: 13 200 км.
• Размах крыла: 50.04 м.
• Длина самолета: 46.17 м.
• Площадь крыла: 283.70 кв.м.
• Максимальная взлетная масса (MTOW): 182 000 кг.
• Масса пустого снаряженного самолета: 90 000 кг.
• Экипаж: 8-9 человек (плюс пилот подвесного самолета РСР).
• Силовая установка: 4 × ТВД НК-12М (суммарная мощность 60 000 л.с. / 44 130 кВт).

Ту-95Н vs Boeing NB-52A Stratofortress (носитель North American X-15): аудит стратегических самолетов-носителей конца 1950-х годов

Прямым функциональным, весовым и концептуальным зарубежным аналогом Ту-95Н является американский тяжелый самолет-носитель Boeing NB-52A Stratofortress (специально переоборудованный бомбардировщик B-52A для воздушного пуска пилотируемого гиперзвукового ракетоплана North American X-15, поступивший на испытания в 1959 году). Сопоставление этих уникальных комплексов демонстрирует принципиальную разницу в размещении тяжелой пилотируемой полезной нагрузки.

Параметр	Ту-95Н (комплекс с РСР, СССР)	Boeing NB-52A Stratofortress (комплекс X-15, США)
Максимальная взлетная масса (MTOW)	182 000 кг	186 000 кг
Схема размещения пилотируемого аппарата	Полуутопленная под фюзеляжем по оси симметрии	Подкрыльевой пилон между правым бортом и мотогондолой
Масса подвесного пилотируемого аппарата	до 30 000 — 40 000 кг (РСР)	до 15 000 кг (ракетоплан X-15)
Доступ пилота в аппарат в полете	Герметичный переходной люк-шлюз из кабины	Отсутствует (пилот садился в X-15 на земле)
Силовая установка носителя	4 × ТВД НК-12М (60 000 э.л.с.)	8 × ТРД Pratt & Whitney J57-P-1W (35 600 кгс)
Практическая дальность носителя	13 200 км	10 500 км

Сравнительный инженерный расчет показывает выдающийся конструкторский уровень советской системы. Американский NB-52A нес 15-тонный ракетоплан X-15 на асимметричном подкрыльевом пилоне, что создавало сильнейший крен и сопротивление, а пилот X-15 был вынужден часами сидеть в тесном скафандре в кабине еще до взлета. Советский Ту-95Н нес в два раза более тяжелый аппарат (30-тонный РСР) строго по оси симметрии в полуутопленном положении, исключая асимметричные нагрузки на крыло. Наличие герметичного переходного шлюза позволяло советскому летчику переходить в боевой самолет непосредственно перед рубежом сброса на высоте, сохраняя физические силы для сложнейшего 3-махового полета. Однако бурное развитие межконтинентальных баллистических ракет Р-7 сделало сложнейшие составные авиакомплексы избыточными, остановив проект РСР на стадии летных испытаний аналога НМ-1.

Вердикт: предвестник авиационно-космических систем

Стратегический бомбардировщик-носитель Ту-95Н (самолет «Н») — шедевр советской конструкторской школы, опередивший свое время на десятилетия. Реализованные на Ту-95Н решения по интеграции 30-тонной подвесной нагрузки, переходному шлюзу для экипажа и аэродинамическому сопряжению двух независимых самолетов заложили фундаментальную научно-техническую базу для будущих советских авиационно-космических проектов «Спираль» и «Буран».
