Экспериментальный самолет Ту-95ЛЛ: подвижная гондола в грузоотсеке, система отстрела с пирогильотиной, КЗА на 371 точку и физика испытания двигателей сверхзвуковой эпохи

Posted on by admin

Летающая лаборатория Ту-95ЛЛ (заводской шифр самолет «95ЛЛ») стала главным испытательным комплексом советского авиадвигателестроения на этапе перехода к тяжелым сверхзвуковым скоростям. Самолет создавался в ОКБ-156 под руководством А.Н. Туполева на основании Приказа Министерства авиационной промышленности СССР от 29 июня 1957 года. Машина предназначалась для всесторонней отработки, доводки и ресурсных высотно-скоростных испытаний опытных мощных турбореактивных и двухконтурных двигателей для боевых и пассажирских самолетов нового поколения.

Главный инженерный замысел проекта заключался в создании универсального носителя, способного моделировать реальные режимы полета тяжелых сверхзвуковых машин на высотах до 12 000 метров при сохранении абсолютной безопасности экипажа. Для переоборудования в лабораторию выделили второй опытный прототип бомбардировщика «95-2». На Куйбышевском авиазаводе № 18 в грузоотсеке самолета смонтировали уникальную подвижную гондолу с системой аварийного отстрела. За 15 лет непрерывной летной службы Ту-95ЛЛ стал «путевкой в небо» для эпохальных двигателей НК-6 (для Ту-22), НК-144 и НК-144А (для первого сверхзвукового пассажирского лайнера Ту-144), а также НК-144-22 и НК-22 (для дальних ракетоносцев Ту-22М0, Ту-22М1 и Ту-22М2).

История создания экспериментального самолета Ту-95ЛЛ

Зачем создавали Ту-95ЛЛ: решение проблемы натурных испытаний форсированных моторов

Наземные стендовые испытания мощных двигателей с тягой свыше 20 тонн не могли воспроизвести динамику набегающего воздушного потока на высотах 10 000-12 000 метров и поведение компрессора при резких дросселированиях. Установка сырого, недоведенного двигателя прямо на опытный сверхзвуковой самолет несла смертельный риск потери опытной машины вместе с экипажем.

Инженеры ОКБ Туполева и ЛИИ решили эту задачу созданием летающего стенда с беспрецедентным уровнем защиты и телеметрии:

  • Подвижная полуутопленная гондола в грузоотсеке: в бомбовом отсеке смонтировали специальный силовой подъемно-опускной механизм, который позволял на земле опускать гондолу в яму на стоянке для удобного монтажа и обслуживания двигателей, а в воздухе частично выдвигать ее в скоростной поток.
  • Система аварийного сброса двигателя с пирогильотиной: при возникновении пожара, помпажа или механического разрушения испытываемого мотора гондола мгновенно опускалась в нижнее положение, специальная гильотина перерубала все топливные, масляные, гидравлические и электрические магистрали, после чего аварийный двигатель отстреливался вниз на безопасное расстояние от планера.
  • Разветвленный телеметрический комплекс КЗА: лабораторию оснастили контрольно-записывающей аппаратурой, регистрировавшей 172 параметра работы испытываемого двигателя в 371 контрольной точке (давление за компрессором, температура газов перед турбиной, вибрации, пульсации топлива).
  • Дублированное управление тягой: в кабине установили раздельные пульты управления: независимый рычаг РУД у командира корабля и дублирующий прецизионный сектор управления у ведущего инженера-экспериментатора в гермокабине.
  • Автономная топливная и масляная система: для опытного двигателя выделили независимые магистрали питания с возможностью аварийного переключения на кольцевую систему основных баков носителя.

Экстерьер и конструктивные особенности летающей лаборатории Ту-95ЛЛ

Внешне Ту-95ЛЛ легко опознавался по массивной мотогондоле сложной формы, выступающей из раскрытого бомбоотсека под брюхом фюзеляжа, а также по полному отсутствию оборонительных пушечных стволов в турелях.

Планер сохранил базовое стреловидное крыло (35 градусов, площадь 283.7 кв.м) и 4 мощных двигателя НК-12М. Внутри бомбоотсека установили усиленную титановую и стальную термозащитную обшивку, защищавшую фюзеляж Ту-95 от раскаленной реактивной струи испытываемого двигателя.

Оборудование экспериментального самолета Ту-95ЛЛ

Оснащение Ту-95ЛЛ было полностью сфокусировано на решении исследовательских задач, записи сверхбыстрых термодинамических процессов и обеспечении безопасности полета со взрывоопасными объектами испытаний.

  • Силовой подъемно-опускной механизм гондолы: электрогидравлическая трапециевидная ферма в грузовом отсеке с ходом опускания для монтажа на стоянке и выпуска в полете.
  • Пиротехническая система отсечки и гильотинной рубки: блок пиропатронов и механический нож-гильотина для мгновенного срезания силовых жгутов и топливопроводов при аварийном сбросе мотора.
  • Комплекс КЗА (контрольно-записывающая аппаратура): осциллографы, многоканальные магнитные накопители и датчики для непрерывной фиксации 172 параметров в 371 точке силовой установки.
  • Рабочие места инженеров-экспериментаторов: герметизированная секция с приборными щитами контроля температурных полей, вибраций и расходов керосина.
  • Автономная система пожаротушения опытного двигателя: высокопроизводительная углекислотная и фреоновая система пожаротушения повышенной емкости.
  • Навигационно-пилотажный комплекс: радиолокатор «Рубидий-ММ», автопилот АП-15, радиовысотомеры РВ-2 и РВ-17 для точного выдерживания высотно-скоростной площадки испытаний.
  • Штатное вооружение: полностью демонтировано (включая прицельные комплексы и пушки АМ-23).

Двигатели НК-12М и физика устойчивости летающего стенда

Базовая силовая установка самолета Ту-95ЛЛ состояла из четырех турбовинтовых двигателей НК-12М конструкции ОКБ-276 под руководством Н.Д. Кузнецова.

Каждый базовый двигатель развивал эквивалентную мощность 15 000 л.с. (суммарная мощность базовых ТВД — 60 000 л.с. / 44.1 МВт). Включение в полете пятого опытного двигателя (например, НК-144 на форсаже с тягой до 17 500 кгс или опытного НК-6 с тягой свыше 22 000 кгс) создавало колоссальный суммарный импульс тяги, разгоняя 172-тонную лабораторию и требуя высочайшей прочности планера и филигранной балансировки рулями высоты и направления.

Технические характеристики летающей лаборатории Ту-95ЛЛ

Технические характеристики Ту-95ЛЛ (самолет «95ЛЛ»)

Параметры верифицированы по официальным эксплуатационным регламентам ЛИИ МАП СССР для самолета-лаборатории «95-2»:

  • Класс: Тяжелая экспериментальная летающая лаборатория для испытания силовых установок.
  • Максимальная скорость полета: 820 км/ч (ограничена аэродинамическим сопротивлением открытой гондолы).
  • Практический потолок: 12 000 м.
  • Практическая дальность полета: 11 800 км.
  • Размах крыла: 50.04 м.
  • Длина самолета: 46.17 м.
  • Площадь крыла: 283.70 кв.м.
  • Максимальная взлетная масса (MTOW): 172 000 кг.
  • Масса пустого снаряженного самолета с оборудованием КЗА: 90 000 кг.
  • Экипаж: 8 человек (включая летчиков-испытателей, штурмана, бортрадиста и бригаду ведущих инженеров-экспериментаторов ЛИИ).
  • Базовая силовая установка: 4 × ТВД НК-12М (суммарная мощность 60 000 л.с. / 44 130 кВт) плюс один испытуемый опытный ТРДДФ в подфюзеляжной гондоле.

Ту-95ЛЛ vs Boeing NB-52E (JT9D / TF39 Testbed): аудит тяжелых испытательных авиакомплексов

Прямым функциональным и весовым зарубежным аналогом Ту-95ЛЛ является американский тяжелый экспериментальный самолет-лаборатория Boeing NB-52E Stratofortress, использовавшийся ВВС США и NASA для натурных испытаний тяжелых двигателей нового поколения (включая двигатели General Electric TF39 для гигантского военно-транспортного C-5 Galaxy и Pratt & Whitney JT9D для Boeing 747). Сопоставление платформ показывает принципиальную разницу в способе размещения испытуемого двигателя.

Параметр Ту-95ЛЛ (самолет «95-2», СССР) Boeing NB-52E Testbed (США)
Максимальная взлетная масса (MTOW) 172 000 кг 190 500 кг
Схема размещения опытного двигателя Подвижная гондола в грузоотсеке по оси симметрии Асимметричная подвеска на крыльевом пилоне
Аварийное спасение силовой установки Гильотинная рубка трасс и отстрел вниз Аварийный сброс только со стандартного подкрыльевого замка
Параметры контрольно-записывающей аппаратуры 172 параметра в 371 контрольной точке Аналоговые магнитные регистраторы NASA/USAF
Базовая силовая установка 4 × ТВД НК-12М (60 000 л.с.) 8 × ТРД Pratt & Whitney J57-P-43W (36 400 кгс)
Практическая дальность полета 11 800 км 10 500 км

Инженерный анализ компоновочных схем доказывает высочайшую продуманность советской лаборатории. Американский NB-52E нес испытуемый сверхмощный двигатель TF39 на подкрыльевом пилоне, что при включении форсажа создавало опасный разворачивающий момент по рысканию, парировать который приходилось предельным отклонением руля направления. Советский Ту-95ЛЛ размещал испытуемый мотор строго по продольной оси симметрии самолета внутри грузоотсека, полностью исключая паразитный рыскающий момент. Кроме того, наличие уникальной системы пирогильотинной отсечки магистралей и сброса гондолы гарантировало 100% спасение экипажа и носителя даже при взрыве опытного мотора на высоте, в то время как авария мотора на крыльевом пилоне NB-52E угрожала разрушением топливных кессонов крыла.

Вердикт: главный кузнец советской реактивной сверхзвуковой авиации

Экспериментальный самолет Ту-95ЛЛ (самолет «95-2») — уникальный образец отечественной испытательной инженерной мысли. Создание подвижной гондолы с пирогильотиной, интеграция масштабной КЗА на 371 точку и центральное осевое размещение мотора позволили безопасно довести до совершенства главные двигатели эпохи (НК-144 и НК-22), открыв Советскому Союзу дорогу к серийному строительству сверхзвукового пассажирского лайнера Ту-144 и ракетоносцев Ту-22М.

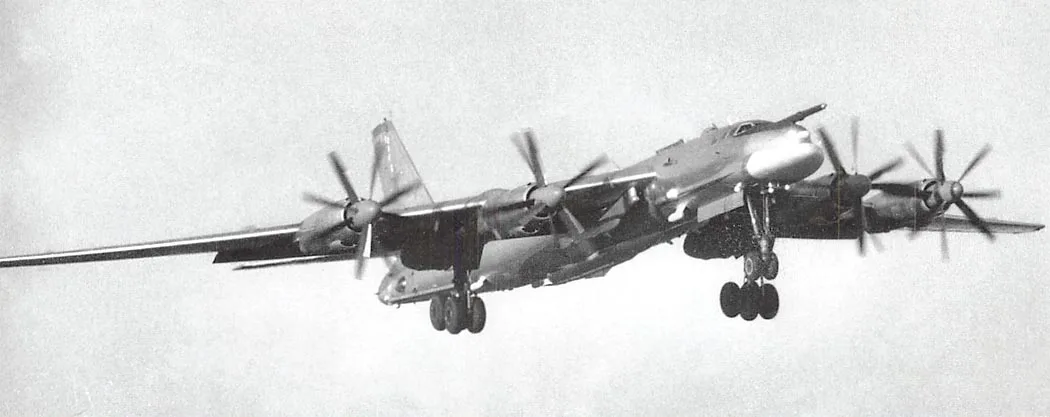

Стратегический бомбардировщик-ракетоносец Ту-95К-10: четыре ракеты К-10С, расчет аэродинамического сопротивления, моторы НК-12МВ и физика проектного компромисса

Posted on by admin

Стратегический бомбардировщик-ракетоносец Ту-95К-10 проектировался в ОКБ-156 под руководством А.Н. Туполева в рамках масштабной государственной программы расширения ударных возможностей тяжелой авиации. Разработка велась в соответствии с Постановлением Совета Министров СССР № 710-338 от 2 июля 1958 года. Самолет рассматривался как многоцелевой морской и континентальный ракетоносный комплекс, способный одновременно поражать крупные корабельные соединения и защищенные береговые базы противника крылатыми ракетами К-10С.

Главный инженерный замысел проекта «Ту-95К-10» заключался в попытке объединить стратегическую дальность турбовинтовой платформы Ту-95 с отработанным противокорабельным комплексом К-10 от дальнего ракетоносца Ту-16К-10. Конструкторы прорабатывали вариант внешнего размещения сразу четырех ракет К-10С на подкрыльевых пилонах с сохранением свободного внутреннего бомбоотсека. Однако детальный инженерный аудит показал нерациональность такой глубокой переделки комплекса управления огнем, и работы по проекту Ту-95К-10 остановили на этапе подготовки технического предложения.

Зачем разрабатывали Ту-95К-10: попытка усиления противокорабельного залпа и причины отказа от схемы

В конце 1950-х годов ракетоносец Ту-95К нес всего одну тяжелую крылатую ракету Х-20 в полуутопленном положении под фюзеляжем. Командование ВВС и ВМФ СССР требовало увеличить плотность ракетного залпа стратегического носителя по авианосным ударным группам НАТО за счет подвески нескольких меньших по габаритам ракет К-10С, уже показавших высокую надежность на Ту-16К-10.

В ходе детальных расчетов и проектирования инженеры ОКБ Туполева выявили ряд критических технических препятствий:

  • Аэродинамический штраф от четырех подкрыльевых ракет: размещение четырех крупногабаритных крылатых ракет К-10С на внешних балочных пилонах под консолями стреловидного крыла резко увеличивало суммарное лобовое сопротивление планера, вызывая существенное падение практической дальности полета и крейсерской скорости.
  • Необходимость полной замены радиоэлектронного комплекса: установка ракет К-10С требовала демонтажа штатной аппаратуры наведения комплекса К-20 (РЛС «ЯД») и интеграции совершенно новой радиолокационной станции типа «ЕН» с громоздкими антенными постами в носовой части фюзеляжа.
  • Тактическая уязвимость носителя по дальности пуска: противокорабельная ракета К-10С имела меньшую дальность пуска по сравнению со стратегической Х-20 комплекса К-20, что вынуждало тяжелый 182-тонный ракетоносец входить в зону действия палубной перехватывающей авиации вероятного противника.
  • Перегрузка крыла и весовой баланс: установка тяжелых подкрыльевых узлов подвески требовала локального усиления силового набора лонжеронов и нервюр крыла, что утяжеляло пустой планер и ухудшало весовую отдачу.

Экстерьер и особенности компоновки проекта Ту-95К-10

Внешне Ту-95К-10 должен был отличаться от базового Ту-95К наличием четырех массивных аэродинамических пилонов под консолями крыла (по два с каждой стороны от центроплана) для подвески ракет К-10С и перекомпонованным носовым радиопрозрачным обтекателем под антенну РЛС управления ракетным оружием.

Планер сохранял цельнометаллическое крыло стреловидностью 35 градусов (площадью 283.7 кв.м), развитое стреловидное хвостовое оперение, гондолы основного шасси на центроплане и штатный внутренний грузоотсек.

Вооружение и оборудование стратегического бомбардировщика-ракетоносца Ту-95К-10

Вооружение и оборудование стратегического бомбардировщика-ракетоносца Ту-95К-10

Проектный комплекс оборудования и вооружения Ту-95К-10 сочетал массированный залп управляемых ракет, внутреннюю бомбовую нагрузку и штатную систему кормовой и фюзеляжной пушечной защиты.

  • Управляемое ракетное вооружение (4 единицы): 4 крылатые противокорабельные ракеты К-10С с радиолокационным наведением на внешних подкрыльевых балочных держателях.
  • Свободнопадающее бомбовое вооружение: возможность несения до 12 000 кг ядерных или фугасных авиабомб (ФАБ-250, ФАБ-500, ФАБ-1500, ФАБ-3000, ФАБ-5000) во внутреннем термостабилизированном бомбоотсеке.
  • Бортовой радиолокационный комплекс наведения: специализированная импульсно-доплеровская РЛС обнаружения морских целей и предстартовой подготовки координат ракет типа «ЕН».
  • Навигационно-прицельный комплекс: аппаратура автоматизированного ввода полетных данных в автопилоты ракет, сопряженная с навигационной системой дальней проводки.
  • Оборонительный пушечный комплекс (6 стволов): 6 скорострельных 23-мм автоматических пушек АМ-23 в трех дистанционных турелях (верхняя установка ДТ-В12, нижняя установка ДТ-Н12 и кормовая ДК-12, суммарный боекомплект — 2 500 выстрелов).
  • Радиолокационный прицел кормы ПРС-1 «Аргон»: автоприцел для автоматического наведения кормовой стрелковой установки ДК-12 на воздушные цели в ночное время и в сложных метеоусловиях.
  • Комплекс постановки помех: автоматы сброса диполей АСО-95 для подавления корабельных и авиационных РЛС.
  • Максимальная боевая нагрузка: до 12 000 кг.

Двигатели НК-12МВ и энергетика ракетоносца

Силовая установка проекта Ту-95К-10 базировалась на четырех турбовинтовых двигателях НК-12МВ конструкции ОКБ-276 под руководством Н.Д. Кузнецова.

Каждый двигатель развивал эквивалентную мощность 15 000 л.с. (суммарная мощность — 60 000 л.с. / 44.1 МВт). Моторы приводили во вращение соосные четырехлопастные винты АВ-60Н противоположного вращения диаметром 5.6 метра. Расчетная силовая тяга обеспечивала 182-тонной машине максимальную скорость до 860 км/ч и дальность беспосадочного полета до 12 200 км.

Технические характеристики Ту-95К-10 (проект 1958 года)

Параметры верифицированы по официальным архивным расчетным материалам ОКБ-156 для проекта ракетоносца с двигателями НК-12МВ:

  • Класс: Стратегический бомбардировщик-ракетоносец дальнего действия.
  • Максимальная скорость на высоте: 860 км/ч.
  • Крейсерская скорость полета: 720-750 км/ч.
  • Практический потолок: 12 150 м.
  • Практическая дальность полета: 12 200 км.
  • Боевой радиус действия: до 7 000 км.
  • Размах крыла: 50.04 м.
  • Длина самолета: 46.17 м.
  • Площадь крыла: 283.70 кв.м.
  • Максимальная взлетная масса (MTOW): 182 000 кг.
  • Масса пустого снаряженного самолета: 86 000 кг.
  • Экипаж: 8-9 человек.
  • Силовая установка: 4 × ТВД НК-12МВ (суммарная мощность 60 000 л.с. / 44 130 кВт).

Ту-95К-10 vs Boeing B-52E Stratofortress (комплекс AGM-28 Hound Dog): аудит тяжелых ракетоносцев конца 1950-х годов

Прямым функциональным и весовым аналогом Ту-95К-10 по задаче доставки группы сверхзвуковых крылатых ракет на внешней подвеске является американский тяжелый стратегический ракетоносец Boeing B-52E Stratofortress (модификация 1957-1958 годов, доработанная под две крылатые ракеты AGM-28 Hound Dog). Сопоставление этих проектов показывает разницу между советской турбовинтовой четырехракетной схемой и американским реактивным носителем с двумя ракетами на пилонах.

Параметр Ту-95К-10 (проект, СССР) Boeing B-52E Stratofortress (США)
Максимальная взлетная масса (MTOW) 182 000 кг 190 500 кг
Силовая установка 4 × ТВД НК-12МВ (60 000 э.л.с.) 8 × ТРД Pratt & Whitney J57-P-43W (36 400 кгс суммарно)
Количество крылатых ракет на пилонах 4 × К-10С 2 × AGM-28 Hound Dog
Практическая дальность без дозаправки 12 200 км 11 700 км
Крейсерская скорость полета 720-750 км/ч 845 км/ч
Оборонительное пушечное вооружение 6 × 23-мм АМ-23 (3 турели, РЛС «Аргон») 4 × 12.7-мм Browning M3 (только корма)

Инженерный анализ весовых и аэродинамических показателей демонстрирует причины технологических ограничений обоих проектов. Американский B-52E успешно нес две 4.5-тонные ракеты AGM-28 под крылом, используя тягу их собственных двигателей J52 на взлете, но страдал от огромного перерасхода керосина восемью моторами J57. Проект Ту-95К-10 на бумаге превосходил соперника в два раза по количеству крылатых ракет (4 ракеты К-10С против 2 у B-52E) и обеспечивал большую дальность беспосадочного полета (12 200 км против 11 700 км). Однако размещение четырех массивных ракет на крыле Ту-95 создавало неприемлемый аэродинамический штраф и перегрузку лонжеронов, что в совокупности с необходимостью сложнейшей переделки СУО заставило конструкторов ОКБ Туполева отказаться от этой схемы в пользу развития комплекса К-20 и дальнейшей глубокой модернизации Ту-95К-22.

Вердикт: поучительный урок расчетной оптимизации

Стратегический бомбардировщик-ракетоносец Ту-95К-10 остался в истории отечественной авиации как образец строгого инженерного прагматизма. Тщательный технический аудит спас конструкторские ресурсы от создания узкоспециализированного гибрида с избыточным аэродинамическим сопротивлением, направив потенциал ОКБ-156 на создание более эффективных и дальнобойных ракетоносных комплексов нового поколения.

Стратегический бомбардировщик Ту-95А: термостабилизация бомбоотсека, асбестовая изоляция, белая эмаль и физика доставки мегатонного оружия

Posted on by admin

Стратегический бомбардировщик Ту-95А (заводской шифр модификация «А», также выпускавшийся в варианте Ту-95МА на базе доработанного планера) стал первым советским серийным межконтинентальным авиационным носителем ядерного и термоядерного оружия. Самолет проектировался в ОКБ-156 под руководством А.Н. Туполева для нанесения сокрушительных ядерных ударов по ключевым военным базам и промышленным центрам на межконтинентальных дальностях.

Главный инженерный смысл создания версии «А» заключался в адаптации планера и бортовых систем тяжелого ракетоносца к жестким факторам ядерного взрыва: колоссальному световому импульсу, тепловому излучению и ударной волне. В 1958 году самолет прошел государственные полигонные испытания на 71-м полигоне ВВС, в Семипалатинске и на Новой Земле. В ходе реальных термоядерных тестов экипаж замполита 409-го тяжелобомбардировочного авиаполка (106-я ТБАД) И. Баженова выполнил успешный сброс термоядерного заряда мощностью 2.5 мегатонны, доказав полную боевую готовность машины.

Зачем создавали Ту-95А: решение проблемы термозащиты ядерного боекомплекта и светового удара

Транспортировка водородных и атомных бомб первых поколений на высотах свыше 10 000 метров требовала жесткого соблюдения температурного режима, так как замерзание автоматики и барометрических взрывателей приводило к отказу оружия. Кроме того, при мощности взрыва в несколько мегатонн световое излучение мгновенно нагревало обшивку до критических температур, плавило изоляцию электросетей и временно ослепляло экипаж.

Конструкторы ОКБ Туполева решили комплекс этих сложнейших физических задач пакетом специальных доработок:

  • Термостабилизированный обогреваемый грузоотсек: бомбовый отсек оснастили теплоизоляционными переборками, герметизирующими уплотнениями створок и регулируемой системой подачи теплого воздуха, гарантировавшей стабильную плюсовую температуру для бомб РДС-3, РДС-4, РДС-6С и РДС-37.
  • Белая светоотражающая краска: нижние поверхности фюзеляжа, консолей крыла, мотогондол и хвостового оперения покрыли специальной белой термостойкой эмалью, отражавшей до 80% энергии световой вспышки ядерного взрыва.
  • Асбестовая термозащита бортовой проводки: открытые участки кабельных трасс и жгутов управления двигателями покрыли огнеупорной асбестовой обмазкой, исключив короткие замыкания и выгорание изоляции от термического импульса.
  • Светозащитные экраны кабин: остекление кабин экипажа оснастили быстросъемными светонепроницаемыми шторками, защищавшими глаза летчиков и штурманов от потери зрения при сбросе специзделий.
  • Контрольно-записывающая аппаратура (КЗА): в фюзеляже смонтировали комплекс оптических и осциллографических датчиков для точной регистрации параметров раскрытия парашютных систем бомб и воздействия ударной волны на планер.

Экстерьер и особенности планера Ту-95А

Внешне Ту-95А легко отличить по характерной белоснежной противоатомной окраске всей нижней полусферы фюзеляжа и крыльев, контрастирующей с неокрашенным дюралюминиевым верхом планера, а также по отсутствию массивных подкрыльевых балочных держателей крылатых ракет.

Планер сохранил цельнометаллическое крыло стреловидностью 35 градусов (площадью 283.7 кв.м), массивные гондолы шасси на центроплане и классическую для ранних туполевских бомбардировщиков остекленную носовую кабину штурмана-навигатора.

Вооружение и оборудование стратегического бомбардировщика Ту-95А

Вооружение и оборудование стратегического бомбардировщика Ту-95А

Комплекс оборудования и вооружения Ту-95А объединил системы точного слепого бомбометания, специальный термостатированный бомбоотсек и мощнейшую всеракурсную пушечную оборону.

  • Специальный ядерный арсенал: обогреваемый грузоотсек для транспортировки атомных бомб РДС-3, РДС-4, первых термоядерных зарядов РДС-6С и тяжелых мегатонных термоядерных авиабомб РДС-37.
  • Обычное бомбовое вооружение: возможность загрузки фугасных свободнопадающих бомб широкой номенклатуры (ФАБ-250, ФАБ-500, ФАБ-1500, ФАБ-3000, ФАБ-5000 и сверхтяжелой ФАБ-9000).
  • Прицельно-навигационный радиолокационный комплекс «Рубидий-ММ»: бортовой радиолокатор для картографирования местности, проводки по маршруту и прицельного бомбометания вне видимости земли.
  • Оптический бомбардировочный прицел ОПБ-11РМ: синхронный оптический прицел в носовой кабине штурмана, сопряженный с автопилотом для точного сброса бомб с больших высот.
  • Оборонительный пушечный комплекс (6 стволов): 6 скорострельных 23-мм автоматических пушек АМ-23 (9-А-036) в трех спаренных дистанционных установках: верхней турели ДТ-В12, нижней ДТ-Н12 и кормовой ДК-12 (суммарный боекомплект — 2 500 снарядов).
  • Радиолокационный прицел кормовой турели ПРС-1 «Аргон»: радиоприцел для автоматического обнаружения, захвата и наведения кормовых пушек на перехватчики противника в условиях облачности и ночью.
  • Комплекс пассивной радиоэлектронной защиты: автоматы сброса дипольных отражателей для создания помех радиолокационным станциям наземных ЗРК и истребителей.
  • Максимальная боевая нагрузка: до 12 000 кг (нормальная боевая нагрузка — 5 000 кг).

Двигатели НК-12 и межконтинентальная энергетика

Силовая установка Ту-95А состоит из четырех турбовинтовых двигателей НК-12 конструкции ОКБ-276 под руководством Н.Д. Кузнецова.

Каждый двигатель развивает эквивалентную мощность 12 000 л.с. (суммарная мощность — 48 000 л.с. / 35.3 МВт). Двигатели вращают соосные четырехлопастные винты АВ-60Н противоположного вращения. В сочетании с гигантским запасом топлива во внутренних баках (88 700 кг) силовая установка обеспечила 172-тонному бомбардировщику практическую дальность полета 12 100 км без дозаправки в воздухе.

Технические характеристики Ту-95А (модификация «А» / Ту-95МА)

Параметры верифицированы по официальным эксплуатационным регламентам Дальней авиации для серийных бомбардировщиков Ту-95А с двигателями НК-12:

  • Класс: Межконтинентальный стратегический ядерный бомбардировщик.
  • Максимальная скорость на высоте: 882 км/ч.
  • Крейсерская скорость полета: 720-750 км/ч.
  • Практический потолок: 11 900 м.
  • Практическая дальность полета: 12 100 км.
  • Размах крыла: 50.04 м.
  • Длина самолета: 46.17 м.
  • Площадь крыла: 283.70 кв.м.
  • Максимальная взлетная масса (MTOW): 172 000 кг.
  • Масса пустого снаряженного самолета: 83 100 кг.
  • Запас топлива во внутренних баках: 88 700 кг.
  • Экипаж: 8-9 человек.
  • Силовая установка: 4 × ТВД НК-12 (суммарная мощность 48 000 л.с. / 35 290 кВт).

Ту-95А vs Boeing B-52B Stratofortress: аудит первых серийных межконтинентальных ядерных носителей

Прямым функциональным, весовым и историческим конкурентом Ту-95А по задаче межконтинентальной доставки мегатонного термоядерного оружия является американский тяжелый стратегический бомбардировщик Boeing B-52B Stratofortress (принят на вооружение в 1955 году). Сопоставление этих систем демонстрирует фундаментальную разницу между советской турбовинтовой концепцией сверхдальнего полета и американской восьмимоторной турбореактивной схемой.

Параметр Ту-95А (модификация «А», СССР) Boeing B-52B Stratofortress (США)
Максимальная взлетная масса (MTOW) 172 000 кг 190 500 кг
Силовая установка 4 × ТВД НК-12 (48 000 л.с.) 8 × ТРД Pratt & Whitney J57-P-1W (35 600 кгс)
Практическая дальность без дозаправки 12 100 км 11 500 км
Крейсерская скорость полета 720-750 км/ч 840 км/ч
Оборонительное пушечное вооружение 6 × 23-мм АМ-23 (3 турели, РЛС «Аргон») 4 × 12.7-мм Browning M3 (только корма)
Защита проводки и планера Асбестовая изоляция + белая эмаль Светоотражающая белая окраска низа

Сравнение проектных параметров наглядно показывает баланс компромиссов двух авиационных школ. Американский реактивный B-52B за счет восьми двигателей J57 превосходил Ту-95А по крейсерской скорости на 100 км/ч, но расходовал колоссальное количество керосина, уступая советской машине в дальности полета на внутренних баках (11 500 км против 12 100 км). Ту-95А за счет уникальной термодинамики турбовинтовых моторов НК-12, термостабилизации бомбоотсека, асбестовой огнезащиты электросетей и мощнейшей круговой пушечной батареи из шести пушек АМ-23 стал полностью автономным ядерным щитом СССР, способным достичь любой цели и успешно противостоять истребителям перехвата.

Вердикт: первый межконтинентальный ядерный аргумент

Стратегический бомбардировщик Ту-95А (модификация «А») — ключевая историческая веха в создании ракетно-ядерного паритета эпохи холодной войны. Внедрение термостатированного грузоотсека, белой светоотражающей эмали, асбестовой изоляции систем управления и пушечного комплекса с РЛС «Аргон» превратило тяжелый самолет Туполева в надежнейший боевой комплекс, подтвердивший свою живучесть реальными ядерными испытаниями на Новой Земле.

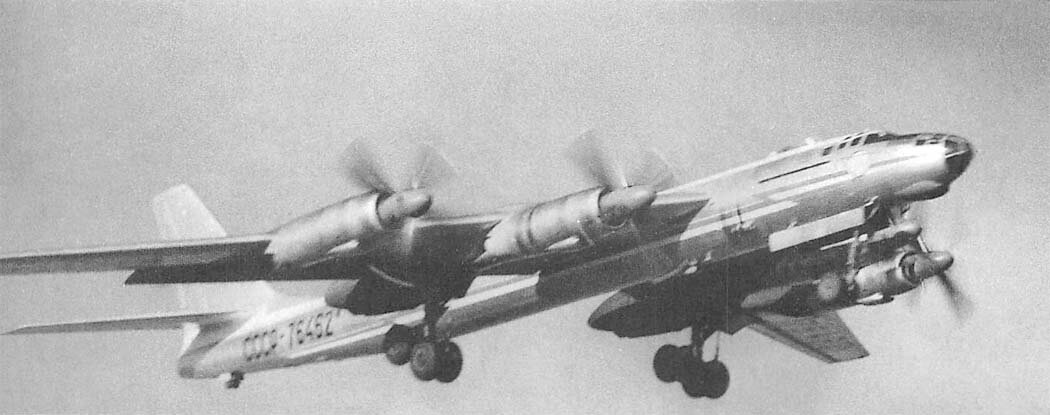

Дальнемагистральный правительственный самолет Ту-116 (Ту-114Д): гермокабина за центропланом, встроенный трап, двигатели НК-12МВ и физика трансконтинентального спецборта

Posted on by admin

Дальнемагистральный пассажирский самолет специального назначения Ту-116 (заводской шифр самолет «116», в эксплуатационных документах также обозначался как Ту-114Д, где буква «Д» означает «дипломатический») проектировался в ОКБ-156 под непосредственным руководством А.Н. Туполева. Машина создавалась на основании Постановления Совета Министров СССР от 12 августа 1955 года как скоростной правительственный спецсалон повышенной надежности для беспосадочной доставки высшего руководства страны в США, страны Азии и Европы.

Главный инженерный замысел проекта «116» — гарантировать возможность трансконтинентальных правительственных перелетов, пока принципиально новый лайнер Ту-114 проходил длительный цикл статических и ресурсных испытаний. Чтобы решить эту задачу в сжатые сроки, ОКБ Туполева сделало ставку на уже отработанную платформу. На Куйбышевском авиазаводе № 18 два серийных бомбардировщика Ту-95 (борта 7801 и 7802) оперативно переоборудовали в пассажирские спецсалоны. Первый полет головной машины состоялся 23 апреля 1957 года под управлением экипажа летчика-испытателя В.К. Бобрикова. В ходе испытаний Ту-116 подтвердил проектные расчеты, выполнив беспосадочный перелет на 8 600 км по маршруту Чкаловское — Иркутск — Чкаловское со средней скоростью 800 км/ч.

Зачем создавали Ту-116: решение проблемы дипломатического коридора через океан

В середине 1950-х годов перед советской дипломатией встала задача организации межконтинентальных визитов руководства страны в США и на Кубу без промежуточных посадок в странах блока НАТО. Строящийся пассажирский флагман Ту-114 требовал нескольких лет на ресурсные испытания фюзеляжа нового диаметра. Рисковать безопасностью первых лиц государства на не до конца проверенной гражданской машине было невозможно, а поршневые Ил-14 не обладали требуемой дальностью.

Инженеры ОКБ Туполева решили эту проблему конверсией проверенного серийного ракетоносца Ту-95 в комфортабельный спецсалон:

  • Герметичный пассажирский салон за центропланом: внутри серийного фюзеляжа Ту-95 демонтировали перегородки бомбоотсека и отсека кормового стрелка, смонтировав единую двухсекционную гермокабину объемом 70.5 кубических метров с иллюминаторами, спальными местами и отдельным отсеком для главного пассажира на 24 посадочных места.
  • Встроенный механизированный выдвижной трап: чтобы исключить зависимость самолета от наличия специальных высоких пассажирских трапов на зарубежных военных или гражданских аэродромах, в нижней хвостовой части фюзеляжа смонтировали опускаемый вниз входной люк-трап с поручнями.
  • Демонтаж артиллерийских и бомбардировочных систем: с самолета сняли носовую, верхнюю и нижнюю пушечные турели, кормовую установку ДК-12, оптические прицелы ОПБ-11РМ и балочные бомбодержатели, установив в пустых отсеках герметичные переборки и дополнительные сервисные блоки.
  • Эшелонированный комплекс дальней связи: в состав радиооборудования интегрировали длинноволновые и коротковолновые радиостанции «Гелий» с приемником РПС, 1-РСБ-70М с приемником УС-8 и три командные УКВ станции РСИУ-4П для круглосуточной связи с Москвой из любой точки земного шара.
  • Сохранение гигантского запаса керосина: топливную систему скомпоновали из 66 мягких резиновых баков в крыле и фюзеляже общей емкостью 77 800 литров керосина, обеспечив практическую дальность полета свыше 11 000 км.

Экстерьер и компоновка фюзеляжа самолета Ту-116

Экстерьер и компоновка фюзеляжа самолета Ту-116

Внешне Ту-116 сохранил пропорции и аэродинамику стратегического бомбардировщика Ту-95, отличаясь от него круглыми пассажирскими иллюминаторами по обоим бортам хвостовой части фюзеляжа, отсутствием пушечных турелей и металлическим обтекателем на месте кормовой стрелковой установки.

Планер имеет стреловидное цельнометаллическое крыло (35 градусов по линии четвертей хорд), мощное трехопорное шасси с четырехколесными тележками основных стоек, убирающимися в крыльевые гондолы, и остекленную носовую кабину штурмана-навигатора.

Оборудование и салон дальнемагистрального самолета Ту-116

Комплекс оборудования Ту-116 объединил передовые навигационные системы стратегической авиации с системами жизнеобеспечения пассажирского салона высшего класса.

  • Пассажирский комфортабельный салон: гермокабина разделена на салон первого пассажира с диванами-кроватями, рабочий кабинет, 20-местный салон для делегации и охраны, гардероб, туалетную комнату и служебный буфетный отсек.
  • Встроенная входная лестница-трап: опускаемый гидравлический трап в нижней части хвостового отсека для независимой посадки и высадки пассажиров через нижний люк.
  • Бортовая панорамная РЛС «Рубидий-ММ»: радиолокационная станция обзора земной и водной поверхности для ведения автономной радионавигации над безориентирной местностью и океанами.
  • Служебная бортовая пневмопочта: система оперативной передачи письменных донесений, бланков радиограмм и навигационных расчетов по герметичному трубопроводу между носовой кабиной экипажа и правительственным салоном.
  • Пилотажно-навигационный комплекс: автопилот АП-15, астрокомпас АК-53П, дистанционный компас ДИК-46, астрономический секстант ИАС-51 и система слепой посадки СП-50 «Материк».
  • Радиовысотомеры больших и малых высот: импульсный высотомер РВ-17 (для больших высот) и радиовысотомер малых высот РВ-2.
  • Аварийно-спасательное обеспечение: автоматические надувные спасательные лодки ЛАС-5, плоты СП-12 в крыльевых контейнерах и ориентирные морские авиабомбы ОМАБ в хвостовом отсеке.
  • Мультимедийное оснащение салона: радиоприемник высшего класса «Мир» и бортовой радиоузел для трансляции музыкальных программ и речевых сообщений.

Двигатели НК-12МВ и трансконтинентальная энергетика

Силовая установка Ту-116 состоит из четырех мощнейших в мире турбовинтовых двигателей НК-12МВ (разработки Куйбышевского моторного завода / ОКБ-276 под руководством Н.Д. Кузнецова).

Каждый двигатель развивает эквивалентную мощность 15 000 э.л.с. (суммарная мощность силовой установки — 60 000 э.л.с. / 44.1 МВт). Двигатели приводят во вращение соосные четырехлопастные воздушные винты противоположного вращения АВ-60Н диаметром 5.6 метра. Колоссальный КПД винтов и турбин обеспечил 182-тонному спецборту крейсерскую скорость 800 км/ч и дальность беспосадочного броска 11 190 км при рекордной для своего времени топливной экономичности.

Технические характеристики Ту-116 (самолет «116» / Ту-114Д)

Технические характеристики Ту-116 (самолет «116»)

Параметры верифицированы по официальным эксплуатационным регламентам и отчетам Государственных испытаний самолета «116»:

  • Класс: Дальнемагистральный правительственный пассажирский спецсалон.
  • Максимальная скорость на высоте: 900 км/ч (на высоте 8 800 м).
  • Крейсерская скорость полета: 800 км/ч.
  • Посадочная скорость: 235-245 км/ч.
  • Практический потолок: 12 000 м.
  • Техническая практическая дальность: 11 190 км.
  • Длина разбега при MTOW: 2 300 м.
  • Максимальная взлетная масса (MTOW): 182 000 кг.
  • Масса пустого снаряженного самолета: 93 500 кг.
  • Пассажировместимость: 24 человека (главный пассажир, делегация, обслуживающий персонал и охрана).
  • Экипаж: 7-8 человек (два пилота, штурман-навигатор, штурман-оператор, бортинженер, борттехник, бортрадист, штурман-лоцман).
  • Силовая установка: 4 × ТВД НК-12МВ (суммарная мощность 60 000 э.л.с. / 44 130 кВт).

Ту-116 vs Boeing VC-137A Stratoliner: аудит дальнемагистральных правительственных флагманов конца 1950-х годов

Прямым функциональным и статусным соперником Ту-116 по задаче трансконтинентальной перевозки глав государств является американский президентский спецборт Boeing VC-137A Stratoliner (специальная модификация лайнера Boeing 707-120 для президента Д. Эйзенхауэра, принятая в эксплуатацию в 1959 году). Сопоставление этих платформ демонстрирует инженерную разницу между советским сверхдальним турбовинтовым спецсалоном на базе бомбардировщика и американским реактивным гражданским лайнером.

Параметр Ту-116 (Ту-114Д, СССР) Boeing VC-137A Stratoliner (США)
Максимальная взлетная масса (MTOW) 182 000 кг 112 500 кг
Силовая установка 4 × ТВД НК-12МВ (60 000 э.л.с.) 4 × ТРД Pratt & Whitney JT3C-6 (24 400 кгс суммарно)
Практическая дальность полета без дозаправки 11 190 км 6 800 км
Крейсерская скорость полета 800 км/ч 890 км/ч
Автономия при посадке (встроенный трап) Выдвижной трап в хвостовой части фюзеляжа Отсутствует (зависимость от наземных трапов)
Базовая платформа планера Стратегический ракетоносец Ту-95 Пассажирский лайнер Boeing 707-120

Расчет практической дальности полета (11 190 км у Ту-116 против 6 800 км у VC-137A) наглядно демонстрирует превосходство советской машины в межконтинентальной автономности. Американский реактивный VC-137A выигрывал по крейсерской скорости на 90 км/ч и предлагал более широкий салон, но из-за высокого расхода топлива первыми одноконтурными ТРД JT3C не мог преодолеть океан без промежуточных посадок на дозаправку. Ту-116 за счет прочного 182-тонного планера Ту-95, экономичных моторов НК-12МВ и запаса топлива 77 800 литров обеспечивал прямой беспосадочный бросок в любую точку планеты, а встроенный нижний трап гарантировал независимость от инфраструктуры принимающего аэродрома.

Вердикт: стратегический дипломатический страховщик

Дальнемагистральный правительственный самолет Ту-116 (Ту-114Д) — уникальный пример экстренной инженерной конверсии боевого ракетоносца в трансконтинентальный пассажирский комплекс. Объединив проверенную физику планера Ту-95, не знающую равных мощность двигателей НК-12МВ, автономный бортовой трап и герметичный спецсалон за центропланом, ОКБ Туполева создало надежнейший резервный борт для высшего руководства страны, который после передачи в ВВС еще долгие годы успешно служил для служебных перелетов командования флотов и округов.

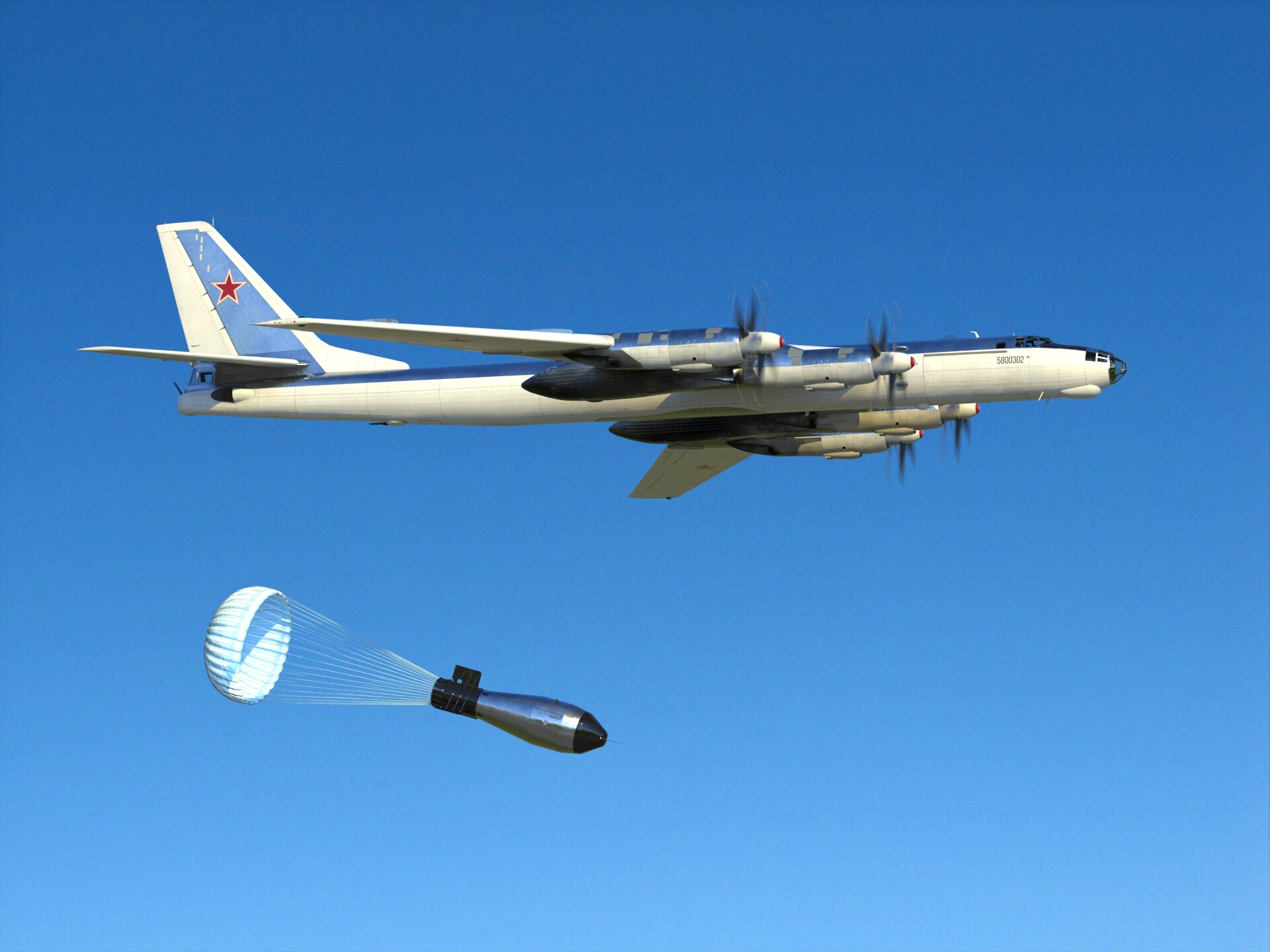

Стратегический бомбардировщик Ту-95В (изделие «В»): держатель БД-242, светоотражающая эмаль, Царь-бомба АН602 и физика сброса 26.5 тонн в стратосфере

Posted on by admin

Специализированный стратегический бомбардировщик Ту-95В (заводской индекс изделие «В») стал самым мощным и тяжеловооруженным самолетом-носителем в истории мировой авиации. Самолет переоборудовался в ОКБ А.Н. Туполева под руководством ведущего конструктора А.В. Надашкевича на Куйбышевском авиазаводе № 18 в 1956 году специально для транспортировки и испытательного сброса сверхмощной термоядерной водородной бомбы АН602 (известной как «Царь-бомба» или «Иван»).

Масса супербомбы АН602 составляла гигантские 26.5 тонн, длина — 8 метров, а диаметр — 2.1 метра. Ни один боевой самолет в мире не мог вместить такое изделие в стандартный бомбоотсек. Инженеры Туполева вырезали створки грузоотсека, закомпоновали под брюхом фюзеляжа полуутопленный 3-замковый балочный держатель БД-242 и покрыли планер белой светоотражающей керамической эмалью для защиты от термоимпульса 58-мегатонного взрыва.

Зачем создавали Ту-95В: решение проблемы сброса 26.5 тонн и спасения экипажа

В конце 1950-х годов советские физики-ядерщики Арзамаса-16 во главе с И.В. Курчатовым и А.Д. Сахаровым создали водородную бомбу беспрецедентной мощности. Сброс боеприпаса массой 26.5 тонн со срывом замков создавал гигантскую центровочную разгрузку планера, а световая вспышка взрыва могла мгновенно испепелить дюралевую обшивку и ослепить пилотов на расстоянии в 50 километров.

Инженеры ОКБ-156 Туполева решили эти проблемы комплексом конструктивных решений:

  • Балочный держатель БД-242 с электрогидрозамками: разработали уникальный полуутопленный подфюзеляжный держатель БД-242 с тремя мощными 9-тонными гидрозамками. Синхронный электроимпульс размыкал все три замка за 0.1 секунды, исключая перекос и срыв 26.5-тонного тела с повреждением планера.
  • Белоснежная светоотражающая эмаль: всю нижнюю и боковые поверхности фюзеляжа, крыла и хвостового оперения покрыли специальной термостойкой белой краской на керамической основе, отражавшей до 85% светового и теплового излучения от огненного шара.
  • Защитные шторы кабин: остекление кабин экипажа изнутри оснастили плотными светозащитными шторками, а систему управления дублировали для парирования ударной волны.
  • Исторический сброс над Новой Землей (30 октября 1961 года): экипаж под командованием подполковника А.Е. Дурновцева и штурмана И.Н. Клеща сбросил «Царь-бомбу» с высоты 10 500 метров на полигоне Сухой Нос. Бомба взорвалась на высоте 4 000 метров с мощностью 58 мегатонн. Ту-95В выдержал ударную волну на удалении 39 км и успешно вернулся на аэродром Оленья.

Экстерьер и особенности планера изделия В

Внешне Ту-95В принципиально отличался от всех стратегических бомбардировщиков вырезанными створками бомбоотсека, мощным полуутопленным выступом держателя БД-242 на брюхе фюзеляжа и слепяще-белым светоотражающим покрытием всей нижней части планера.

Планер сохранил стреловидное крыло (35°) с четырьмя турбовинтовыми моторами НК-12, сдвоенные соосные винты АВ-60 и три оборонительные пушечные турели.

Вооружение и оборудование стратегического бомбардировщика Ту-95В

Вооружение и оборудование стратегического бомбардировщика Ту-95В

Оснащение Ту-95В было полностью адаптивно под несение сверхтяжелого термоядерного оружия и пушечную самооборону.

  • Специализированный балочный держатель БД-242: подфюзеляжный 3-замковый пилон с гидроподъемниками для транспортировки и синхронного сброса массы до 27 тонн.
  • Термоядерная авиабомба АН602 («Царь-бомба»): 58-мегатонный водородный боеприпас длиной 8 метров, диаметром 2.1 метра и массой 26 500 кг.
  • Прицельно-радиолокационный комплекс «Рубидий-ММ-2»: панорамный локатор для навигации и прицельного сброса с высоты 10 500–11 500 метров, сопряженный с оптическим прицелом ОПБ-112.
  • Оборонительная пушечная система: 6 скорострельных 23-мм автоматических пушек АМ-23 в трех спаренных дистанционных турелях (верхняя ДТ-V7, нижняя ДТ-Н7 и кормовая ДК-12 с прицельной РЛС «Аргон»).
  • Светозащитное и вентиляционное оборудование: закрываемые кабинные шторки и принудительное кондиционирование блоков сброса.

Двигатели НК-12 и взлетная энергетика 185-тонного гиганта

Силовая установка Ту-95В состоит из четырех турбовинтовых двигателей НК-12 (конструкции ОКБ-276 Н.Д. Кузнецова) с соосными четырехлопастными винтами АВ-60.

Двигатели развивают суммарную мощность 48 000 л.с. (4 × 12 000 л.с. / 8 820 кВт) со статической тягой винтов около 48 000 кгс. Высочайший КПД винтов АВ-60 обеспечил 185-тонному носителю с 26.5-тонной бомбой под брюхом практическую дальность 7 800 км и скорость 890 км/ч.

Технические характеристики Ту-95В (изделие «В»)

Технические характеристики Ту-95В (изделие «В»)

Параметры верифицированы по официальным эксплуатационным регламентам Дальней авиации ВВС СССР для носителя АН602:

  • Класс: Специализированный тяжелый стратегический носитель термоядерного оружия.
  • Максимальная скорость на высоте: 890 км/ч.
  • Крейсерская скорость с бомбой АН602: 750 км/ч.
  • Практический потолок: 11 800 м.
  • Практическая дальность с бомбой 26.5 т: 7 800 км (перегоночная — до 13 000 км).
  • Масса десантируемой бомбы АН602: 26 500 кг.
  • Максимальная взлетная масса (MTOW): 185 000 кг.
  • Масса пустого снаряженного самолета: 84 000 кг.
  • Экипаж: 8 человек.
  • Силовая установка: 4 × ТВД НК-12 (суммарная мощность 48 000 л.с. / 35 280 кВт).

Ту-95В vs Boeing B-52B Stratofortress (Mk 17): аудит супертяжелых ядерных носителей 1950–1960-х годов

Прямым функциональным соперником Ту-95В по задаче доставки сверхтяжелого термоядерного оружия первого поколения является американский стратегический бомбардировщик Boeing B-52B Stratofortress, несивший 21-тонную водородную бомбу Mk 17 (или Mk 24). Сопоставление этих машин демонстрирует превосходство советского подфюзеляжного держателя.

Параметр Ту-95В (изделие «В», СССР) Boeing B-52B Stratofortress (США)
Максимальная взлетная масса (MTOW) 185 000 кг 221 000 кг
Масса максимальной бомбы в вылете 26 500 кг (АН602 «Царь-бомба») 21 000 кг (водородная Mk 17 / Mk 24)
Конструкция подвески супербомбы Полуутопленный 3-замковый пилон БД-242 Внутренний удлиненный бомбоотсек
Защита от термоимпульса вспышки Белоснежная эмаль + кабинные шторки Белое светоотражающее брюхо
Практическая дальность с тяжелой бомбой 7 800 км 5 500 км
Оборонительное пушечное вооружение 6 × 23-мм АМ-23 (3 турели, РЛС «Аргон») 4 × 12.7-мм Browning M2 (кормовая турель)

Расчет масс-габаритных параметров бомбового калибра (26.5 тонн у Ту-95В против 21 тонны у B-52B) и практической дальности (7 800 км против 5 500 км) доказывает абсолютный инженерный триумф Туполева. Американский B-52B с 21-тонной бомбой Mk 17 находился на пределе центровки и терял дальность. Ту-95В с держателем БД-242 легко поднял 26.5-тонную «Царь-бомбу», доставил её на полигон Новая Земля и успешно вернулся на базу, навсегда вписав свое имя в историю мировой авиации.

Вердикт: уникальный носитель мирового рекорда мощности

Стратегический бомбардировщик Ту-95В (изделие «В») — исторический шедевр советского авиастроения. Создание 3-замкового пилона БД-242, светоотражающего покрытия и синхронной системы сброса 26.5 тонн позволило Ту-95В безаварийно выполнить испытание «Царь-бомбы» АН602, обеспечив СССР решающий аргумент в ядерном сдерживании холодной войны.

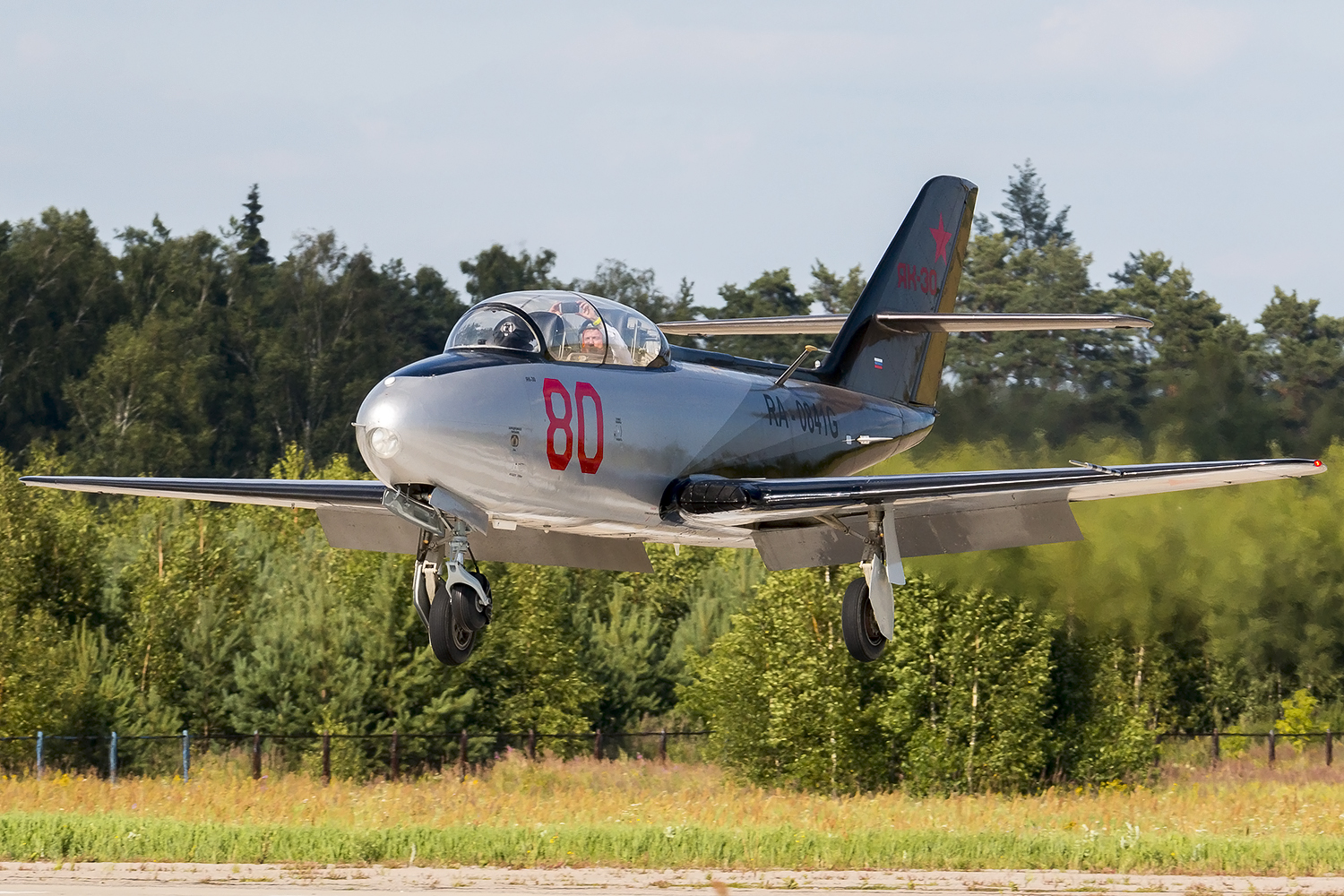

Як-30 — история советского околозвукового истребителя и реактивного УТС

Posted on by admin

Индекс Як-30 в истории ОКБ-115 А.С. Яковлева обозначает не одну застывшую конструкцию, а масштабный путь поиска оптимальных аэродинамических схем в двух переломных эпохах советской военной авиации. Этот путь начался в 1948 году с первого реактивного стреловидного истребителя-перехватчика, продолжился созданием доработанного дальнего варианта Як-30Д и спустя двенадцать лет привел к рождению лучшего реактивного учебно-тренировочного самолета своего времени — Як-30 «Магурка» (Як-104).

В этом инженерном обзоре мы разбираем путь развития самолета с самого начала: с какой базовой модели, аэродинамики, силовой установки и вооружения всё начиналось, с какими физическими проблемами столкнулись конструкторы на трансзвуке и как эти задачи последовательно решались в металле в последующих модификациях.

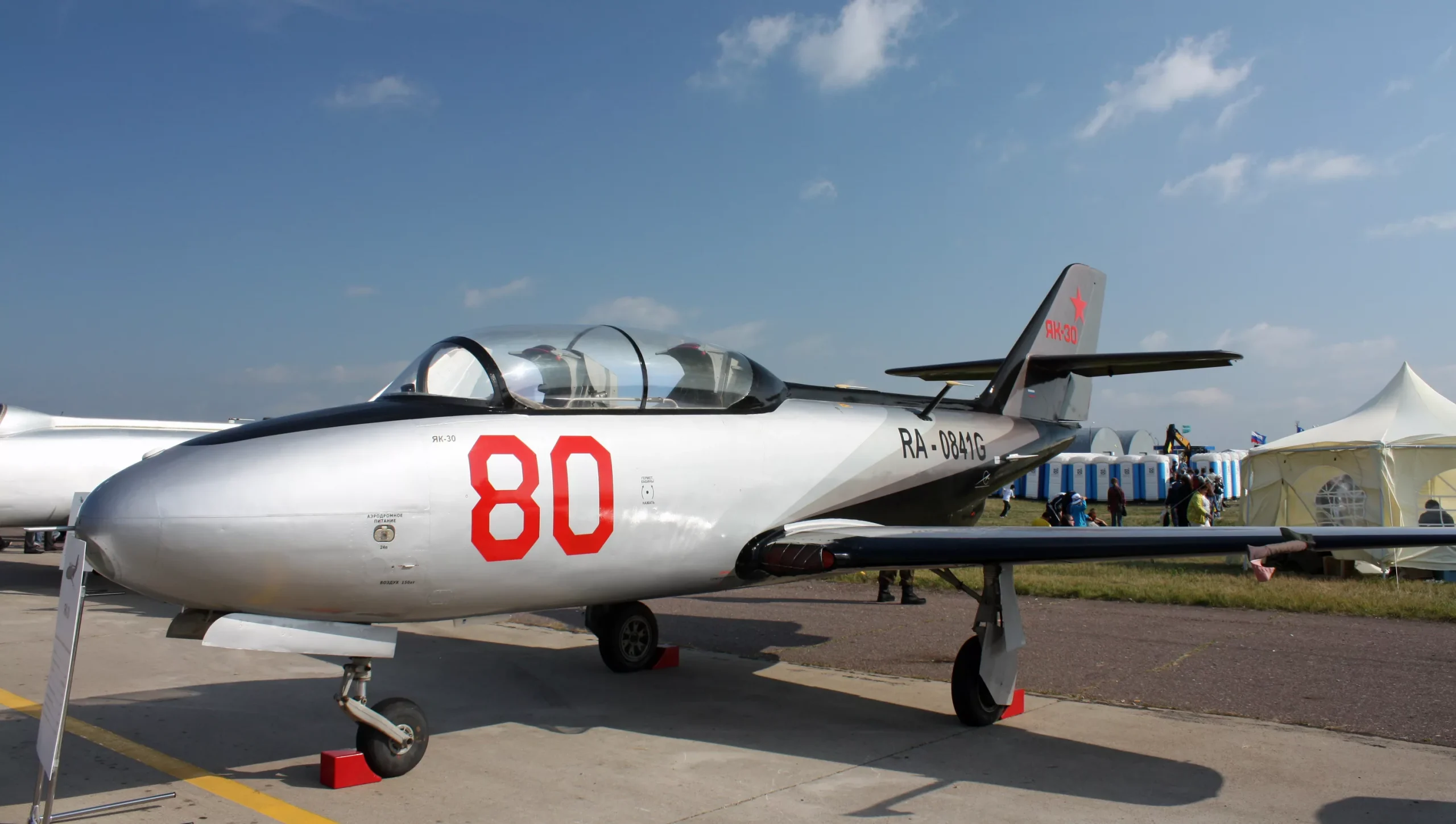

История создания Як-30: точка отсчета реактивной эпохи

История создания Як-30: точка отсчета реактивной эпохи

В 1947-1948 годах перед советским авиапромом встала задача создания околозвукового реактивного истребителя для борьбы с тяжелыми бомбардировщиками противника. Поршневые самолеты исчерпали скоростной лимит, а первые реактивные истребители с прямым крылом (Як-15, Як-23) упирались в волновой кризис на скоростях около 900 км/ч. Требовалось внедрить в серию стреловидное крыло.

По правительственному заданию ОКБ А.С. Яковлева разработало истребитель-перехватчик Як-30 под двигатель РД-500. Самолет совершил первый полет 4 сентября 1948 года под управлением летчика-испытателя С.Н. Анохина. Машина показала отличную скорость 1 025 км/ч, однако испытания выявили крутильные деформации тонкого стреловидного крыла на перегрузках и высокую посадочную скорость. Это стало отправной точкой для модернизации и определило дальнейший путь развития конструкции.

Первая базовая модель Як-30 (1948 г.): экстерьер, аэродинамика и вооружение

Чтобы понять логику последующих доработок, необходимо зафиксировать исходные параметры и конструкцию базового первенца 1948 года:

  • Аэродинамическая компоновка: среднеплан со стреловидным крылом (угол стреловидности 35 градусов по линии 1/4 хорд, площадь 15.10 кв.м). Выбор угла 35 градусов позволил отодвинуть критическое число Маха до 0.935. Круглый лобовой воздухозаборник обеспечивал прямой осевой подвод воздуха к компрессору без потерь давления.
  • Силовая установка: 1 турбореактивный двигатель РД-500 с центробежным компрессором (тяга 1 590 кгс / 15.6 кН). Из-за большого диаметра мотора фюзеляж получил бочкообразную форму.
  • Исходная механизация крыла: простые щелевые закрылки, которые на посадке не создавали достаточной подъемной силы, из-за чего посадочная скорость достигала опасных 160 км/ч при длине пробега более 500 метров.
  • Первоначальное вооружение: 3 скорострельные 23-мм автоматические пушки НР-23 под носовой частью фюзеляжа с боекомплектом по 75-85 снарядов на ствол и коллиматорным прицелом АСП-1Н. Огневой мощи хватало для уничтожения поршневых B-29, но для бронированных реактивных целей требовалось большее количество боеприпасов.
  • Базовые ТТХ первенца 1948 года: взлетная масса 3 630 кг, масса пустого 2 415 кг, максимальная скорость 1 025 км/ч, потолок 15 000 м, дальность полета 1 500 км, разбег 450 м.

Путь развития и модификации самолета Як-30

Выявив слабые места базовой модели, ОКБ Яковлева разработало серию модификаций, каждая из которых решала конкретную инженерную задачу:

  • Истребитель-перехватчик Як-30 (первый, 1948 г.) — исходная базовая модель: стреловидное крыло 35 градусов, двигатель РД-500, щелевые закрылки, 3 пушки НР-23, скорость 1 025 км/ч.

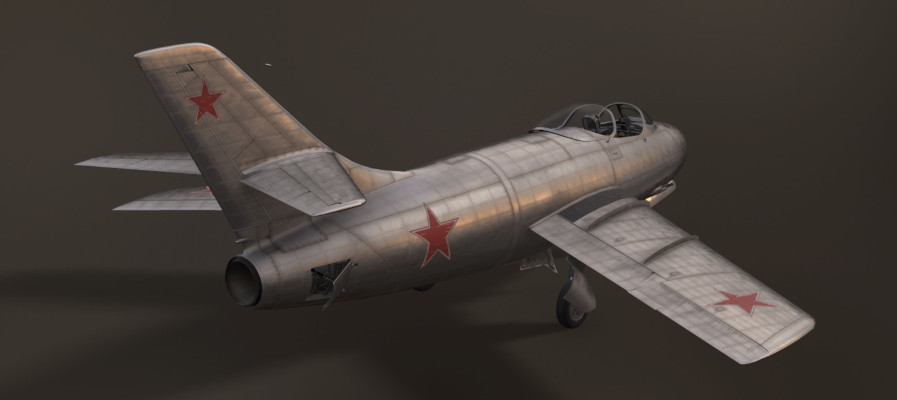

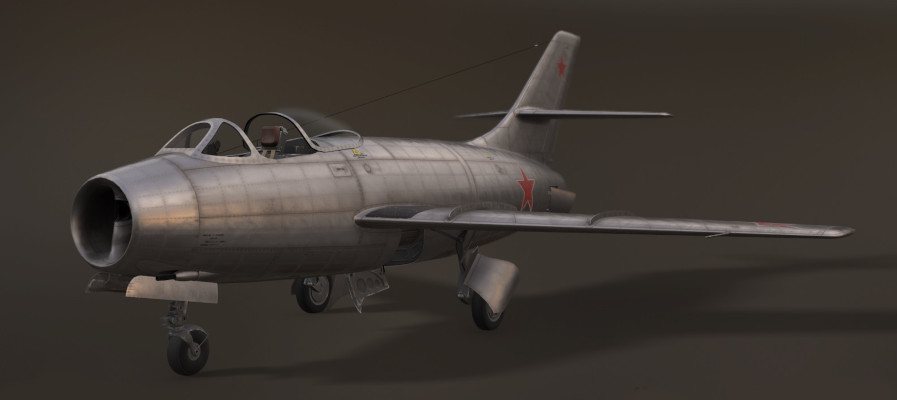

  • Фронтовой истребитель Як-30Д (1949 г.) — доработанный вариант для устранения болячек базового самолета: внедрен силовой «внутренний подкос» крыла, выдвижные закрылки Фаулера, хвостовые тормозные щитки, увеличенный запас топлива и дальность до 1 950 км с ПТБ.
  • Учебно-тренировочный самолет Як-30 («Магурка» / Як-104, 1960 г.) — принципиально новая реактивная учебная парта с осевым двигателем РУ-19-300, прямым крылом, двухместной тандемной кабиной, катапультированием сквозь фонарь и мировым рекордом высоты 16 128 м.
  • Учебно-боевой вариант Як-30 № 3 (1961 г.) — вооруженная модификация УТС с прицелом АСП-3Н, фотокинопулеметом ФКП-2-2, подфюзеляжным тормозным щитком и подкрыльевыми пилонами под блоки НАР УБ-16-57 или авиабомбы 50-100 кг.
  • Летающий командный пункт Як-30М (Як-30КП) — специальная модификация УТС со станцией телекомандного наведения ПРД-3с для управления беспилотными высотными мишенями Як-25РВ-П и Ту-16.
  • Як-30В (1960 г.) — проект самолета вертикального взлета и посадки с дополнительными подъемными реактивными двигателями.

Как менялись экстерьер и конструкция планера на пути модернизации

Конструкция планера модификаций Як-30 наглядно демонстрирует, как инженеры устраняли проблемы исходной геометрии:

Шаг 1: От Як-30 к Як-30Д (борьба с деформацией крыла). Чтобы устранить скручивание тонкого стреловидного крыла на больших перегрузках, в корневую часть ввели силовой «внутренний подкос», жестко связавший лонжероны с фюзеляжем. Щелевые закрылки заменили на выдвижные закрылки увеличенной площади, что снизило посадочную скорость до 140 км/ч. Для гашения скорости в воздушном бою на хвостовой части фюзеляжа смонтировали гидравлические тормозные щитки.

Шаг 2: От истребителя к учебной «Магурке» 1960 года (смена парадигмы). Для учебного самолета стреловидное крыло было признано опасным из-за резкого срыва в штопор. Конструкторы перешли на прямое крыло умеренной толщины с мягким предупредительным срывом. Лобовой воздухозаборник уступил место двум боковым воздухозаборникам в корнях крыла. Фюзеляж удлинили под двухместную тандемную кабину, а стабилизатор подняли высоко на киль в Т-образную схему, исключив попадание спутной струи от сопла двигателя.

Эволюция вооружения и бортового оборудования

Состав бортовых систем трансформировался в соответствии с изменением боевого профиля:

  • Пушечный комплекс истребителей (Як-30 и Як-30Д): батарея из трех 23-мм автоматических пушек НР-23 под кабиной (на Як-30Д боекомплект увеличили, а кинематику звеньеотводов оптимизировали для исключения задержек при стрельбе на перегрузках).
  • Навигационный комплекс учебного Як-30: переход на дублированное приборное оснащение для слепых полетов: радиокомпас АРК-10, радиовысотомер РВ-УМ, станция РСИУ-5 и маркерный приемник МРП-56П.
  • Система спасения сквозь остекление: внедрение катапультных кресел с пиропатронами ПК-4-1 и стальными наконечниками заголовников, пробивавшими фонарь при выстреле, что сократило время покидания падающего самолета на сверхмалых высотах.
  • Модульное ракетно-бомбовое вооружение (Як-30 № 3): 2 подкрыльевых балочных держателя под блоки НАР УБ-16-57 (32 неуправляемые ракеты С-5) или бомбы ФАБ-50/100 в сочетании с прицелом АСП-3Н.
  • Аппаратура телеуправления Як-30М: специализированная радиолиния ПРД-3с для передачи команд управления на автопилоты радиоуправляемых самолетов-мишеней.

Силовые установки: от РД-500 к РУ-19-300

Развитие силовой установки семейства Як-30 показало переход от массивных моторов первого поколения к компактным и экономичным осевым двигателям:

Двигатель РД-500 (Як-30 / Як-30Д): Одноконтурный ТРД с центробежным компрессором (тяга 1 590 кгс / 15.6 кН). Двигатель отличался высокой приемистостью и надежностью, но имел большой диаметр (1.09 м), создавая избыточное лобовое сопротивление.

Двигатель РУ-19-300 (Як-30 «Магурка»): Специально разработанный для легкого УТС одновальный ТРД с осевым 7-ступенчатым компрессором конструкции ОКБ-300 (тяга 900 кгс / 8.82 кН). При массе всего 225 кг мотор получил антиабразивную защиту из нержавеющей стали ЭИ-961 и защитные сетки от гравия, обеспечив минимальный удельный расход керосина и вдвое снизив стоимость учебного часа.

Сводные технические характеристики семейства Як-30

Сравнительная таблица фиксирует параметры от исходного базового истребителя 1948 года до рекордной учебной модификации 1960 года:

Параметр Як-30 (базовый, 1948 г.) Як-30Д (доработанный, 1949 г.) Як-30 «Магурка» (УТС, 1960 г.)
Класс и назначение Фронтовой истребитель Фронтовой истребитель Учебно-тренировочный самолет
Экипаж 1 человек 1 человек 2 человека (тандем)
Силовая установка 1 × ТРД РД-500 (1 590 кгс) 1 × ТРД РД-500 (1 590 кгс) 1 × ТРД РУ-19-300 (900 кгс)
Максимальная взлетная масса (MTOW) 3 630 кг 4 015 кг (с ПТБ) 2 400 — 2 510 кг
Масса пустого снаряженного планера 2 415 кг 2 550 кг 1 514 кг
Схема крыла Стреловидное (35 градусов) Стреловидное с подкосом (35 градусов) Прямое крыло большого удлинения
Максимальная скорость полета 1 025 км/ч 1 040 км/ч 660 км/ч (в пикировании — 803 км/ч)
Практический потолок 15 000 м 15 000 м 14 000 м (рекорд — 16 128 м)
Практическая дальность полета 1 500 км 1 950 км (с ПТБ) 860 км
Длина разбега 450 м 480 м 380 м (с грунта)
Штатное вооружение 3 × 23-мм пушки НР-23 3 × 23-мм пушки НР-23 Опционально: 2 × УБ-16-57 или 2 × ФАБ-100

Инженерные уроки и причины закрытия программ

Анализ судьбы программ Як-30 раскрывает жесткие законы боевой авиации:

Судьба истребительной ветки (Як-30 / Як-30Д): Доработанный Як-30Д показал скорость 1 040 км/ч и дальность 1 950 км, однако в крупную серию пошел МиГ-15. МиГ-15 оснащался более мощным двигателем ВК-1 (РД-45Ф с тягой 2 270 кгс) и нес тяжелую 37-мм пушку Н-37, что обеспечивало большее разрушительное действие по стратегическим бомбардировщикам B-29. Центробежный мотор РД-500 на Як-30 не имел запаса форсирования для дальнейшего наращивания брони и вооружения.

Судьба учебной ветки (Як-30 «Магурка»): На государственных сравнительных испытаниях 1961 года в Монино Як-30 превзошел чехословацкий L-29 Delfin по всем пунктам: он был легче на 1 000 кг, имел лучшую скороподъемность (18 м/с против 14 м/с), взлетал с коротких грунтовых полос и стоил вдвое дешевле. Однако по межгосударственному решению руководства СССР заказ на единый УТС стран Варшавского договора был отдан заводам ЧССР для загрузки чехословацкой промышленности.

Вердикт: путь индекса Як-30 в советской авиации

Семейство Як-30 продемонстрировало выдающуюся конструкторскую школу ОКБ А.С. Яковлева в решении диаметрально противоположных задач. Опытный истребитель Як-30Д доказал работоспособность тонкого стреловидного крыла с внутренним подкосом и околозвуковой механизацией, подготовив базу для серийного перехватчика Як-25. В свою очередь, учебно-тренировочный Як-30 «Магурка» стал эталоном весовой культуры и аэродинамической безопасности, послужив основой для спортивно-пилотажного реактивного самолета Як-32.

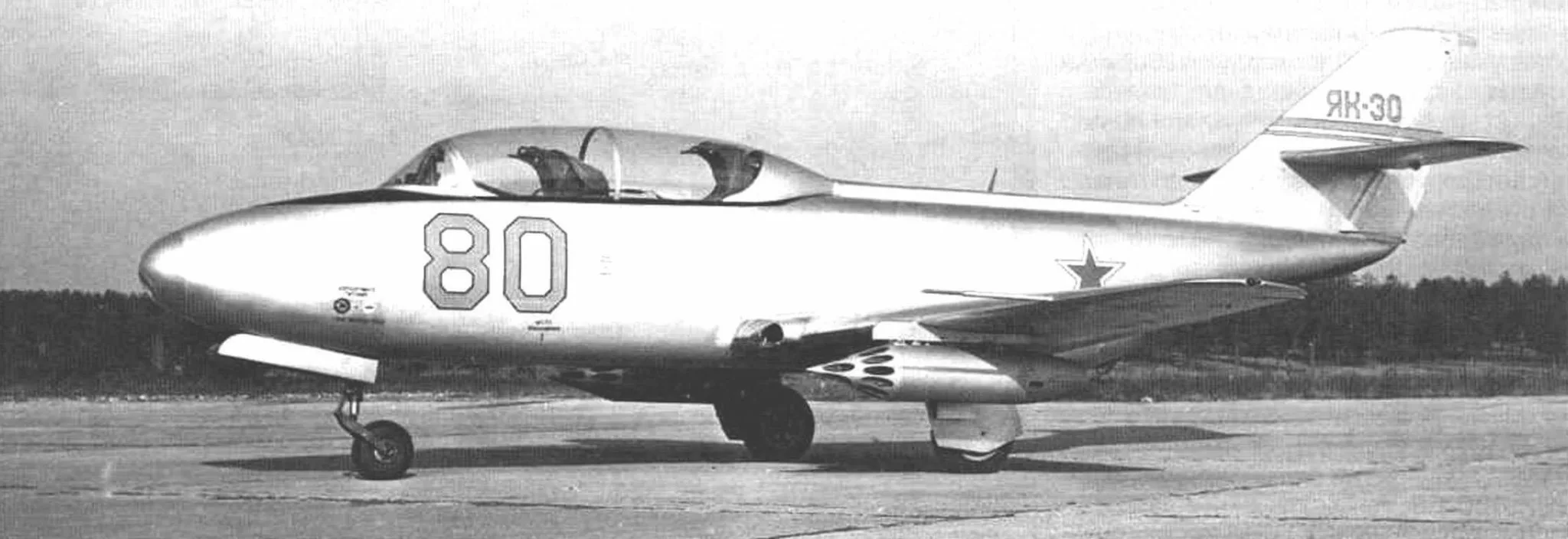

Учебно-тренировочный самолет Як-30 (шифр «Як-104» / «Магурка»): катапультирование сквозь фонарь, двигатель РУ-19-300, триумф в Монино и физика лучшей учебной парты

Posted on by admin

Двухместный реактивный учебно-тренировочный самолет Як-30 (заводской шифр изделие «104», неофициальное заводское имя — «Магурка») разрабатывался для кардинальной реформы летного образования в советской военной авиации. Проектирование машины началось в ОКБ-115 под руководством А.С. Яковлева на основании Постановления Совета Министров СССР № 854-404 от 31 июля 1958 года. Самолет предназначался для полного цикла подготовки: от первого самостоятельного вылета и сложного пилотажа до полетов по приборам в сложных метеоусловиях и прямого перехода на боевые реактивные истребители.

Главный инженерный замысел проекта «Як-104» заключался в создании предельно легкого, технологичного и дешевого в эксплуатации реактивного самолета с тяговооруженностью около 0.36-0.38 на базе специально спроектированного малогабаритного турбореактивного двигателя РУ-19-300. Первый полет опытного борта (бортовой номер 30) состоялся 20 мая 1960 года под управлением летчика-испытателя В.П. Смирнова. В августе-сентябре 1961 года на аэродроме Монино прошли масштабные сравнительные государственные испытания трех конкурирующих учебных самолетов стран Варшавского договора: советского Як-30, чехословацкого Aero L-29 Delfin и польского PZL TS-11 Iskra. По результатам строгих летных тестов советский Як-30 одержал безоговорочную победу над конкурентами по всем летно-техническим, пилотажным и экономическим параметрам, а в сентябре 1961 года летчик В.П. Смирнов установил на Як-30 два официальных мировых рекорда FAI: скорости (767.3 км/ч) и высоты полета (16 128 метров). Однако по политическим соображениям руководства СССР серия была передана Чехословакии.

Зачем создавали Як-30: решение проблемы перехода курсантов сразу на реактивную технику

В конце 1950-х годов обучение военных летчиков строилось по двухступенчатой схеме: сначала на поршневых самолетах Як-18 и Як-11, а затем на тяжелых реактивных спарках МиГ-15УТИ. Прямой переход с винтового самолета на скоростной 5-тонный реактивный МиГ вызывал огромное число летных происшествий и требовал колоссального расхода дорогостоящего керосина. ВВС требовался легкий реактивный самолет, способный прощать грубые ошибки на посадке и обеспечивать полный цикл подготовки с нуля.

Конструкторы ОКБ-115 решили эту фундаментальную методическую задачу комплексом инновационных конструкторских решений:

  • Катапультирование со сквозным пробитием фонаря: впервые в СССР внедрили систему спасения пилотов катапультными креслами со специальными заголовниками-пробойниками прямо сквозь остекление фонаря без предварительного сброса створок, что сократило время покидания падающего самолета на малых высотах до долей секунды на скоростях до 760 км/ч.
  • Двигатель РУ-19-300 с защитой компрессора: ОКБ-300 под руководством Ю.А. Гусева и С.К. Туманского создало уникальный одновальный ТРД с осевым компрессором, лопатки которого выполнили из высокопрочной стали ЭИ-961, а каналы воздухозаборников оснастили защитными 5-мм сетками и отстойниками для улавливания гравия и птиц (двигатель успешно выдержал тест на попадание тушки 2.2-килограммовой утки).
  • Прямое крыло с мягким срывом: применили прямое цельнометаллическое крыло умеренной толщины с высокой несущей способностью, которое не срывалось в штопор на закритических углах атаки и предупреждало курсанта легкой предупредительной тряской.
  • Учебно-боевой вариант (борт № 3): третий опытный борт оснастили оптическим прицелом АСП-3Н, фотокинопулеметом ФКП-2-2, подкрыльевыми пилонами под блоки НАР УБ-16-57 или авиабомбы калибра 50-100 кг и подфюзеляжным тормозным щитком.
  • Модификация Як-30М (Як-30КП): разработали вариант летающего командного пункта наведения беспилотных самолетов-мишеней (Як-25РВ-П, Ил-28, Ту-16) с мощной командной радиостанцией ПРД-3с в передней кабине.

Экстерьер и конструктивные особенности планера Як-104

Внешне Як-30 выглядит как гармоничный компактный реактивный среднеплан с прямым крылом, боковыми воздухозаборниками полукруглой формы в корневых наплывах крыла и длинным общим каплевидным фонарем двухместной тандемной кабины.

Хвостовое оперение имеет крестообразную компоновку с высоко расположенным цельнометаллическим стабилизатором на киле, что полностью вывело горизонтальное оперение из зоны спутной струи газов двигателя. Шасси трехопорное с носовым колесом рычажного типа, приспособленное для регулярной эксплуатации с грунтовых полевых аэродромов с плотностью грунта от 5-6 кг/кв.см.

Оборудование и варианты учебно-тренировочного самолета Як-30

Бортовое оборудование Як-30 объединило полный комплект дублированных пилотажно-навигационных систем, средства связи и учебно-боевые прицелы.

  • Двухместная кабина с дублированным управлением: рабочее место курсанта спереди и инструктора сзади с полным набором органов управления самолетом, двигателем и тормозной системой.
  • Система аварийного спасения: катапультные кресла с пиропатронами ПК-4-1 и системой натяга привязных ремней для катапультирования прямо через плексиглас фонаря.
  • Прицельный комплекс учебно-боевой версии: оптический коллиматорный прицел АСП-3Н (или АСП-3ВМ) и фотокинопулемет ФКП-2-2 над приборной панелью передней кабины.
  • Подвесное неуправляемое и бомбовое вооружение: 2 подкрыльевых балочных держателя под блоки НАР УБ-16-57 (32 ракеты С-5 калибра 57 мм) либо 2 свободнопадающие бомбы ФАБ-50 / ФАБ-100.
  • Тормозные устройства: подфюзеляжный перфорированный воздушный тормозной щиток с гидроприводом для отработки маневров воздушного боя и захода на посадку по крутой глиссаде.
  • Специальное оборудование командного пункта Як-30М: бортовая станция радиотелеуправления ПРД-3с для выдачи команд на борт радиоуправляемых высотных мишеней.
  • Навигационно-связной комплекс: командная УКВ радиостанция РСИУ-5, автоматический радиокомпас АРК-10, радиовысотомер малых высот РВ-УМ и маркерный приемник МРП-56П.

Двигатель РУ-19-300 и экономика летного часа

Силовая установка Як-30 состоит из одного одновального турбореактивного двигателя РУ-19-300 конструкции ОКБ-300 под руководством Ю.А. Гусева и С.К. Туманского.

Двигатель развивает максимальную бесфорсажную тягу 900 кгс (8.82 кН) при собственной массе всего 225 кг. Мотор отличается предельной простотой конструкции: 7-ступенчатый осевой компрессор, кольцевая камера сгорания и одноступенчатая турбина. Двигатель РУ-19-300 в сочетании с ультралегким планером массой 1.5 тонны обеспечил Як-30 великолепную скороподъемность у земли (18 м/с), быстрый взлет с разбегом всего 380 метров и максимальную скорость 660 км/ч (в пологом пикировании — до 803 км/ч) при расходе топлива в 1.5-2 раза ниже зарубежных аналогов.

Технические характеристики учебно-тренировочного самолета Як-30

Технические характеристики Як-30 (шифр «Як-104» / «Магурка»)

Параметры верифицированы по официальным архивным актам Государственных сравнительных испытаний в Монино и материалам ОКБ-115:

  • Класс: Двухместный реактивный учебно-тренировочный самолет первоначального обучения.
  • Максимальная скорость в горизонтальном полете: 660 км/ч.
  • Максимальная скорость в пологом пикировании: 803 км/ч.
  • Крейсерская скорость полета: 540 км/ч.
  • Посадочная скорость: 120-140 км/ч.
  • Скороподъемность у земли: 18.0 м/с.
  • Практический потолок (статический): 14 000 м.
  • Рекордная высота полета (динамическая): 16 128 м.
  • Практическая дальность полета: 860 км (продолжительность полета — до 2.0 часов).
  • Длина разбега с грунтовой ВПП: 380-425 м.
  • Длина пробега: 450 м.
  • Размах крыла: 9.39 м.
  • Длина самолета: 10.14 м.
  • Площадь крыла: 14.30 кв.м.
  • Максимальная взлетная масса (MTOW): 2 400-2 510 кг.
  • Масса пустого снаряженного самолета: 1 514-1 554 кг.
  • Экипаж: 2 человека (курсант и летчик-инструктор).
  • Силовая установка: 1 × ТРД РУ-19-300 (максимальная тяга 900 кгс / 8.82 кН).

Як-30 vs Aero L-29 Delfin: аудит конкурса реактивных УТС стран Варшавского договора 1961 года

Прямым функциональным, историческим и конкурсным соперником Як-30 является чехословацкий учебно-тренировочный самолет Aero L-29 Delfin, победивший в конкурсе 1961 года по политическому решению и ставший основным учебным самолетом ВВС СССР. Сопоставление этих машин наглядно показывает сокрушительное инженерное преимущество советского самолета по весовой культуре и динамике.

Параметр Як-30 (Як-104, СССР) Aero L-29 Delfin (Чехословакия)
Максимальная взлетная масса (MTOW) 2 400 — 2 510 кг 3 540 кг (на 1 000 кг тяжелее!)
Масса пустого снаряженного планера 1 514 кг 2 280 кг (на 50% тяжелее)
Тяговооруженность (TWR) при MTOW 0.36 (1 × РУ-19-300 = 900 кгс) 0.25 (1 × Motorlet M-701 = 890 кгс)
Скороподъемность у земли 18.0 м/с 14.0 м/с
Длина разбега с грунта 380 м 550 м
Система катапультирования Сквозь остекление (минимальное время) Со сбросом фонаря (риск заклинивания)
Себестоимость производства В 2 раза ниже L-29 Высокая (сложная трудоемкая конструкция)

Сравнительный инженерный аудит государственных испытаний 1961 года доказывает полное превосходство советского проекта. При практически равной тяге двигателей (900 кгс у РУ-19-300 против 890 кгс у M-701) чехословацкий L-29 Delfin весил 3 540 кг, будучи на целую тонну (на 40%) тяжелее Як-30. В результате тяговооруженность L-29 составляла всего 0.25 против 0.36 у Як-30. Советская машина превосходила «Дельфин» по скороподъемности (18 м/с против 14 м/с), разгону, маневренности, потолку и требовала в полтора раза меньшей длины ВПП. Як-30 был вдвое дешевле в производстве и обслуживании, а катапультирование сквозь остекление обеспечивало высочайшую безопасность. Однако руководство СССР решило поддержать экономику Чехословакии, назначив L-29 единым самолетом Варшавского договора, из-за чего советская авиация лишилась более совершенной и динамичной учебной машины.

Вердикт: непризнанный шедевр советской учебной авиации

Учебно-тренировочный самолет Як-30 (шифр «Як-104» / «Магурка») — выдающийся триумф советской весовой культуры и аэродинамики. Превзойдя всех международных соперников на испытаниях в Монино и установив официальные мировые рекорды высоты и скорости, Як-30 доказал гениальность яковлевской конструкторской школы, а его конструктивные решения и двигатель РУ-19-300 легли в основу спортивного реактивного самолета Як-32 и палубных проектов нового поколения.

Истребитель-перехватчик Як-30Д: силовой внутренний подкос крыла, выдвижные закрылки, скорость 1025 км/ч у земли и физика околозвуковой доводки

Posted on by admin

Фронтовой истребитель-перехватчик Як-30Д (заводской шифр модификация «Д» — «доработанный» или «дальний») стал важным этапом в освоении околозвуковых скоростей и стреловидного крыла в ОКБ-115 под руководством А.С. Яковлева. Самолет проектировался в начале 1949 года как глубокая модернизация опытного истребителя Як-30 1948 года. Главной целью создания модификации «Д» стало устранение недостатков путевой и поперечной устойчивости базового прототипа, существенное увеличение скорости полета на малых высотах, сокращение посадочной дистанции и повышение дальности сопровождения фронтовых бомбардировщиков.

Главный инженерный замысел проекта «Як-30Д» заключался в аэродинамическом и конструктивном усилении тонкого стреловидного крыла (35 градусов) без увеличения лобового сопротивления. Конструкторы внедрили в силовой набор крыла так называемый «внутренний подкос», заменили простые щелевые закрылки на эффективные выдвижные, смонтировали фюзеляжные тормозные щитки и увеличили емкость топливной системы. Заводские летные испытания модернизированного Як-30Д в 1949 году блестяще провел летчик-испытатель С.Н. Анохин. Самолет показал великолепный прирост характеристик: скорость у земли выросла с 930 до 1 025 км/ч, а практическая дальность с подвесными баками достигла рекордных для легкого истребителя тех лет 1 950 км. Опыт доводки стреловидного планера Як-30Д лег в основу проектирования серийного всепогодного перехватчика Як-25.

Зачем создавали Як-30Д: решение проблемы жесткости стреловидного крыла и посадочной скорости

Первый опытный Як-30 1948 года страдал от деформаций стреловидного крыла на околозвуковых скоростях, недостаточной эффективности щелевых закрылков на посадке и низкой скорости полета у земли (всего 930 км/ч). Кроме того, истребитель не имел эффективных средств экстренного торможения в воздухе, что делало воздушный бой на виражах опасным.

Инженеры ОКБ-115 решили эти сложнейшие задачи масштабной реконструкцией планера и механизации крыла:

  • Силовой «внутренний подкос» крыла: в корневой части стреловидного крыла (35 градусов по линии четвертей хорд) смонтировали жесткий внутренний подкос, который связал корневые нервюры с главными шпангоутами фюзеляжа, полностью ликвидировав крутильные деформации обшивки при перегрузках.
  • Выдвижные закрылки взамен щелевых: вместо простых отклоняемых закрылков установили выдвижные закрылки увеличенной площади, существенно повысившие несущие свойства крыла на малых скоростях и снизившие посадочную скорость.
  • Гидравлические воздушные тормозные щитки: на хвостовой секции фюзеляжа установили отклоняемые тормозные щитки с гидроприводом для быстрого гашения скорости при пикировании и выходе из атаки.
  • Увеличение емкости топливной системы: за счет перекомпоновки внутренних баков и интеграции двух подвесных топливных баков (ПТБ) под крылом взлетную массу довели до 4 015 кг, а дальность полета увеличили почти на треть — до 1 950 км.
  • Перекомпоновка моторного отсека: оптимизировали каналы подвода воздуха и крепление двигателя РД-500, что обеспечило прирост тяги у земли и разгон до 1 025 км/ч.
  • Артиллерийский комплекс из трех пушек НР-23: под носовой частью фюзеляжа разместили три скорострельные 23-мм автоматические пушки с увеличенным боекомплектом.

Экстерьер и конструктивные особенности планера Як-30Д

Внешне Як-30Д отличался от первого Як-30 развитыми тормозными щитками по бокам хвостовой части фюзеляжа, увеличенной хордой закрылков и тремя пушечными амбразурами в нижней носовой секции под воздухозаборником.

Планер имел среднепланную цельнометаллическую компоновку со стреловидным крылом (35 градусов, площадь 15.10 кв.м), крестообразным хвостовым оперением с высоко расположенным стабилизатором и классическим трехопорным шасси с носовым колесом, убиравшимся в фюзеляж.

Вооружение и оборудование истребителя-перехватчика Як-30Д

Комплекс оборудования и вооружения Як-30Д сочетал максимальную огневую мощь для перехвата бомбардировщиков и необходимое приборное оснащение для скоростного полета.

  • Встроенная пушечная батарея (3 ствола): 3 скорострельные 23-мм автоматические пушки НР-23 конструкции А.Э. Нудельмана и А.А. Рихтера, установленные компактной батареей под носовой частью фюзеляжа (темп стрельбы — до 900 выстрелов в минуту на ствол).
  • Оптический коллиматорный прицел: прицел типа АСП-1Н (или ПКИ-1) с подвижной прицельной сеткой для стрельбы с упреждением по маневрирующим воздушным целям.
  • Кислородное высотное оборудование: модернизированный комплект кислородного прибора КП-14 и баллонов высокого давления для обеспечения длительного полета на практическом потолке 15 000 метров.
  • Радиосвязное и навигационное оборудование: командная радиостанция РСИУ-3 и радиополукомпас для привода на базовый аэродром.
  • Система аварийного спасения: катапультное кресло летчика с пиропатроном и сбрасываемый фонарь кабины.
  • Подвесные топливные баки: 2 подкрыльевых конформных или каплевидных ПТБ емкостью по 250-300 литров.

Двигатель РД-500 и околозвуковая динамика

Силовая установка Як-30Д состоит из одного одновального турбореактивного двигателя РД-500 (лицензионная копия британского двигателя Rolls-Royce Derwent V, освоенная на заводе № 500 под руководством В.М. Яковлева) с центробежным двухсторонним компрессором.

Двигатель развивает максимальную бесфорсажную тягу 1 590 кгс (15.6 кН). Прямой осевой воздушный тракт и оптимизированная компоновка мотора обеспечили 4-тонному истребителю скороподъемность 41 м/с (2 460 м/мин), набор высоты 5 000 метров всего за 2.2 минуты, максимальную скорость 1 025 км/ч у земли и 1 040 км/ч на высоте 5 500 метров при практическом потолке 15 000 метров.

Технические характеристики истребителя Як-30Д

Технические характеристики Як-30Д (модификация «Д»)

Параметры верифицированы по официальным эксплуатационным отчетам заводских испытаний ОКБ-115:

  • Класс: Околозвуковой фронтовой истребитель-перехватчик первого поколения.
  • Максимальная скорость у земли: 1 025 км/ч.
  • Максимальная скорость на высоте 5 500 м: 1 040 км/ч.
  • Скороподъемность у земли: 41 м/с (2 460 м/мин).
  • Время набора высоты 5 000 м: 2.2 мин.
  • Практический потолок: 15 000 м.
  • Практическая дальность полета с ПТБ: 1 950 км.
  • Размах крыла: 8.65 м.
  • Длина самолета: 8.86 м.
  • Площадь крыла: 15.10 кв.м.
  • Угол стреловидности крыла: 35 градусов по линии 1/4 хорд.
  • Максимальная взлетная масса (MTOW с ПТБ): 4 015 кг.
  • Нормальная взлетная масса: 3 440 кг.
  • Экипаж: 1 человек (летчик-испытатель С.Н. Анохин).
  • Силовая установка: 1 × ТРД РД-500 (тяга 1 590 кгс / 15.6 кН).

Як-30Д vs Dassault MD 450 Ouragan: аудит легких реактивных истребителей 1949 года

Прямым функциональным, весовым и историческим зарубежным аналогом Як-30Д является первый французский реактивный истребитель Dassault MD 450 Ouragan (совершил первый полет в феврале 1949 года, оснащался лицензионным ТРД Rolls-Royce Nene с центробежным компрессором). Сопоставление платформ демонстрирует преимущества стреловидного крыла Як-30Д над прямым крылом французской машины.

Параметр Як-30Д (СССР, 1949 г.) Dassault MD 450 Ouragan (Франция, 1949 г.)
Максимальная взлетная масса (MTOW) 4 015 кг 7 900 кг
Тяговооруженность (TWR) при нормальной массе 0.46 (1 × РД-500 = 1 590 кгс / 3 440 кг) 0.42 (1 × Hispano Nene 102 = 2 270 кгс / 5 350 кг)
Аэродинамическая схема крыла Стреловидное (35 градусов, внутренний подкос) Прямое крыло ламинарного профиля
Максимальная скорость у земли 1 025 км/ч 940 км/ч
Практический потолок 15 000 м 13 000 м
Скороподъемность у земли 41.0 м/с (2 460 м/мин) 38.0 м/с (2 280 м/мин)
Встроенное пушечное вооружение 3 × 23-мм НР-23 4 × 20-мм Hispano-Suiza HS.404

Сравнительный инженерный аудит наглядно подтверждает аэродинамическое превосходство советской школы. Французский Ouragan использовал прямое крыло и более мощный, но тяжелый мотор Nene (2 270 кгс), из-за чего взлетный вес самолета вырос почти до 8 тонн, а максимальная скорость у земли упиралась в волновой кризис на отметке 940 км/ч. Советский Як-30Д со стреловидным крылом (35 градусов) и легким двигателем РД-500 весил всего 4 тонны в перегрузочном варианте, развивая скорость 1 025 км/ч у земли и скороподъемность 41 м/с. Наличие силового «внутреннего подкоса» и выдвижных закрылков позволило Як-30Д превзойти французского конкурента по маневренности, потолку (15 000 м против 13 000 м) и дальности полета, доказав перспективность стреловидных схем ОКБ Яковлева.

Вердикт: важный шаг к сверхзвуку и тяжелым перехватчикам

Фронтовой истребитель Як-30Д (модификация «Д») — выдающийся образец скоростной доводки реактивного самолета. Внедрение внутреннего силового подкоса крыла, выдвижных закрылков, тормозных щитков и батареи из трех пушек НР-23 позволило выжать максимум из двигателя РД-500, сформировав необходимый научный и технологический задел для создания легендарного всепогодного перехватчика Як-25.

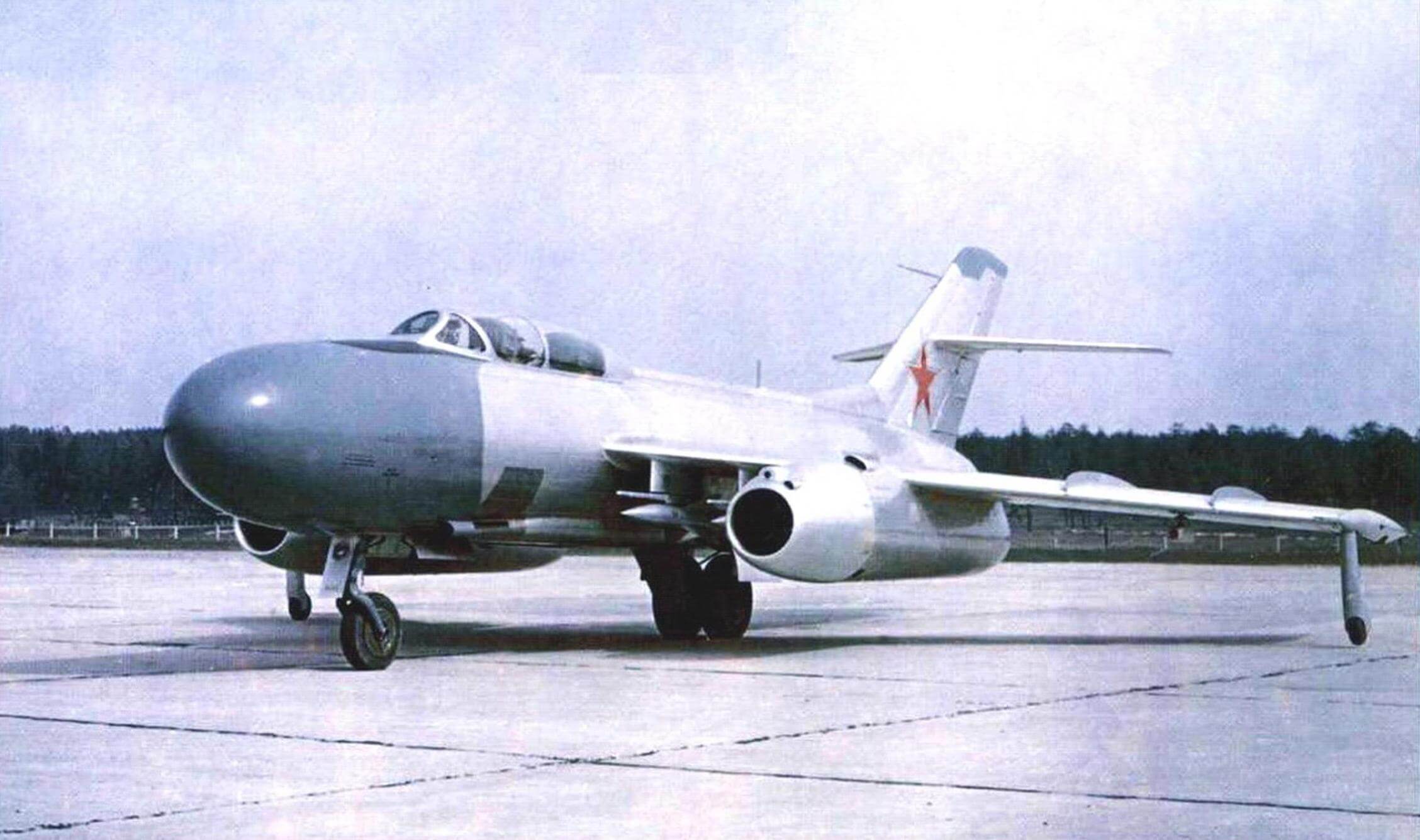

Истребитель-перехватчик Як-25К (изделие «К»): четыре ракеты РС-1-У, наведение по лучу РЛС «Изумруд-2», демонтаж пушек и физика первого советского чисто ракетного перехвата

Posted on by admin

Тяжелый всепогодный истребитель-перехватчик Як-25К (заводской шифр изделие «К», ракетные комплексы Як-25К-5 и Як-25К-75) стал первым в СССР тяжелым авиационным комплексом перехвата, полностью вооруженным управляемыми ракетами класса «воздух-воздух». Самолет проектировался в ОКБ-115 под руководством А.С. Яковлева на основании Постановления Совета Министров СССР от 30 декабря 1954 года. Машина создавалась для круглосуточного перехвата и гарантированного уничтожения скоростных стратегических бомбардировщиков и высотных самолетов-разведчиков противника управляемым ракетным оружием вне зоны эффективного огня их кормовых стрелковых установок.

Главный инженерный замысел проекта «К» заключался в переходе от классического ближнего пушечного боя к дистанционной ракетной атаке. Для этого с серийного перехватчика Як-25 полностью сняли обе 37-мм пушки Н-37Л, установив под консолями крыла четыре балочных пилона для первых советских управляемых ракет РС-1-У (комплекс К-5 разработки КБ-1 под руководством Д.Л. Томашевича) и доработав носовой радиолокационный прицел до стандарта «Изумруд-2» (РП-1У) с формированием луча радиоуправления. В 1955-1956 годах опытные самолеты Як-25К-5 и Як-25К-75 успешно прошли полный цикл государственных испытаний в ГК НИИ ВВС и на полигоне Владимировка в Ахтубинске, выполнив серию практических ракетных пусков с реальным уничтожением радиоуправляемых самолетов-мишеней Ту-4 и Ил-28. Комплекс не стали передавать в крупную серию, поскольку легкие ракеты РС-1-У внедрили на фронтовые истребители МиГ-17ПФУ и МиГ-19ПМ, а ОКБ Яковлева сосредоточило ресурсы на создании перспективного сверхзвукового ракетного перехватчика Як-27К с тяжелыми ракетами К-8.

Зачем создавали Як-25К: отказ от пушек и переход к управляемым ракетам «воздух-воздух»

Стрельба из крупнокалиберных 37-мм пушек Н-37Л по скоростным бомбардировщикам требовала сближения на дистанцию менее 500-800 метров. На этом рубеже советский перехватчик неизбежно попадал под прицельный шквал огня кормовых турелей американских бомбардировщиков B-47. Требовалось дать тяжелому перехватчику оружие, позволяющее поражать цель с безопасной дистанции в 2-4 километра с любого ракурса ночью и в облаках.

Конструкторы ОКБ-115 решили эту революционную задачу комплексной модернизацией систем вооружения:

  • Четыре управляемые ракеты РС-1-У (система К-5): под консолями крыла снаружи мотогондол смонтировали четыре балочных держателя под ракеты РС-1-У с твердотопливными двигателями, наводившиеся на цель по равносигнальной зоне конически сканирующего луча бортовой РЛС.
  • Доработка прицельного радара «Изумруд-2» (РП-1У): радиолокационный комплекс оснастили узконаправленным передатчиком опорного сигнала управления ракетами, связав метку цели на экране радара с каналом радиоуправления рулями ракеты.
  • Опытный комплекс Як-25К-75 с ракетами К-75: параллельно отработали вариант с четырьмя опытными ракетами К-75 (разработки ОКБ-134 под руководством И.И. Торопова) с инфракрасными и радиолокационными головками самонаведения и радаром «Сокол».
  • Полный демонтаж ствольной артиллерии: обе тяжелые пушки Н-37Л и патронные ящики на 200 снарядов полностью сняли, закрыв амбразуры обтекателями, что позволило компенсировать вес четырех ракетных пилонов и сохранить балансировку самолета.
  • Специализированный пульт управления штурмана-оператора: на рабочем месте второго члена экипажа установили селектор выбора подвесок, блок контроля готовности гироскопов ракет и кнопку залпового или поочередного пуска.

Экстерьер и особенности планера изделия К

Внешне Як-25К легко узнать по наличию четырех пилонов под крылом (по две ракеты РС-1-У снаружи каждой мотогондолы двигателей), глухим заглушкам на месте нижних пушечных амбразур и носовому радиопрозрачному обтекателю антенны РЛС.

Планер сохранил среднепланную компоновку со стреловидным крылом (45 градусов, площадь 28.94 кв.м), две мотогондолы двигателей АМ-5А на пилонах и велосипедное шасси с поддерживающими балансирными стойками на законцовках крыла.

Вооружение ракетного истребителя-перехватчика Як-25К

Вооружение и оборудование истребителя-перехватчика Як-25К

Комплекс вооружения Як-25К стал первой в истории советской авиации чисто ракетной системой перехвата воздушных целей.

  • Управляемые ракеты «воздух-воздух» с наведением по лучу РС-1-У (К-5 / изделие ШМ): 4 подкрыльевые ракеты на балочных держателях (масса ракеты 74 кг, масса осколочно-фугасной БЧ 13.5 кг, дальность пуска от 2 до 3.5 км, скорость полета 800 м/с).
  • Перспективные управляемые ракеты малой дальности К-75: 4 опытные ракеты с тепловыми или радиолокационными ГСН (на опытном варианте Як-25К-75).
  • Бортовая радиолокационная станция наведения «Изумруд-2» (РП-1У): специализированный двухсканирующий радиолокатор для поиска целей и создания радиокомандного луча наведения ракет.
  • Пульт управления ракетным оружием: приборный блок предстартовой проверки ракетных цепей, прогрева пороховых аккумуляторов давления и индикации готовности ракет к пуску.
  • Автопилот тяжелого перехватчика АП-28: трехканальная система стабилизации углового положения перехватчика во время пуска и удержания цели в радиолуче.
  • Стрелково-пушечное вооружение: полностью демонтировано (включая две пушки Н-37Л).
  • Навигационно-связной комплекс: радиокомпас АРК-5, маркерный приемник МРП-48, радиовысотомер малых высот РВ-2 и командная радиостанция РСИУ-3М.
  • Подвесные топливные баки: возможность подвески двух ПТБ снаружи ракетных пилонов.

Двигатели АМ-5А / РД-5А и энергетика ракетного перехвата

Силовая установка Як-25К состоит из двух одновальных турбореактивных двигателей АМ-5А (в серии обозначались как РД-5А) конструкции ОКБ-300 под руководством А.А. Микулина.

Каждый двигатель развивает максимальную бесфорсажную тягу 2 000 кгс (суммарная тяга силовой установки — 4 000 кгс / 39.2 кН). Подвеска четырех ракет РС-1-У создавала умеренное аэродинамическое сопротивление, однако мощности двигателей хватало для разгона 10.5-тонного перехватчика до максимальной скорости 1 090 км/ч на высоте и обеспечения практического потолка 14 000 метров при практической дальности до 2 500 км с подвесными баками.

Технические характеристики ракетного перехватчика Як-25К

Технические характеристики Як-25К (комплекс Як-25К-5)

Параметры верифицированы по официальным архивным отчетам государственных испытаний ГК НИИ ВВС на полигоне Владимировка:

  • Класс: Тяжелый двухместный всепогодный ракетный истребитель-перехватчик.
  • Максимальная скорость на высоте: 1 090 км/ч.
  • Максимальная скорость у земли: 1 040 км/ч.
  • Практический потолок: 14 000 м.
  • Практическая дальность на внутренних баках: 2 050 км.
  • Практическая дальность с подвесными баками: 2 500 км.
  • Размах крыла: 10.96 м.
  • Длина самолета: 15.67 м.
  • Высота самолета: 4.40 м.
  • Площадь крыла: 28.94 кв.м.
  • Максимальная взлетная масса (MTOW): 10 500 кг.
  • Масса пустого снаряженного самолета: 5 750 кг.
  • Экипаж: 2 человека (летчик и штурман-оператор ракетного комплекса).
  • Силовая установка: 2 × ТРД АМ-5А / РД-5А (суммарная тяга 4 000 кгс / 39.2 кН).

Як-25К vs Douglas F3D-2M Skyknight: аудит первых всепогодных ракетных перехватчиков середины 1950-х годов

Прямым функциональным, весовым и технологическим зарубежным аналогом Як-25К является американский двухместный двухмоторный ракетный перехватчик Douglas F3D-2M Skyknight (модификация перехватчика Skyknight, оснащенная четырьмя ракетами с наведением по лучу AAM-N-2 Sparrow I в 1954-1955 годах). Сопоставление платформ демонстрирует полную идентичность инженерных решений первого этапа ракетной эры в СССР и США.

Параметр Як-25К (комплекс К-5, СССР) Douglas F3D-2M Skyknight (США)
Максимальная взлетная масса (MTOW) 10 500 кг 12 500 кг
Тяговооруженность (TWR) при MTOW 0.38 (2 × АМ-5А = 4 000 кгс) 0.26 (2 × Westinghouse J34-WE-38 = 3 260 кгс)
Количество ракет «воздух-воздух» 4 × РС-1-У (К-5) 4 × AAM-N-2 Sparrow I
Принцип наведения ракет Наведение по равносигнальной зоне луча РЛС Наведение по лучу бортовой РЛС (Beam-riding)
Максимальная скорость на высоте 1 090 км/ч (околозвуковая) 850 км/ч (дозвуковая)
Практический потолок 14 000 м 11 600 м
Встроенное пушечное вооружение Полностью демонтировано 4 × 20-мм пушки Hispano M3 (сохранены)

Сравнительный инженерный аудит наглядно раскрывает общие проблемы и различия двух первых ракетных систем мира. И советский комплекс К-5 на Як-25К, и американская система Sparrow I на F3D-2M использовали одинаковый принцип наведения по лучу бортового радара (Beam-riding). Этот метод требовал от пилота удерживать нос самолета строго на цели до момента подрыва боевой части ракеты, что исключало маневрирование при атаке. В то же время советский Як-25К за счет стреловидного крыла и высокой тяговооруженности обладал огромным преимуществом в скорости (1 090 км/ч против 850 км/ч у Skyknight) и потолке (14 000 м против 11 600 м). Американский F3D-2M был слишком тяжелым и медлительным для перехвата околозвуковых целей. Успешные испытания Як-25К с реальным уничтожением воздушных мишеней подтвердили работоспособность советского ракетного оружия, дав конструкторам бесценный опыт для перехода к сверхзвуковым комплексам перехвата с самонаводящимися ракетами.

Вердикт: первый шаг советской авиации в эру ракетного боя

Истребитель-перехватчик Як-25К (изделие «К») — важнейший исторический прорыв отечественного авиастроения. Став первым советским тяжелым самолетом, полностью избавившимся от пушек в пользу четырех управляемых ракет РС-1-У с радиолокационным наведением, Як-25К доказал реальную возможность уничтожения воздушных целей на дистанции в несколько километров, открыв путь для создания целых поколений советских ракетных комплексов перехвата ПВО.

Дальний высотный разведчик Як-25РВ (изделие «РВ»): прямое крыло размахом 23.5 метра, высотные двигатели Р-11В-300, потолок 21 000 метров и физика советского ответа самолету U-2

Posted on by admin

Дальний высотный стратегический самолет-разведчик Як-25РВ (заводской шифр изделие «РВ» / самолет «25РВ») стал уникальным советским высотным комплексом, созданным для действий в стратосфере. Самолет проектировался в ОКБ-115 под руководством А.С. Яковлева на основании Постановления Совета Министров СССР от 16 апреля 1958 года. Машина создавалась как асимметричный советский функциональный аналог американского разведчика Lockheed U-2 для ведения оптической и радиотехнической разведки вдоль государственных границ, радиационного мониторинга верхних слоев атмосферы и перехвата высотных автоматических дрейфующих аэростатов (АДА) на запредельных высотах свыше 20 000 метров.

Главный инженерный замысел проекта «РВ» заключался в создании сверхвысотного планера с околонулевой удельной нагрузкой на крыло при сохранении фюзеляжа серийного перехватчика Як-25. Стреловидное крыло малой площади заменили на гигантское прямое цельнометаллическое крыло большого удлинения размахом 23.5 метра, а пустой планер облегчили до предела, демонтировав все вооружение, радар и кабину второго члена экипажа. Первый полет опытного самолета состоялся 1 марта 1959 года под управлением летчика-испытателя В.П. Смирнова. В июле 1959 года В.П. Смирнов установил на Як-25РВ два официальных мировых рекорда высоты полета (20 174 м с коммерческим грузом 1 000 кг и 20 445 м с грузом 2 000 кг). На Улан-Удэнском авиационном заводе № 99 с 1961 по 1966 год построили 155 серийных самолетов Як-25РВ в пилотируемом и беспилотном вариантах (включая самолеты-мишени Як-25РВ-I и Як-25РВ-II для отработки зенитно-ракетных комплексов С-75 и С-200).

Зачем создавали Як-25РВ: решение проблемы полета в разреженной стратосфере на 20 000 метров

В конце 1950-х годов советская ПВО столкнулась с безнаказанными полетами американских высотных разведчиков U-2 и массовым запуском разведывательных аэростатов НАТО на высотах 18 000-22 000 метров. Обычные стреловидные перехватчики МиГ-19 и Як-25 срывались в штопор из-за падения подъемной силы в разреженном воздухе, а двигатели первого поколения глохли от нехватки кислорода.

Конструкторы ОКБ-115 решили эту фундаментальную аэродинамическую задачу революционной перестройкой конструкции:

  • Прямое крыло сверхбольшого удлинения (размах 23.5 метра): вместо стреловидного крыла площадью 28.9 кв.м сконструировали длинное прямое крыло площадью 55.0 кв.м с удлинением около 10, обладавшее высоким аэродинамическим качеством и создававшее колоссальную подъемную силу на высотах более 20 км.
  • Высотные турбореактивные двигатели Р-11В-300: на самолет установили специальные бесфорсажные высотные двигатели конструкции ОКБ-300 С.К. Туманского с увеличенной степенью сжатия компрессора, форсированными топливными насосами и системой устойчивого запуска в разреженной атмосфере, развивавшие суммарную тягу 8 000 кгс.
  • Тотальное облегчение планера до 4 375 кг: с самолета полностью срезали тяжелые 37-мм пушки Н-37Л, броню, радиоприцел «Сокол» и ликвидировали кабину штурмана-оператора, оставив одноместную компоновку с минимальной массой пустого планера.
  • Комплекс высотного жизнеобеспечения летчика: пилота одели в высотно-компенсирующий костюм ВКК-4 (или скафандр) с гермошлемом ГШ-4 и кислородным автоматом КП-34, обеспечивавшими выживание при аварийной разгерметизации на потолке 21 000 метров.
  • Многоспектральный комплекс высотной разведки: в отсеках фюзеляжа разместили длиннофокусные фотокамеры АФА-40, АФА-42/75, топографические аппараты АФА-42/20, пассивные станции радиотехнической разведки «Ромб-4» и заборники фильтров для улавливания радиоактивных аэрозолей в стратосфере.

Экстерьер и конструктивные особенности планера изделия РВ

Внешне Як-25РВ выглядит абсолютно уникально и разительно отличается от других машин семейства Як-25: его планер напоминает реактивный планер-паритель с огромным размахом прямого крыла (23.50 м), тонкими заостренными законцовками и компактным одноместным каплевидным фонарем пилота.

Мотогондолы двигателей Р-11В-300 подвешены на пилонах под центропланом. Планер сохранил проверенное велосипедное шасси с носовой и подфюзеляжной стойками, а поддерживающие балансирные колеса вынесены на концы гигантских консолей крыла.

Оборудование высотного разведчика Як-25РВ

Оборудование и разведывательный комплекс самолета Як-25РВ

Комплекс специального оборудования Як-25РВ объединил аппаратуру сверхвысотной видовой фотосъемки, радиотехнические станции и средства мониторинга ядерных испытаний.

  • Длиннофокусный высотный аэрофотоаппарат АФА-40: специализированная оптическая камера высокого разрешения для плановой детальной съемки наземных стратегических объектов с высот 18 000-21 000 метров.
  • Комплекс качающихся фотокамер АФА-42/75: аппараты для перспективной разведки сопредельных приграничных территорий без нарушения воздушного пространства сопредельных государств.
  • Топографический плановый аэрофотоаппарат АФА-42/20: широкоугольная камера для непрерывной маршрутной съемки широких полос местности.
  • Станция радиотехнической разведки (РТР) «Ромб-4»: пассивный комплекс фиксации сигналов иностранных РЛС раннего предупреждения и систем связи.
  • Аппаратура радиационного контроля атмосферы: проточные фильтрогондолы для улавливания радиоактивных продуктов после ядерных взрывов на зарубежных полигонах.
  • Высотный пилотажно-навигационный комплекс: специализированный автопилот, дистанционный астрокомпас ДИК-46, радиокомпас АРК-5 и высокоточный барометрический высотомер.
  • Система спасения и жизнеобеспечения: катапультное кресло со стабилизирующим парашютом, комплект ВКК-4 с гермошлемом ГШ-4 и кислородный прибор КП-34.
  • Штатное вооружение: полностью отсутствует (для обеспечения рекордного потолка).

Двигатели Р-11В-300 и физика полета на высоте 21 000 метров

Силовая установка Як-25РВ состоит из двух высотных одновальных турбореактивных двигателей Р-11В-300 конструкции ОКБ-300 под руководством С.К. Туманского.

Каждый двигатель развивает максимальную бесфорсажную тягу 3 900-4 000 кгс (суммарная тяга силовой установки — 7 800-8 000 кгс / 78.4 кН). Отказ от форсажной камеры позволил сэкономить сотни килограммов веса, а уникальный высотный компрессор гарантировал бесперебойную подачу воздуха в камеры сгорания при плотности атмосферы в 15 раз ниже, чем у земли. Силовая установка обеспечила 10-тонному высотнику статический практический потолок 20 500 метров (на динамической горке — до 21 000 м), крейсерскую скорость 850-910 км/ч и продолжительность полета более 5 часов.

Технические характеристики высотного разведчика Як-25РВ

Технические характеристики Як-25РВ (изделие «РВ»)

Параметры верифицированы по официальным эксплуатационным руководствам ВВС СССР и материалам рекордных полетов FAI:

  • Класс: Дальний высотный стратегический самолет-разведчик и высотная мишень.
  • Максимальная скорость на высоте: 910 км/ч (0.82 Маха).
  • Крейсерская скорость полета: 850 км/ч.
  • Практический статический потолок: 20 500 м.
  • Динамический потолок (рекордный): 20 445-21 000 м.
  • Практическая дальность полета: 3 000 км (по высотному профилю — до 3 500 км).
  • Продолжительность полета: 5.0-5.5 часов.
  • Размах крыла: 23.50 м.
  • Длина самолета: 15.93 м.
  • Высота самолета: 4.40 м.
  • Площадь крыла: 55.00 кв.м.
  • Удлинение крыла: 10.0.
  • Максимальная взлетная масса (MTOW): 10 000 кг.
  • Нормальная взлетная масса: 8 600 кг.
  • Масса пустого снаряженного самолета: 4 375 кг.
  • Запас топлива во внутренних баках: 3 500 кг.
  • Экипаж: 1 человек (летчик в скафандре/ВКК).
  • Силовая установка: 2 × ТРД Р-11В-300 (суммарная тяга 8 000 кгс / 78.4 кН).

Як-25РВ vs Lockheed U-2A / U-2C Dragon Lady: аудит стратосферных разведчиков конца 1950-х годов

Прямым функциональным, весовым и историческим зарубежным соперником Як-25РВ является американский высотный стратегический самолет-разведчик Lockheed U-2A / U-2C Dragon Lady (созданный в 1955-1956 годах в подразделении Skunk Works под руководством Кларенса «Келли» Джонсона). Сопоставление этих уникальных машин демонстрирует разницу между советской двухмоторной схемой повышенной живучести и американским одномоторным ультралегким планером.

Параметр Як-25РВ (изделие «РВ», СССР) Lockheed U-2A / U-2C (США)
Максимальная взлетная масса (MTOW) 10 000 кг 10 500 кг (U-2C) / 7 800 кг (U-2A)
Тяговооруженность (TWR) при MTOW 0.80 (2 × Р-11В-300 = 8 000 кгс) 0.48 (1 × Pratt & Whitney J57-P-37A = 5 000 кгс)
Силовая установка и надежность в стратосфере 2 высотных двигателя (повышенная выживаемость) 1 двигатель (потеря самолета при остановке мотора)
Размах прямого крыла 23.50 м (площадь 55.0 кв.м) 24.40 м (площадь 55.7 кв.м)
Практический потолок полета 20 500-21 000 м 21 300-22 000 м
Практическая дальность полета 3 500 км 6 500-7 000 км
Продолжительность барражирования 5.0-5.5 часов 8.0-9.0 часов

Сравнительный инженерный аудит честно раскрывает сильные и слабые стороны обеих конструкций. Американский U-2 проектировался с чистого листа как сверхлегкий планер с предельно тонким фюзеляжем и одним двигателем J57 (позднее J75), что обеспечило ему рекордную дальность 7 000 км и потолок до 22 000 метров, однако сделало самолет крайне сложным и опасным в пилотировании на границе диапазона скоростей («угол гроба»). Советский Як-25РВ создавался на базе уже готового фюзеляжа серийного перехватчика, поэтому уступал американцу по запасу топлива и дальности полета (3 500 км против 7 000 км). В то же время советская машина получила колоссальное преимущество по удельной тяговооруженности (0.80 против 0.48 у U-2), значительно быстрее набирала рекордную высоту 20 445 м и обладала высочайшей надежностью силовой установки: два двигателя Р-11В-300 гарантировали безопасное возвращение пилота на базу при отказе одного мотора в стратосфере.

Вердикт: стратосферный триумф ОКБ Яковлева

Дальний высотный разведчик Як-25РВ (изделие «РВ») — шедевр советской высотной аэродинамики. Создание прямого крыла размахом 23.5 метра, облегчение планера до 4.3 тонн и установка высотных двигателей Р-11В-300 позволили СССР в кратчайшие сроки получить полноценный стратосферный комплекс на 21 000 метров, установивший серию мировых рекордов и обеспечивший надежный контроль воздушных рубежей страны.
