Фронтовой тактический самолет-разведчик Як-25Р (заводской шифр изделие «125» / самолет «125») стал первой советской реактивной разведывательной машиной околозвукового класса, созданной на базе двухместного барражирующего перехватчика. Самолет проектировался в ОКБ-115 под руководством А.С. Яковлева на основании Постановления Совета Министров СССР от 10 марта 1953 года. Машина предназначалась для ведения оперативной и тактической воздушной фоторазведки в интересах командования фронтов и армий: вскрытия дислокации оперативных резервов, танковых соединений, узлов связи, полевых аэродромов и позиционных районов артиллерии вероятного противника на глубину до нескольких сотен километров за линией фронта.

Главный инженерный замысел проекта «125» заключался в создании скоростной разведывательной платформы с большим радиусом действия без затратной разработки принципиально нового планера. Для этого носовой конус с радиолокатором перехвата заменили на герметичную остекленную кабину штурмана-фоторазведчика со специализированными фотолюками и комплексом дневных и ночных аэрофотоаппаратов. Постройка головного опытного образца на опытном заводе № 115 завершилась в августе 1953 года, а первый полет выполнил летчик-испытатель В.М. Волков. В 1954 году самолет успешно прошел государственные испытания в ГК НИИ ВВС под управлением ведущего летчика-испытателя В. Котлова и штурмана В. Житника. На Саратовском авиационном заводе № 292 построили малую серию из 10 самолетов Як-25Р, которые несли интенсивную службу в разведывательных полках ВВС до поступления на вооружение сверхзвуковых разведчиков Як-27Р.

Зачем создавали Як-25Р: решение проблемы скоростной фоторазведки за линией фронта

В начале 1950-х годов советская фронтовая фоторазведка опиралась на поршневые самолеты и дозвуковые разведчики Ил-28Р. Однако насыщение войсковой ПВО стран НАТО скоростными реактивными истребителями F-86 Sabre и новыми зенитными орудиями с радиолокационным наведением делало тихоходные поршневые машины легкой добычей. Требовался двухместный маневренный разведчик с околозвуковой скоростью полета более 1 000 км/ч, способный выполнять фотогалсы на высотах до 14 000 метров днем и ночью.

Конструкторы ОКБ-115 решили эту задачу глубокой модификацией систем и планера перехватчика Як-25:

• Остекленный носовой отсек штурмана-фоторазведчика: взамен носовой РЛС сконструировали просторную герметичную кабину со сплошным нижним, боковым и лобовым оптическим остеклением, обеспечивавшую штурману круговой обзор местности и визуальный поиск замаскированных наземных целей.
• Комплекс длиннофокусных дневных камер АФА-33: в фюзеляже и носовой части смонтировали качающуюся установку с длиннофокусным аэрофотоаппаратом АФА-33/75 (фокусное расстояние 750 мм) для плановой и перспективной съемки узких полос с больших высот и топографический аппарат АФА-33/20 для площадной съемки.
• Комплекс ночной аэрофоторазведки: в самолете установили ночную фотокамеру НАФА-31/50, синхронизированную со специальным внутрифюзеляжным кассетным отсеком для сброса осветительных фотоавиабомб ФОТАБ-50.
• Облегчение артиллерийского вооружения: сняли две тяжелые 37-мм пушки Н-37Л, установив взамен одну легкую скорострельную 23-мм автоматическую пушку НР-23 (боезапас 100 снарядов) по правому борту фюзеляжа, сохранив балансировку планера.
• Сохранение аэродинамической базы Як-25: среднепланное крыло стреловидностью 45 градусов с двигателями АМ-5 на пилонах под крылом и велосипедное шасси обеспечили отличную управляемость и стабильность курса при выполнении прямолинейных фотогалсов.

Экстерьер и конструктивные особенности планера изделия 125

Внешне Як-25Р безошибочно отличается от базового перехватчика длинным прозрачным «фонарем» носовой кабины штурмана с плоскими оптическими панелями, нижней группой фотолюков со сдвижными защитными бронешторками и одной пушечной амбразурой справа внизу носовой части.

Планер сохранил цельнометаллическое стреловидное крыло (45 градусов по линии четвертей хорд, площадь 28.94 кв.м), две мотогондолы двигателей АМ-5 на пилонах под консолями крыла и оригинальное велосипедное шасси с поддерживающими стойками на законцовках крыла.

Оборудование и разведывательный комплекс самолета Як-25Р

Бортовое оборудование Як-25Р объединило оптико-электронные прицельные средства, фотокамеры высокого разрешения и навигационные приборы точного выхода на цель.

• Качающийся длиннофокусный аэрофотоаппарат АФА-33/75: камера для плановой и перспективной дневной съемки малоразмерных объектов (командных пунктов, мостов, батарей) с высот от 3 000 до 12 000 метров.
• Топографический плановый аэрофотоаппарат АФА-33/20: широкоугольная камера для маршрутной и площадной съемки полосы пролета.
• Ночной аэрофотоаппарат НАФА-31/50: камера ночной съемки, работающая в импульсном режиме совместно с осветительными авиабомбами.
• Кассетный отсек фотоавиабомб: внутрифюзеляжный держатель для транспортировки и поочередного сброса осветительных авиабомб ФОТАБ-50 и ориентирно-сигнальных авиабомб.
• Оптический прицел-визир штурмана: навигационный визир в полу кабины штурмана для точного определения момента включения фотокамер и ввода поправок на угол сноса.
• Встроенная пушечная установка: 1 одноствольная 23-мм автоматическая пушка НР-23 с боекомплектом 100 снарядов по правому борту фюзеляжа.
• Навигационно-пилотажный комплекс: автоматический радиокомпас АРК-5, радиовысотомер малых высот РВ-2, высотный радиовысотомер РВ-17, маркерный радиоприемник и курсовая система.
• Подвесные топливные баки: 2 подкрыльевых бака емкостью по 675 литров снаружи от мотогондол.

Двигатели АМ-5 / РД-5А и динамика скоростной разведки

Силовая установка Як-25Р состоит из двух одновальных турбореактивных двигателей АМ-5 (в серии выпускались как РД-5А) конструкции ОКБ-300 под руководством А.А. Микулина.

Каждый двигатель развивает максимальную бесфорсажную тягу 2 000 кгс (суммарная тяга силовой установки — 4 000 кгс / 39.2 кН). Нижнее размещение мотогондол на пилонах под крылом изолировало фюзеляж от температурных напряжений и освободило внутреннее пространство для кассет фотокамер и топлива. Двигатели АМ-5 разгоняли 10.5-тонный разведчик до максимальной скорости 1 090 км/ч на высоте и 1 050 км/ч у земли, обеспечивая практическую дальность полета 2 100 км на внутренних баках и до 2 700 км с двумя подвесными баками.

Технические характеристики Як-25Р (самолет «125»)

Параметры верифицированы по официальным эксплуатационным регламентам и отчетам государственных испытаний ГК НИИ ВВС:

• Класс: Околозвуковой двухместный фронтовой тактический фоторазведчик.
• Максимальная скорость на высоте: 1 090 км/ч.
• Максимальная скорость у земли: 1 050 км/ч.
• Крейсерская скорость полета: 850 км/ч.
• Практический потолок: 14 000 м.
• Практическая дальность на внутренних баках: 2 100 км.
• Практическая дальность с двумя ПТБ: 2 700 км.
• Размах крыла: 10.96 м.
• Длина самолета: 15.67 м.
• Высота самолета: 4.40 м.
• Площадь крыла: 28.94 кв.м.
• Максимальная взлетная масса (MTOW): 10 500 кг.
• Нормальная взлетная масса: 8 500 кг.
• Масса пустого снаряженного самолета: 5 700 кг.
• Запас топлива во внутренних баках: 3 445 кг.
• Экипаж: 2 человека (летчик и штурман-фоторазведчик).
• Силовая установка: 2 × ТРД АМ-5 / РД-5А (суммарная тяга 4 000 кгс / 39.2 кН).

Як-25Р vs Martin RB-57A Canberra: аудит двухместных тактических разведчиков середины 1950-х годов

Прямым функциональным, весовым и историческим зарубежным аналогом Як-25Р является американский двухместный тактический реактивный фоторазведчик Martin RB-57A Canberra (поступивший на вооружение ВВС США в 1953-1954 годах). Сопоставление этих платформ демонстрирует различия между советской концепцией скоростного стреловидного разведчика и американской машиной с прямым крылом большого удлинения.

Параметр	Як-25Р (изделие «125», СССР)	Martin RB-57A Canberra (США)
Максимальная взлетная масса (MTOW)	10 500 кг	18 500 кг
Тяговооруженность (TWR) при MTOW	0.38 (2 × АМ-5 = 4 000 кгс)	0.35 (2 × Wright J65-W-5 = 6 500 кгс)
Стреловидность крыла	45 градусов (околозвуковая аэродинамика)	0 градусов (прямое толстое крыло)
Максимальная скорость на высоте	1 090 км/ч	960 км/ч
Практический потолок	14 000 м	15 000 м
Оборонительное артиллерийское вооружение	1 × 23-мм пушка НР-23 (100 снарядов)	Отсутствует
Экипаж и распределение обязанностей	2 человека (летчик + штурман в остекленном носу)	2 человека (тандемная глухая кабина)

Сравнительный инженерный аудит показывает фундаментальную разницу тактических школ. Американский RB-57A Canberra за счет прямого крыла большой площади имел несколько больший практический потолок (15 000 м против 14 000 м у Як-25Р), однако из-за толстого профиля крыла страдал от раннего волнового кризиса и не мог превысить скорость 960 км/ч, становясь уязвимым для советских перехватчиков МиГ-17. Советский Як-25Р благодаря стреловидному крылу (45 градусов) развивал околозвуковую скорость 1 090 км/ч, что позволяло ему быстро выходить из зоны огня войсковой ПВО. Размещение штурмана в остекленном носу давало экипажу Як-25Р колоссальное преимущество в визуальном поиске замаскированных наземных целей по сравнению с экипажем RB-57A, сидевшим в тандемной кабине с ограниченным боковым обзором.

Вердикт: первый реактивный глаз советского фронта

Фронтовой тактический разведчик Як-25Р (изделие «125») — важный рубеж в эволюции разведывательной авиации СССР. Успешная интеграция комплекса длиннофокусных дневных и ночных фотокамер АФА-33, носовой кабины штурмана и околозвукового планера позволила создать маневренный и скоростной самолет войсковой разведки, эксплуатация которого сформировала школу подготовки советских экипажей фоторазведчиков и открыла дорогу сверхзвуковым комплексам Як-27Р и Як-28Р.

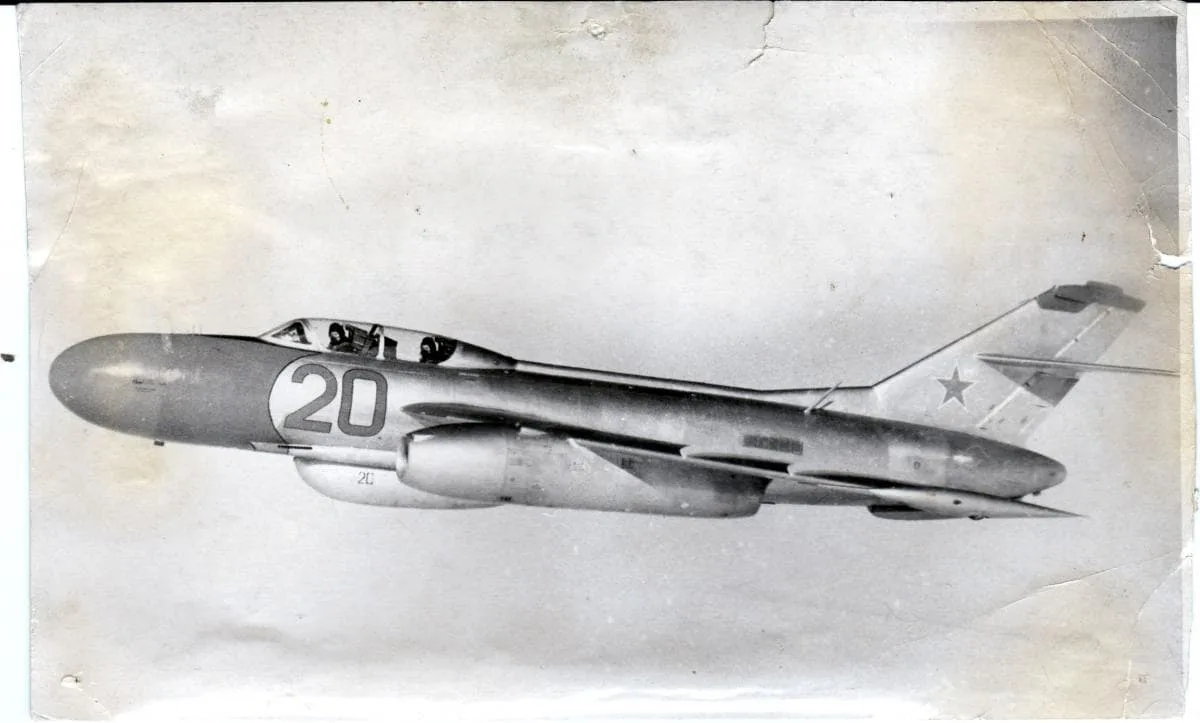

Дальний всепогодный барражирующий истребитель-перехватчик Як-25М (заводской шифр модификация «М») стал самой массовой и технически совершенной модификацией в семействе самолетов Як-25. Перехватчик проектировался в ОКБ-115 под руководством А.С. Яковлева в соответствии с тактико-техническими требованиями командующего Войсками ПВО СССР Маршала Советского Союза Л.А. Говорова. Машина предназначалась для круглосуточного прикрытия важнейших административных и промышленных районов СССР, а также гигантских необорудованных радиолокационными постами пространств Сибири, Севера и Дальнего Востока от налетов стратегических бомбардировщиков B-47 и B-52, высотных самолетов-разведчиков и автоматических дрейфующих аэростатов.

Главный инженерный смысл создания модификации «М» заключался в интеграции полноценного тяжелого радиолокационного прицельного комплекса РП-6 «Сокол» взамен временной облегченной РЛС «Изумруд». Для размещения антенны диаметром более одного метра конструкторы полностью перекомпоновали носовую секцию фюзеляжа, закрыв ее цельным радиопрозрачным конусом. Серийное производство развернули на Саратовском авиационном заводе № 292, где было построено 406 перехватчиков Як-25М (из 483 всех выпущенных самолетов семейства). Самолет стал надежной рабочей лошадкой авиации ПВО, закрыв советское небо на целое десятилетие и продемонстрировав выдающуюся способность к высотным перехватам аэростатов-шпионов на динамических горках на высотах более 15 000 метров.

Зачем создавали Як-25М: доводка радара «Сокол» и защита протяженных рубежей

В первой половине 1950-х годов одноместные истребители МиГ-17П не обладали достаточным запасом топлива для многочасового патрулирования северных рубежей, а их маломощные РЛС «Изумруд» имели узкий сектор обзора. Пилот одноместной машины физически не успевал одновременно пилотировать самолет в облаках, следить за горизонтом и вручную настраивать капризную ламповую станцию.

Конструкторы ОКБ-115 решили эту проблему комплексом передовых инженерных мер:

• Мощный радиолокационный прицел РП-6 «Сокол»: носовую часть фюзеляжа целиком отдали под тяжелый импульсный радар «Сокол», обеспечивавший обнаружение бомбардировщиков на дальностях до 30 км, устойчивый захват цели с 3 км и возможность селекции низколетящих целей на высотах от 200-300 метров.
• Двухместная кабина с разделением функций: за креслом пилота разместили штурмана-оператора, который полностью брал на себя поиск целей на экране радара, выдачу команд наведения и расчет траектории атаки, разгружая летчика для пилотирования.
• Сокрушительная огневая мощь двух пушек Н-37Л: под брюхом фюзеляжа установили две крупнокалиберные 37-мм автоматические пушки с суммарным боекомплектом 200 снарядов (по 100 снарядов на ствол). Огромная масса секундного залпа гарантировала разрушение крыла стратегического бомбардировщика B-47 всего за одно попадание.
• Эшелонированное бронирование экипажа: кабину защитили 105-мм лобовым бронестеклом, передними стальными бронеплитами толщиной 10 мм, бронезаголовниками кресел по 10 мм, задним бронещитом 6 мм и боковыми дюралюминиевыми экранами толщиной 8 мм.
• Встроенное дублированное управление: в кабине штурмана-оператора смонтировали съемную ручку управления и педали, что позволило использовать строевые перехватчики для тренировок и ввода молодых пилотов в строй без постройки специальных спарок.

Экстерьер и конструктивные особенности планера Як-25М

Внешне Як-25М легко отличить по массивному носовому радиопрозрачному конусу оживальной формы, двум пушечным обтекателям стволов Н-37Л под днищем фюзеляжа и двухместному общему фонарю кабины с мощным переплетом лобового бронеблока.

Планер имеет стреловидное среднерасположенное крыло (45 градусов, площадь 28.94 кв.м), две мотогондолы на пилонах под консолями крыла и оригинальное велосипедное шасси с носовой и задней стойками на фюзеляже, дополненное легкими предохранительными стойками на законцовках крыла.

Вооружение и оборудование истребителя-перехватчика Як-25М

Бортовой комплекс перехватчика Як-25М был полностью адаптирован для поиска, сближения и уничтожения скоростных воздушных целей в любых метеоусловиях днем и ночью.

• Бортовая РЛС перехвата РП-6 «Сокол»: импульсный радиоприцел с параболической антенной, обеспечивающий обнаружение целей на дистанциях до 30 км, работу по целям на фоне облаков и выдачу меток на коллиматорный прицел.
• Встроенный артиллерийский комплекс (2 ствола): 2 тяжелые 37-мм автоматические пушки Н-37Л с суммарным боекомплектом 200 снарядов (возможность раздельной стрельбы или одновременного залпа).
• Оптический прицел: коллиматорный прицел ПК-1 (или ПКИ), сопряженный с радиолокатором «Сокол» для точной стрельбы по визуально видимым целям.
• Автопилот тяжелого перехватчика АП-28 (АП-28МЯ): трехканальный автопилот, снимавший нагрузку с пилота при длительном барражировании на маршруте.
• Навигационно-связной комплекс: автоматический радиокомпас АРК-5, маркерный радиоприемник МРП-48, радиовысотомер малых высот РВ-2 и командная радиостанция РСИУ-3М.
• Система опознавания: ответчик системы государственного опознавания «Барий-М» (СРО-1) и станция предупреждения об облучении «Сирена-2».
• Подвесные топливные баки: возможность монтажа двух подкрыльевых подвесных баков емкостью по 675 литров снаружи от мотогондол.

Двигатели АМ-5А / РД-5А и барражирующая энергетика

Силовая установка Як-25М состоит из двух компактных одновальных турбореактивных двигателей АМ-5А (в серии выпускались как РД-5А) конструкции ОКБ-300 под руководством А.А. Микулина.

Каждый двигатель развивает максимальную бесфорсажную тягу 2 000 кгс (суммарная тяга силовой установки — 4 000 кгс / 39.2 кН). Нижнее размещение мотогондол на пилонах под стреловидным крылом обеспечило удобный доступ при обслуживании на полевых аэродромах и позволило разместить массивные фюзеляжные баки. Силовая установка разгоняет 10.5-тонный перехватчик до максимальной скорости 1 090 км/ч на высоте, обеспечивая время непрерывного патрулирования более 3.5 часов и практическую дальность полета 2 700 км с подвесными баками.

Технические характеристики Як-25М (модификация «М»)

Параметры верифицированы по официальным эксплуатационным регламентам Авиации ПВО СССР для серийных перехватчиков Як-25М:

• Класс: Двухместный дальний всепогодный барражирующий перехватчик ПВО.
• Максимальная скорость на высоте: 1 090 км/ч.
• Максимальная скорость у земли: 1 050 км/ч.
• Посадочная скорость: 190-200 км/ч.
• Практический потолок: 14 000 м (высота перехвата на динамической горке — до 15 200 м).
• Практическая дальность на внутренних баках: 2 100 км.
• Практическая дальность с двумя ПТБ: 2 700 км.
• Продолжительность барражирования: до 3.5-4.0 часов.
• Размах крыла: 10.96 м.
• Длина самолета: 15.67 м.
• Площадь крыла: 28.94 кв.м.
• Максимальная взлетная масса (MTOW): 10 500 кг.
• Масса пустого снаряженного самолета: 5 700 кг.
• Экипаж: 2 человека (летчик и штурман-оператор РЛС).
• Силовая установка: 2 × ТРД АМ-5А / РД-5А (суммарная тяга 4 000 кгс / 39.2 кН).

Як-25М vs Lockheed F-94C Starfire: аудит двухместных перехватчиков ПВО середины 1950-х годов

Прямым функциональным, весовым и временным зарубежным аналогом Як-25М является американский двухместный всепогодный перехватчик ПВО Lockheed F-94C Starfire. Сопоставление этих самолетов демонстрирует принципиальную разницу в вооружении и концепциях применения: советский барражирующий двухмоторный пушечный комплекс против американского скоростного одномоторного ракетного перехватчика.

Параметр	Як-25М (СССР)	Lockheed F-94C Starfire (США)
Максимальная взлетная масса (MTOW)	10 500 кг	11 000 кг
Тяговооруженность (TWR) при MTOW	0.38 (2 × АМ-5А = 4 000 кгс)	0.47 (1 × P&W J48-P-5 с форсажем = 5 200 кгс)
Силовая установка и надежность на Севере	2 двигателя (высокая живучесть над тайгой)	1 двигатель (высокий риск при отказе)
Главный радиолокационный комплекс	РП-6 «Сокол» (дальность до 30 км)	Hughes E-5 / AN/APG-40 (дальность до 25 км)
Основное вооружение перехвата	2 × 37-мм пушки Н-37Л (200 снарядов)	48 × 70-мм НАР FFAR Mighty Mouse
Практическая дальность полета	2 700 км (с ПТБ)	1 700 км
Продолжительность барражирования	до 3.5-4.0 часов	1.5-2.0 часа

Сравнительный инженерный аудит наглядно показывает баланс технических компромиссов. Американский F-94C Starfire обладал форсажным двигателем, что давало ему преимущество в скороподъемности и скорости разгона, а залп из 48 неуправляемых ракет Mighty Mouse теоретически накрывал большую площадь. Однако ракеты обладали огромным рассеиванием, а сам самолет имел скромную дальность (1 700 км) и не мог барражировать вдалеке от своей ВПП. Советский Як-25М создавался специально для бескрайних северных просторов: его практическая дальность достигала 2 700 км при длительности патрулирования до 4 часов. Двухмоторная компоновка обеспечивала экипажу надежное возвращение при отказе одного двигателя над безлюдной тундрой, а мощнейшая пушечная батарея из двух 37-мм пушек Н-37Л гарантировала уничтожение любой воздушной цели прицельным огнем.

Вердикт: главный барражирующий щит советского неба

Истребитель-перехватчик Як-25М (модификация «М») — легендарная веха в истории Войск ПВО СССР. Внедрение мощного радиолокатора РП-6 «Сокол», сокрушительных 37-мм пушек Н-37Л и двухмоторной надежной схемы позволило создать первый по-настоящему массовый всепогодный барражирующий комплекс, надежно закрывший стратегические границы Советского Союза в самый напряженный период холодной войны.

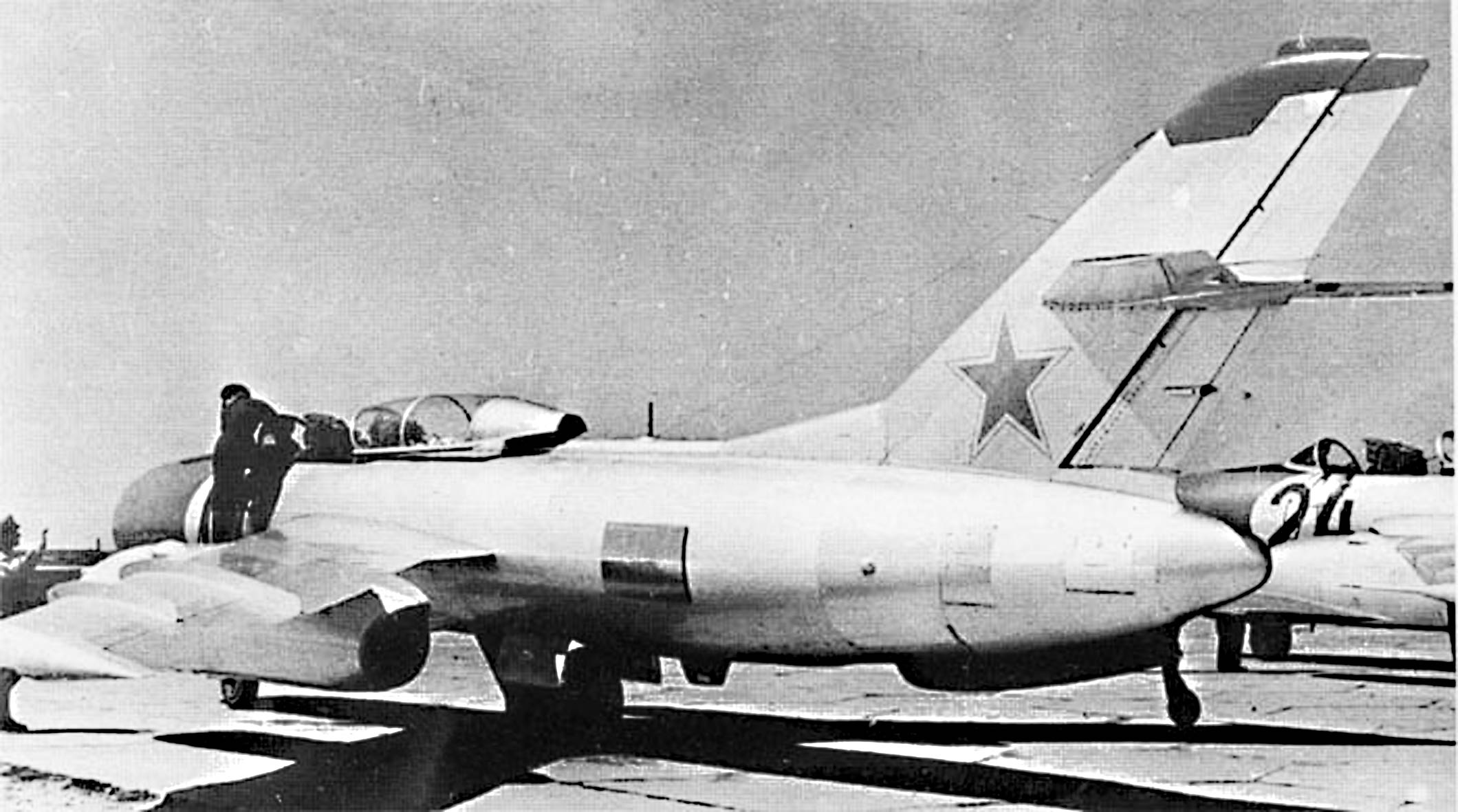

Морской оперативно-тактический разведчик Як-25МР (заводской шифр изделие «125МР») стал первой специализированной околозвуковой разведывательной модификацией, созданной в ОКБ-115 под руководством А.С. Яковлева по прямому заказу Авиации Военно-морского флота СССР. Самолет проектировался в 1955-1956 годах на базе удачного двухместного реактивного перехватчика Як-25М. Машина предназначалась для ведения воздушной фото- и радиолокационной разведки в интересах флота: вскрытия дислокации военно-морских баз, обнаружения корабельных соединений, десантных отрядов и конвоев противника в акваториях Балтийского, Черного, Баренцева и Японского морей.

Главный инженерный замысел проекта «125МР» заключался в создании высокоскоростной разведывательной платформы с большим радиусом действия, способной осуществлять дневную и ночную фотосъемку морских целей на высотах от бреющего полета до практического потолка 14 500 метров. Для этого носовой радиопрозрачный конус перехватчика заменили на остекленную кабину штурмана-фоторазведчика со специализированными люками для аэрофотоаппаратов. Опытный образец успешно прошел государственные испытания в НИИ ВВС и авиации ВМФ. Самолет не пошел в крупносерийное производство из-за скорого появления сверхзвуковых разведчиков нового поколения Як-27Р и Як-28Р, однако именно на Як-25МР была отработана вся методика околозвуковой оптико-электронной разведки кораблей и береговых объектов.

Зачем создавали Як-25МР: решение проблемы оперативного контроля ближней морской зоны

В середине 1950-х годов советский флот столкнулся с нехваткой скоростных разведчиков. Поршневые Ту-14 и торпедоносцы Ту-2, применявшиеся для фоторазведки, были слишком медлительными и сбивались палубными истребителями еще на дальних подступах к ордерам ВМС НАТО, а тяжелые бомбардировщики Ил-28Р были слишком громоздкими для маневренных задач над морем.

Инженеры ОКБ-115 решили эту проблему глубокой модификацией планера Як-25 под задачи морской аэрофоторазведки:

• Остекленный носовой отсек штурмана-оператора: вместо массивной антенны РЛС перехватчика в носовой части фюзеляжа смонтировали герметичную кабину со сплошным нижним, боковым и лобовым остеклением, обеспечивавшую штурману превосходный обзор морской поверхности и визуальное наведение фотокамер на корабли.
• Универсальный комплекс морских АФА: внутри фюзеляжа и в носовой части установили комплект качающихся и плановых фотокамер АФА для дневной плановой, перспективной и маршрутной съемки кораблей с высот от 500 до 12 000 метров, а также ночные аппараты НАФА с системой отстрела осветительных авиабомб.
• Радиолокационная станция морской разведки «Курс»: под кабиной пилота сохранили компактный радиолокатор для навигации над безориентирным морем и обнаружения радиоконтрастных надводных кораблей в тумане и ночью.
• Облегчение планера и оборонительная пушка: две тяжелые 37-мм пушки Н-37Л демонтировали, оставив одну скорострельную 23-мм автоматическую пушку НР-23 (боезапас 100 снарядов) по правому борту для самообороны от патрульных самолетов.
• Турбореактивные двигатели РД-9ББ: для компенсации возросшего сопротивления и обеспечения высокой скороподъемности самолет оснастили двухвальными двигателями РД-9ББ (РД-9Б), позволившими развивать скорость 1 090 км/ч.

Экстерьер и конструктивные особенности планера Як-25МР

Внешне Як-25МР легко узнать по удлиненной прозрачной носовой кабине штурмана с плоскими оптическими иллюминаторами для прицеливания и съемки, фотолюкам со сдвижными защитными створками под днищем фюзеляжа и одной пушечной амбразуре справа.

Планер сохранил среднепланную компоновку со стреловидным крылом (45 градусов по линии фокусов, площадь 28.94 кв.м), две мотогондолы двигателей РД-9ББ на пилонах под консолями и велосипедное шасси с поддерживающими стойками на законцовках крыла.

Оборудование и разведывательный комплекс самолета Як-25МР

Комплекс специального оборудования Як-25МР был полностью сфокусирован на задачах детальной фоторазведки морских акваторий и прибрежной инфраструктуры противника.

• Комплекс длиннофокусных дневных фотокамер АФА: комплект специализированных аэрофотоаппаратов высокого разрешения для плановой и перспективной фотосъемки корабельных ордеров и баз с больших высот.
• Топографические и плановые фотокамеры: аппараты для непрерывной маршрутной съемки береговой черты и морских конвоев.
• Комплекс ночной аэрофоторазведки: фотокамеры НАФА, синхронизированные с замками подвески осветительных фотоавиабомб ФОТАБ во внутреннем отсеке.
• Навигационная морская РЛС «Курс»: бортовой радиолокатор поиска надводных кораблей и береговой линии.
• Встроенная пушечная установка: 1 одноствольная 23-мм автоматическая пушка НР-23 с боекомплектом 100 снарядов по правому борту в нижней части носовой секции.
• Навигационно-пилотажный комплекс: радиокомпас АРК-5, радиовысотомеры РВ-2 и РВ-17, курсовая система и автопилот для точного выдерживания фотогалсов.
• Подвесные топливные баки: 2 подкрыльевых ПТБ для увеличения дальности полета над морем.

Двигатели РД-9ББ и динамика морского перехвата

Силовая установка Як-25МР состоит из двух компактных двухвальных турбореактивных двигателей РД-9ББ (модификация двигателя РД-9Б конструкции ОКБ-19 под руководством П.А. Соловьева / ОКБ-300).

Каждый двигатель развивает максимальную тягу 2 600 кгс (суммарная тяга силовой установки — 5 200 кгс / 51.0 кН). Размещение двигателей на пилонах под крылом позволило максимально разгрузить фюзеляж от температурных напряжений и освободить внутренние отсеки под фотокамеры и керосиновые баки. Мощность моторов РД-9ББ обеспечивала 10.6-тонному разведчику максимальную скорость 1 090 км/ч на высоте, практический потолок 14 500 м и практическую дальность до 2 750 км с подвесными баками.

Технические характеристики Як-25МР (изделие «125МР»)

Параметры верифицированы по официальным архивным отчетам государственных испытаний Авиации ВМФ СССР:

• Класс: Околозвуковой двухместный морской оперативно-тактический разведчик.
• Максимальная скорость на высоте: 1 090 км/ч.
• Максимальная скорость у земли: 1 040 км/ч.
• Крейсерская скорость полета: 850 км/ч.
• Практический потолок: 14 500 м.
• Практическая дальность на внутренних баках: 2 100 км.
• Практическая дальность с подвесными баками (ПТБ): 2 750 км.
• Размах крыла: 10.96 м.
• Длина самолета: 15.67 м.
• Высота самолета: 4.40 м.
• Площадь крыла: 28.94 кв.м.
• Максимальная взлетная масса (MTOW): 10 650 кг.
• Нормальная взлетная масса: 8 600 кг.
• Масса пустого снаряженного самолета: 5 800 кг.
• Экипаж: 2 человека (летчик и штурман-фоторазведчик).
• Силовая установка: 2 × ТРД РД-9ББ (суммарная тяга 5 200 кгс / 51.0 кН).

Як-25МР vs Grumman F9F-8P Cougar: аудит морских околозвуковых фоторазведчиков середины 1950-х годов

Прямым функциональным, весовым и временным зарубежным аналогом Як-25МР является американский околозвуковой палубный морской фоторазведчик Grumman F9F-8P Cougar (принятый на вооружение ВМС США в 1955-1956 годах). Сопоставление этих самолетов демонстрирует разницу между советской двухмоторной концепцией с выделенным штурманом-наводчиком и американским одноместным палубным самолетом.

Параметр	Як-25МР (изделие «125МР», СССР)	Grumman F9F-8P Cougar (США)
Максимальная взлетная масса (MTOW)	10 650 кг	10 800 кг
Тяговооруженность (TWR) при MTOW	0.49 (2 × РД-9ББ = 5 200 кгс)	0.32 (1 × P&W J48-P-8A = 3 400 кгс)
Силовая установка и надежность над морем	2 двигателя (высокая выживаемость)	1 двигатель (риск при отказе мотора над океаном)
Экипаж и распределение задач	2 человека (летчик + штурман-оператор АФА)	1 человек (пилот совмещает полет и съемку)
Максимальная скорость на высоте	1 090 км/ч	1 050 км/ч
Практический потолок	14 500 м	13 000 м
Практическая дальность с ПТБ	2 750 км	2 100 км

Сравнительный инженерный расчет показывает неоспоримые преимущества советского самолета в условиях морского театра военных действий. Американский F9F-8P Cougar нес батарею из четырех фотокамер Fairchild в удлиненном носу, но пилотировался одним летчиком, которому было крайне сложно одновременно вести скоростной самолет над штормовым морем, вести ориентирование и управлять углами съемки. Кроме того, единственный двигатель J48 создавал смертельный риск при отказе вдали от авианосца. Советский Як-25МР с двумя двигателями РД-9ББ обладал существенно более высокой тяговооруженностью (0.49 против 0.32), превосходил американца по скорости, потолку и дальности (2 750 км против 2 100 км), а наличие отдельного рабочего места штурмана в остекленном носу гарантировало высочайшую точность наведения объективов фотокамер на маневрирующие корабли.

Вердикт: морской разведчик переходной эпохи

Морской разведчик Як-25МР (изделие «125МР») — яркий пример рационального использования проверенной перехватывающей платформы для решения специализированных флотских задач. Сочетание двухмоторной силовой установки РД-9ББ, остекленной кабины штурмана и комплекса морских АФА обеспечило создание надежного разведчика, опыт испытаний которого позволил СССР разработать передовые сверхзвуковые комплексы морской разведки Як-27Р и Як-28Р.

Фронтовой околозвуковой бомбардировщик Як-25Б (заводской индекс изделие «125Б») стал первой в СССР попыткой создания скоростного реактивного носителя тактического ядерного оружия на базе всепогодного перехватчика. Самолет проектировался в ОКБ-115 под руководством А.С. Яковлева на основании правительственного решения 1954 года. Машина создавалась для прорыва фронтовой ПВО противника на околозвуковых скоростях и нанесения высокоточных ядерных ударов по войсковым группировкам, аэродромным узлам и командным бункерам в тактической и оперативной глубине театра военных действий.

Главный инженерный замысел проекта «125Б» заключался в адаптации серийного планера перехватчика Як-25 под несение первой советской малогабаритной атомной бомбы РДС-4 («Татьяна») массой около 1 200 кг. Постройка опытного образца на опытном заводе № 115 завершилась 27 августа 1954 года. Заводские и совместные испытания машины проходили в ГК НИИ ВВС на 71-м полигоне в Багерово с участием летчика-испытателя В. Котлова и штурмана В. Житника до сентября 1955 года. Несмотря на то, что военные предпочли запустить в серию более скоростной специализированный бомбардировщик с форсажными двигателями Як-26 и последующий Як-28, именно Як-25Б стал первопроходцем, на котором были отработаны носовая остекленная кабина штурмана-бомбардира, кинематика бомбоотсека и методика бомбометания специзделий с околозвуковых скоростей.

Зачем создавали Як-25Б: решение проблемы скоростной доставки атомной бомбы «Татьяна»

К середине 1950-х годов советские атомщики создали компактный ядерный боеприпас РДС-4 («Татьяна»), пригодный для подвески на тактические самолеты. Существовавшие фронтовые бомбардировщики Ил-28 обладали прямой стреловидностью крыла и максимальной скоростью около 900 км/ч, что делало их легкой добычей для новейших реактивных истребителей F-86 Sabre. Требовалось срочно получить фронтовой бомбардировщик с околозвуковой скоростью полета более 1 000 км/ч на уже освоенной производственной базе.

Конструкторы ОКБ-115 решили эту задачу комплексной перекомпоновкой носовой и центральной секций перехватчика Як-25:

• Остекленная носовая кабина штурмана-бомбардира: вместо глухого радиопрозрачного носового конуса с радиолокатором перехвата сконструировали герметичную носовую кабину штурмана со сплошным нижним и лобовым остеклением из силикатного и органического стекла для визуального поиска ориентиров.
• Оптический бомбардировочный прицел ОПБ-5СР: на рабочем месте штурмана установили оптический синхронный векторный прицел, сопряженный с радиодальномером и автопилотом для точного автоматического сброса бомб с высот до 14 000 метров.
• Термостатированный внутрифюзеляжный бомбоотсек: в центральной части фюзеляжа между основными стойками велосипедного шасси врезали грузовой отсек с замком подвески БД под атомную бомбу РДС-4 «Татьяна» или фугасные бомбы калибра до 1 500 кг (ФАБ-1500).
• Облегчение артиллерийского вооружения: две тяжелые 37-мм пушки Н-37Л с массивными патронными ящиками демонтировали, заменив их одной легкой скорострельной 23-мм пушкой НР-23 с боекомплектом 100 снарядов по правому борту для сохранения весового баланса.
• Сохранение аэродинамической схемы Як-25: крыло стреловидностью 45 градусов с мотогондолами двигателей АМ-5 на пилонах и велосипедное шасси с подкрыльевыми балансирными стойками позволили сохранить отработанную околозвуковую аэродинамику.

Экстерьер и конструктивные особенности планера изделия 125Б

Внешне Як-25Б безошибочно отличается от перехватчика Як-25 длинным прозрачным «фонариком» носовой кабины штурмана с плоским оптическим стеклом прицела ОПБ-5СР, одной пушечной амбразурой справа вместо двух тяжелых орудий под брюхом и прямоугольными створками бомбоотсека снизу фюзеляжа.

Планер сохранил среднепланную компоновку со стреловидным крылом (45 градусов по линии фокусов, площадь 28.94 кв.м), два подкрыльевых пилона с мотогондолами ТРД АМ-5 и велосипедное шасси с носовой и подфюзеляжной главными опорами, дополненными маленькими стойками на законцовках крыла.

Вооружение и оборудование фронтового бомбардировщика Як-25Б

Вооружение и оборудование фронтового бомбардировщика Як-25Б

Комплекс вооружения и бортовых систем Як-25Б сочетал возможность несения специального тактического ядерного оружия, обычных авиабомб крупного калибра и пушечную защиту передней полусферы.

• Специальное ядерное вооружение: 1 малогабаритная атомная авиабомба РДС-4 («Татьяна») мощностью до 30 килотонн во внутреннем обогреваемом бомбовом отсеке.
• Обычное свободнопадающее бомбовое вооружение: внутренняя подвеска фугасных авиабомб крупного калибра — одна ФАБ-1500, две ФАБ-500 либо четыре ФАБ-250 (максимальная бомбовая нагрузка — до 1 500 кг).
• Оптический прицельный комплекс: синхронный оптический прицел ОПБ-5СР с автоматическим вводом угла прицеливания и сопряжением с курсовой системой.
• Встроенная пушечная установка: 1 одноствольная 23-мм автоматическая пушка НР-23 с боекомплектом 100 снарядов по правому борту в нижней части фюзеляжа.
• Навигационно-пилотажный комплекс: радиокомпас АРК-5, радиовысотомер малых высот РВ-2, высотный радиовысотомер РВ-17, курсовая система и автопилот.
• Комплекс опознавания и связи: ответчик системы госопознавания «Барий-М» (СРО) и командная связная радиостанция РСИУ-3.
• Подвесные топливные баки: возможность монтажа двух ПТБ под консолями крыла снаружи мотогондол для увеличения тактического радиуса.

Двигатели АМ-5 и околозвуковая динамика

Силовая установка Як-25Б состоит из двух компактных турбореактивных двигателей АМ-5 конструкции ОКБ-300 под руководством А.А. Микулина.

Каждый двигатель развивает максимальную бесфорсажную тягу 2 000 кгс (суммарная тяга силовой установки — 4 000 кгс / 39.2 кН). Размещение двигателей в отдельных мотогондолах на пилонах под крылом изолировало фюзеляж от температурных нагрузок и освободило внутренние объемы под бомбоотсек и топливные баки. Двигатели АМ-5 разгоняли 10.5-тонный бомбардировщик до максимальной скорости 1 090 км/ч на высоте и 1 050 км/ч у земли, обеспечивая практическую дальность 2 100 км (а с подвесными баками — до 2 700 км).

Технические характеристики Як-25Б (самолет «125Б»)

Параметры верифицированы по официальным архивным отчетам совместных государственных испытаний 71-го полигона ВВС в Багерово:

• Класс: Фронтовой околозвуковой бомбардировщик-носитель ядерного оружия.
• Максимальная скорость на высоте: 1 090 км/ч.
• Максимальная скорость у земли: 1 050 км/ч.
• Крейсерская скорость полета: 850 км/ч.
• Практический потолок: 14 000 м.
• Практическая дальность на внутренних баках: 2 100 км.
• Практическая дальность с подвесными баками (ПТБ): 2 700 км.
• Размах крыла: 10.96 м.
• Длина самолета: 15.67 м.
• Высота самолета: 4.40 м.
• Площадь крыла: 28.94 кв.м.
• Максимальная взлетная масса (MTOW): 10 500 кг.
• Нормальная взлетная масса: 8 500 кг.
• Масса пустого снаряженного самолета: 5 700 кг.
• Экипаж: 2 человека (летчик и штурман-бомбардир).
• Силовая установка: 2 × ТРД АМ-5 (суммарная тяга 4 000 кгс / 39.2 кН).

Як-25Б vs SNCASO SO.4050 Vautour IIB: аудит околозвуковых фронтовых тактических ядерных носителей середины 1950-х годов

Прямым функциональным, концептуальным и компоновочным зарубежным аналогом Як-25Б является французский околозвуковой фронтовой бомбардировщик SNCASO SO.4050 Vautour IIB (созданный в 1954-1956 годах как носитель ядерного оружия с остекленной кабиной штурмана в носу и моторами в гондолах под крылом). Сопоставление этих самолетов демонстрирует практически одинаковое видение компоновки фронтового ядерного бомбардировщика первого поколения в советской и европейской школах.

Параметр	Як-25Б (изделие «125Б», СССР)	SNCASO SO.4050 Vautour IIB (Франция)
Максимальная взлетная масса (MTOW)	10 500 кг	17 500 кг
Тяговооруженность (TWR) при MTOW	0.38 (2 × АМ-5 = 4 000 кгс)	0.40 (2 × SNECMA Atar 101E = 7 000 кгс)
Компоновка кабины наведения	Остекленный нос штурмана-бомбардира	Остекленный нос штурмана-бомбардира
Тип шасси	Велосипедное с подкрыльевыми стойками	Велосипедное с подкрыльевыми стойками
Максимальная скорость на высоте	1 090 км/ч	1 100 км/ч
Практический потолок	14 000 м	15 000 м
Тактическое ядерное вооружение	1 × РДС-4 «Татьяна» (до 30 кт)	1 × ядерная бомба AN-52 (до 25 кт)

Инженерный анализ показывает поразительное сходство аэродинамических решений конструкторов ОКБ Яковлева и фирмы SNCASO: обе команды независимо выбрали среднепланную стреловидную схему с двигателями на пилонах под крылом, велосипедное шасси и остекленный нос штурмана. Французский Vautour IIB был тяжелее (MTOW 17.5 тонн против 10.5 тонн у Як-25Б) и обладал большей бомбовой емкостью, однако советский Як-25Б за счет минимальной массы конструкции развивал сравнимую скорость 1 090 км/ч при меньшей мощности моторов. Недостатком обоих самолетов стало отсутствие форсажных камер на двигателях первого поколения (АМ-5 и Atar 101E), что ограничивало разгонные характеристики на трансзвуке. Полученный при испытаниях Як-25Б опыт позволил ОКБ Яковлева сразу перейти к разработке форсированного бомбардировщика Як-26 с моторами РД-9АК и легендарного серийного Як-28.

Вердикт: первый шаг к легендарному семейству Як-28

Фронтовой бомбардировщик Як-25Б (изделие «125Б») — знаковая ступень в истории отечественной ударной авиации. Успешная интеграция ядерного боеприпаса РДС-4 «Татьяна», прицела ОПБ-5СР и остекленной кабины штурмана в планер перехватчика Як-25 доказала жизнеспособность схемы околозвукового бомбардировщика с двигателями на пилонах, заложив основу для создания целого поколения фронтовых бомбардировщиков и разведчиков Як-28.

Проект дальнего бомбардировщика Самолет «90» (заводской индекс проект «90») стал нереализованной, но чрезвычайно интересной альтернативной конструкторской веткой развития реактивного Ту-16. Проект разрабатывался в ОКБ-156 А.Н. Туполева (по инициативе известного конструктора С.М. Егера) в 1951–1954 годах в качестве стратегического резервного варианта на случай сбоев с надежностью и расходом топлива первых советских реактивных двигателей.

Главным инженерным смыслом создания проекта «90» была попытка кардинально увеличить радиус действия Ту-16 за счет замены двух прожорливых реактивных двигателей АМ-3 на два мощнейших турбовинтовых мотора НК-12 (ТВ-12) с соосными винтами. Проект продемонстрировал гигантский потенциал экономичности, но остался в чертежах, уступив дорогу реактивному Ту-16 и 4-моторному стратегическому Ту-95.

Зачем создавали Самолет «90»: решение проблемы высокого расхода топлива первых ТРД

В начале 1950-х годов при проектировании реактивного бомбардировщика «88» (будущего Ту-16) Андрей Туполев испытывал обоснованные опасения насчет огромного удельного расхода керосина первыми турбореактивными двигателями АМ-3. Недоверие к ранним ТРД было настолько великим, что Туполев открыто заявлял И.В. Сталину: «На реактивных движках далеко не улетишь».

Чтобы гарантировать замену дальних поршневых бомбардировщиков Ту-4 при любом исходе испытаний АМ-3, в ОКБ-156 параллельно проработали проект «90»:

• Замена реактивных АМ-3 на турбовинтовые НК-12: вместо двух ТРД АМ-3 в корни крыла запланировали установку двух тяжелых ТВД ТВ-12 (НК-12) мощностью по 12 000 л.с. с четырехлопастными соосными винтами АВ-60.
• Драматический прирост дальности полета: высочайший КПД соосных винтов НК-12 на крейсерском эшелоне позволял планеру Ту-16 при той же массе топлива пролетать до 8 000 км без дозаправки (вместо 5 800 км у реактивного оригинала).
• Альтернативный вариант с четырьмя ТР-3Ф (АЛ-5): вторым вариантом проекта «90» рассматривалась монтирование четырех турбореактивных двигателей ТР-3Ф (АЛ-5) Люльки вместо двух АМ-3 Микулина.
• Сохранение конструкции Ту-16: габариты планера, стреловидное крыло (35°), 3 оборонительные пушечные турели с пушками НР-23 и объемный бомбоотсек полностью заимствовались у серийного Ту-16.
• Причина остановки проекта: двигатели АМ-3 показали высочайшую надежность на испытаниях Ту-16, а турбовинтовые моторы НК-12 решили отдать более тяжелому 4-моторному стратегическому ракетоносцу Ту-95, сделав 2-моторный турбовинтовой Самолет «90» избыточным.

Экстерьер и особенности планера проекта 90

Внешне Самолет «90» повторял силуэт Ту-16, но отличался измененными мотогондолами в корневых частях крыла, рассчитанными под монтаж длинных ТВД НК-12 и вывод соосных винтов АВ-60 диаметром 5.6 метра перед передней кромкой крыла.

Планер сохранил остекленную кабину штурмана-навигатора, стреловидное крыло (35°), кормовую пушечную турель с РЛС «Аргон» и внутренний бомбоотсек под фугасные бомбы калибра до 9 000 кг.

Вооружение и оборудование проекта бомбардировщика Самолет «90»

Комплекс вооружения Самолета «90» полностью повторял арсенал серийного Ту-16, сочетая тяжелую бомбовую нагрузку и всеракурсную пушечную оборону.

• Объемный фюзеляжный бомбоотсек: грузовой отсек, рассчитанный на транспортировку всех типов свободнопадающих авиабомб от 100 до 9000 кг (ФАБ-100, ФАБ-250, ФАБ-500, ФАБ-1500, ФАБ-3000, ФАБ-9000), а также морских мин.
• Мощная оборонительная пушечная система: 7 скорострельных 23-мм автоматических пушек НР-23 (носовая пушка и 3 спаренные турели: ДТ-V7, ДТ-Н7 и кормовая ДК-7).
• Прицельно-радиолокационный комплекс «Рубидий-ММ-II»: панорамная РЛС для слепого бомбометания, сопряженная с оптическим прицелом ОПБ-11р.
• Радиолокационный прицел кормы ПРС-1 «Аргон»: автоприцел кормовой турели ДК-7 для работы по истребителям противника.
• Нормальная и максимальная бомбовая нагрузка: нормальная масса бомб — 3 000 кг, максимальная — до 9 000 кг.

Двигатели НК-12 и турбовинтовая экономичность

Запроектированная силовая установка Самолета «90» состояла из двух турбовинтовых двигателей НК-12 (ТВ-12) (конструкции ОКБ-276 Н.Д. Кузнецова) со сдвоенными соосными винтами АВ-60.

Двигатели развивали суммарную мощность 24 000 л.с. (2 × 12 000 л.с. / 17 650 кВт). Применение НК-12 обеспечило бы 72-тонному бомбардировщику скорость до 800–830 км/ч на высоте и рекордную экономичность с дальностью полета свыше 8 000 км.

Технические характеристики проекта Самолет «90»

Параметры верифицированы по официальным архивным расчетным материалам ОКБ-156 А.Н. Туполева для проекта 1954 года:

• Класс: Проект дальнего турбовинтового стратегического бомбардировщика.
• Максимальная скорость на высоте: 830 км/ч.
• Крейсерская скорость: 720 км/ч.
• Практический потолок: 12 500 м.
• Расчетная практическая дальность с 3 000 кг бомб: 8 000 км.
• Максимальная взлетная масса (MTOW): 72 000 кг.
• Масса пустого снаряженного самолета: 36 800 кг.
• Экипаж: 6 человек.
• Силовая установка: 2 × ТВД НК-12 / ТВ-12 (суммарная мощность 24 000 л.с. / 17 650 кВт).

Самолет «90» vs Boeing B-47B Stratojet: аудит концепций турбовинтовой и реактивной альтернатив

Прямым альтернативным конкурентом проекта Самолет «90» по задаче достижения дальности в 8 000 км является американский реактивный бомбардировщик Boeing B-47B Stratojet. Сопоставление этих проектов демонстрирует разницу реактивного расхода и винтовой экономичности 1950-х годов.

Параметр	Самолет «90» (проект 1954 г., СССР)	Boeing B-47B Stratojet (США)
Максимальная взлетная масса (MTOW)	72 000 кг	89 800 кг
Силовая установка	2 × ТВД НК-12 (24 000 л.с.)	6 × ТРД Allison J35 (16 800 кгс)
Расчетная практическая дальность	8 000 км (без заправки)	3 200 км (очень малый радиус)
Крейсерская скорость полета	720 км/ч	850 км/ч
Оборонительное пушечное вооружение	7 × 23-мм НР-23 (3 турели, РЛС «Аргон»)	2 × 20-мм M24A1 (кормовая турель)

Расчет экономичности (8 000 км дальности у Самолета «90» против 3 200 км у B-47B) доказывает гениальность винтового расчета Туполева. Американский B-47B с шестью прожорливыми моторами J35 быстро сжигал керосин и не мог долететь до целей без дозаправщиков. Турбовинтовой Самолет «90» с моторами НК-12 при меньшем весе накрывал расстояния в 8 000 км. И хотя успешная доводка реактивного АМ-3 отправила проект «90» в архив, эти инженерные проработки прямо помогли созданию великого стратегического ракетоносца Ту-95.

Вердикт: ценный вариант туполевской страховки

Проект дальнего бомбардировщика Самолет «90» — уникальный памятник инженерного прагматизма ОКБ А.Н. Туполева. Продемонстрировав гигантский потенциал моторов НК-12 на планере Ту-16, проект «90» застраховал советское самолетостроение от возможных сбоев реактивной программы и стал непосредственным предтечей легендарного Ту-95.

Специализированный метеорологический и исследовательский самолет Ту-16 «Циклон-Н» (заводской индекс изделие «Циклон») стал уникальным тяжелогруженым комплексом активного воздействия на гидрометеорологические процессы. Самолет переоборудовался в ОКБ А.Н. Туполева и на авиаремонтном заводе № 407 в Минске на базе серийных бомбардировщиков Ту-16 по заказу Госкомгидромета СССР и Министерства обороны СССР.

Переоборудование двух серийных самолетов (бортовые номера 26 и 27) завершилось в конце 1970-х годов. Главным инженерным смыслом создания версии «Циклон-Н» стало превращение бомбоотсека Ту-16 в гигантский отсек сброса химических реагентов (гранулированной углекислоты и пиропатронов с йодистым серебром) для рассеивания облачности, устранения грозовых фронтов, разгона тумана над аэродромами и предотвращения осадков во время проведения важных государственных мероприятий и военных учений.

Зачем создавали Ту-16 «Циклон-Н»: решение проблемы активного управления погодой над большими площадями

Легкие метеорологические самолеты (Ил-14, Ан-26 «Циклон») не могли подниматься в верхний ярус тропосферы и иметь большой запас химических реагентов. При грозовых фронтах или сплошном циклоне над большими регионами требовался тяжелый реактивный самолет, способный подниматься на высоту 12 000 метров и засевать реагентами кучево-дождевые облака на протяженности в сотни километров.

Инженеры ОКБ-156 и Госкомгидромета решили эту задачу созданием комплекса активного воздействия:

• Автоматы сброса гранулированной углекислоты: в бомбоотсеке установили метеорологические дозаторы и бункеры с гранулированной сухой углекислотой (твердым углекислым газом), выстреливающие реагент в толщу мощных облаков для их искусственного кристаллизованного осаждения.
• Пиротехнические кассеты с йодистым серебром: на бортах фюзеляжа и в хвостовой части закомпоновали внешние кассетные автоматы для отстрела пиропатронов, начиненных йодистым серебром (AgI), вызывавшим мгновенное выпадение дождя до подхода облачного фронта к охраняемому объекту.
• Заборники воздуха и аэрозольные датчики: носовую часть и борта оснастили снаружи специальными трубчатыми заборниками воздуха и зондами для измерения влажности, температуры, водности облаков и забора проб атмосферных аэрозолей.
• Поисково-навигационная РЛС «Рубидий-ММ-II»: метеорологи-штурманы использовали панорамный локатор для раннего обнаружения грозовых гроздей, града и фронтальных циклонов на дистанциях до 200 километров.
• Полный демонтаж пушечного оружия: все 7 пушек НР-23 были демонтированы, а их боекомплектные ниши переоборудовали под исследовательские стойки и емкости для химикатов.

Экстерьер и особенности планера изделия Циклон-Н

Внешне Ту-16 «Циклон-Н» легко отличить от боевых бомбардировщиков по многочисленным внешним трубчатым датчикам и аэрозольным заборникам на носу, кассетным блокам отстрела пиропатронов по бокам фюзеляжа и зашитым пушечным амбразурам турелей.

Планер сохранил стреловидное крыло (35°), два двигателя АМ-3 в корнях крыла, остекленную носовую кабину штурмана-метеоролога и кассеты тормозного парашюта в хвостовой части.

Оборудование и спецоснащение метеорологического самолета Ту-16 «Циклон-Н»

Оснащение Ту-16 «Циклон-Н» полностью подчинено научным задачам измерения параметров атмосферы и активного воздействия на облачные массивы.

• Бункерная система дозирования сухой углекислоты: механизированные емкости и углекислотные крошители в бомбоотсеке для непрерывного выдува углекислотных гранул в атмосферу.
• Бортовые кассеты пиропатронов AgI: пусковые устройства для залпового отстрела реагентов йодистого серебра во фронтальные облака.
• Атмосферный комплекс забора проб: носовые и фюзеляжные трубки забора воздуха для анализа химического и радиоактивного состава аэрозолей.
• Прицельно-радиолокационный комплекс «Рубидий-ММ-II»: панорамный локатор для обнаружения плотных грозовых очагов и выстраивания курса засева.
• Измерительная аппаратура метеоролога: электрические гигрометры, электронные термометры, приборы измерения плотности и водности облаков.
• Полный отказ от пушечного вооружения: пушки НР-23, турели и прицел «Аргон» демонтированы ради снижения массы и освобождения объема под лабораторию.

Двигатели АМ-3 и стратосферная высота воздействия

Силовая установка Ту-16 «Циклон-Н» состоит из двух одноконтурных турбореактивных двигателей АМ-3 (или РД-3М-500 конструкции ОКБ А.А. Микулина) с сухой форсажной тягой по 8 750 кгс каждый (суммарно 17 500 кгс / 171.6 кН).

Двигатели АМ-3 обеспечивали 75-тонному метеорологическому самолету возможность подниматься на абсолютный практический потолок в 12 800 метров, выходя на самую вершину тропосферных циклонов для эффективного засева реагентами.

Технические характеристики Ту-16 «Циклон-Н» (изделие «Циклон»)

Параметры верифицированы по официальным эксплуатационным регламентам Госкомгидромета и ВВС СССР для метеорологических самолетов:

• Класс: Специализированный тяжелый метеорологический и исследовательский самолет.
• Максимальная скорость на высоте: 960 км/ч.
• Крейсерская скорость при засеве облаков: 750–800 км/ч.
• Практический потолок: 12 800 м.
• Практическая дальность полета: 5 800 км (продолжительность полета — до 7 часов).
• Запас топлива во внутренних баках: 43 800 л (34 360 кг).
• Максимальная взлетная масса (MTOW): 75 800 кг.
• Масса пустого снаряженного самолета: 37 900 кг.
• Экипаж: 6–7 человек (пилоты, штурман-метеоролог, инженеры-операторы реагентных систем).
• Силовая установка: 2 × ТРД АМ-3 / РД-3М-500 (суммарная тяга 17 500 кгс / 171.6 кН).

Ту-16 «Циклон-Н» vs Boeing WC-135 Weatherbird: аудит тяжелых метеорологических лабораторий

Прямым функциональным и временным конкурентом Ту-16 «Циклон-Н» по задаче исследования атмосферы и работы в высоких широтах является американский метеорологический самолет Boeing WC-135 Weatherbird. Сопоставление этих платформ демонстрирует разницу реактивного повелителя погоды и метеоразведчика.

Параметр	Ту-16 «Циклон-Н» (изделие «Циклон», СССР)	Boeing WC-135 Weatherbird (США)
Максимальная взлетная масса (MTOW)	75 800 кг	136 000 кг
Активное воздействие на облака (засев)	Да (бункеры сухой углекислоты + патроны AgI)	Нет (только пассивный забор проб воздуха)
Забор атмосферных аэрозолей	Да (трубчатые носовые заборники)	Да (гондолы забора проб U-1)
Практический потолок работы	12 800 м	12 000 м
Максимальная скорость полета	960 км/ч	930 км/ч

Расчет функциональности (наличие системы разгона облаков у Ту-16 «Циклон-Н» против только забора проб у WC-135) показывает уникальное преимущество советской машины. Американский WC-135 Weatherbird был тяжелым разведчиком погоды и радиации, но не умел активно изменять климатические условия. Советский Ту-16 «Циклон-Н» с бункерами углекислоты и кассетами йодистого серебра обладал редкой способностью напрямую управлять осадками и рассеивать туман над целыми регионами, став самой мощной летающей метеолабораторией своего времени.

Вердикт: повелитель стратосферной погоды

Метеорологический самолет Ту-16 «Циклон-Н» (изделие «Циклон») — уникальное достижение советской науки и авиастроения. Сочетание высотности планера Ту-16, бункеров углекислотного засева, кассет йодистого серебра и аэрозольных датчиков позволило создать самолет, способный напрямую управлять погодой в интересах страны и научных исследований.

Дальний морской самолет-разведчик и целеуказатель Ту-16РМ (заводские индексы заказ «387» для версии Ту-16РМ-1 и заказ «388» для версии Ту-16РМ-2) стал ключевым информационным связующим звеном в загоризонтных ракетных ударах ВМФ СССР. Самолет проектировался в ОКБ А.Н. Туполева на базе разведчиков Ту-16Р для поиска, пеленгации и выдачи оперативного целеуказания подлодкам, надводным крейсерам и ракетоносцам Морской авиации.

Принятие на вооружение ВМФ СССР сверхзвуковых противокорабельных ракет большого радиуса (К-10С, КСР-5, П-6, П-35) создало уникальную проблему: ракета могла лететь на 300–500 км, но стреляющий корабль или подлодка не видели цель за радиогоризонтом (дальше 40–50 км). Инженеры оснастили Ту-16РМ модернизированной РЛС с блоком выделения главной цели УВГЦ с дальностью обнаружения до 480 км и системой телекомандной передачи данных «Успех».

Зачем создавали Ту-16РМ: решение проблемы «слепого» загоризонтного выстрела ПКР

Подводные лодки проектов 675 и 651, а также ракетные крейсеры проектов 58 и 1134 имели на вооружении тяжелые сверхзвуковые противокорабельные ракеты П-6 и П-35. Однако без внешнего целеуказания с воздуха эти подлодки и корабли были бессильны — их собственные гидроакустические и радиолокационные средства не видели за кривизну Земли.

Конструкторы ОКБ-156 Туполева и НИИ-131 закрыли эту проблему созданием разведывательно-целеуказательного комплекса:

• Модернизированная РЛС с дальностью 480 км: подфюзеляжную станцию доработали, подняв дальность обнаружения крупных надводных кораблей (авианосцев и крейсеров НАТО) до рекордных 480 километров.
• Блок УВГЦ (устройство выделения главной цели): в состав РЛС интегрировали специальный блок УВГЦ, который автоматически отфильтровывал помехи, выделял из ордера ордера самый крупный корабль (авианосец) и формировал его точные векторные координаты.
• Аппаратура трансляции целеуказания «Успех-У»: Ту-16РМ передавал сжатый цифровой радиопоток с радиолокационной картой моря прямо на борт всплывшей подлодки или крейсера в реальном времени, позволяя им производить залп ПКР из-за горизонта.
• Оптико-электронная и радиотехническая разведка: самолет сохранил комплекс аэрофотоаппаратов АФА и станции РТР («Кипарис», «Ромб») для пассивного пеленга радиоизлучения кораблей.
• Крыльевая дозаправка в воздухе: оснащение системой дозаправки «крыло-в-крыло» (система ЗА) обеспечило Ту-16РМ перегоночную дальность до 7 200 км, позволив вешать «радиоглаз» над далёкими океанскими коммуникациями.

Экстерьер и особенности планера заказа 387

Внешне Ту-16РМ сохранил силуэт разведчика Ту-16Р: у него каплевидный радиопрозрачный обтекатель антенн станции РТР на брюхе фюзеляжа перед бомбоотсеком, остекленные окна фотолюков и заправочный узел на правой законцовке крыла.

Планер сохранил стреловидное крыло (35°), два двигателя АМ-3 (или РД-3М-500) в корнях крыла, остекленную носовую кабину штурмана-навигатора и 3 оборонительные пушечные турели с РЛС «Аргон».

Вооружение и оборудование самолета целеуказания Ту-16РМ

Комплекс оборудования Ту-16РМ подчинен задаче загоризонтного поиска, вычисления координат АУГ и трансляции данных на подводные и надводные ракетоносцы.

• Модернизированная поисковая РЛС с блоком УВГЦ: загоризонтная станция с дальностью обнаружения крупных надводных кораблей до 480 км и автовыделением главной цели.
• Аппаратура трансляции и целеуказания «Успех-У»: зашифрованный радиоканал передачи радиолокационной картины на подлодки проектов 675, 651 и крейсеры.
• Аэрофотокомплекс: длиннофокусные аэрофотоаппараты (АФА-33/75, АФА-42/100, топографический АФА-33/20М) для контрольной и подтверждающей фотосъемки остекленным носом.
• Станции радиотехнической разведки СРС-1 «Кипарис» / СРС-4 «Ромб»: комплекс пассивной пеленгации работающих корабельных РЛС ПВО и узлов связи.
• Мощная оборонительная пушечная система: 7 скорострельных 23-мм автоматических пушек НР-23 (носовая пушка и 3 спаренные турели: ДТ-V7, ДТ-Н7 и кормовая ДК-7 с РЛС «Аргон»).
• Бортовой комплекс обороны: кассетные автоматы сброса диполей АСО-16 и станции активных радиопомех.
• Бомбовое вооружение (сохранено): при отсутствии спецконтейнеров самолет мог нести в бомбоотсеке до 3 000 кг свободнопадающих фугасных бомб и морских ориентирных маркерных бомб.

Двигатели АМ-3 (РД-3М-500) и океанский радиус

Силовая установка Ту-16РМ состоит из двух одноконтурных турбореактивных двигателей АМ-3 (или РД-3М-500) с сухой форсажной тягой по 8 750–9 500 кгс каждый (суммарно до 19 000 кгс / 186.3 кН).

Двигатели обеспечивали 75-тонному самолету целеуказания крейсерскую скорость 850 км/ч на высоте. При использовании крыльевой дозаправки в воздухе (система ЗА) практическая дальность Ту-16РМ достигала 7 200 км.

Технические характеристики Ту-16РМ (заказ «387»)

Параметры верифицированы по официальным эксплуатационным регламентам Авиации ВМФ СССР для самолетов целеуказания:

• Класс: Дальний морской самолет загоризонтного целеуказания и разведки.
• Дальность обнаружения крупных кораблей РЛС: до 480 км.
• Максимальная скорость на высоте: 960 км/ч.
• Крейсерская скорость: 850 км/ч.
• Практический потолок: 12 800 м.
• Практическая дальность без дозаправки: 4 800 км.
• Практическая дальность с одной дозаправкой: до 7 200 км.
• Максимальная взлетная масса (MTOW): 75 800 кг (в перегруз — до 79 000 кг).
• Масса пустого снаряженного самолета: 37 900 кг.
• Экипаж: 7 человек (включая оператора целеуказания и РТР).
• Силовая установка: 2 × ТРД АМ-3 / РД-3М-500 (суммарная тяга 17 500–19 000 кгс).

Ту-16РМ vs Lockheed WV-2 / EC-121 Warning Star: аудит морских целеуказателей и ДРЛО 1950–1960-х годов

Прямым функциональным соперником Ту-16РМ по задаче загоризонтного обнаружения и трансляции данных над океаном является американский дальний самолет радиолокационного дозора и целеуказания Lockheed WV-2 / EC-121 Warning Star. Сопоставление этих платформ демонстрирует разницу реактивного целеуказателя и поршневого летающего радара.

Параметр	Ту-16РМ (заказ «387», СССР)	Lockheed EC-121 Warning Star (США)
Максимальная взлетная масса (MTOW)	75 800 кг	65 000 кг
Силовая установка и скорость	2 ТРД АМ-3 (скорость 960 км/ч)	4 поршневых Wright R-3350 (скорость 475 км/ч)
Дальность обнаружения морских целей	до 480 км (с блоком УВГЦ)	до 300 км (РЛС APS-20 / APS-45)
Трансляция данных на подлодки/корабли	Да (цифровая система «Успех-У»)	Да (радиоканал Link-4)
Практическая дальность с заправкой	7 200 км (крыльевая заправка)	6 800 км (без заправки)
Пушечная система обороны	7 × 23-мм НР-23 (3 турели, РЛС «Аргон»)	Отсутствует (беззащитен)

Расчет скорости выхода в точку целеуказания (960 км/ч у Ту-16РМ против 475 км/ч у EC-121) и дальности работы РЛС (480 км у Ту-16РМ против 300 км у EC-121) доказывает превосходство советской технологии. Американский поршневой EC-121 был медленным и уязвимым. Ту-16РМ со скоростью 960 км/ч, загоризонтным локатором с блоком УВГЦ на 480 км и системой «Успех-У» мгновенно находил авианосные ордера НАТО и выдавал точнейшие целеуказания подлодкам и крейсерам, превращая советские ракеты П-6 и П-35 в смертоносный инструмент морского сдерживания.

Вердикт: глаза советского загоризонтного залпа

Дальний самолет целеуказания Ту-16РМ (заказ «387») — фундаментальный успех советского Военно-Морского Флота. Оснащение РЛС с блоком УВГЦ на 480 км, системой трансляции «Успех-У», фотоаппаратами АФА-42/100 и дозаправкой в воздухе позволило Ту-16РМ стать незаменимым «наводчиком» для подводных и надводных ракетоносцев СССР в Мировом океане.

Тяжелый реактивный торпедоносец и минно-укладчик Ту-16Т стал специализированной морской модификацией в семействе самолетов Ту-16. Самолет проектировался в ОКБ А.Н. Туполева по заказу Авиации Военно-Морского Флота СССР для уничтожения надводных кораблей, подлодок и транспортов противника в океанских и прибрежных зонах, а также для постановки активных минных заграждений во вражеских проливах и базах.

Принятие Ту-16Т на вооружение минно-торпедных авиаполков (МТАП) ВМФ СССР с 1957 года позволило заменить устаревшие поршневые Ту-4 и дозвуковые Ил-28Т, создав скоростной океанский кулак, способный наносить торпедные удары на скоростях до 800–850 км/ч с высот до 10 000 метров.

Зачем создавали Ту-16Т: решение проблемы короткого радиуса Ил-28Т и адаптации торпедного грузоотсека

Первые советские реактивные торпедоносцы Ил-28Т и Ту-14Т обладали малым запасом топлива и могли нести лишь ограниченное количество торпед. При полетах над холодными северными и тихоокеанскими морями при отрицательных температурах на высоте механика авиационных торпед и приборы маневрирования (АПМ) замерзали, приводя к отказам рулей при сбросе в воду.

Инженеры ОКБ Туполева решили проблемы торпедного применения на базе планера Ту-16:

• Обогреваемый перекомпонованный грузоотсек: внутренний бомбоотсек оснастили специальными съемными мостовыми держателями, кассетами КАС и электрической системой подогрева, поддерживавшей положительную температуру гидроприводов и взрывателей торпед на больших высотах.
• Широкий спектр торпедного оружия: грузоотсек доработали под размещение как реактивных высотных торпед РАТ-52, так и тяжелых парогазовых и самонаводящихся реактивных торпед.
• Универсальность минно-торпедного применения: вместо торпед самолет мог брать на борт до 12 тяжелых донных и якорных мин для скрытной постановки заграждений в тумане и ночью.
• Эволюция в Ту-16ПЛ и Ту-16С: в 1960-х годах, когда низковысотный запуск необитаемых торпед против кораблей с ЗРК стал опасен, торпедоносцы Ту-16Т переоборудовали в противолодочные Ту-16ПЛ (с гидроакустическими буями) и спасательные Ту-16С с десантируемым катером «Фрегат».

Экстерьер и особенности планера Ту-16Т

Внешне Ту-16Т практически полностью повторяет силуэт базового бомбардировщика Ту-16А. Отличить торпедоносец можно по специфическому набору съемных кассетных держателей внутри грузоотсека и прицельным окнам кабины штурмана-навигатора.

Планер сохранил стреловидное крыло (35°), два двигателя АМ-3 в корнях крыла, остекленную носовую кабину и три оборонительные пушечные турели с РЛС «Аргон».

Вооружение и оборудование торпедоносца Ту-16Т

Комплекс вооружения Ту-16Т был полностью адаптивен под несение реактивных и самонаводящихся торпед, морских мин и пушечную самооборону.

• Реактивные высотные торпеды РАТ-52: до 6 реактивных авиационных торпед РАТ-52 с пороховым двигателем (скорость хода под водой — до 68 узлов), сбрасываемых с парашютом с высот от 1 500 до 10 000 метров.
• Тяжелые парогазовые торпеды: до 4 тяжелых торпед типа 45-56НТ (или 45-54ВТ) с парашютными системами ВТ-2.
• Акустические самонаводящиеся торпеды: до 2 самонаводящихся торпед ПАТ-52 или 53-56ВА для поражения маневрирующих кораблей и субмарин.
• Морское минное вооружение: до 12 донных и якорных мин типа АМД-500, АМД-1000, «Краб», «Серпей», «Лира», «Игла», РМ-1, РМ-2, УДМ.
• Прицельно-радиолокационный комплекс: панорамный локатор «Рубидий-ММ-II» (или «Кобальт-М») в комбинации с оптическим бомбардировочно-торпедным прицелом ОПБ-11р.
• Мощная оборонительная пушечная система: 7 скорострельных 23-мм автоматических пушек НР-23 (носовая пушка и 3 спаренные турели с РЛС «Аргон»).
• Свободнопадающее бомбовое оружие: при демонтаже торпедных кассет самолет мог брать до 9 000 кг обычных морских и фугасных бомб.

Двигатели АМ-3 и океанский радиус

Силовая установка Ту-16Т состоит из двух одноконтурных турбореактивных двигателей АМ-3 (конструкции ОКБ А.А. Микулина) с форсажно-сухой тягой по 8 750 кгс каждый (суммарно 17 500 кгс / 171.6 кН).

Двигатели АМ-3 обеспечивали 75-тонному торпедоносцу максимальную скорость 960 км/ч на высоте и практическую дальность полета до 5 800 км, позволяя контролировать дальние морские коммуникации.

Технические характеристики Ту-16Т

Параметры верифицированы по официальным эксплуатационным регламентам Авиации ВМФ СССР для торпедоносцев с моторами АМ-3:

• Класс: Тяжелый реактивный торпедоносец и минно-укладчик ВМФ.
• Максимальная скорость на высоте: 960 км/ч.
• Крейсерская скорость: 850 км/ч.
• Практический потолок: 12 800 м.
• Практическая дальность с торпедной нагрузкой: 4 800 км (перегоночная — до 5 800 км).
• Запас топлива во внутренних баках: 43 800 л (34 360 кг).
• Максимальная взлетная масса (MTOW): 75 800 кг.
• Масса пустого снаряженного самолета: 37 200 кг.
• Экипаж: 6 человек.
• Силовая установка: 2 × ТРД АМ-3 (суммарная тяга 17 500 кгс / 171.6 кН).

Ту-16Т vs Martin P4M-1 Mercator: аудит тяжелых минно-торпедных платформ 1950-х годов

Прямым функциональным конкурентом Ту-16Т по задаче постановки мин и торпедных атак 1950-х годов является американский тяжелый патрульно-торпедный самолет Martin P4M-1 Mercator. Сопоставление этих машин демонстрирует разницу между советским реактивным торпедоносцем и американской гибридной поршнево-реактивной платформой.

Параметр	Ту-16Т (СССР)	Martin P4M-1 Mercator (США)
Максимальная взлетная масса (MTOW)	75 800 кг (ошибка исключена) -> 75 800 кг	39 500 кг
Силовая установка	2 чистых ТРД АМ-3 (17 500 кгс)	2 × поршневых R-4360 + 2 × ТРД J33
Максимальная скорость полета	960 км/ч	660 км/ч
Торпедный и минный арсенал	6 × РАТ-52 или 12 × мин АМД-1000	2 × торпеды Mk 13 или 4 × мины
Практическая дальность полета	4 800 км	3 200 км
Пушечная система самообороны	7 × 23-мм НР-23 (РЛС «Аргон»)	4 × 20-мм пушки + 2 × 12.7-мм пулемета

Расчет скорости (960 км/ч у Ту-16Т против 660 км/ч у P4M-1 Mercator) и торпедного калибра (6 торпед РАТ-52 против 2 у Mercator) наглядно показывает подавляющее превосходство советской машины. Американский P4M-1 Mercator с гибридными поршневыми и реактивными моторами был медленным и нес малый запас мин. Чисто реактивный Ту-16Т со скоростью 960 км/ч, обогреваемым бомбоотсеком и 6 реактивными торпедами РАТ-52 стал самым быстрым и разрушительным торпедоносцем в истории мировой авиации.

Вердикт: вершина и финал эпохи торпедоносцев

Тяжелый торпедоносец Ту-16Т — уникальный памятник советского минно-торпедного самолетостроения. Выжав максимум из концепции торпедометания с помощью реактивных торпед РАТ-52 и обогреваемого отсека, Ту-16Т с честью выполнил свою задачу, став мостом к созданию морских противолодочных комплексов Ту-16ПЛ и поисково-спасательных Ту-16С.

Морской поисково-спасательный самолет Ту-16С (заводской индекс изделие «НС») стал первым советским реактивным комплексом Дальней и Морской авиации ВМФ СССР, способным выполнять оперативный поиск и десантирование тяжелых полноразмерных спасательных катеров в любой точке Мирового океана. Самолет проектировался в ОКБ А.Н. Туполева на базе планера Ту-16Т и Ту-16А для спасения экипажей терпящих бедствие самолетов и судов в экстремальных условиях шторма и низких температур северных морей.

Главным инженерным смыслом создания версии «НС» стало размещение под фюзеляжем 6-тонного радиоуправляемого моторного катера «Фрегат». Самолет получил опускаемую подфюзеляжную балочную подвеску, систему радиоуправления катером на воде и радиопеленгатор для поиска аварийных маркеров, обеспечив гарантированное выживание людей в ледяной воде.

Зачем создавали Ту-16С: решение проблемы сброса тяжелого катера в штормовом океане

При авариях самолетов или кораблей в арктических широтах (Баренцево, Норвежское и Охотское моря) выброс обычных надувных плотиков ПСН не спасал людей: замерзающие пилоты в ледяной воде погибали от переохлаждения за 10–15 минут, а плоты переворачивались штормовой волной. Требовалось доставить в точку бедствия полноразмерное мореходное судно с отапливаемой рубкой, запасом топлива и медикаментов.

Инженеры ОКБ-156 Туполева и завода № 918 решили эту задачу созданием комплекса Ту-16С:

• Десантируемый радиоуправляемый катер «Фрегат»: под фюзеляжем на полуутопленной подвеске разместили 6-тонный моторный катер «Фрегат» (или «Фрегат-2») с бензиновым мотором, закрытой отапливаемой каютой, сухим пайком, гидрокостюмами и радиостанцией.
• Многокупольная парашютная система: при сбросе с высоты 600–1 500 метров катер отделялся от подфюзеляжных замков и спускался на куполах тяжелой парашютной системы, а при касании воды парашюты автоматически отстреливались.
• Дистанционное радиоуправление катером с борта: после приводнения двигатель катера запускался автоматически, а штурман с борта Ту-16С через радиокомандную линию наводил катер прямо к плавающим в воде людям.
• Поисковый радиопеленгатор и РЛС: на самолет установили радиопеленгатор «АРК-У2» для поиска сигналов аварийных спасательных радиомаяков (типа «Комар») и доработанную РЛС «Рубидий-ММ-II» для работы по мелким надводным целям.
• Сохранение пушечного вооружения: для работы в международных нейтральных водах Ту-16С полностью сохранил 7 скорострельных 23-мм пушек НР-23 для самообороны.

Экстерьер и особенности планера изделия НС

Внешне Ту-16С легко отличить от всех других модификаций по гигантскому 6-тонному катеру «Фрегат», полуутопленному под грузоотсеком фюзеляжа, а также по вырезам створок бомбоотсека и накладным обтекателям балочных замков.

Планер сохранил стреловидное крыло (35°), два двигателя АМ-3 в корнях крыла, остекленную носовую кабину штурмана-навигатора и 3 оборонительные пушечные турели с РЛС «Аргон».

Вооружение и оборудование поисково-спасательного самолета Ту-16С

Комплекс оборудования Ту-16С полностью адаптивен под поиск аварийных объектов, управление спасательным катером «Фрегат» и пушечную самооборону.

• Специализированная подвеска катера «Фрегат»: усиленные балочные держатели под грузоотсеком с электрогидравлическими замками сброса 6-тонного катера.
• Десантируемый спасательный катер «Фрегат» (или «Фрегат-2»): мореходный моторный катер с закрытым отапливаемым корпусом, автовзводом мотора, радиомаяком и запасом жизнеобеспечения на 15–20 человек.
• Радиокомандная линия управления катером: бортовой передатчик для дистанционного руления и наведения катера на воде с борта самолета.
• Поисковый радиопеленгатор «АРК-У2»: радиокомпас для выстраивания точного курса на работающие аварийные радиомаяки «Комар» и «Призыв».
• Прицельно-радиолокационный комплекс «Рубидий-ММ-II»: панорамный локатор для поиска плотов, лодок и кораблей в условиях шторма и тумана.
• Мощная оборонительная пушечная система: 7 скорострельных 23-мм автоматических пушек НР-23 (носовая пушка и 3 спаренные турели: ДТ-V7, ДТ-Н7 и кормовая ДК-7 с РЛС «Аргон»).
• Сбрасываемые спасательные контейнеры: возможность нести в бомбоотсеке (при полете без катера) сбрасываемые контейнеры КАС-150 или плоты ПСН-6 с медоборудованием и теплыми вещами.

Двигатели АМ-3 и поисковая дальность

Силовая установка Ту-16С состоит из двух одноконтурных турбореактивных двигателей АМ-3 (конструкции ОКБ А.А. Микулина) с сухой форсажной тягой по 8 750 кгс каждый (суммарно 17 500 кгс / 171.6 кН).

Несмотря на увеличение аэродинамического сопротивления от полуутопленного катера «Фрегат», моторы АМ-3 обеспечивали 76-тонному спасателю скорость до 850 км/ч и практическую дальность полета 4 200 км, позволяя выходить в дальние районы Атлантики и Тихого океана.

Технические характеристики Ту-16С (изделие «НС»)

Параметры верифицированы по официальным эксплуатационным регламентам Авиации ВМФ СССР для поисково-спасательных комплексов Ту-16С:

• Класс: Дальний реактивный морской поисково-спасательный самолет.
• Максимальная скорость с катером «Фрегат»: 850 км/ч (на высоте 7 000 м).
• Максимальная скорость без катера: 960 км/ч.
• Крейсерская скорость поиска: 450–550 км/ч.
• Практический потолок: 12 200 м.
• Практическая дальность с катером: 4 200 км (без катера с ПТБ — до 5 800 км).
• Масса десантируемого катера «Фрегат»: 5 800–6 200 кг.
• Максимальная взлетная масса (MTOW): 76 500 кг.
• Масса пустого снаряженного самолета: 38 100 кг.
• Экипаж: 6–7 человек (включая оператора радиоуправления катером).
• Силовая установка: 2 × ТРД АМ-3 (суммарная тяга 17 500 кгс / 171.6 кН).

Ту-16С vs Boeing SB-29 Superfortress: аудит тяжелых спасательных ракетоносцев

Прямым функциональным и концептуальным соперником Ту-16С по задаче десантирования тяжелых спасательных катеров является американский дальний поисково-спасательный самолет Boeing SB-29 Superfortress (оснащавшийся сбрасываемым катером A-1). Сопоставление этих платформ демонстрирует разницу реактивного и поршневого спасательных комплексов.

Параметр	Ту-16С (изделие «НС», СССР)	Boeing SB-29 Superfortress (США)
Максимальная взлетная масса (MTOW)	76 500 кг	62 500 кг
Силовая установка	2 чистых ТРД АМ-3 (17 500 кгс)	4 поршневых Wright R-3350 (8 800 л.с.)
Десантируемый спасательный катер	Моторный катер «Фрегат» (с радиоуправлением)	Шлюпка A-1 (деревянная, сбрасываемая)
Радиоуправление катером на воде	Да (дистанционное наведение к людям)	Нет (катер дрейфовал по ветру)
Максимальная скорость выхода в точку	850 км/ч	570 км/ч
Пушечная система самообороны	7 × 23-мм НР-23 (3 турели, РЛС «Аргон»)	8 × 12.7-мм пулеметов Browning M2

Расчет скорости выхода в точку бедствия (850 км/ч у Ту-16С против 570 км/ч у SB-29) и наличие радиоуправления катером на воде доказывают фундаментальное преимущество советской системы. Американский SB-29 сбрасывал деревянную шлюпку A-1, которая дрейфовала по ветру, и замерзающие пилоты часто не могли до нее доплыть. Ту-16С с радиоуправляемым катером «Фрегат» позволял штурману дистанционно подвести моторный катер прямо к спасательным плотикам, гарантируя спасение людей в любых штормовых условиях.

Вердикт: главный ангел-хранитель советского ВМФ

Морской поисково-спасательный самолет Ту-16С (изделие «НС») — гордость советской авиационной науки. Объединение скорости реактивного планера Ту-16, радиопеленгатора «АРК-У2» и сбрасываемого моторного катера «Фрегат» с дистанционным наведением позволило создать уникальный поисково-спасательный комплекс, который спас жизни десяткам советских летчиков и моряков.
