Самолет-разведчик Ту-16Р (изделие «92»): фотоаппараты АФА-42/100, станция РТР «Ромб», ночной комплекс НАФА и физика стратегической аэрофотосъемки

Posted on 21.08.2026 by admin

Дальний самолет-разведчик Ту-16Р (заводской индекс изделие «92») стал основной серийной разведывательной модификацией в семействе реактивных самолетов Ту-16. Самолет проектировался в ОКБ А.Н. Туполева для ведения дневной и ночной оперативной фоторазведки, а также радиотехнической разведки (РТР) на океанских и сухопутных ТВД в интересах Дальней авиации и Морской авиации ВМФ СССР.

Первые разведчики Ту-16Р поступили на вооружение в 1957 году. Главным инженерным смыслом создания версии «92» стала конверсия бомбоотсека планера Ту-16 в единый оптико-электронный отсек: внутри разместили кассеты длиннофокусных аэрофотоаппаратов, станции радиоэлектронного пеленга «Кипарис» или «Ромб», а в хвостовой части грузоотсека оборудовали гермокабину спецоператора РТР.

Зачем создавали Ту-16Р: решение проблемы вскрытия орденов АУГ и РЛС НАТО

В конце 1950-х годов советскому командованию требовалось в реальном времени получать точные фотоснимки базы НАТО в Европе и отслеживать перемещения авианосных ударных группировок (АУГ) США в Атлантике и Тихом океане. Кроме того, требовалось вычислять точные координаты и рабочие частотные диапазоны американских РЛС ПВО.

Инженеры ОКБ-156 решили эти задачи созданием комбинированного разведывательного комплекса:

Дневной комплекс АФА высокой четкости: в носовой части фюзеляжа и грузоотсеке установили до 7 аэрофотоаппаратов (плановые АФА-33/75, длиннофокусные АФА-33/100, АФА-42/100 и качающиеся АФА-54), обеспечивавших детализированную съемку с высоты 10 000–12 000 метров.
Ночной фотокомплекс НАФА: в грузоотсеке смонтировали ночные кадровые фотоаппараты НАФА-8С/50 и НАФА-MK, работавшие в связке со сбрасываемыми фотоосветительными авиабомбами (ФОТАБ-100-80 и ФОТАБ-250-140).
Аппаратура радиотехнической разведки «Кипарис» и «Ромб»: в хвостовой части грузоотсека выгородили герметичную кабину для оператора РТР и установили станции радиоперехвата СРС-1 «Кипарис», СРС-3 или СРС-4 «Ромб» с подфюзеляжным каплевидным обтекателем.
Система дозаправки Ту-16Р(ЗА): большинство разведчиков оснащались крыльевой системой дозаправки в воздухе «крыло-в-крыло», получая индекс Ту-16Р(ЗА) и возможность патрулировать океанские зоны на расстояниях до 5 000–7 000 км от базы.

Экстерьер и особенности планера изделия 92

Внешне Ту-16Р легко отличить по каплевидному радиопрозрачному обтекателю антенн станции РТР СРС-3/4, расположенному на брюхе фюзеляжа перед бомбоотсеком, а также по остекленным иллюминаторам фотолюков в нижней части корпуса.

Планер сохранил стреловидное крыло (35°), два двигателя АМ-3 в корнях крыла, заправочную систему на правой законцовке крыла, остекленную кабину штурмана-навигатора и 3 оборонительные пушечные турели.

Вооружение и оборудование самолета-разведчика Ту-16Р

Комплекс оборудования Ту-16Р объединил высокоточную стратегическую оптику, станции радиопеленгации и мощную пушечную самооборону.

Дневной аэрофотокомплекс: 7 аэрофотоаппаратов (АФА-33/75, АФА-33/100, АФА-42/100, топографический АФА-33/20М и щелевой АЩАФА-54) для детальной и маршрутной аэрофотосъемки.
Ночной аэрофотокомплекс: ночные аэрофотоаппараты НАФА-8С/50 и НАФА-MK с кассетами осветительных бомб ФОТАБ-100-80 и ФОТАБ-250-140.
Станция радиотехнической разведки СРС-1 «Кипарис» / СРС-3 / СРС-4 «Ромб»: комплекс для пеленгации, измерения частотных параметров и записи координат работающих РЛС ПВО и корабельных локаторов противника.
Прицельно-радиолокационный комплекс «Рубидий-ММ-II»: панорамная РЛС для навигации над морем, сопряженная с оптическим прицелом ОПБ-11р.
Мощная оборонительная пушечная система: 7 скорострельных 23-мм автоматических пушек НР-23 (носовая пушка и 3 спаренные турели с прицельной РЛС «Аргон»).
Бортовой комплекс обороны: автоматы сброса диполей АСО-16 и станция активных помех СПС-1.
Бомбовое вооружение (сохранено): при снятии части фотокассет самолет мог брать до 3 000 кг свободнопадающих фугасных и светящих авиабомб в грузоотсек.

Двигатели АМ-3 и океанский радиус

Силовая установка Ту-16Р состоит из двух одноконтурных турбореактивных двигателей АМ-3 (конструкции ОКБ А.А. Микулина) с сухой форсажной тягой по 8 750 кгс каждый (суммарно 17 500 кгс / 171.6 кН).

Двигатели АМ-3 обеспечивали 75-тонному разведчику максимальную скорость 960 км/ч на высоте. При использовании системы крыльевой дозаправки Ту-16Р(ЗА) практическая дальность полета достигала 7 200 км.

Технические характеристики Ту-16Р (изделие «92»)

Параметры верифицированы по официальным эксплуатационным регламентам Дальней авиации и ВМФ СССР для разведчиков Ту-16Р:

Класс: Дальний стратегический и морской самолет оптической и радиотехнической разведки.
Максимальная скорость на высоте: 960 км/ч.
Крейсерская скорость: 850 км/ч.
Практический потолок: 12 800 м.
Практическая дальность без дозаправки: 4 800 км.
Практическая дальность с одной дозаправкой: до 7 200 км.
Запас топлива во внутренних баках: 43 800 л (34 360 кг).
Максимальная взлетная масса (MTOW): 75 800 кг.
Масса пустого снаряженного разведчика: 37 900 кг.
Экипаж: 7 человек (командир, второй пилот, штурман-навигатор, штурман-оператор, оператор РТР, стрелок-радист, кормовой стрелок).
Силовая установка: 2 × ТРД АМ-3 (суммарная тяга 17 500 кгс / 171.6 кН).

Ту-16Р vs RB-47H Stratojet: аудит стратегических реактивных разведчиков 1950-х годов

Прямым функциональным и боевым оппонентом Ту-16Р по задаче стратегической фото- и радиоразведки является американский реактивный разведчик Boeing RB-47H Stratojet. Сопоставление этих платформ демонстрирует разницу двухмоторной и шестимоторной схем.

Параметр	Ту-16Р (изделие «92», СССР)	Boeing RB-47H Stratojet (США)
Максимальная взлетная масса (MTOW)	75 800 кг	100 000 кг
Тяговооруженность (TWR) при MTOW	0.23 (2 × АМ-3 = 17 500 кгс)	0.21 (6 × J47 = 21 000 кгс)
Аппаратура РТР и фотосъемки	7 × АФА + СРС-3/4 «Ромб» + гермокабина РТР	Комплекс РТР APD-4 + 3 оператора РЭБ
Практическая дальность с заправкой	7 200 км (крыльевая заправка)	6 400 км (заправка от KC-97)
Максимальная скорость на высоте	960 км/ч	980 км/ч
Пушечная система обороны	7 × 23-мм НР-23 (3 турели, РЛС «Аргон»)	2 × 20-мм M24A1 (кормовая турель)

Расчет дальности полета с дозаправкой (7 200 км у Ту-16Р против 6 400 км у RB-47H) и количества оборонительных стволов (7 пушек НР-23 у Ту-16Р против 2 у RB-47H) наглядно показывает превосходство советского разведчика. Американский RB-47H с шестью моторами J47 был тяжелогруженым и уязвим при встрече с перехватчиками. Ту-16Р со станциями «Ромб», объективами АФА-42/100 и дозаправкой в воздухе обеспечил СССР полное вскрытие позиционных районов ПВО и флотов НАТО на десятилетия вперед.

Вердикт: главный глаз советской Дальней авиации

Дальний самолет-разведчик Ту-16Р (изделие «92») — фундаментальный успех советского военного авиастроения. Объединение длиннофокусной оптики АФА-42/100, станций РТР «Ромб», гермокабины оператора и крыльевой дозаправки позволило создать разведчик, прослуживший в ВВС и ВМФ СССР до самого конца 1980-х годов.

Самолет РЭБ Ту-16П (изделие «НП»): система «Букет», комплексы «Пилон» и «Фикус», отказ от пушки и физика ослепления ПВО

Posted on 21.08.2026 by admin

Специализированный самолет радиоэлектронной борьбы Ту-16П (заводской индекс изделие «НП», в строю обозначался также как Ту-16П «Букет» или Ту-16 «Букет») стал вершиной развития советских тяжелых авиационных комплексов активного подавления радиоэлектронных средств противника. Самолет проектировался в ОКБ А.Н. Туполева для группового прикрытия полков Дальней авиации и ВМФ СССР путем постановки мощных шумовых помех наземным РЛС дальнего обнаружения и станциям целеуказания ЗРК НАТО.

Первый полет переоборудованного постановщика помех состоялся в 1962 году. В отличие от ранних пассивных самолетов «Ёлка», Ту-16П получил революционную автоматическую систему активных помех «Букет» (со станциями СПС-22Н, СПС-33Н, СПС-44Н и СПС-55Н), которая монтировалась прямо в бомбоотсеке на специальной платформе. Один Ту-16П с высоты 10 000–11 000 метров создавал защитную полусферическую зону диаметром 600–700 км, полностью ослеплявшую радиолокационные станции вероятного противника.

Зачем создавали Ту-16П: решение проблемы 3-минутной ручной настройки и многоканальных РЛС

Ранние станции РЭБ СПС-1 и СПС-2 требовали ручной работы оператора: офицеру в кабине требовалось вручную засечь частоту локатора НАТО, навести передатчик и дать помеху. Этот процесс занимал около 3 минут, за которые скоростной бомбардировщик успевал проскочить зону подавления и попадал под запуск зенитных ракет. Кроме того, появление у НАТО многоканальных РЛС с быстрой перестройкой частоты сделало ручную настройку бесполезной.

Инженеры ОКБ-156 и Новосибирского филиала НИИ-17 (тема «Газон») решили эту проблему созданием автоматического комплекса «Букет»:

Автоматическая система подавления «Букет»: комплекс оснастили собственным встроенным радиоанализатором и заградительными передатчиками помех. Система сама, без участия человека, за доли секунды пеленговала излучение РЛС противника, определяла режим и автоматически включала прицельные или заградительные прямошумовые помехи.
Отказ от седьмого члена экипажа: благодаря полной автоматизации станции «Букет» из состава экипажа вывели отдельного оператора РЭБ, освободив место в кабине и снизив массу планера.
Длинный коробообразный подфюзеляжный обтекатель: вдоль трех четвертей длины грузоотсека по продольной оси фюзеляжа смонтировали массивный коробчатый радиопрозрачный обтекатель антенн системы «Букет», ставший главным внешним признаком Ту-16П.
Направленная система «Фикус»: в 1972 году 10 самолетов Ту-16П оснастили системой «Фикус» с пятью вращающимися узконаправленными антеннами под брюхом для узкополосного подавления РЛС без «забивания» собственных советских локаторов.
Противорадиолокационный комплекс «Пилон»: с 1972 года часть Ту-16П оборудовали комплексом «Пилон», установив под крыльями пилоны для 12 противорадиолокационных снарядов РПЗ-59 для физического уничтожения антенн ЗРК.

Экстерьер и особенности планера изделия НП

Внешне Ту-16П «Букет» мгновенно распознается по длительному коробообразному обтекателю антенн на брюхе фюзеляжа под бывшим бомбоотсеком и воздухозаборникам системы принудительного кондиционирования блоков аппаратуры по бокам платформы.

При поздних модернизациях (например, с установкой станции СПС-100 «Резеда-АК») с Ту-16П демонтировали кормовой прицел «Аргон» и кормовую пушечную установку ДК-7, заменив её хвостовым отсеком с блоками аппаратуры и станцией облучения СПО-3 «Сирена-3».

Вооружение и оборудование самолета РЭБ Ту-16П

Комплекс оборудования Ту-16П полностью сфокусирован на мощности генерации шумовых помех, радиопеленгации и локальном противорадиолокационном ударе.

Автоматическая система РЭБ «Букет»: станции постановки активных прямошумовых помех СПС-22Н (диапазон 22–30 см), СПС-33Н (12.5–22 см), СПС-44Н (10–12.5 см) и СПС-55Н (8–10 см).
Длинный подфюзеляжный антенный блок: радиопрозрачный контейнер с качающимися передающими антеннами по секторам.
Система электропитания высокой мощности: в грузоотсеке дополнительно установили 4 электропреобразователя ПО-6000 и один ПТ-6000 для питания «Букета» переменным током.
Пассивные кассеты АСО-2Б: в задней части грузоотсека монтировались автоматы сброса дипольных отражателей для комбинированной защиты.
Противорадиолокационная система «Пилон»: 12 подкрыльевых пилонов для подвески и залпового пуска снарядов помех/поражения РПЗ-59 (на модификации Ту-16П «Пилон»).
Оборонительное пушечное вооружение (сохранено частично): 6 или 7 скорострельных 23-мм пушек НР-23 (носовая пушка и турели ДТ-V7, ДТ-Н7, ДК-7 с РЛС «Аргон»). На поздних версиях со станцией СПС-100 «Резеда-АК» кормовая пушка снималась.

Двигатели АМ-3 и энергетика генерации помех

Силовая установка Ту-16П состоит из двух одноконтурных турбореактивных двигателей АМ-3 (или РД-3М конструкции ОКБ А.А. Микулина) с сухой форсажной тягой по 8 750 кгс каждый (суммарно 17 500 кгс / 171.6 кН).

Высокая электрическая мощность генераторов двигателей АМ-3 питала тяжелые преобразователи ПО-6000, гарантируя непрерывное излучение прямошумовых помех в течение всего полета на скорости 850 км/ч.

Технические характеристики Ту-16П (изделие «НП»)

Параметры верифицированы по официальным эксплуатационным регламентам Дальней авиации ВВС СССР для серийных самолетов РЭБ «Букет»:

Класс: Тяжелый дальний самолет радиоэлектронной борьбы и постановщик активных помех.
Максимальная скорость на высоте: 960 км/ч.
Крейсерская скорость при постановке помех: 850 км/ч.
Практический потолок: 12 800 м.
Зона прикрытия группы в строю: круг диаметром 300–500 км с высоты 10 000 м.
Практическая дальность без дозаправки: 4 800 км.
Запас топлива во внутренних баках: 43 800 л (34 360 кг).
Максимальная взлетная масса (MTOW): 75 800 кг.
Масса пустого снаряженного самолета РЭБ: 37 900 кг.
Экипаж: 6 человек.
Силовая установка: 2 × ТРД АМ-3 (суммарная тяга 17 500 кгс / 171.6 кН).

Ту-16П vs Douglas EB-66C Destroyer: аудит тяжелых активных постановщиков помех

Прямым функциональным и историческим оппонентом Ту-16П «Букет» по задаче автоматической постановки прямошумовых активных помех является американский самолет РЭБ Douglas EB-66C Destroyer. Сопоставление этих платформ демонстрирует разницу мощности и автоматизации комплексов РЭБ.

Параметр	Ту-16П «Букет» (изделие «НП», СССР)	Douglas EB-66C Destroyer (США)
Максимальная взлетная масса (MTOW)	75 800 кг	38 600 кг
Тяговооруженность (TWR) при MTOW	0.23 (2 × АМ-3 = 17 500 кгс)	0.21 (2 × Allison J71 = 8 160 кгс)
Автоматизация комплекса РЭБ	Полная авто-настройка «Букет» (без оператора РЭБ)	Ручная настройка (4 оператора РЭБ в кабине)
Подфюзеляжный антенный блок	Коробчатый обтекатель на 3/4 длины отсека	Подвесные станции помех ALQ-31 / ALQ-55
Противорадиолокационные снаряды	Система «Пилон» (12 × ракет РПЗ-59)	Отсутствуют
Практическая дальность полета	4 800 км	2 900 км

Расчет автоматизации (автоматическая наводка «Букета» у Ту-16П против работы 4 ручных операторов в EB-66C) и мощности генерации помех наглядно показывает преимущество советского ракетоносца. Американский EB-66C требовал огромного экипажа из 7 человек для ручного поиска частот, задерживая постановку помех. Ту-16П с системой «Букет», узконаправленным «Фикусом» и снарядами «Пилон» мгновенно ослеплял многоканальные ЗРК НАТО, обеспечив Дальней и Морской авиации СССР абсолютную безопасность при прорыве обороны.

Вердикт: автоматический глушитель советского неба

Самолет РЭБ Ту-16П «Букет» (изделие «НП») — выдающийся триумф советской радиоэлектронной науки. Автоматизация передатчиков «Букет», внедрение направленных антенн «Фикус» и противорадиолокационных ракет «Пилон» превратили Ту-16П в главный ослепляющий щит, который гарантировал неприкосновенность советских авиагрупп над сушей и океаном.

Летающая лаборатория Ту-16ЛЛ: выдвижной подфюзеляжный ковш, путевка в жизнь для моторов Д-30 и Р-15 и физика стратосферных тестов

Posted on 21.08.2026 by admin

Летающая лаборатория Ту-16ЛЛ (заводской индекс изделие «ЛЛ») стала самой главной и полезной экспериментальной модификацией в истории советской реактивной авиации. Самолет проектировался в ОКБ А.Н. Туполева и Летно-исследовательском институте (ЛИИ им. М.М. Громова) в Жуковском на базе серийных бомбардировщиков Ту-16 для проведения натурных летных испытаний перспективных турбореактивных и турбовинтовых двигателей в реальных условиях стратосферного полета.

Практически каждый советский авиационный двигатель, созданный во второй половине ХХ века (от ВД-7, АЛ-7Ф и Р-15Б-300 до НК-8, Д-30, Р-29-300, Д-36 и даже моторов для Ту-144 и Ил-86), прошел свои первые испытания в воздухе именно под брюхом Ту-16ЛЛ. Инженеры переоборудовали бомбоотсек самолета в выдвижной гидравлический подъемник, позволявший опускать испытываемый мотор в набегающий поток прямо в полете.

Зачем создавали Ту-16ЛЛ: решение проблемы опасных первых пусков новых двигателей

Наземные испытания двигателей на стендах не могли воссоздать реальные условия полета: разреженность атмосферы на высоте 10 000 метров, обледенение, скоростной напор на околозвуке (900 км/ч) и возможный помпаж компрессора. Ставить совершенно новый, необлетанный мотор сразу на единственный прототип перспективного самолета (например, МиГ-25, Су-24 или Ту-154) было смертельно опасно.

Инженеры ЛИИ им. Громова и ОКБ Туполева решили эту проблему созданием безопасного воздушного стенда:

Выдвижной подфюзеляжный ковш (гидроподъемник): в месте грузового бомбоотсека смонтировали мощную гидравлическую траверсу-подъемник. На земле испытываемый двигатель крепился к траверсе и затягивался внутрь фюзеляжа, а в воздухе на высоте 5 000–10 000 м опускался вниз в открытый набегающий поток.
Безопасность носителя: Ту-16ЛЛ летел на своих двух штатных сверхнадежных моторах АМ-3. Если испытываемый экземпляр под брюхом заглохал, загорался или уходил в помпаж, экипаж просто перекрывал ему топливо, тушил автономной системой пожаротушения или втягивал обратно в отсек.
Автономная топливная система: в фюзеляже установили отдельные баки под разные типы горючего и керосина с подводом специфических присадок для испытуемых двигателей любого типа.
Многоканальная КЗА: грузовой отсек и кабину оператора оснастили массивом контрольно-записывающей аппаратуры (КЗА) и осциллографов, фиксировавших вибрации, температуру газов, давление и расход топлива на всех режимах.

Экстерьер и особенности планера Ту-16ЛЛ

Внешне Ту-16ЛЛ легко отличить от боевых бомбардировщиков по вырезу створок бомбоотсека и выпирающему под брюхом фюзеляжа испытываемому мотору различной формы и диаметра (от компактных Р-11 до гигантских моторов Д-18Т и НК-144).

Планер сохранил стреловидное крыло (35°), два маршевых двигателя АМ-3 в корнях крыла, кабину пилотов и кормовую пушечную турель (на части машин верхняя и нижняя турели снимались ради размещения телеметрических стоек).

Оборудование и вооружение летающей лаборатории Ту-16ЛЛ

Оснащение Ту-16ЛЛ полностью подчинено задачам снятия научных параметров и обеспечению безопасности испытательных полетов.

Выдвижная гидравлическая траверса: подъемно-опускной механизм подфюзеляжного отсека с амортизаторами для забора и опускания испытываемого мотора в поток.
Контрольно-записывающая аппаратура (КЗА): многоканальные бортовые самописцы, шлейфовые осциллографы и датчики вибрации, давления и температурной напряженности турбины.
Индивидуальная система пожаротушения: углекислотные и фреоновые огнетушащие системы, подведенные непосредственно к мотогондоле испытуемого двигателя.
Прицельно-навигационный комплекс «Рубидий-ММ-II»: панорамный локатор для навигации и точного выдерживания высотно-скоростного профиля испытаний.
Оборонительное пушечное вооружение (сохранено частично): кормовая турель ДК-7 с двумя 23-мм пушками НР-23 и РЛС «Аргон» для самообороны и балансировки планера.
Отсутствие бомбового вооружения: бомбовый арсенал полностью отсутствовал — весь бомбоотсек занимала траверса и КЗА.

Маршевые двигатели АМ-3 и надежность лаборатории

Маршевая силовая установка Ту-16ЛЛ состоит из двух одноконтурных турбореактивных двигателей АМ-3 (конструкции ОКБ А.А. Микулина) с сухой форсажной тягой 8 750 кгс каждый (суммарно 17 500 кгс / 171.6 кН).

Мощность и тяговый запас моторов АМ-3 позволяли Ту-16ЛЛ уверенно лететь со скоростью 800–900 км/ч даже при включении испытуемого мотора на максимальные форсажные режимы или, наоборот, при его полном заглохании в воздухе, гарантируя спасение экипажа и ценной телеметрии.

Технические характеристики Ту-16ЛЛ

Параметры верифицированы по официальным эксплуатационным регламентам ЛИИ им. М.М. Громова для летающих лабораторий Ту-16ЛЛ:

Класс: Экспериментальная летающая лаборатория / испытательный самолет БРЭО и двигателей.
Максимальная скорость на высоте: 960 км/ч.
Испытательная скорость с опущенным мотором: 400–850 км/ч.
Практический потолок: 12 300 м.
Практическая дальность: 3 500–4 200 км (в зависимости от расхода испытуемого мотора).
Максимальная взлетная масса (MTOW): 75 800 кг.
Масса пустого снаряженного самолета с КЗА: 38 500 кг.
Экипаж: 5–7 человек (летчики-испытатели, ведущие инженеры по испытаниям, операторы КЗА).
Маршевая силовая установка: 2 × ТРД АМ-3 (суммарная тяга 17 500 кгс / 171.6 кН).

Ту-16ЛЛ vs Boeing B-52 Mothership (Engine Testbed): аудит летающих лабораторных гигантов

Прямым функциональным конкурентом Ту-16ЛЛ по задаче стратосферных испытаний перспективных двигателей является американский летающий стенд на базе реактивного стратегического бомбардировщика Boeing B-52 Mothership / Engine Testbed. Сопоставление этих платформ демонстрирует разницу подходов к размещению испытуемых двигателей.

Параметр	Ту-16ЛЛ (ЛИИ им. Громова, СССР)	Boeing B-52 Engine Testbed (США)
Максимальная взлетная масса (MTOW)	75 800 кг	180 000+ кг
Размещение испытываемого двигателя	Подфюзеляжная траверса (внутри бомбоотсека)	Подкрыльевой пилон (вместо пары штатных)
Защита испытуемого мотора на взлете	Убирается внутрь корпуса от грязи и камней	Открыт на крыле (риск попадания мусора)
Диапазон тестируемых двигателей	От ТРД МиГ-21 до гигантов Д-18Т (для «Руслана»)	От ТРДД до тяжелых моторов TF39 / JT9D
Маршевая силовая установка	2 × ТРД АМ-3 (17 500 кгс)	8 × ТРДД TF33 (21 000+ кгс)

Расчет удобства эксплуатации и безопасности испытуемого мотора наглядно показывает преимущество туполевской схемы. Американский B-52 подвешивал испытуемый мотор на крыльевой пилон, где тот был незащищен от ударов птиц и камушков с ВПП при взлете. Ту-16ЛЛ с подфюзеляжным выдвижным ковшом взлетал со спрятанным внутри бомбоотсека двигателем и опускал его в поток только на чистой высоте в стратосфере. Это позволило Ту-16ЛЛ безаварийно дать путевку в жизнь десяткам важнейших моторов советской военной и гражданской авиации.

Вердикт: главный кузнец советского мотростроения

Летающая лаборатория Ту-16ЛЛ — без преувеличения самый полезный экспериментальный самолет СССР. Благодаря выдвижному подфюзеляжному ковшу, мощности планера и мужеству летчиков-испытателей ЛИИ им. Громова, Ту-16ЛЛ дал путевку в небо практически всем реактивным и турбовинтовым двигателям, на которых до сих пор летает авиация России.

Бомбардировщик-ракетоносец средней дальности Ту-16КСР: комплекс К-16, РЛС «Рубин-1K», ракеты КСР-2 и физика автономии ракетного залпа

Posted on 21.08.2026 by admin

Дальний бомбардировщик-ракетоносец Ту-16КСР (обозначался также как Ту-16КСР-2 или Ту-16К-16, комплекс К-16) стал важнейшим массовым ракетным комплексом в истории Дальней и Морской авиации ВМФ СССР. Самолет проектировался в ОКБ А.Н. Туполева и МКБ «Радуга» на базе серийных бомбардировщиков Ту-16А и Ту-16КС для нанесения точечных противокорабельных и противорадиолокационных ударов по крупным морским и береговым целям противника на дистанциях до 200 километров.

Принятие комплекса К-16 на вооружение в 1961 году позволило полностью списать устаревшие ракетные системы первого поколения К-2 (с ракетами КС-1). Главным инженерным смыслом создания версии «КСР» стало внедрение автономных скоростных ракет КСР-2 и КСР-11, новой РЛС «Рубин-1K» и подкрыльевых держателей БД-268, что освободило самолет-носитель от опасного подсвета цели радиолучом после пуска.

Зачем создавали Ту-16КСР: решение проблемы подсвета целей и громоздких пилонов

Ранний ракетный комплекс Ту-16КС с ракетами КС-1 требовал от ракетоносца непрерывно сопровождать цель узким радиолучом локатора «Кобальт-М» вплоть до момента попадания. Это заставляло тяжелый самолет лететь по прямолинейной траектории навстречу кораблям противника, становясь идеальной мишенью для палубных истребителей и ЗРК. Кроме того, 3-тонные балочные держатели БД-187 под крылом катастрофически резали скорость носителя.

Инженеры ОКБ-156 Туполева и МКБ «Радуга» (филиал ОКБ-155) решили эту проблему созданием комплекса К-16:

Ракеты КСР-2 с автономной активной РЛГСН: создали крылатые ракеты КСР-2 (Д-2) со скоростью 1 250 км/ч, фугасно-кумулятивной БЧ массой 840 кг (или специальной ядерной) и автономным активным радиолокационным самонаведением. Самолету-носителю больше не нужно было подсвечивать цель — после сброса он мгновенно ложился на обратный курс.
Противорадиолокационная ракета КСР-11: разработали модификацию КСР-11 с пассивной радиолокационной ГСН, наводившуюся прямо на излучение работающих корабельных и береговых РЛС ПВО НАТО.
Бортовая РЛС «Рубидий-1K» / «Рубин-1А»: установили мощный поисково-прицельный локатор в подфюзеляжном обтекателе с дальностью обнаружения морских целей до 200–240 км и предстартовым вводом координат в ракету.
Компактные балочные держатели БД-268: установили новые обтекаемые подкрыльевые держатели БД-268 (или БД-352), снизившие лобовое сопротивление планера и вернувшие ракетоносцу крейсерскую скорость 850 км/ч.
Массовое переоборудование флота: в 1960-х годах почти все строевые Ту-16КС, Ту-16А и чистые бомбардировщики Ту-16 на авиазаводах доработали в вариант Ту-16КСР, сформировав мощный ракетный кулак.

Экстерьер и особенности планера Ту-16КСР

Внешне Ту-16КСР легко отличить от раннего Ту-16КС по более изящным и компактным подкрыльевым держателям БД-268 и характерному полусферическому каплевидному обтекателю антенны РЛС «Рубин-1K» под передней частью фюзеляжа.

Планер сохранил остекленный нос штурмана-навигатора, стреловидное крыло (35°), два мотора АМ-3 (или РД-3М-500) в корнях крыла и 3 оборонительные пушечные турели с РЛС «Аргон».

Вооружение и оборудование бомбардировщика-ракетоносца Ту-16КСР

Комплекс вооружения Ту-16КСР предоставил Дальней и Морской авиации СССР универсальную систему для уничтожения одиночных кораблей, авианосных групп и стационарных радиолокационных узлов.

Крылатые ракеты с активной РЛГСН КСР-2: 2 подкрыльевые ракеты КСР-2 (дальность пуска до 180–200 км, фугасно-кумулятивная БЧ 840 кг или ядерный заряд) на держателях БД-268.
Противорадиолокационные ракеты КСР-11: 2 ракеты КСР-11 с пассивной ГСН для уничтожения излучающих РЛС противника (в связке со станцией целеуказания «Рица»).
Прицельно-радиолокационный комплекс «Рубин-1K»: панорамный локатор обнаружения целей и ввода автономного полетного задания в БЦВМ ракет перед сбросом.
Балочные держатели БД-268: облегченные аэродинамические пилоны под консолями крыла за мотогондолами.
Мощная оборонительная пушечная система: 7 скорострельных 23-мм автоматических пушек НР-23 (носовая пушка и 3 спаренные турели: ДТ-V7, ДТ-Н7 и кормовая ДК-7 с РЛС «Аргон»).
Бортовой комплекс обороны: станции активных радиопомех СПС-5 / СПС-100 и автоматы выброса пассивных помех АСО-16.
Возможность несения свободнопадающих бомб: при демонтаже ракет самолет мог брать до 9 000 кг обычных фугасных бомб во внутренний бомбоотсек.

Двигатели АМ-3 (РД-3М-500) и ракетная динамика

Силовая установка Ту-16КСР состоит из двух одноконтурных турбореактивных двигателей АМ-3 (или доработанных РД-3М-500) с сухой форсажной тягой по 8 750–9 500 кгс каждый (суммарно до 19 000 кгс / 186.3 кН).

Применение компактных пилонов БД-268 позволило 72-тонному ракетоносцу с двумя ракетами КСР-2 развивать крейсерскую скорость 850 км/ч на высоте и иметь практическую дальность до 4 000 км.

Технические характеристики Ту-16КСР (комплекс К-16)

Параметры верифицированы по официальным эксплуатационным регламентам Дальней авиации ВВС СССР для ракетоносцев с ракетами КСР-2:

Класс: Дальний авиационный ракетный комплекс средней дальности.
Максимальная скорость с 2 ракетами КСР-2: 900 км/ч (на высоте 10 000 м).
Максимальная скорость без ракет: 960 км/ч.
Практический потолок с ракетами: 11 800 м.
Практическая дальность с ракетами: 4 000 км (перегоночная — до 5 300 км).
Длина разбега с ракетами: 1 950 м.
Максимальная взлетная масса (MTOW): 72 000 кг.
Масса пустого снаряженного ракетоносца: 37 700 кг.
Экипаж: 6 человек.
Силовая установка: 2 × ТРД РД-3М-500 (суммарная тяга 19 000 кгс / 186.3 кН).

Ту-16КСР vs Boeing B-47E Stratojet (Rascal): аудит автономных ракетных комплексов 1960-х годов

Прямым функциональным и временным конкурентом Ту-16КСР по задаче несения автономных крылатых ракет является американский реактивный ракетоносец Boeing B-47E Stratojet с ракетой GAM-63 Rascal. Сопоставление этих платформ демонстрирует разницу между советским противокорабельным комплексом и американским тяжелым ракетоносцем.

Параметр	Ту-16КСР (комплекс К-16, СССР)	Boeing B-47E Stratojet (США)
Максимальная взлетная масса (MTOW)	72 000 кг	100 000 кг
Тяговооруженность (TWR) при MTOW	0.26 (2 × РД-3М-500 = 19 000 кгс)	0.21 (6 × J47 = 21 000 кгс)
Крылатые ракеты и принцип наведения	2 × КСР-2 / КСР-11 («выстрелил и забыл»)	1 × GAM-63 Rascal (радиокомандная)
Скорость ракеты и дальность пуска	1 250 км/ч (дальность 200 км)	2 500 км/ч (дальность 160 км)
Оборонительное пушечное вооружение	7 × 23-мм НР-23 (3 турели, РЛС «Аргон»)	2 × 20-мм M24A1 (кормовая турель)

Расчет автономности ракетного пуска («выстрелил и забыл» у Ту-16КСР против радиокомандного наведения у B-47E) и количества ракет (2 ракеты КСР-2 у Ту-16КСР против 1 у B-47E) показывает преимущество советской системы. Американский B-47E с ракетой Rascal требовал длительного подсвечивания цели и сложного сопровождения, подставляя самолет под удар ПВО. Ту-16КСР с комплексом К-16, РЛС «Рубин-1K» и ракетами КСР-2 производил сброс с дистанции 200 км и мгновенно отворачивал, обеспечив ВМФ СССР высокую боевую выживаемость.

Вердикт: хребет советского автотракторного ракетного флота

Бомбардировщик-ракетоносец Ту-16КСР (комплекс К-16) — важнейший шаг в развитии морского управляемого оружия. Оснащение автономными ракетами КСР-2 и КСР-11, локатором «Рубин-1K» и пилонами БД-268 позволило Ту-16КСР превратить Дальнюю и Морскую авиацию СССР в эффективный современный ракетоносный комплекс, способный топить любые корабельные группы вероятного противника.

Бомбардировщик-ракетоносец средней дальности Ту-16К-26: комплекс К-26, сверхзвуковая ракета КСР-5, система «Взлет» и физика 3.5 Махов

Posted on 21.08.2026 by admin

Дальний бомбардировщик-ракетоносец Ту-16К-26 (заводские индексы «заказ 386», «НК-26» или «НК-4», комплекс К-26) стал вершиной развития управляемого противокорабельного ракетного оружия в линейке туполевских ракетоносцев первого поколения. Комплекс принят на вооружение 4 декабря 1969 года по Постановлению Совета Министров СССР от 11 августа 1962 года. Самолет проектировался в ОКБ А.Н. Туполева и МКБ «Радуга» на базе подлежавших модернизации ракетоносцев Ту-16К-11-16 и Ту-16А для точечного уничтожения радиоконтрастных морских и береговых целей скоростными крылатыми ракетами КСР-5.

Главным инженерным смыслом создания комплекса К-26 стала замена устаревающих дозвуковых ракет КСР-2 на высокоскоростные гиперзвуковые ракеты КСР-5, способные нестись к цели со скоростью 3.5 Маха. Конструкторы оснастили Ту-16К-26 новой цифровой системой управления «Взлет», усиленными балочными держателями БД-352 (или БД-487) и РЛС «Рубин-1М», обеспечив прорыв корабельной ПВО с авианосными орденами НАТО за считанные минуты.

Зачем создавали Ту-16К-26: решение проблемы прорыва модернизированной ПВО США

К концу 1960-х годов палубные истребители США (F-4 Phantom II) и зенитно-ракетные комплексы кораблей НАТО научились эффективно сбивать дозвуковые ракеты КСР-2 (скорость 1 250 км/ч). Для гарантированного уничтожения авианосцев требовалась ракета, несущаяся в несколько раз быстрее звука на запредельных высотах.

Инженеры ОКБ-156 и МКБ «Радуга» решили эту задачу созданием комплекса К-26:

Сверхзвуковые ракеты КСР-5: под крылом на держателях БД-352 разместили две 4-тонные крылатые ракеты КСР-5 с жидкостным двигателем, развивающие скорость до 3.5 Маха (около 3 700 км/ч) на высоте до 22 000 метров с дальностью пуска до 300–700 км.
Система управления «Взлет»: бортовой навигационно-прицельный комплекс дополнили навигационной системой «Взлет», вычислявшей параметры полета ракеты, траекторию кабрирования и точный момент отделения.
Универсальность ракетного арсенала: Ту-16К-26 сохранил абсолютную универсальность — балочные держатели БД-352 и авионика позволяли одновременно или раздельно подвешивать тяжелые ракеты КСР-5, дозвуковые КСР-2 и противорадиолокационные КСР-11.
РЛС «Рубин-1М»: усовершенствованная станция «Рубин-1М» обеспечила предстартовый ввод координат в ракету КСР-5 и автоматическую передачу данных на индикаторы в кабине штурмана.
Массовое переоборудование флота: с 1969 года в вариант Ту-16К-26 переоборудовали практически весь строй ранее выпущенных ракетоносцев Ту-16К-11-16, заметно продлив ресурс и боевую силу советской Морской авиации.

Экстерьер и особенности планера Ту-16К-26

Внешне Ту-16К-26 отличается от предыдущих ракетоносцев укрупненными аэродинамическими подкрыльевыми держателями БД-352 (или БД-487) с массивными бугелями, рассчитанными на несение 4-тонных ракет КСР-5, и полусферическим обтекателем антенны РЛС «Рубин-1М» под фюзеляжем.

Планер сохранил остекленный нос штурмана, стреловидное крыло (35°), два двигателя РД-3М-500 в корнях крыла и 3 оборонительные пушечные турели с РЛС «Аргон».

Вооружение и оборудование бомбардировщика-ракетоносца Ту-16К-26

Комплекс вооружения Ту-16К-26 стал вершиной противокорабельной мощности, совмещая ракеты КСР-5, КСР-2, КСР-11 и возможность традиционного бомбометания.

Сверхзвуковые крылатые ракеты КСР-5: 2 подкрыльевые ракеты КСР-5 (скорость 3.5 Маха, дальность от 300 до 700 км, фугасно-кумулятивная БЧ массой 1 000 кг или ядерная боеголовка).
Противорадиолокационные ракеты КСР-11: возможность применения ракет КСР-11 с пассивной ГСН для уничтожения корабельных РЛС (в связке со станцией «Рица»).
Дозвуковые ракеты КСР-2: сохранена полная совместимость с ракетами КСР-2.
Система управления «Взлет» и РЛС «Рубин-1М»: бортовой навигационно-прицельный комплекс для обнаружения целей на дальностях до 240 км и предстартового ввода координат в ракету.
Усиленные балочные держатели БД-352 (БД-487): тяжелые подкрыльевые пилоны с гидрозамками повышенной прочности под ракеты КСР-5.
Мощная оборонительная пушечная система: 7 скорострельных 23-мм автоматических пушек НР-23 (носовая пушка и 3 спаренные турели: ДТ-V7, ДТ-Н7 и кормовая ДК-7 с РЛС «Аргон»).
Бортовой комплекс обороны: станции активных радиопомех СПС-5 / СПС-100 и кассетные автоматы сброса диполей АСО-16.
Сохранение бомбового вооружения: при переоборудовании из Ту-16А самолет сохранял возможность брать до 9 000 кг свободнопадающих фугасных бомб во внутренний бомбоотсек.

Двигатели РД-3М-500 и ракетная энергетика

Силовая установка Ту-16К-26 состоит из двух одноконтурных турбореактивных двигателей РД-3М-500 (или АМ-3) с сухой форсажной тягой по 9 500 кгс каждый (суммарно 19 000 кгс / 186.3 кН).

Двигатели РД-3М-500 обеспечивали 75-тонному ракетоносцу с двумя 4-тонными ракетами КСР-5 крейсерскую скорость 850 км/ч на высоте и практическую дальность 4 000 км (а с дозаправкой — до 7 200 км).

Технические характеристики Ту-16К-26 (комплекс К-26)

Параметры верифицированы по официальным эксплуатационным регламентам Дальней и Морской авиации ВМФ СССР для комплекса К-26:

Класс: Дальний тяжеловооруженный противокорабельный ракетоносный комплекс.
Максимальная скорость с 2 ракетами КСР-5: 900 км/ч (на высоте 10 000 м).
Максимальная скорость без ракет: 960 км/ч.
Практический потолок с ракетами: 11 800 м.
Практическая дальность с ракетами: 4 000 км (с крыльевой дозаправкой — до 7 200 км).
Длина разбега с ракетами КСР-5: 2 050 м.
Максимальная взлетная масса (MTOW): 75 800 кг.
Масса пустого снаряженного ракетоносца: 38 000 кг.
Экипаж: 6 человек.
Силовая установка: 2 × ТРД РД-3М-500 (суммарная тяга 19 000 кгс / 186.3 кН).

Ту-16К-26 vs Boeing B-52G Stratofortress (Hound Dog / SRAM): аудит тяжелых ракетных комплексов 1970-х годов

Прямым функциональным и временным конкурентом Ту-16К-26 по задаче несения сверхзвуковых ракет является американский тяжелый стратегический ракетоносец Boeing B-52G Stratofortress, оснащавшийся ракетами AGM-28 Hound Dog и AGM-69 SRAM. Сопоставление этих машин демонстрирует разницу между советским противокорабельным ракетоносцем и американским тяжелым носителем.

Параметр	Ту-16К-26 (комплекс К-26, СССР)	Boeing B-52G Stratofortress (США)
Максимальная взлетная масса (MTOW)	75 800 кг	221 000 кг
Тяговооруженность (TWR) при MTOW	0.25 (2 × РД-3М-500 = 19 000 кгс)	0.21 (8 × J57-P-43W = 21 000 кгс)
Скорость ракеты и наведение	КСР-5 (3.5 Маха, АРГСН/ПАРГСН, до 700 км)	AGM-28 Hound Dog (2.1 Маха, ИНС, до 1100 км)
Система управления ракетным пуском	Автоматизированный комплекс «Взлет»	Бортовой комплекс ASQ-38 / IBM
Оборонительное пушечное вооружение	7 × 23-мм НР-23 (3 турели, РЛС «Аргон»)	4 × 12.7-мм M2 (кормовая турель)

Расчет скорости ракеты (3.5 Маха у КСР-5 на Ту-16К-26 против 2.1 Маха у Hound Dog) и удельную компактность планера доказывает высочайший класс советской системы К-26. Американский B-52G нес ракетоносный арсенал на 221-тонном планере, расходуя запредельное количество топлива. Ту-16К-26 при массе 75.8 тонн с ракетами КСР-5, системой «Взлет» и локатором «Рубин-1М» давал флоту скорость пуска на 3.5 Маха, пробивая любую корабельную ПВО группы Иджис (Aegis) и удерживая советское превосходство до прихода Ту-22М3.

Вердикт: вершина ракетной эволюции Ту-16

Бомбардировщик-ракетоносец Ту-16К-26 (комплекс К-26) — вершина развития советских противокорабельных систем первого поколения. Оснащение 3.5-маховыми ракетами КСР-5, системой управления «Взлет», держателями БД-352 и РЛС «Рубин-1М» превратило Ту-16К-26 в страшный и надежный «убийца авианосцев», прослуживший в строю Морской авиации до конца 1980-х годов.

Бомбардировщик-ракетоносец средней дальности Ту-16К-11-16 (Ту-16К-16): комплекс К-11-16, станция «Рица», ракеты КСР-2/КСР-11 и физика комбинированного удара

Posted on 21.08.2026 by admin

Дальний бомбардировщик-ракетоносец Ту-16К-11-16 (заводской индекс комплекс К-11-16, обозначался также как Ту-16К-16) стал универсальным и самым эффективным этапом развития советских ракетных комплексов средней дальности К-11 и К-16. Самолет проектировался в ОКБ А.Н. Туполева и МКБ «Радуга» для совмещенного применения активных и пассивных крылатых ракет по корабельным соединениям и ПВО противника.

Главным инженерным смыслом создания версии «К-11-16» было объединение под крылом одного ракетоносца двух совершенно разных ракетных систем: противокорабельной КСР-2 (с активным радиолокационным наведением) и противорадиолокационной КСР-11 (с пассивной радиолокационной ГСН). Внедрение станции пеленгации «Рица» и подкрыльевых держателей БД-268 позволило одному самолету в рамках единого залпа сначала «ослепить» ПВО противника, а затем уничтожить главную цель.

Зачем создавали Ту-16К-11-16: решение проблемы узкой специализации ракетоносцев

Ранние модификации Ту-16 были узкоспециализированными: Ту-16КСР-2 мог стрелять только ракетами КСР-2 по радиоконтрастным кораблям, а Ту-16К-11 — только ракетами КСР-11 по работающим локаторам. При вылете на штурмовку корабельной группировки НАТО требовалось высылать смешанные группы разных ракетоносцев, что затрудняло боевую координацию в небе.

Инженеры ОКБ-156 Туполева и МКБ «Радуга» закрыли эту проблему унификацией борта:

Комбинированный залп ракет КСР-2 и КСР-11: универсальные подкрыльевые пилоны БД-268 и доработанная аппаратура управления позволили подвешивать под крылья одновременно одну противокорабельную ракету КСР-2 и одну противорадиолокационную КСР-11.
Станция радиотехнической разведки «Рица»: под фюзеляжем установили станцию пеленгации «Рица», которая обнаруживала излучение корабельных и наземных РЛС НАТО, измеряла их частоту и выдавала точное целеуказание пассивной головке самонаведения ракеты КСР-11.
Тактика прорыва ПВО «Ослепление + Удар»: ракетоносец Ту-16К-11-16 сначала производил пуск КСР-11 по излучающей РЛС наведения ЗРК противника, уничтожая вражеский локатор, а следом пускал КСР-2 с активной ГСН прямо по беззащитному кораблю.
РЛС «Рубин-1KВ»: доработали импульсно-доплеровскую станцию «Рубин-1K», обеспечив совмещенную работу с обоими типами ракет и предстартовый ввод полетных заданий.
Массовая доработка строевого парка: в 1960–1970-х годах на авиазаводах в Казани и Куйбышеве в вариант Ту-16К-11-16 переоборудовали практически все ранее выпущенные самолеты Ту-16КСР-2 и Ту-16К-11.

Экстерьер и особенности планера Ту-16К-11-16

Внешне Ту-16К-11-16 практически полностью совпадает с ракетоносцем Ту-16КСР-2: у него те же обтекаемые подкрыльевые держатели БД-268 (или БД-352) за мотогондолами и каплевидный обтекатель антенны РЛС «Рубин-1KВ» под передней частью фюзеляжа.

Отличительной чертой стала небольшая антенная галтель подфюзеляжной станции пеленгации «Рица», задействованной для обнаружения РЛС противника перед пуском ракет КСР-11.

Вооружение и оборудование бомбардировщика-ракетоносца Ту-16К-11-16

Комплекс вооружения Ту-16К-11-16 (К-11-16) стал самым гибким и опасным средством поражения флотов и сухопутной ПВО противника.

Комбинированный ракетный арсенал КСР-2 и КСР-11: возможность одновременного или раздельного пуска двух ракет КСР-2 (активная РЛГСН, дальность до 200 км, БЧ 840 кг) и КСР-11 (пассивная противорадиолокационная ГСН, дальность до 180 км).
Станция пеленгации и целеуказания «Рица»: специализированный радиоэлектронный приемник для вскрытия рабочих частот и пеленгации локаторов ПВО НАТО перед пуском КСР-11.
Прицельно-радиолокационный комплекс «Рубин-1KВ»: многофункциональная РЛС для картографирования моря, поиска надводных целей и предстартового ввода команд в активную ракету КСР-2.
Балочные держатели БД-268 (БД-352): унифицированные подкрыльевые пилоны с гидрозамками для транспортировки и сброса ракет обоих типов.
Мощная оборонительная пушечная система: 7 скорострельных 23-мм автоматических пушек НР-23 (носовая пушка и 3 спаренные турели с прицельной РЛС «Аргон»).
Бортовой комплекс обороны: станции активных радиопомех СПС-5 / СПС-100 и кассетные автоматы сброса диполей АСО-16.
Сохранение бомбового вооружения: при снятых ракетах самолет сохранял возможность нести до 9 000 кг (в перегруз — до 13 000 кг) свободнопадающих фугасных бомб во внутреннем бомбоотсеке.

Двигатели РД-3М-500 и ракетная энергетика

Силовая установка Ту-16К-11-16 состоит из двух одноконтурных турбореактивных двигателей РД-3М-500 (или АМ-3) с сухой форсажной тягой по 9 500 кгс каждый (суммарно 19 000 кгс / 186.3 кН).

Применение легких пилонов БД-268 и обтекаемых ракет КСР-2/11 обеспечило 75-тонному ракетоносцу крейсерскую скорость 850 км/ч на высоте и практическую дальность 4 000 км (с дозаправкой — до 7 200 км).

Технические характеристики Ту-16К-11-16 (Ту-16К-16)

Параметры верифицированы по официальным эксплуатационным регламентам Дальней и Морской авиации СССР для комплекса К-11-16:

Класс: Дальний комбинированный противокорабельный и противорадиолокационный ракетоносный комплекс.
Максимальная скорость с 2 ракетами: 900 км/ч (на высоте 10 000 м).
Максимальная скорость без ракет: 960 км/ч.
Практический потолок с ракетами: 11 800 м.
Практическая дальность с ракетами: 4 000 км (с крыльевой дозаправкой — до 7 200 км).
Длина разбега с ракетами: 1 950 м.
Максимальная взлетная масса (MTOW): 75 800 кг.
Масса пустого снаряженного ракетоносца: 37 800 кг.
Экипаж: 6 человек.
Силовая установка: 2 × ТРД РД-3М-500 (суммарная тяга 19 000 кгс / 186.3 кН).

Ту-16К-11-16 vs Boeing B-52D Stratofortress (Hound Dog / Quail): аудит комбинированных ракетных платформ

Прямым функциональным конкурентом Ту-16К-11-16 по задаче гибкого применения ракетного оружия 1960-х годов является американский тяжелый стратегический ракетоносец Boeing B-52D Stratofortress, оснащавшийся ракетами AGM-28 Hound Dog и мишенями-постановщиками помех ADM-20 Quail. Сопоставление этих машин показывает разницу советского тактического заслона и американского тяжелого носителя.

Параметр	Ту-16К-11-16 (комплекс К-11-16, СССР)	Boeing B-52D Stratofortress (США)
Максимальная взлетная масса (MTOW)	75 800 кг	200 000+ кг
Тяговооруженность (TWR) при MTOW	0.25 (2 × РД-3М-500 = 19 000 кгс)	0.21 (8 × J57 = 30 000 кгс)
Гибкость ракетного арсенала	Комбинированный пуск: КСР-2 (активная) + КСР-11 (противорадарная)	Только наземные координаты (AGM-28 Hound Dog)
Пеленгация РЛС противника в полете	Станция «Рица» (встроена в борт)	Приемники ALR-20 (без прямого целеуказания)
Оборонительное пушечное вооружение	7 × 23-мм НР-23 (3 турели, РЛС «Аргон»)	4 × 12.7-мм Browning M2 (кормовая турель)

Расчет тактической гибкости (возможность одновременно подавить РЛС ракетой КСР-11 и уничтожить корабль ракетой КСР-2 у Ту-16К-11-16 против узкой работы по наземным координатам у B-52D) демонстрирует высокое инженерное изящество советской системы. Американский B-52D с ракетами Hound Dog нес тяжелый ядерный калибр по земле, но не мог работать по подвижным кораблям и работающим радарам ПВО. Ту-16К-11-16 со станцией «Рица», локатором «Рубин-1KВ» и связкой КСР-2/КСР-11 стал универсальным морским и сухопутным прорывателем ПВО, способным самостоятельно расчистить себе дорогу к цели.

Вердикт: универсальный ракетный мега-комплекс

Бомбардировщик-ракетоносец Ту-16К-11-16 (Ту-16К-16) — результат доведения советской ракетной мысли 1960-х годов до совершенства. Объединение активной ракеты КСР-2, противорадиолокационной КСР-11 и станции пеленгации «Рица» на одном носителе позволило Ту-16К-11-16 стать самым массовым и надежным гибким ракетоносцем советского ВМФ и Дальней авиации.

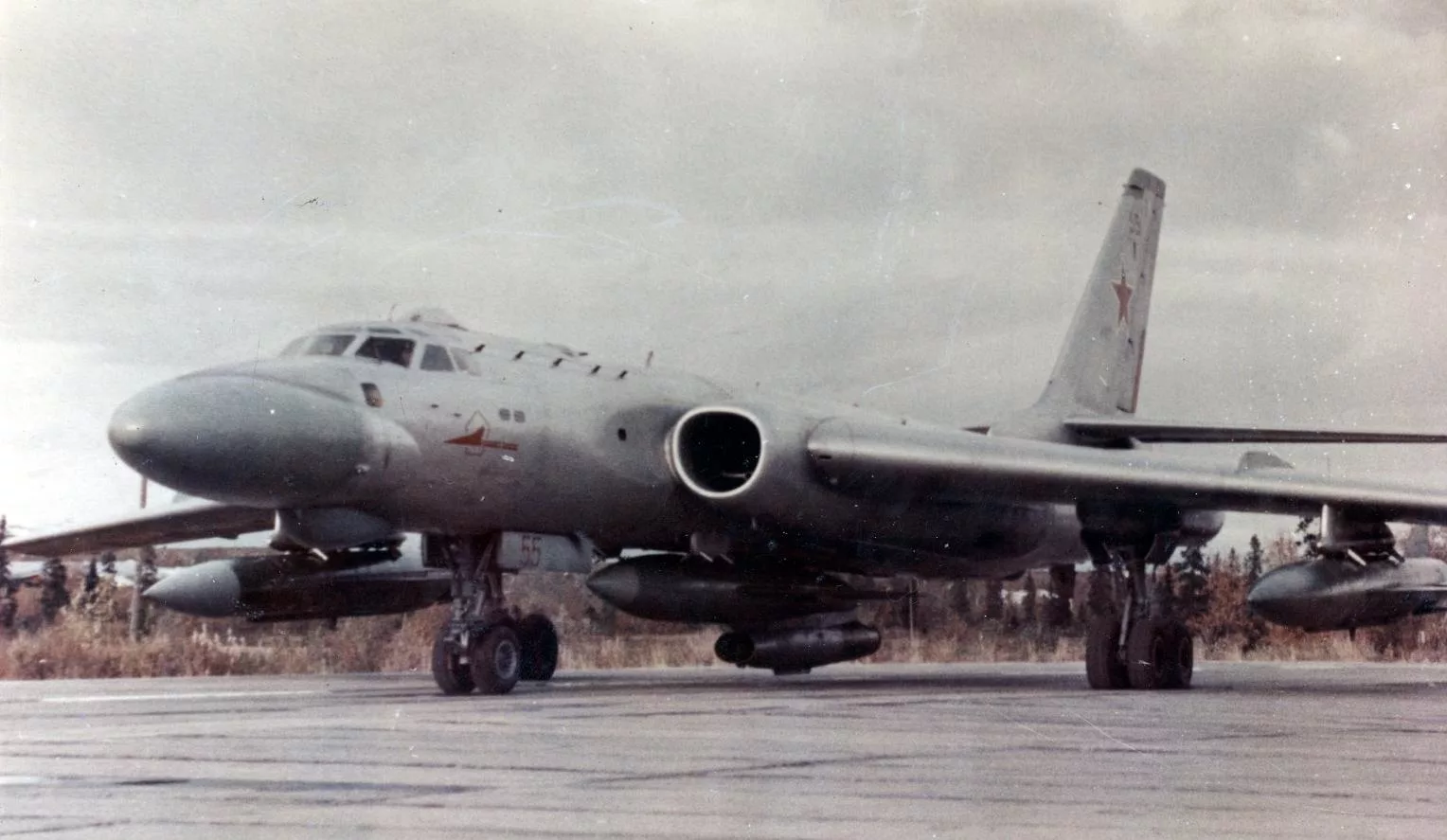

Бомбардировщик-ракетоносец средней дальности Ту-16К-10-26: комплекс К-10-26, РЛС «Енума» и «Рубин-1M», залп 3-х ракет и физика прорыва АУГ

Posted on 21.08.2026 by admin

Дальний морской бомбардировщик-ракетоносец Ту-16К-10-26 (заводские индексы комплекс К-10-26, обозначался также как Ту-16К-10-26Д и Ту-16К-10-26Б) стал самым мощным и тяжеловооруженным вариантом в истории советских туполевских ракетоносцев первого поколения. Самолет проектировался в ОКБ А.Н. Туполева и МКБ «Радуга» на базе ракетоносцев Ту-16К-10 и Ту-16К-26 для объединения под одним планером сразу двух тяжелых ракетных систем.

Главным инженерным смыслом создания версии «К-10-26» стало решение задачи перенасыщения корабельной ПВО НАТО. Один самолет Ту-16К-10-26 получил возможность одновременно нести под брюхом тяжелую 4.5-тонную ракето-торпеду К-10СД и две подкрыльевые сверхзвуковые ракеты КСР-5, нанося по авианосным ударным группам (АУГ) сокрушительный залп сразу из трех сверхзвуковых крылатых ракет.

Зачем создавали Ту-16К-10-26: решение проблемы узкой специализации брюшных и подкрыльевых ракетоносцев

Предшествующие модификации несли ограничение по номенклатуре: Ту-16К-10 мог запускать только одну брюшную ракету К-10С, но не имел подкрыльевых пилонов, а Ту-16К-26 нес две подкрыльевые ракеты КСР-5, но не имел подфюзеляжной ниши под К-10С. Одиночные ракетные пуски с легкостью перехватывались корабельными ЗРК системы Иджис (Aegis) и палубными истребителями F-14 Tomcat.

Инженеры ОКБ-156 Туполева и МКБ «Радуга» решили эту проблему созданием комбинированного комплекса К-10-26:

Залп из трех сверхзвуковых ракет одновременно: планер оснастили полуутопленным брюшным узлом для 4.5-тонной К-10СД и двумя подкрыльевыми держателями БД-352 для ракет КСР-5 (или КСР-2/КСР-11). Трехракетный залп с одного самолета пробивал любой корабельный ордер.
Совмещение двух радиолокационных комплексов: в носовом «утконосе» сохранили РЛС «Енума» (для управления ракетой К-10СД), а под брюхом установили локатор «Рубин-1КВ» с навигационной системой «Взлет» (для наведения подкрыльевых КСР-5).
Антирадарные ракеты КСР-11 / Х-28: возможность подвесить под крыло противорадиолокационные ракеты КСР-11 для ослепления корабельных локаторов перед пуском основной ракеты К-10СД.
Модернизация строевого флота: с конца 1960-х годов в вариант Ту-16К-10-26 переоборудовали практически все ранее выпущенные самолеты Ту-16К-10 и Ту-16К-26 на Казанском авиазаводе № 22.

Экстерьер и особенности планера Ту-16К-10-26

Внешне Ту-16К-10-26 легко узнать по уникальному сочетанию длинного носового обтекателя «утконоса» (где стоит РЛС «Енума»), полуутопленной брюшной ниши под ракeту К-10СД и двух мощных подкрыльевых балочных держателей БД-352 под ракеты КСР-5.

Планер сохранил стреловидное крыло (35°), два форсированных мотора РД-3М-500 в корнях крыла, остекленную кабину штурмана-навигатора и 3 оборонительные пушечные турели с РЛС «Аргон».

Вооружение и оборудование бомбардировщика-ракетоносца Ту-16К-10-26

Комплекс вооружения Ту-16К-10-26 стал абсолютным пиком огневой мощи советской Морской авиации 1970-х годов.

Тяжелая брюшная ракета К-10СД / К-10С: одна сверхзвуковая противокорабельная ракета массой 4.5 тонны (скорость до 2.0 Маха, дальность до 300 км, проникающая БЧ 1 000 кг или ядерная) в полуутопленном брюшном отсеке.
Сверхзвуковые подкрыльевые ракеты КСР-5: две подкрыльевые ракеты КСР-5 (скорость 3.5 Маха, дальность до 700 км) на держателях БД-352.
Противорадиолокационные ракеты КСР-11: возможность замены ракет КСР-5 на противорадиолокационные КСР-11 (с пассивным наведением на корабельные РЛС).
Двухканальный комплекс РЛС («Енума» + «Рубин-1КВ»): носовая РЛС «Енума» для наведения К-10СД и подфюзеляжная РЛС «Рубин-1КВ» с системой «Взлет» для наведения КСР-5.
Усиленные балочные держатели БД-352: тяжелые подкрыльевые пилоны с гидрозамками повышенной прочности.
Мощная оборонительная пушечная система: 7 скорострельных 23-мм автоматических пушек НР-23 (носовая пушка и 3 спаренные турели: ДТ-V7, ДТ-Н7 и кормовая ДК-7 с РЛС «Аргон»).
Бортовой комплекс обороны: станции активных радиопомех СПС-5 / СПС-100 и кассетные автоматы сброса диполей АСО-16.
Боевая нагрузка: рекордный суммарный вес ракетного вооружения на борту — до 12.5 тонн!

Двигатели РД-3М-500 и ракетная энергетика

Силовая установка Ту-16К-10-26 состоит из двух одноконтурных турбореактивных двигателей РД-3М-500 (или РД-16-15) с сухой форсажной тягой по 9 500–11 000 кгс каждый (суммарно до 22 000 кгс / 215.7 кН).

Двигатели РД-3М-500 обеспечивали 76.8-тонному ракетоносцу с тремя подвешенными ракетами суммарной массой 12.5 тонн максимальную скорость 950 км/ч на высоте и практическую дальность 3 850 км (а с дозаправкой — до 7 000 км).

Технические характеристики Ту-16К-10-26 (комплекс К-10-26)

Параметры верифицированы по официальным эксплуатационным регламентам Авиации ВМФ СССР для комплекса К-10-26:

Класс: Дальний тяжеловооруженный трехракетный противокорабельный комплекс.
Максимальная скорость с 3 ракетами: 950 км/ч (на высоте 10 000 м).
Максимальная скорость без ракет: 980 км/ч.
Практический потолок с ракетами: 11 800 м.
Практическая дальность с ракетами: 3 850 км (с крыльевой дозаправкой — до 7 000 км).
Длина разбега с 3 ракетами: 2 100 м.
Максимальная взлетная масса (MTOW): 76 800 кг (в перегруз — до 79 500 кг).
Масса пустого снаряженного ракетоносца: 38 200 кг.
Экипаж: 6 человек.
Силовая установка: 2 × ТРД РД-3М-500 / РД-16-15 (суммарная тяга до 22 000 кгс / 215.7 кН).

Ту-16К-10-26 vs Boeing B-52G Stratofortress (SRAM / Hound Dog): аудит трехракетных комплексов

Прямым функциональным конкурентом Ту-16К-10-26 по задаче несения смешанного ракетного арсенала является американский тяжелый стратегический ракетоносец Boeing B-52G Stratofortress, оснащавшийся ракетами AGM-28 Hound Dog и AGM-69 SRAM. Сопоставление этих машин демонстрирует разницу между советским трехракетным морским комплексом и американской платформой.

Параметр	Ту-16К-10-26 (комплекс К-10-26, СССР)	Boeing B-52G Stratofortress (США)
Максимальная взлетная масса (MTOW)	76 800 кг	221 000 кг
Тяговооруженность (TWR) при MTOW	0.28 (2 × РД-16-15 = 22 000 кгс)	0.21 (8 × J57-P-43W = 21 000 кгс)
Смешанный ракетный залп	1 × К-10СД (брюхо) + 2 × КСР-5 (крылья)	2 × AGM-28 Hound Dog (крылья)
Совмещение РЛС наведения	Двухканальный комплекс: РЛС «Енума» + «Рубин-1КВ»	Комплекс ASQ-38 / IBM
Скорость полета ракет в залпе	2.0 Маха (К-10СД) и 3.5 Маха (КСР-5)	2.1 Маха (AGM-28 Hound Dog)
Оборонительное пушечное вооружение	7 × 23-мм НР-23 (3 турели, РЛС «Аргон»)	4 × 12.7-мм M2 (кормовая турель)

Расчет огневой мощи залпа (3 ракеты суммарным весом 12.5 тонн у Ту-16К-10-26 против 2 ракет у B-52G) и двойного РЛС-наведения («Енума» + «Рубин-1КВ») доказывает превосходство советского корабля. Американский B-52G нес тяжелое оружие на 221-тонном планера, расходуя запредельное количество топлива. Ту-16К-10-26 при массе 75.8 тонн с ракетами К-10СД, двумя КСР-5 на 3.5 Маха и двумя локаторами давал флоту скорость пуска на 3.5 Маха, пробивая любую корабельную ПВО группы Иджис (Aegis) и удерживая советское превосходство до прихода Ту-22М3.

Вердикт: абсолютный трехракетоносец советского флота

Бомбардировщик-ракетоносец Ту-16К-10-26 (комплекс К-10-26) — вершина огневой мощи и инженерного расчета советской Морской авиации. Объединение полуутопленной брюшной ракеты К-10СД, двух подкрыльевых 3.5-маховых КСР-5 и двухканалного локатора «Енума»/«Рубин-1КВ» позволило Ту-16К-10-26 стать самым грозным трехракетоносцем первого поколения, гарантировавшим уничтожение любых корабельных группировок вероятного противника.

Бомбардировщик-ракетоносец средней дальности Ту-16К-10 (изделие «ЕН»): нос «утконос», РЛС «Енума», ПКР К-10С и физика полуутопленной подвески

Posted on 21.08.2026 by admin

Дальний морской бомбардировщик-ракетоносец Ту-16К-10 (заводской индекс изделие «ЕН») стал одним из самых узнаваемых, массовых и грозных советских морских ракетоносцев. Самолет проектировался в ОКБ А.Н. Туполева по заказу Авиации Военно-Морского Флота СССР для оснащения новым тяжелогруженым ракетным комплексом К-10, созданным для точечного поражения авианосных ударных групп (АУГ) и орденов кораблей противника на дистанциях до 250–300 километров.

Серийное производство и переоборудование Ту-16К-10 началось в 1959 году на Казанском авиазаводе № 22 (построено и доработано более 216 машин). Главным инженерным смыслом создания версии «ЕН» старая замена остекленного носа штурмана на массивный радиопрозрачный обтекатель «утконос» под антенну мощной РЛС «Енума» и полуутопленная подвеска 4.5-тонной сверхзвуковой ракеты К-10С в брюхе фюзеляжа.

Зачем создавали Ту-16К-10: решение проблемы аэродинамики 4.5-тонной ракеты и слепого поиска

Ранние ракетоносцы Ту-16КС несли две ракеты КС-1 под крыльями. Ракеты КС-1 имели малую дальность (90 км) и были дозвуковыми, а их крыльевая подвеска создавала гигантское лобовое сопротивление. Для прорыва ПВО американских авианосных групп флоту требовалась сверхзвуковая ракета К-10С массой 4.5 тонны с дальностью пуска под 300 км.

Инженеры ОКБ-156 Туполева решили эту задачу масштабным перепроектированием фюзеляжа:

Носовой радиопрозрачный обтекатель «утконос»: полностью убрали остекление кабины штурмана-бомбардира в носу. На его месте смонтировали гигантский уплощенный обтекатель с наклонной радиопрозрачной частью, внутри которого разместили антенну прицельной РЛС «Енума».
Полуутопленная подфюзеляжная подвеска ракеты К-10С: для снижения аэродинамического сопротивления 4.5-тонную ракету К-10С утопили по продольной оси в грузовой бомбоотсек на половину ее корпуса. В полете ракета находилась внутри контура фюзеляжа, а перед пуском балочный гидравлический держатель выдвигал ее вниз.
РЛС наведения «Енума» (ЕН): мощный радиолокационный комплекс, способный обнаруживать крупные морские цели типа «авианосец» на расстояниях до 300–350 км и выдавать первичные координаты в автопилот ракеты перед сбросом.
Двигатели РД-3М-500 и РД-16-15: для сохранения скороподъемности 76-тонной машины с тяжелой ракетой К-10С под брюхом устанавливались форсированные моторы РД-3М-500 (тягой 9 500 кгс) или РД-16-15 (тягой 11 000 кгс).

Экстерьер и особенности планера изделия ЕН

Внешне Ту-16К-10 невозможно перепутать с другими модификациями: у него длинный, зловещий нос «утконос» с большим радиопрозрачным конусом и очертания подфюзеляжной брюшной ниши под полуутопленную ракету К-10С.

Планер сохранил стреловидное крыло (35°), два мотора в корнях крыла, подфюзеляжный контейнер парашюта и 3 оборонительные пушечные турели с РЛС «Аргон».

Вооружение и оборудование ракетоносца Ту-16К-10

Комплекс вооружения Ту-16К-10 стал основой ударного потенциала ВМФ СССР 1960–1970-х годов.

Противокорабельная сверхзвуковая ракета К-10С: тяжелая крылатая ракета массой 4.5 тонны с жидкостным ракетным двигателем, развивающая скорость 1.5–2.0 Маха и несущая фугасно-кумулятивную БЧ массой 1 000 кг (или специальный ядерный заряд).
Бортовая РЛС «Енума» (ЕН): поисково-прицельный радиолокационный комплекс в носовом «утконосе» для картографирования моря и наведения ракет К-10С.
Система управления «К-10»: бортовой счетно-решающий комплекс для ввода предстартовых данных в ракету и контроля зацепа радиолуча.
Выдвижной балочный держатель: специальный фюзеляжный гидравлический пилон в бомбоотсеке для полуутопленной транспортировки и сброса ракеты К-10С.
Мощная оборонительная пушечная система: 7 скорострельных 23-мм автоматических пушек НР-23 (носовая пушка и 3 спаренные турели: ДТ-V7, ДТ-Н7 и кормовая ДК-7 с РЛС «Аргон»).
Возможность бомбометания (при демонтаже балки): при снятии ракетного пилона самолет мог нести в грузоотсеке до 9 000 кг обычных фугасных и морских авиабомб.

Двигатели РД-3М-500 и РД-16-15

Силовая установка Ту-16К-10 состоит из двух одноконтурных турбореактивных двигателей **РД-3М-500** (9 500 кгс) или **РД-16-15** (конструкции КБ-16 П.Ф. Зубца) с форсажно-сухой тягой **11 000 кгс** каждый (суммарно 22 000 кгс / 215.7 кН).

Повышенная тяга моторов РД-16-15 обеспечивала 76.8-тонному ракетоносцу максимальную скорость 1 020 км/ч на высоте и практическую дальность до 4 800 км с 4.5-тонной ракетой К-10С на полуутопленной подвеске.

Технические характеристики Ту-16К-10 (изделие «ЕН»)

Параметры верифицированы по официальным эксплуатационным регламентам Авиации ВМФ СССР для ракетоносцев с ракетами К-10С:

Класс: Дальний сверхзвуковой авиационный противокорабельный ракетоносный комплекс.
Максимальная скорость с ракетой К-10С: 1 020 км/ч (на высоте 10 000 м).
Максимальная скорость у земли: 850 км/ч.
Практический потолок с ракетой: 11 800 м.
Практическая дальность с ракетой К-10С: 3 950 км (перегоночная без ракеты — до 4 800 км).
Длина разбега с ракетой К-10С: 2 100 м.
Максимальная взлетная масса (MTOW): 76 800 кг.
Масса пустого снаряженного ракетоносца: 38 100 кг.
Экипаж: 6 человек.
Силовая установка: 2 × ТРД РД-16-15 (суммарная тяга 22 000 кгс / 215.7 кН).

Ту-16К-10 vs Boeing B-52D Stratofortress (Hound Dog): аудит первых противокорабельных ракетоносцев

Прямым функциональным конкурентом Ту-16К-10 по задаче несения сверхзвуковых крылатых ракет большого калибра является американский стратегический ракетоносец Boeing B-52D Stratofortress, оснащавшийся ракетами AGM-28 Hound Dog. Сопоставление этих машин демонстрирует разницу между советским морским ракетоносцем и американским стратегическим комплексом.

Параметр	Ту-16К-10 (изделие «ЕН», СССР)	Boeing B-52D Stratofortress (США)
Максимальная взлетная масса (MTOW)	76 800 кг	200 000+ кг
Тяговооруженность (TWR) при MTOW	0.28 (2 × РД-16-15 = 22 000 кгс)	0.21 (8 × J57 = 30 000 кгс)
Тип полуутопленной подвески ПКР	В брюшном отсеке (ракета К-10С массой 4.5 т)	Подкрыльевые пилоны (2 × AGM-28 Hound Dog)
Скорость ракеты и дальность	2.0 Маха (дальность до 300 км, ПКР)	2.1 Маха (дальность 1 100 км, по суше)
Носовой обтекатель РЛС	Нос «утконос» с РЛС «Енума»	Стандартный нос с РЛС ASQ-38
Оборонительное пушечное вооружение	7 × 23-мм НР-23 (3 турели, РЛС «Аргон»)	4 × 12.7-мм Browning M2 (кормовая турель)

Расчет тяговооруженности при MTOW (0.28 у Ту-16К-10 против 0.21 у B-52D) и аэродинамики полуутопленной подвески доказывает изящество советского расчета. Американский B-52D нес две тяжелые ракеты Hound Dog снаружи под крыльями, что критически снижало скорость и создавало гигантское сопротивление. Ту-16К-10 утопил 4.5-тонную ракету К-10С прямо в брюхо фюзеляжа, сохранив скорость 1 020 км/ч. Ракетоносец Ту-16К-10 с носом «утконосом» и локатором «Енума» стал первым полноценным советским «убийцей авианосцев», державшим в страхе весь океанский флот НАТО.

Вердикт: легендарный морской ракетоносец Cold War

Бомбардировщик-ракетоносец Ту-16К-10 (изделие «ЕН») — один из самых главных символов советской Морской авиации. Полуутопленная подвеска 4.5-тонной сверхзвуковой ракеты К-10С, нос «утконос» с РЛС «Енума» и моторы РД-16-15 позволили Ту-16К-10 открыть эпоху постоянного слежения и сдерживания американских авианосцев в Мировом океане.

Бомбардировщик-ракетоносец средней дальности Ту-16К (КС): ПКР КС-1 «Комета», РЛС «Кобальт-М», система «К-1M» и физика первого ракетного удара по флоту

Posted on 21.08.2026 by admin

Дальний бомбардировщик-ракетоносец Ту-16К (обозначался также как Ту-16КС) стал переломным этапом развития авиации Военно-Морского Флота СССР и Дальней авиации. Самолет проектировался в ОКБ А.Н. Туполева на базе реактивного бомбардировщика Ту-16 для освоения первого отечественного управляемого ракетоносного комплекса К-26 / «Комета» с противокорабельными ракетами КС-1.

Переход от свободнопадающих бомб и торпед к крылатым ракетам позволил морской авиации СССР впервые проводить дистанционные атаки кораблей противника вне зоны действия их ствольной зенитной артиллерии. Поставки Ту-16К в авиаполки Черноморского и Тихоокеанского флотов начались в 1957 году, а часть самолетов активно поставлялась на экспорт ВВС Египта и Индонезии.

Зачем создавали Ту-16К (КС): решение проблемы уязвимости торпедоносцев

В первой половине 1950-х годов поршневые и реактивные торпедоносцы (Ту-4, Ил-28) для сброса торпед или бомб должны были подлетать к вражескому авианосцу на дистанцию 2–5 км, пробиваясь через плотный огонь зенитных пушек и палубных истребителей. Шансы экипажей выжить в такой атаке стремились к нулю.

Инженеры ОКБ-156 Туполева и СБ-1 (КБ-1) решили задачу дистанционного поражения кораблей комплексным путем:

Противокорабельные ракеты КС-1 «Комета»: под крыльями ракетоносца на усиленных держателях БД-187 разместили две 3-тонные крылатые ракеты КС-1 с фугасной боевой частью массой 600 кг и дальностью пуска до 90 км.
Наведение по лучу РЛС «Кобальт-М»: в носовом опускаемом обтекателе установили прицельную станцию наведения «Кобальт-М». В полете ракета захватывала радиолуч станции и шла по нему к кораблю до включения собственной головки самонаведения К-2 на дистанции 10–20 км.
Сохранение пушечной защиты: несмотря на монтаж тяжелой ракетной системы «К-1M», ракетоносец полностью сохранил 7 скорострельных 23-мм пушек НР-23 для защиты от истребителей.
Экспортный успех в Египте и Индонезии: Ту-16КС массово поставлялся в ВВС Египта и Индонезии, сыграв ключевую роль в локальных морских конфликтах 1960-х годов.

Экстерьер и особенности планера Ту-16К (КС)

Внешне Ту-16К (КС) легко отличить по двум крупногабаритным балочным держателям БД-187 под крыльями (за мотогондолами) для подвески ракет КС-1 и выдвижному цилиндрическому обтекателю антенны РЛС «Кобальт-М» под передней частью фюзеляжа.

Планер сохранил классическое стреловидное крыло (35°), два двигателя АМ-3 в корнях крыла, остекленную кабину штурмана-навигатора и 3 спаренные пушечные турели.

Вооружение и оборудование ракетоносца Ту-16К (КС)

Комплекс вооружения Ту-16К (КС) стал первой полноценной противокорабельной ракетной системой, способной топить корабли водоизмещением до крейсера включительно.

Противокорабельные крылатые ракеты КС-1 «Комета»: две управляемые ракеты с турбореактивным двигателем РД-500, фугасной БЧ массой 600 кг и полуактивным полуавтоматическим наведением по лучу РЛС.
Прицельная РЛС «Кобальт-М»: радиоприцельный комплекс в подфюзеляжном опускаемом коке для поиска морских целей и сопровождения ракет на траектории.
Балочные держатели БД-187: подкрыльевые узлы подвески для транспортировки и сброса ракет КС-1 (или тяжелых авиабомб в вариантной комплектации).
Мощная оборонительная пушечная система: 7 скорострельных 23-мм автоматических пушек НР-23 (носовая пушка справа и 3 спаренные турели: ДТ-V7, ДТ-Н7 и кормовая ДК-7 с РЛС «Аргон»).
Возможность несения свободнопадающих бомб: при демонтаже ракет самолет мог нести до 9 000 кг обычных фугасных бомб во внутреннем бомбоотсеке.

Двигатели АМ-3 и динамика ракетоносца

Силовая установка Ту-16К (КС) состоит из двух одноконтурных турбореактивных двигателей АМ-3 (конструкции ОКБ А.А. Микулина) с максимальной форсажно-сухой тягой 8 750 кгс каждый (суммарно 17 500 кгс / 171.6 кН).

При подвеске двух 3-тонных ракет КС-1 возрастало лобовое сопротивление, из-за чего максимальная скорость полёта снижалась до 894 км/ч (без ракет — 960 км/ч), а практическая дальность составляла 3 135 км.

Технические характеристики Ту-16К (КС)

Параметры верифицированы по официальным эксплуатационным регламентам ВМФ СССР для ракетоносцев с ракетами КС-1:

Класс: Дальний авиационный противокорабельный ракетоносный комплекс.
Максимальная скорость с 2 ракетами КС-1: 894 км/ч (на высоте 7 150 м).
Максимальная скорость без ракет: 960 км/ч.
Практический потолок с ракетами: 11 200 м.
Практическая дальность с ракетами: 3 135 км (перегоночная без ракет — до 4 800 км).
Длина разбега с 2 ракетами: 2 040 м.
Максимальная взлетная масса (MTOW): 76 000 кг.
Масса пустого снаряженного самолета: 37 900 кг.
Экипаж: 6 человек.
Силовая установка: 2 × ТРД АМ-3 (суммарная тяга 17 500 кгс / 171.6 кН).

Ту-16К (КС) vs Boeing B-47B Stratojet (Rascal): аудит первых крылатых ракетоносцев

Прямым функциональным конкурентом Ту-16К по задаче несения крылатых ракет 1950-х годов является американский реактивный бомбардировщик Boeing B-47B Stratojet, оснащавшийся ракетой GAM-63 Rascal. Сопоставление этих машин демонстрирует разницу между советским противокорабельным комплексом и американским ракетоносцем.

Параметр	Ту-16К (КС) (СССР)	Boeing B-47B Stratojet (США)
Максимальная взлетная масса (MTOW)	76 000 кг	89 800 кг
Тяговооруженность (TWR) при MTOW	0.23 (2 × АМ-3 = 17 500 кгс)	0.19 (6 × J47 = 16 800 кгс)
Количество крылатых ракет на подвеске	2 × ПКР КС-1 «Комета» (БЧ 600 кг)	1 × КР GAM-63 Rascal (под фюзеляжем)
Дальность пуска ракеты	90 км	160 км
Оборонительное пушечное вооружение	7 × 23-мм НР-23 (3 турели, РЛС «Аргон»)	2 × 20-мм M24A1 (кормовая турель)

Расчет ракетовместимости (2 ракеты КС-1 у Ту-16К против 1 ракеты GAM-63 у B-47B) и тяговооруженности (0.23 против 0.19) показывает превосходство советского ракетоносца. Американский B-47B с ракетой Rascal был громоздким, нес только одну ракету и уступал Ту-16К в защищенности. Ту-16К с двумя ракетами КС-1 и РЛС «Кобальт-М» дал Морской авиации СССР реальное оружие для сдерживания авианосных групп в холодную войну.

Вердикт: зачинатель советского морского ракетоношения

Бомбардировщик-ракетоносец Ту-16К (КС) — фундаментальная веха советского Военно-Морского Флота. Оснащение двумя ракетами КС-1 «Комета», РЛС «Кобальт-М» и пушками НР-23 позволило Ту-16К открыть эру высокоточного морского ракетного оружия, став базой для всех последующих модификаций дальних ракетоносцев.

Тактический самолет-заправщик Ту-16З (изделие «НЗ»): крыльевая заправка «крыло-в-крыло», боковые фары и физика межконтинентальной перекачки 2000 л/мин

Posted on 21.08.2026 by admin

Тактический самолет-заправщик Ту-16З (заводской индекс изделие «НЗ», обозначался также как Ту-16Ю или Ту-16 «Заправщик») стал первым советским реактивным заправщиком, наладившим массовую дозаправку бомбардировщиков и разведчиков Дальней авиации и ВМФ СССР прямо в воздухе. Всего в вариант «НЗ» на заводах и рембазах ВВС было переоборудовано более 114 серийных бомбардировщиков Ту-16.

Заказ на разработку заправщика вышел по Постановлению Совета Министров СССР №1013-438 от 26 мая 1954 года. Первые испытания переоборудованных куйбышевских машин стартовали в 1955 году. Главным инженерным смыслом создания версии «НЗ» стала реализация уникальной советской схемы дозаправки «крыло-в-крыло», позволившей тяжелогруженым бомбардировщикам увеличивать боевой радиус до межконтинентальных масштабов без попадения в спутную спутную струю заправляемого самолета.

Зачем создавали Ту-16З: решение проблемы спутной струи и заправки «крыло-в-крыло»

Классическая американская схема дозаправки «шланг-конус» с выпуском шланга из хвостовой части заправщика требовала от заправляемого тяжелого бомбардировщика идти строго сзади в кильватерной струе моторов. Тяжелый Ту-16 в мощном спутном следе реактивных моторов АМ-3 терял устойчивость, что создавало гигантский риск столкновения в воздухе.

Инженеры ОКБ-156 А.Н. Туполева и ОКБ-918 С.М. Алексеева решили эту проблему созданием уникальной крыльевой системы:

Заправка «крыло-в-крыло»: заправщик Ту-16З выпускал гибкий шланг со встроенным тросом из законцовки правой консоли крыла. Заправляемый бомбардировщик подходил слева-сзади и накладывал законцовку своего левого крыла на шланг. Специальный замок-захват на крыле зацеплял шланг, затягивал его в заправочную головку и автоматически открывал клапан.
Скорость перекачки 2 000 литров в минуту: мощные подкачивающие насосы перекачивали керосин под высоким давлением из фюзеляжного бака заправщика в баки заправляемого самолета со скоростью 2 000 л/мин, отдавая до 12 000 литров топлива за 6–8 минут.
Светотехническое оборудование для ночной заправки: в правой гондоле шасси, на законцовке правой консоли крыла и в кормовой кабине установили мощные фары и ручной прожектор для визуального контроля сцепки крыльев в ночной тьме.
Сохранение бомбардировочных функций: дополнительный 12 000-литровый топливный бак в бомбоотсеке выполнялся съемным. При необходимости заправщик Ту-16З за пару часов переоборудовался обратно в обычный тяжелый бомбардировщик.

Экстерьер и особенности планера изделия НЗ

Внешне Ту-16З легко отличить от стандартного бомбардировщика по характерному обтекателю и направляющей трубе выпуска шланга на законцовке правой консоли крыла, а также по дополнительным прожекторам в гондоле шасси.

Планер сохранил стреловидное крыло (35°), два двигателя АМ-3 в корнях крыла, оборонительные пушечные турели и остекленную кабину штурмана-навигатора.

Вооружение и оборудование тактического самолета-заправщика Ту-16З

Оснащение Ту-16З подчинено задаче безопасной передачи керосина на скоростях 500–600 км/ч с сохранением полного комплекса самообороны.

Крыльевая заправочная система: агрегат заправки с барабаном, лебедкой и шлангом в правой консоли крыла и заправочным замком.
Съемный фюзеляжный бак заправщика: дополнительные мягкие керосиновые баки емкостью до 12 000 литров, монтируемые во внутреннем бомбоотсеке.
Светотехнический комплекс наведения: фары высокой мощности в гондоле правого шасси, фары законцовки крыла и прожектор кормового стрелка для ночной сцепки.
Мощная оборонительная пушечная система: 7 скорострельных 23-мм автоматических пушек НР-23 (носовая пушка и 3 спаренные турели с РЛС «Аргон»).
Прицельно-радиолокационный комплекс «Рубидий-ММ-II»: панорамный локатор для навигации, сближения со своими группами в облаках и слепого бомбометания при снятом баке заправщика.
Бомбовое вооружение (при снятом баке): возможность транспортировки свободнопадающих авиабомб калибра от 100 до 9 000 кг (ФАБ-100, ФАБ-250, ФАБ-500, ФАБ-1500, ФАБ-3000, ФАБ-5000, ФАБ-9000).
Максимальная масса отдаваемого топлива: до 12 000 кг керосина за один сеанс дозаправки.

Двигатели АМ-3 и энергетика перекачки

Силовая установка Ту-16З состоит из двух одноконтурных турбореактивных двигателей АМ-3 (конструкции ОКБ А.А. Микулина) с сухой тягой по 8 750 кгс каждый (суммарно 17 500 кгс / 171.6 кН).

Двигатели АМ-3 обеспечивали 75-тонному заправщику устойчивый полет на скоростях до 960 км/ч, а высокая мощность генераторов питала насосы перекачки топлива во время маневров сцепки на высоте 6 000–8 000 метров.

Технические характеристики Ту-16З (изделие «НЗ»)

Параметры верифицированы по официальным эксплуатационным регламентам Дальней авиации ВВС СССР для серийных заправщиков:

Класс: Тактический самолет-заправщик Дальней авиации (крыльевая схема).
Максимальная скорость на высоте: 960 км/ч.
Скорость при проведении дозаправки в воздухе: 450–550 км/ч.
Практический потолок: 12 500 м.
Практическая дальность без отдачи топлива: 5 800 км.
Скорость перекачки топлива: 2 000 литров в минуту.
Максимальная взлетная масса (MTOW): 75 800 кг.
Масса пустого снаряженного заправщика: 37 800 кг.
Экипаж: 6 человек.
Силовая установка: 2 × ТРД АМ-3 (суммарная тяга 17 500 кгс / 171.6 кН).

Ту-16З vs Boeing KB-50J Superfortress: аудит реактивных и поршневых заправщиков 1950-х годов

Прямым функциональным конкурентом Ту-16З по задаче заправки тяжелых стратегических групп 1950-х годов является американский самолет-заправщик Boeing KB-50J Superfortress. Сопоставление этих машин показывает разницу советской крыльевой реактивной схемы и американского поршнево-реактивного заправщика.

Параметр	Ту-16З (изделие «НЗ», СССР)	Boeing KB-50J Superfortress (США)
Максимальная взлетная масса (MTOW)	75 800 кг	78 500 кг
Силовая установка	2 чистых ТРД АМ-3 (17 500 кгс)	4 поршневых R-4360 + 2 ТРД J47
Схема дозаправки в воздухе	Крыльевая («крыло-в-крыло», без турбулентности)	Тросовая шланговая (3 точки «шланг-конус»)
Скорость полета на заправке	450–550 км/ч (реактивные эшелоны)	380–440 км/ч (ограничение поршней)
Скорость перекачки топлива	2 000 литров в минуту	1 200 литров в минуту
Оборонительное пушечное вооружение	7 × 23-мм НР-23 (3 турели, РЛС «Аргон»)	2 × 20-мм M24A1 (кормовая турель)

Расчет скорости перекачки (2 000 л/мин у Ту-16З против 1 200 л/мин у KB-50J) и скорости сцепки (550 км/ч против 400 км/ч) наглядно показывает превосходство советской технологии. Американский KB-50J с поршневыми моторами был медленным и требовал от реактивных истребителей идти на границе сваливания. Чисто реактивный Ту-16З со схемой «крыло-в-крыло» обеспечил безопасную, быструю и высотную передачу керосина, превратив советскую Дальнюю авиацию в истинно межконтинентальный заслон.

Вердикт: крыльевой флагман советского воздушного моста

Тактический самолет-заправщик Ту-16З (изделие «НЗ») — уникальный пример гениального советского нетривиального расчета. Внедрение схемы заправки «крыло-в-крыло», мощных насосов перекачки на 2 000 л/мин и ночных прожекторов позволило Ту-16З на десятилетия решить проблему дальности советских реактивных ракетоносцев, обеспечив им беспосадочный выход на стратегические рубежи.
