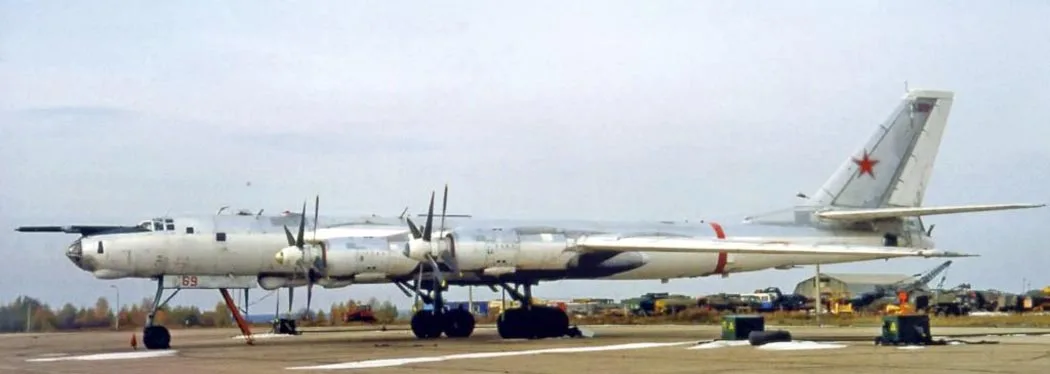

Дальний стратегический самолет-разведчик Ту-95МР (заводской шифр изделие «ВР», в проектных документах также фигурировал как Ту-95Р и Ту-95МР-2) стал основным средством глубокой воздушной фото- и радиотехнической разведки Дальней авиации ВВС СССР. Самолет проектировался в ОКБ-156 под руководством А.Н. Туполева на основании Постановления Совета Министров СССР от 20 мая 1960 года и правительственного Распоряжения от 9 января 1962 года. Машина создавалась для ведения комплексной стратегической разведки континентальных и приморских театров военных действий, вскрытия дислокации резервов, аэродромных узлов и позиционных районов ПВО вероятного противника на межконтинентальных дальностях.

Главный инженерный замысел проекта «ВР» заключался в создании высокоавтоматизированного разведывательного комплекса на базе дальнего бомбардировщика Ту-95М с установкой оптических, радиолокационных и радиотехнических средств фиксации данных без потери летно-технических характеристик базовой машины. На Куйбышевском авиазаводе № 18 четыре серийных бомбардировщика переоборудовали в разведывательный вариант. Головной борт (заводской номер № 410) проходил государственные заводские испытания с 12 ноября по 19 декабря 1964 года. В процессе испытаний экипаж отработал три стыковки с танкером М-4-2, включая сложнейшую ночную дозаправку с приемом почти 50 тонн керосина, что позволило довести практическую дальность полета Ту-95МР до 17 400 км. Самолеты несли непрерывную службу до второй половины 1980-х годов, после чего были переоборудованы в учебные машины Ту-95У.

Зачем создавали Ту-95МР: решение проблемы комплексного вскрытия тыловой инфраструктуры

В начале 1960-х годов Дальней авиации требовался стратегический разведчик, способный добывать объективные данные о защищенных объектах противника днем, ночью и в сплошной облачности. Устаревший оптический бомбоприцел ОПБ-11РМ и панорамный локатор «Рубидий-ММ» не обладали необходимой разрешающей способностью для дешифрирования малоразмерных наземных целей.

Инженеры ОКБ Туполева решили эту задачу установкой многодиапазонного разведывательного комплекса:

• Модернизированная обзорная РЛС «Рубин-1Д» с фотоприставкой: штатный радар заменили на мощную импульсную станцию «Рубин-1Д», оснащенную специализированной фоторегистрирующей приставкой, которая автоматически покадрово фотографировала радиолокационное изображение экрана для последующего дешифрирования береговых линий, портов и крупных промышленных узлов.
• Сменный комплекс аэрофотоаппаратов (АФА) в грузоотсеке: бомбовый отсек герметизировали, оснастили системой обогрева и установили быстросъемные кассетные рамы под различные наборы фотокамер (дневные длиннофокусные аппараты для съемки с высоты 10 000-12 000 м, аппараты для площадного картографирования и ночные камеры с системой отстрела осветительных авиабомб).
• Аппаратура радиотехнической разведки (РТР): в хвостовой части фюзеляжа смонтировали широкодиапазонные станции пассивного поиска, фиксировавшие координаты и параметры работы стационарных радиолокаторов раннего предупреждения и командных пунктов ПВО.
• Носовая штанга системы дозаправки в воздухе: оснащение самолета системой «шланг-конус» позволило выполнять стратегические 18-часовые полеты вдоль границ потенциального противника с возвращением на базовые аэродромы.
• Сохранение штатной пушечной обороны: в отличие от морского разведчика Ту-95РЦ, на Ту-95МР полностью сохранили все три спаренные пушечные турели (6 пушек АМ-23), что гарантировало круговую защиту от атак высотных перехватчиков при выполнении фотогалсов.

Экстерьер и особенности планера изделия ВР

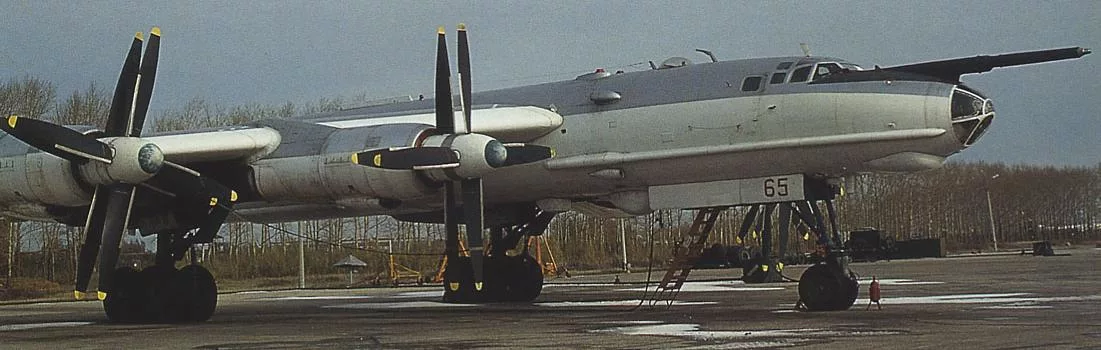

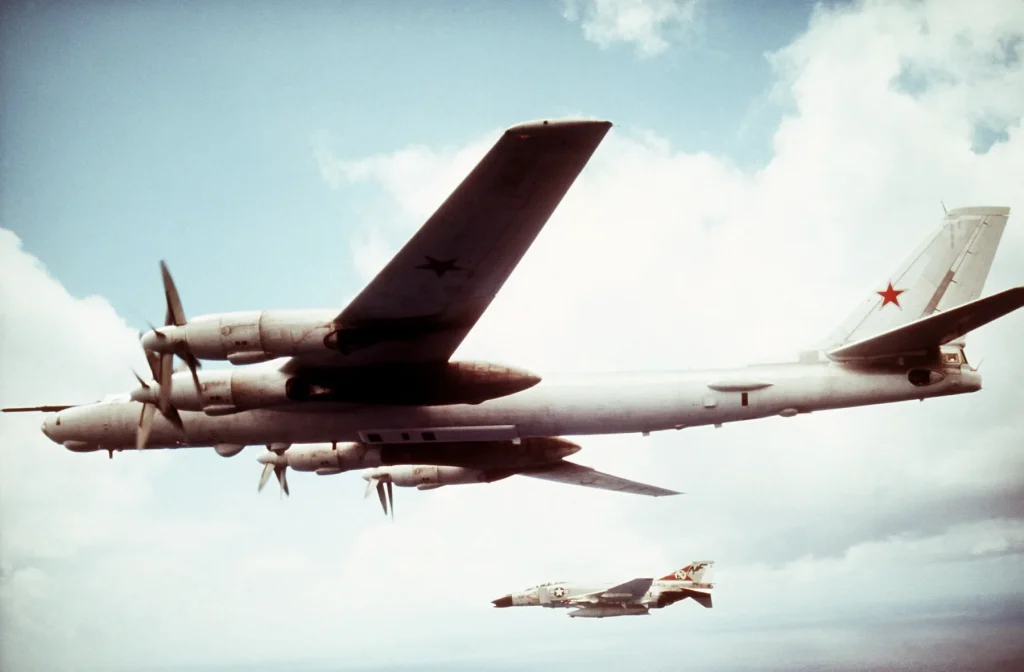

Внешне Ту-95МР сохранил классические обводы стратегического бомбардировщика Ту-95М, отличаясь длинной выдвижной штангой топливоприемника над носовой частью, измененной формой радиопрозрачного носового обтекателя РЛС «Рубин-1Д», наличием фотолюков с оптическими стеклами в нижней части створок грузоотсека и небольшими радиопрозрачными наплывами станций РТР в хвостовой секции.

Планер имеет цельнометаллическое стреловидное крыло (35 градусов, площадь 283.7 кв.м), классическую носовую кабину штурмана с круговым остеклением и 4 мощных двигателя НК-12М.

Оборудование и разведывательный комплекс самолета Ту-95МР

Бортовое оборудование Ту-95МР объединило оптико-электронные, радиолокационные и связные комплексы для ведения автономной стратегической разведки.

• Бортовая радиолокационная станция «Рубин-1Д»: панорамный локатор обзора поверхности со встроенной фотоприставкой для непрерывной фиксации радиолокационной обстановки.
• Комплекс длиннофокусных аэрофотоаппаратов дневной съемки: специализированные фотокамеры высокого разрешения типа АФА-42/100 и АФА-42/75 для детальной видовой разведки баз и аэродромов с больших высот.
• Топографические и панорамные фотокамеры: комплект аппаратов типа АФА-42/20 для маршрутной фотосъемки широких полос местности.
• Комплекс аппаратуры ночного фотографирования: ночные аэрофотоаппараты НАФА, синхронизированные с автоматом сброса осветительных фотоавиабомб ФОТАБ из специального кассетного отсека.
• Станция радиотехнической разведки (РТР): аппаратура радиоэлектронного пеленгования и записи радиосигналов с антенными постами в хвостовой части.
• Оборонительный пушечный комплекс (6 стволов): 6 скорострельных 23-мм автоматических пушек АМ-23 в трех спаренных установках (верхняя турель ДТ-В12, нижняя ДТ-Н12 и кормовая ДК-12 с радиоприцелом «Аргон», суммарный боекомплект — 2 500 снарядов).
• Система дозаправки в воздухе «Конус»: носовой топливоприемник и магистральный трубопровод по правому борту фюзеляжа для приема до 50 тонн топлива.
• Навигационно-пилотажный комплекс: автопилот АП-15, астрокомпас АК-53П, навигационный комплекс дальней связи и радиовысотомеры РВ-2 и РВ-17.

Двигатели НК-12М и дальность беспосадочного броска

Силовая установка Ту-95МР состоит из четырех турбовинтовых двигателей НК-12М конструкции ОКБ-276 под руководством Н.Д. Кузнецова.

Каждый двигатель развивает эквивалентную мощность 15 000 л.с. (суммарная мощность — 60 000 л.с. / 44.1 МВт), приводя во вращение соосные четырехлопастные винты АВ-60Н диаметром 5.6 метра. Силовая установка обеспечивает 176-тонному разведчику максимальную скорость до 910 км/ч. Высокая экономичность ТВД в сочетании с одной дозаправкой в воздухе позволила получить рекордную практическую дальность полета 17 400 км, перекрывая трансарктические и океанские маршруты патрулирования.

Технические характеристики Ту-95МР (изделие «ВР»)

Параметры верифицированы по официальным эксплуатационным регламентам Дальней авиации для серийных самолетов-разведчиков Ту-95МР:

• Класс: Дальний стратегический самолет фото- и радиотехнической разведки.
• Максимальная скорость полета: 910 км/ч.
• Крейсерская скорость полета: 768 км/ч.
• Практический потолок: 11 600 м.
• Практическая дальность без дозаправки: 13 200 км.
• Практическая дальность с одной дозаправкой в воздухе: 17 400 км.
• Размах крыла: 50.04 м.
• Длина самолета: 46.17 м.
• Площадь крыла: 283.70 кв.м.
• Максимальная взлетная масса (MTOW): 176 000 кг.
• Масса пустого снаряженного самолета: 90 000 кг.
• Экипаж: 8 человек (командир, второй пилот, штурман-навигатор, второй штурман-оператор разведоборудования, бортинженеры, бортрадист, стрелки).
• Силовая установка: 4 × ТВД НК-12М (суммарная мощность 60 000 л.с. / 44 130 кВт).

Ту-95МР vs Boeing RB-52B Stratofortress: аудит тяжелых стратегических разведчиков 1960-х годов

Прямым функциональным, весовым и историческим зарубежным аналогом Ту-95МР по задаче ведения глубокой фото- и радиотехнической разведки является американский стратегический самолет-разведчик Boeing RB-52B Stratofortress (модификация с герметичной двухместной разведывательной капсулой, монтируемой в бомбоотсеке). Сопоставление этих тяжелых комплексов демонстрирует разницу между советской турбовинтовой системой с широким оптическим обзором и американским реактивным самолетом со съемным контейнером разведки.

Параметр	Ту-95МР (изделие «ВР», СССР)	Boeing RB-52B Stratofortress (США)
Максимальная взлетная масса (MTOW)	176 000 кг	190 500 кг
Силовая установка	4 × ТВД НК-12М (60 000 э.л.с.)	8 × ТРД Pratt & Whitney J57-P-1W (35 600 кгс)
Практическая дальность с одной дозаправкой	17 400 км	15 000 км
Радиолокационная фоторегистрация	РЛС «Рубин-1Д» с фотоприставкой	РЛС AN/APS-23 (без прямого покадрового фотоконтроля)
Оборонительное пушечное вооружение	6 × 23-мм АМ-23 (3 турели, круговая защита)	4 × 12.7-мм Browning M3 (только корма)
Компоновка разведоборудования	Стационарный утепленный отсек с фотолюками	Съемная подвесная гермокапсула в грузоотсеке

Сравнительный инженерный расчет показывает неоспоримые преимущества советского комплекса по дальности и круговой защищенности. Американский RB-52B использовал съемную капсулу в бомбоотсеке, где сидели два оператора аппаратуры, но из-за высокого расхода топлива восемью двигателями J57 дальность полета с дозаправкой ограничивалась 15 000 км, а оборонительное вооружение состояло всего из четырех кормовых пулеметов. Советский Ту-95МР за счет экономичности турбовинтовых моторов НК-12М развивал дальность с дозаправкой до 17 400 км. Интеграция радиолокатора «Рубин-1Д» с покадровой фотофиксацией экрана позволила советскому экипажу вести разведку сквозь плотную облачность, а мощная батарея из шести 23-мм пушек АМ-23 обеспечивала превосходную защиту на протяженных одиночных разведывательных маршрутах.

Вердикт: универсальный стратегический визор Дальней авиации

Дальний самолет-разведчик Ту-95МР (изделие «ВР») — надежный и сбалансированный комплекс воздушного контроля эпохи холодной войны. Объединив в единой системе радиолокатор «Рубин-1Д» с фотоприставкой, дневные и ночные кассеты АФА, аппаратуру радиотехнической разведки и трансконтинентальную дальность 17 400 км, ОКБ Туполева дало Вооруженным Силам СССР эффективный инструмент глобального стратегического мониторинга, безупречно прослуживший более двадцати лет.
