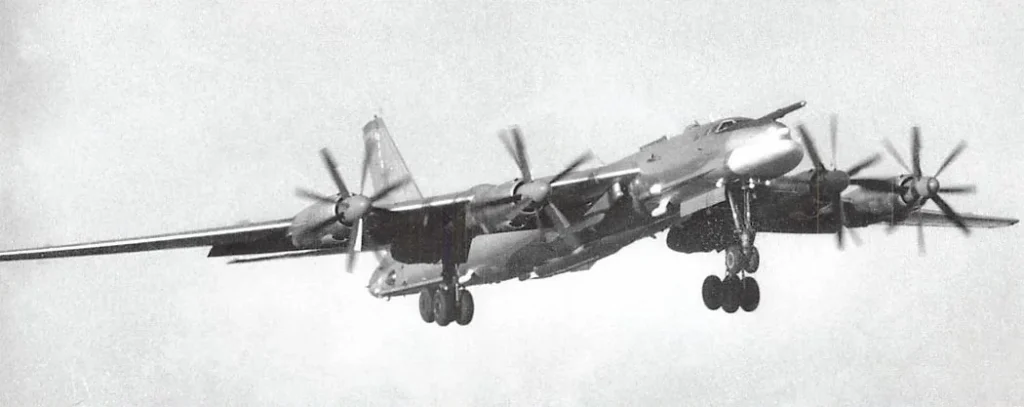

Дальний стратегический бомбардировщик-ракетоносец Ту-95К-22 (заводской индекс комплекс К-22, заводской шифр самолета — изделие «ВК-22») стал наиболее глубокой и масштабной программой модернизации самолетов первого поколения семейства Ту-95. Самолет проектировался в ОКБ-156 под руководством А.Н. Туполева для коренного перевооружения строевых ракетоносцев Ту-95КД и Ту-95КМ на принципиально новый сверхзвуковой ракетный комплекс большой дальности К-22 с тяжелыми крылатыми ракетами Х-22Н, Х-22П и Х-22НА (унифицированными с дальними сверхзвуковыми ракетоносцами Ту-22М).

Главный инженерный смысл создания модификации «ВК-22» заключался в переходе от устаревшей одиночной дозвуковой ракеты Х-20 с радиокомандным наведением к массированному залпу автономных сверхзвуковых ракет Х-22, летящих к цели со скоростью до 4.0 Махов (около 4 000 км/ч) по аэробаллистическим траекториям. Первый полет опытного образца ракетоносца состоялся 30 октября 1975 года. После завершения длительного цикла совместных государственных испытаний комплекс был официально принят на вооружение в 1987 году. В вариант Ту-95К-22 на Куйбышевском авиазаводе № 18 и авиаремонтных заводах ВВС переоборудовали значительную часть парка ранее построенных ракетоносцев Ту-95КД и Ту-95КМ, превратив ветеранов Дальней авиации в мощные трехракетные ударные комплексы.

Зачем создавали Ту-95К-22: решение проблемы преодоления зональной ПВО ракетами на 4 Маха

К середине 1970-х годов ракета Х-20М комплекса К-20 безнадежно устарела. Ее радиокомандная система наведения требовала от экипажа Ту-95КМ вести ракету лучом бортовой РЛС почти до самой цели, сближаясь с зоной действия корабельных зенитно-ракетных комплексов Aegis (ЗРК SM-2) и сухопутных ЗРК Patriot на опасное расстояние. Требовалось дать тяжелому носителю возможность залпового пуска ракет по принципу «выстрелил и забыл» с запредельными скоростями прорыва объектовой обороны.

Инженеры ОКБ Туполева решили эту задачу полной перестройкой вооружения и радиоэлектронного комплекса ракетоносца:

• Перевооружение на сверхзвуковые ракеты Х-22: комплекс адаптировали под применение тяжелых 6-тонных крылатых ракет Х-22 с жидкостными ракетными двигателями, развивающими скорость 3.5-4.0 Маха на высоте до 22 500 метров с дальностью автономного полета до 450-500 км.
• Комбинированная схема подвески до трех ракет Х-22: разработали уникальную многоточечную систему размещения оружия: один полуутопленный фюзеляжный балочный держатель БД-206 под брюхом и два мощных крыльевых балочных пилона БД-45К (или БД-45Ф) под центропланом, доведя вес залпа до 17.7 тонн.
• Монтаж мощной носовой РЛС «ПНА-Д»: взамен старого радара «ЯД» в носовой части фюзеляжа смонтировали многофункциональный радиолокационный комплекс «ПНА-Д» (унифицированный с ракетоносцами Ту-22М2 и Ту-22М3) под увеличенным радиопрозрачным обтекателем, обеспечивший обнаружение авианосных групп на дистанциях до 400-500 км.
• Замена кормовой турели на скорострельную пушку ГШ-23: старую установку ДК-12 с пушками АМ-23 демонтировали, установив новую кормовую установку с двуствольной 23-мм пушкой ГШ-23 (ГШ-23Л), скорострельностью 3 200 выстрелов в минуту, радиоприцелом ПРС-4 «Криптон» и тепловыми ловушками.
• Демонтаж фюзеляжных турелей и облегчение планера: верхнюю (ДТ-В12) и нижнюю (ДТ-Н12) пушечные турели полностью срезали, а их проемы наглухо зашили листовым дюралюминием, компенсировав возросший вес ракетного вооружения и освободив отсеки под новую аппаратуру РЭБ СПС-151/152/153.

Экстерьер и особенности планера изделия ВК-22

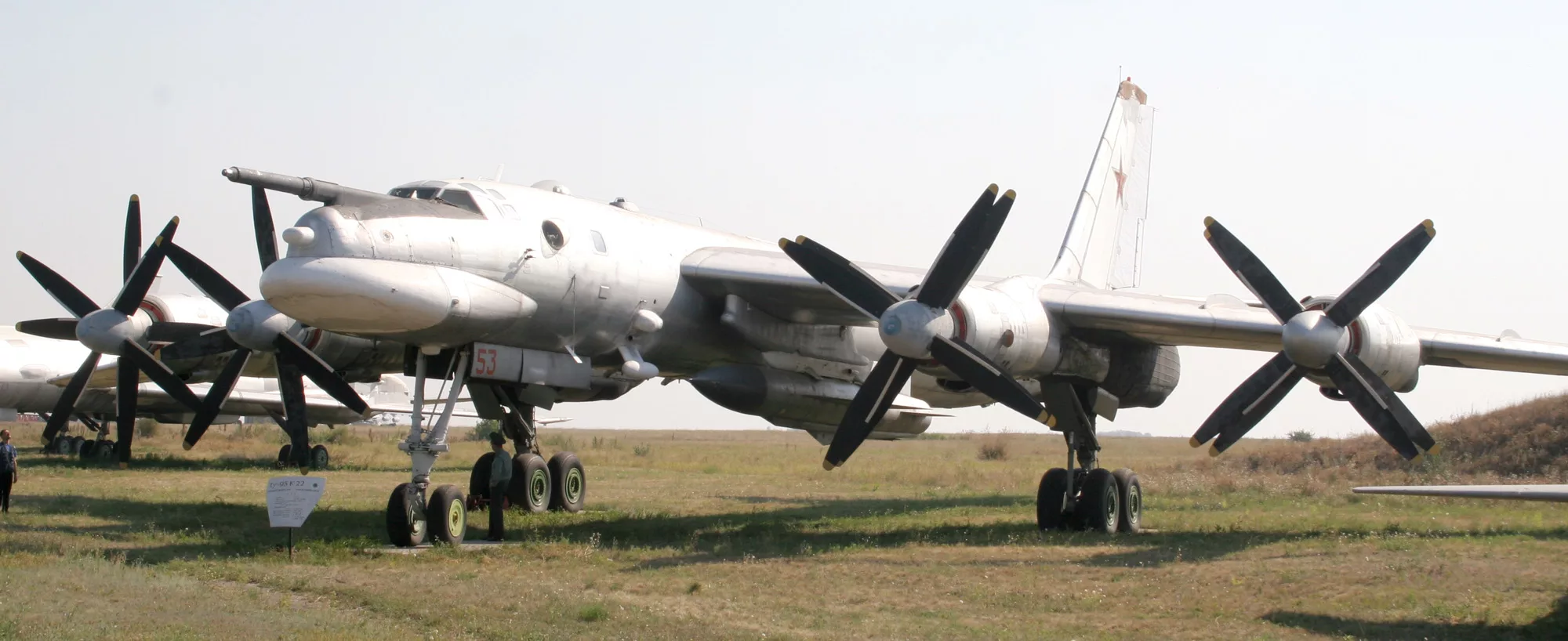

Внешне Ту-95К-22 безошибочно отличается от всех ранних ракетоносцев крупным расширенным радиопрозрачным обтекателем носовой РЛС «ПНА-Д», массивными подкрыльевыми пилонами БД-45К в корневых частях крыла, полуутопленной подфюзеляжной балкой БД-206 и гладким фюзеляжем без башенных пушечных турелей.

Кормовая часть получила измененную форму хвостового конуса под установку пушки ГШ-23Л и блоки отстрела пассивных помех. Планер сохранил классическое стреловидное крыло (35 градусов, площадь 283.7 кв.м) и штангу топливоприемника системы дозаправки в носу.

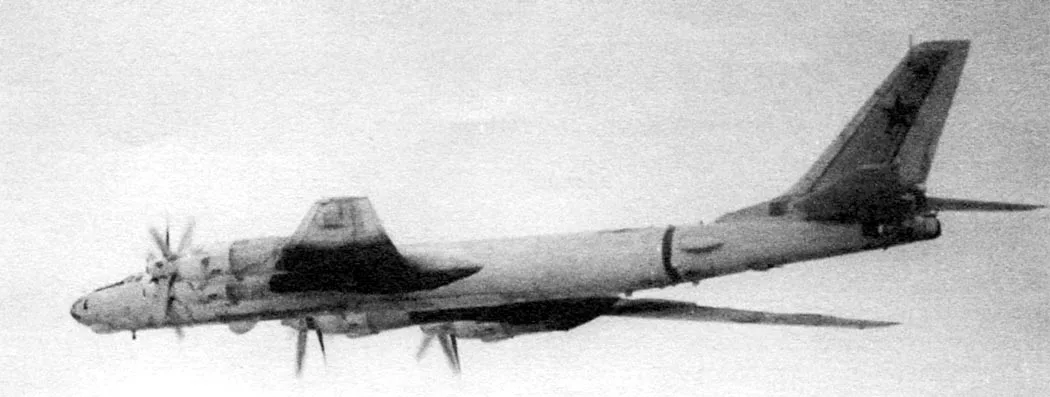

Вооружение и оборудование стратегического ракетоносца Ту-95К-22

Комплекс оборудования и вооружения Ту-95К-22 стал вершиной огневой мощи тяжелой противокорабельной и стратегической авиации 1980-х годов.

• Сверхзвуковые крылатые ракеты большой дальности Х-22: возможность несения от 1 до 3 ракет (Х-22Н с активной радиолокационной ГСН против кораблей, Х-22П с пассивной противорадиолокационной ГСН против РЛС ПВО и Х-22НА с автономной инерциальной системой для ударов по площадным координатам). Скорость полета ракеты — до 4.0 Махов, масса фугасно-кумулятивной БЧ — 1 000 кг (или термоядерная моноблочная БЧ от 350 кт до 1 Мт).
• Узлы внешней подвески ракет: подфюзеляжный балочный держатель БД-206 и два подкрыльевых держателя БД-45К (БД-45Ф).
• Бортовой радиолокационный комплекс «ПНА-Д»: импульсно-доплеровская РЛС обнаружения целей, картографирования рельефа и предстартового ввода целеуказания в головки самонаведения ракет Х-22.
• Оборонительный кормовой артиллерийский комплекс: 1 двуствольная 23-мм автоматическая пушка ГШ-23 (ГШ-23Л / 9-А-472) с боекомплектом 350-400 снарядов, сопряженная с радиолокационным прицелом ПРС-4 «Криптон» и оптическим прицелом.
• Комплекс радиоэлектронного подавления: станции активных помех СПС-151, СПС-152, СПС-153 («Лютик» / «Сирень»), система предупреждения об облучении СПО-3 и кассетные автоматы отстрела дипольных отражателей и тепловых ловушек АСО-2Б.
• Навигационно-пилотажный комплекс: бортовая аппаратура сопряжения и подготовки ракет «Стрела», курсовая система КС-6Д, доплеровский измеритель скорости ДИСС-1 и автопилот АП-15.
• Система дозаправки в воздухе: носовая телескопическая штанга комплекса «шланг-конус» для приема керосина от танкеров 3МС-2 и Ил-78.
• Максимальная боевая нагрузка: до 15 000-17 700 кг (3 подвешенные ракеты Х-22).

Двигатели НК-12МВ и физика трехракетного полета

Силовая установка Ту-95К-22 состоит из четырех турбовинтовых двигателей НК-12МВ конструкции ОКБ-276 под руководством Н.Д. Кузнецова.

Каждый двигатель развивает эквивалентную мощность 15 000 л.с. (суммарная мощность силовой установки — 60 000 л.с. / 44.1 МВт), приводя во вращение соосные четырехлопастные винты АВ-60Н противоположного вращения диаметром 5.6 метра. Полноразмерная подвеска трех тяжелых 6-тонных ракет Х-22 на внешних пилонах увеличивала лобовое сопротивление планера, снижая максимальную скорость с 900 до 810-840 км/ч. Однако огромный крутящий момент двигателей НК-12МВ и запас топлива гарантировали 185-тонному ракетоносцу практическую дальность до 12 000 км без заправки и до 15 000 км с дозаправкой в воздухе.

Технические характеристики ракетоносца Ту-95К-22 (комплекс К-22)

Технические характеристики Ту-95К-22 (комплекс К-22)

Параметры верифицированы по официальным эксплуатационным формулярам Дальней авиации для серийных ракетоносцев Ту-95К-22:

• Класс: Тяжелый стратегический ракетоносец дальней зоны.
• Максимальная скорость полета без ракет: 880-900 км/ч.
• Максимальная скорость с ракетами Х-22: 810-840 км/ч.
• Крейсерская скорость полета: 750 км/ч.
• Практический потолок: 11 900 м.
• Практическая дальность без дозаправки: 10 500-12 000 км (в зависимости от числа ракет).
• Практическая дальность с одной дозаправкой: до 14 500-15 000 км.
• Размах крыла: 50.04 м.
• Длина самолета: 46.90 м.
• Площадь крыла: 283.70 кв.м.
• Максимальная взлетная масса (MTOW): 185 000 кг.
• Масса пустого снаряженного самолета: 90 000 кг.
• Экипаж: 8-9 человек (командир, помощник, штурман-навигатор, штурман-оператор ракетного комплекса, второй штурман, бортинженеры, бортрадист, кормовой стрелок-оператор).
• Силовая установка: 4 × ТВД НК-12МВ (суммарная мощность 60 000 л.с. / 44 130 кВт).

Ту-95К-22 vs Boeing B-52H Stratofortress (AGM-69 SRAM / AGM-86 ALCM): аудит стратегических ракетоносцев 1980-х годов

Прямым функциональным, весовым и технологическим конкурентом Ту-95К-22 по задаче нанесения массированных ударов крылатыми ракетами является американский тяжелый стратегический ракетоносец Boeing B-52H Stratofortress (прошедший в 1980-х годах оснащение дозвуковыми крылатыми ракетами большой дальности AGM-86B ALCM и аэробаллистическими ракетами AGM-69 SRAM). Сопоставление платформ наглядно демонстрирует принципиальную разницу в концепциях прорыва противовоздушной обороны.

Параметр	Ту-95К-22 (комплекс К-22, СССР)	Boeing B-52H Stratofortress (США)
Максимальная взлетная масса (MTOW)	185 000 кг	221 000 кг
Силовая установка	4 × ТВД НК-12МВ (60 000 э.л.с.)	8 × ТРДД Pratt & Whitney TF33-P-3 (61 600 кгс)
Скорость прорыва крылатых ракет	до 4.0 Махов (Х-22Н, гиперзвуковой бросок)	0.73 Маха (AGM-86B ALCM, дозвуковая маловысотная)
Дальность пуска ракет	450-500 км	2 400 км (AGM-86B ALCM)
Количество крылатых ракет в залпе	до 3 ракет Х-22 (масса 17.7 т)	до 12-20 ракет ALCM / SRAM
Оборонительное артиллерийское вооружение	1 × 23-мм ГШ-23Л (3200 выст/мин, РЛС «Криптон»)	1 × 20-мм M61A1 Vulcan (6000 выст/мин, РЛС AN/ASG-21)

Сравнительный инженерный аудит раскрывает противоположные конструкторские подходы двух сверхдержав. Американский B-52H сделал ставку на дальний рубеж пуска: его 20 малогабаритных ракет AGM-86B могли запускаться с расстояния 2 400 км, оставаясь вне досягаемости советских перехватчиков, однако сами ракеты летели к целям на медленной дозвуковой скорости (около 800 км/ч) и могли перехватываться комплексами С-300 и истребителями МиГ-31. Советский Ту-95К-22 реализовывал концепцию сокрушительного гиперзвукового удара: его ракеты Х-22 неслись к цели со скоростью 4 Маха на высоте 22 км, делая их абсолютно неуязвимыми для подавляющего большинства зенитных ракетных систем флота и ПВО 1980-х годов. Появление на Ту-95К-22 современной РЛС «ПНА-Д», пушки ГШ-23Л и станций РЭБ серии СПС позволило флоту и Дальней авиации надежно парировать угрозу со стороны авианосных соединений вероятного противника.

Вердикт: сверхзвуковой рубеж советского ракетоносного флота

Стратегический бомбардировщик-ракетоносец Ту-95К-22 (комплекс К-22) — выдающийся триумф советской модернизационной программы. Переход на скоростные 4-маховые ракеты Х-22, интеграция мощного радара «ПНА-Д», скорострельной пушки ГШ-23 и передовых комплексов РЭБ превратили заслуженный планер Ту-95 в грозное оружие морского и континентального сдерживания, остававшееся на боевом дежурстве до середины 1990-х годов.
