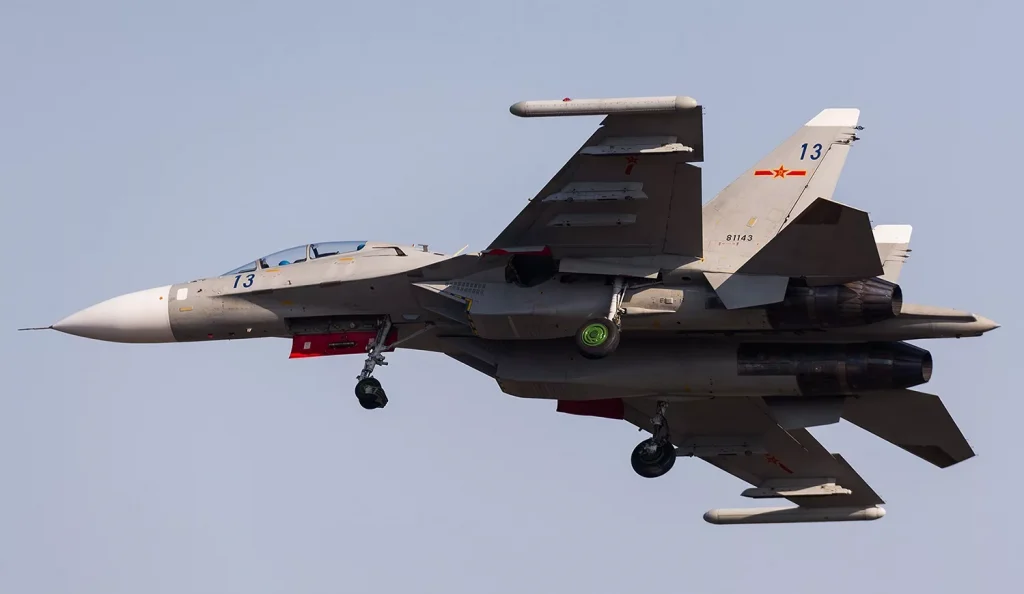

Многоцелевой двухместный истребитель-бомбардировщик Су-30МК2 (первоначальное обозначение — Су-30МКК-2) стал глубокой морской и цифровой модернизацией базового истребителя Су-30МКК. Самолет проектировался в ОКБ Сухого и строился на Комсомольском-на-Амуре авиационном производственном объединении (КнААПО) для авиации ВМС Китая (НОАК), а также поставлялся в ВВС Вьетнама, Венесуэлы, Индонезии и Уганды.
Первый полет серийного Су-30МК2 состоялся в 2002 году. Главным инженерным смыслом создания версии «МК2» стало кардинальное повышение возможностей самолета по уничтожению надводных кораблей и катеров противника, обновление цветной индикации в кабине экипажа и интеграция цифрового процессора «Багет» с подстилающей РЛС «Панда».

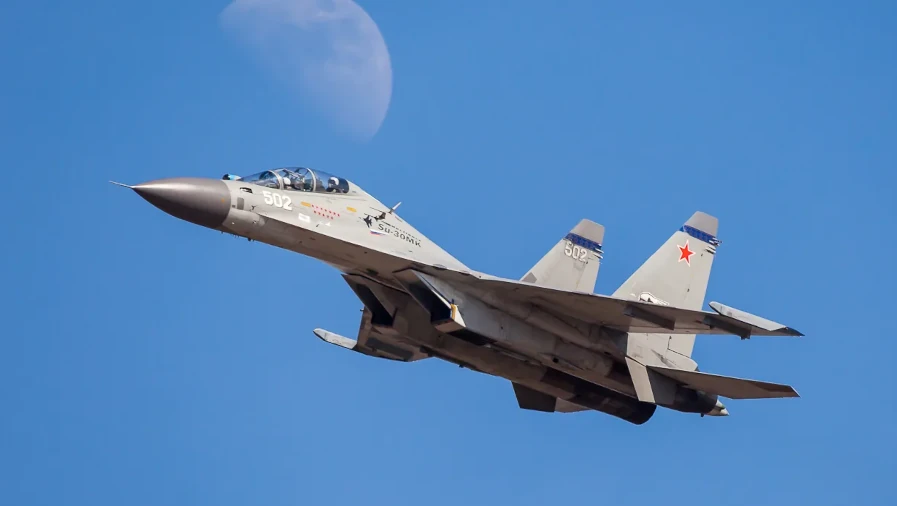

Зачем создавали Су-30МК2: решение проблемы поиска морских целей и цифровой индикации
Поставленный ранее в Китай Су-30МКК был отличным тяжелым ударником по наземным объектам, но морская авиация НОАК требовала специализации для работы по эсминцам и фрегатам в акватории Тихого океана. Требовалось увеличить дальность обнаружения морских целей на фоне морских волн и задействовать дальнобойные противокорабельные ракеты нового поколения.
Инженеры ОКБ Сухого и КнААПО решили эту задачу созданием обновленного цифрового комплекса:
- Система управления оружием с РЛС «Панда» (Ш101ВЭП): радиоэлектронную станцию модернизировали внедрением нового цифрового процессора «Багет», что дало режимы картографирования океанской поверхности с высокой разрешающей способностью.
- Сверхдальняя ПКР Х-59МК: впервые в номенклатуру включили тяжелую высокоточную противокорабельную ракету Х-59МК с проникающей БЧ и телевизионным наведением для поражения кораблей на дистанциях до 285 км.
- Цветная ЖК-индикация в кабине: устаревшие монохромные экраны заменили на современные цветные многофункциональные жидкокристаллические индикаторы (МФИ), полностью изменив информационное поле пилота и штурмана-оператора.
- Усиление конструкции под максимальную массу 38 тонн: конструкцию планера и стоек шасси дополнительно усилили, позволив самолету взлетать с полной заправкой внутренних баков и максимальной боевой нагрузкой на 12 пилонах.
- База для российского Су-30М2: высокие характеристики Су-30МК2 послужили прямой основой для создания в 2010 году серийного истребителя Су-30М2, поступившего на вооружение ВКС России.
Экстерьер и особенности планера Су-30МК2
Внешне Су-30МК2 сохранил характерный силуэт семейства КнААПО: у него высокие увеличенные кили от Су-35 со срезанными верхушками, отсутствие переднего горизонтального оперения (ПГО) и выдвижная штанга дозаправки в воздухе на левом борту носа.
Планер рассчитан на эксплуатацию в агрессивной морской среде (покрытия из титановых и алюминиево-литиевых сплавов с антикоррозийной защитой). Под фюзеляжем и крыльями размещены 12 узлов внешней подвески.

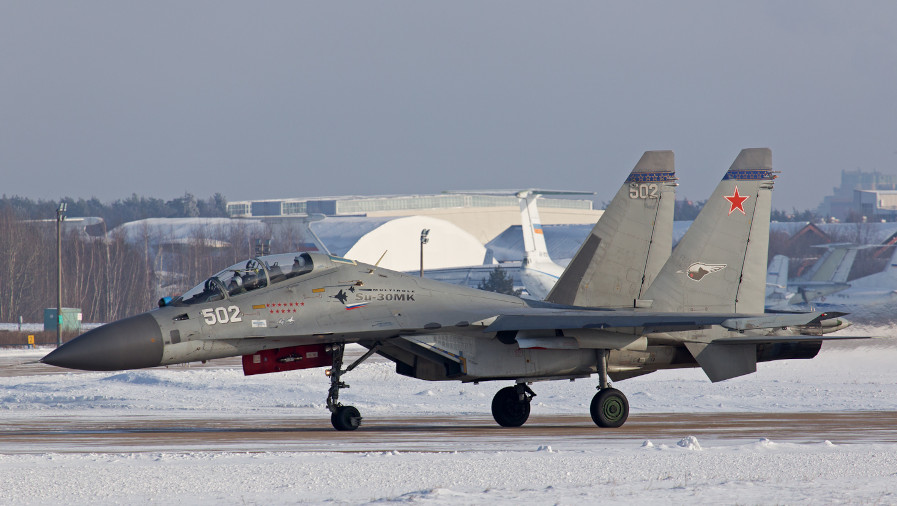

Вооружение и оборудование многоцелевого истребителя Су-30МК2
Комплекс вооружения Су-30МК2 предоставил морской авиации возможности нанесения сокрушительных ударов по кораблям и ведения дальнего ракетного боя.
- Система управления оружием с РЛС Ш101ВЭП «Панда»: импульсно-доплеровский локатор с цифровым процессором сигналов «Багет» для картографирования моря и наведения ПКР.
- Цветные многофункциональные индикаторы (МФИ): жидкокристаллические экраны в кабинах летчика и штурмана для вывода тактической карты, видео от ракет и параметров полета.
- Штатная штанга дозаправки в воздухе: выдвижной топливоприемник на левом борту носа для стыковки с заправщиками.
- Встроенная пушечная установка: одноствольная 30-мм автоматическая пушка ГШ-30-1 (9А4071K) с боекомплектом 150 снарядов в левом корневом наплыве крыла.
- Противокорабельные ракеты большой дальности: тяжелая ПКР Х-59МК (дальность до 285 км), а также сверхзвуковые ПКР Х-31А.
- Противорадиолокационные ракеты: ракеты Х-31П (с контейнером «Вьюга») для поражения корабельных РЛС ПВО и береговых станций.
- Управляемые ракеты «воздух-воздух» с АРГСН: дальнобойные ракеты РВВ-АЭ (Р-77) с активными радиолокационными ГСН («выстрелил и забыл»).
- Управляемые ракеты средней и малой дальности В-В: ракеты Р-27Р / Р-27ЭР, Р-27Т / Р-27ЭТ, а также маневренные Р-73Е с нашлемным прицелом.
- Высокоточные авиабомбы: корректируемые бомбы с лазерным КАБ-500Л / КАБ-1500Л и телевизионным наведением КАБ-500Кр / КАБ-1500Кр.
- Неуправляемое и свободнопадающее оружие: 12 пилонов под блоки НАР Б-8М1, Б-13Л, тяжелые ракеты С-24, кассеты КМГУ, а также свободнопадающие бомбы ФАБ-100 / 250 / 500 / 1500.
- Максимальная боевая нагрузка: до 8 000 кг на 12 узлах внешней подвески (плюс возможность нести 1 500-литровый подфюзеляжный бак ПТБ-1500).
Двигатели АЛ-31Ф и морская энергетика
Силовая установка Су-30МК2 состоит из двух двухконтурных двухвальных турбореактивных двигателей АЛ-31Ф (конструкции ОКБ им. А.М. Люльки) с форсажными камерами.
Двигатели развивают суммарную форсажную тягу 25 000 кгс (2 × 12 500 кгс / 122.6 кН). Высокая надежность стандартных моторов АЛ-31Ф в связке с тяжелым планером обеспечила 38-тонному истребителю идеальную устойчивость и скорость у земли 1 380 км/ч.
Технические характеристики Су-30МК2 (Су-30МКК-2)
Параметры верифицированы по официальным эксплуатационным регламентам КнААПО для серийных многоцелевых истребителей:
- Класс: Морской многоцелевой двухместный истребитель-бомбардировщик 4-го поколения.
- Максимальная скорость на высоте: 2 125 км/ч (2.0 Маха на высоте 12 000 м).
- Максимальная скорость у земли: 1 380 км/ч.
- Практический потолок: 17 300 м.
- Практическая дальность на внутренних баках: 3 000 км.
- Практическая дальность с одной дозаправкой: до 5 200 км.
- Максимальная взлетная масса (MTOW): 38 000 кг (усиленная конструкция шасси).
- Масса пустого снаряженного самолета: 17 900 кг.
- Силовая установка: 2 × ТРДДФ АЛ-31Ф (суммарная форсажная тяга 25 000 кгс / 245.2 кН).
Су-30МК2 vs Boeing F/A-18E/F Super Hornet: аудит тяжелых морских ударных платформ
Прямым функциональным конкурентом Су-30МК2 в Тихоокеанском регионе является американский тяжелый двухместный палубный истребитель Boeing F/A-18E/F Super Hornet. Сопоставление этих машин демонстрирует разницу в дальности и ракетном калибре.
| Параметр | Су-30МК2 (Су-30МКК-2) | Boeing F/A-18E/F Super Hornet (США) |
|---|---|---|
| Максимальная взлетная масса (MTOW) | 38 000 кг | 29 900 кг |
| Тяговооруженность (TWR) при MTOW | 0.66 (2 × АЛ-31Ф = 25 000 кгс) | 0.66 (2 × GE F414-GE-400 = 19 800 кгс) |
| РЛС и процессор сигналов | «Панда» Ш101ВЭП + процессор «Багет» | AN/APG-73 / APG-79 |
| Противокорабельные ракеты большой дальности | Х-59МК (285 км) + сверхзвуковая Х-31А | AGM-84 Harpoon (дозвуковая, 120–220 км) |
| Максимальная скорость полета | 2 125 км/ч (2.0 Маха) | 1 915 км/ч (1.8 Маха) |
| Количество узлов внешней подвески | 12 узлов (до 8 000 кг) | 11 узлов (до 8 050 кг) |
Расчет параметров дальности ПКР (285 км у Х-59МК на Су-30МК2 против 220 км у Harpoon) и максимальной скорости (2.0М против 1.8М) доказывает превосходство советско-российского истребителя в дальности несения морского заслона. Американский F/A-18E/F Super Hornet — отличный палубный самолет, но уступает Су-30МК2 в радиусе полета на внутренних баках без дозаправки и скорости применения тяжелых ПКР. Су-30МК2 с РЛС «Панда», процессором «Багет» и ракетами Х-59МК стал главным морским ракетоносцем ВМС Китая и Вьетнама.
Вердикт: морской цифровой ракетоносец
Многоцелевой истребитель Су-30МК2 — вершина эволюции морских ударов семейства КнААПО. Внедрение РЛС «Панда» с процессором «Багет», цветных экранов МФИ и дальнобойной ПКР Х-59МК позволило создать самолет, который на десятилетия стал основой морской авиации Китая и Вьетнама, а также послужил прямой базой для серийного российского Су-30М2.
