Сверхзвуковой истребитель-бомбардировщик Су-7 (заводские шифры: самолет «С-1», «С-2», «С-22» / изделие «С») стал эпохальным самолетом в истории отечественной тактической авиации. Созданный в ОКБ П.О. Сухого в середине 1950-х годов, этот самолет пережил уникальную инженерную трансформацию: начав свой путь как скоростной фронтовой истребитель завоевания господства в воздухе, он переродился в главный сверхзвуковой ударный комплекс ВВС СССР, способный доставлять тактическое ядерное оружие и тяжелые ракеты в условиях жесткого огневого противодействия на малых высотах.
В этом фундаментальном инженерном обзоре представлен сквозной аудит всего семейства Су-7: почему тяжелый и скоростной истребитель С-1 уступил в воздушных боях легкому МиГ-21, как решение П.О. Сухого превратило планер с крылом стреловидностью 60 градусов в несокрушимый бронированный истребитель-бомбардировщик Су-7Б, с какими тяжелейшими взлетно-посадочными болячками (скорость отрыва 380 км/ч) боролись конструкторы и как модификации Су-7БМ, колесно-лыжный Су-7БКЛ, экспортный Су-7БМК и спарка Су-7У сформировали основу фронтовой ударной мощи СССР и десятков стран мира.

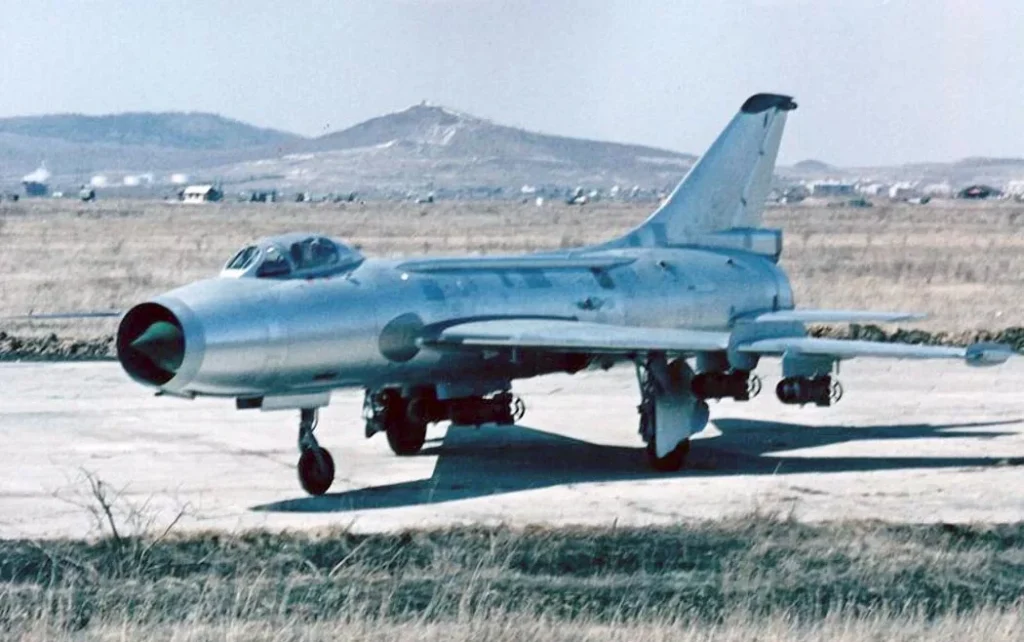

История создания Су-7: от соперничества с МиГ-21 к рождению ударного штурмовика
В 1953 году, сразу после возрождения ОКБ П.О. Сухого, конструкторский коллектив включился в конкурс по созданию советского сверхзвукового истребителя нового поколения под мощный турбореактивный двигатель АЛ-7 конструкции А.М. Люльки. Сухой параллельно проектировал две машины: треугольный истребитель Т-3 (будущий Су-9) и стреловидный истребитель С-1 (прототип Су-7).
Опытный истребитель С-1 совершил первый полет 7 сентября 1955 года под управлением летчика-испытателя А.Г. Кочеткова. Самолет показал феноменальную скорость: более 2 170 км/ч (более 2 Махов), став первым советским самолетом с регулируемым центральным конусом воздухозаборника и цельноповоротным стабилизатором. В 1958-1960 годах на заводе № 126 в Комсомольске-на-Амуре построили серию из 132 истребителей Су-7. Однако для маневренного воздушного боя Су-7 оказался слишком тяжелым и инертным, уступив роль основного фронтового истребителя более легкому МиГ-21.
В этот критический момент П.О. Сухой принял дальновидное решение: высокая удельная нагрузка на стреловидное крыло и колоссальная тяга мотора АЛ-7Ф делали Су-7 идеальной устойчивой платформой для скоростного маловысотного полета сквозь плотную турбулентность. Сняв требования к собачьим свалкам в воздухе, ОКБ Сухого создало прототип С-22 (Су-7Б), превратив машину в первый советский сверхзвуковой истребитель-бомбардировщик и носитель ядерного оружия.
Первая базовая модель Су-7 (1955-1958 гг.): экстерьер, аэродинамика и вооружение
Чтобы проследить логику модернизаций, зафиксируем конструктивный облик и ТТХ исходного фронтового истребителя Су-7 (С-1 / С-2):
- Тонкое стреловидное крыло 60 градусов: крыло стреловидностью 60 градусов по линии четвертей хорд (площадь 34.0 кв.м) с относительной толщиной профиля всего 7% обеспечивало минимальное волновое сопротивление на сверхзвуке. Крыло оснащалось выдвижными закрылками и мощными аэродинамическими гребнями для предотвращения перетекания пограничного слоя к законцовкам.
- Силовая установка АЛ-7Ф: один турбореактивный двигатель А.М. Люльки с форсажной тягой 9 200 кгс (в серии на Су-7Б — АЛ-7Ф-1 на 9 600 кгс). Носовой круглый воздухозаборник оснащался трехпозиционным выдвижным конусом.
- Мощнейший пушечный комплекс (2 ствола): в корневых утолщениях крыла смонтировали две 30-мм автоматические пушки НР-30 с суммарным боекомплектом 140 снарядов (по 70 на ствол). Огромная дульная энергия снарядов массой 410 грамм разрывала любую бронетехнику и самолеты противника.
- Тяжелая посадочная аэродинамика: из-за малого удлинения крыла взлетная скорость составляла запредельные 350-380 км/ч, посадочная — 280-290 км/ч, а длина разбега доходила до 1 800-2 000 метров, требуя длинных бетонных ВПП 1-го класса.
- Базовые ТТХ первенца: взлетная масса 12 000-13 500 кг, пустой 8 400 кг, максимальная скорость 2 170 км/ч (2.04 Маха), практический потолок 19 000 м, дальность без ПТБ 1 380 км.
Путь развития и модификации самолета Су-7
Трансформация скоростного перехватчика в ударный комплекс породила серию специализированных модификаций:
- Фронтовой истребитель Су-7 (С-1 / С-2, 1955 г.) — исходная базовая модель: сверхзвуковой истребитель завоевания господства в воздухе с двигателем АЛ-7Ф, крылом 60 градусов, двумя 30-мм пушками НР-30 и скоростью 2.04 Маха.
- Истребитель-бомбардировщик Су-7Б (С-22, 1960 г.) — первое серийное перерождение в ударный штурмовик: двигатель АЛ-7Ф-1 (9 600 кгс), бомбовая нагрузка до 2 000 кг, прицел АСП-5НД для бомбометания с кабрирования и бронезащита кабины.
- Истребитель-бомбардировщик Су-7БМ (1962 г.) — модификация увеличенной дальности: форсированный двигатель АЛ-7Ф-1-100 с ресурсом 100 часов, крыльевые топливные баки-отсеки (запас керосина вырос на 500 кг), штатный носитель тактической ядерной бомбы 244Н («Татьяна-М»).
- Колесно-лыжный штурмовик Су-7БКЛ (1965 г.) — модификация для грунтовых и заснеженных ВПП: основные стойки шасси оснащены титановыми лыжами с полозковым торможением, контейнер двух тормозных парашютов ПТ-7Б перенесен в основание киля, установлены пороховые ускорители СПРД-110.
- Экспортный штурмовик Су-7БМК (1967 г.) — массовая модификация для зарубежных заказчиков (Египет, Сирия, Индия, Ирак, Алжир): 6 узлов подвески вооружения, двигатель АЛ-7Ф-1-200, приспособленность к жаркому климату и боевое крещение в арабо-израильских войнах и индо-пакистанском конфликте 1971 года.
- Учебно-боевой самолет Су-7У (У-22, 1965 г.) — двухместная спарка с тандемной кабиной, перископом инструктора, дублированным управлением и катапультированием кресел КС-4 сквозь фонарь для безопасного переучивания летчиков.
Как менялись экстерьер и конструкция планера на пути эволюции
Конструктивный облик Су-7 менялся в борьбе за боевую живучесть, радиус действия и способность работать с полевых аэродромов:
Шаг 1: От истребителя к бомбардировщику Су-7Б / Су-7БМ. Планер получил усиленные силовые шпангоуты под центропланом для удержания тяжелых подфюзеляжных бомбодержателей БД3-56Ф. Кабину пилота защитили лобовым бронестеклом толщиной 102 мм и стальными бронеплитами (8 мм). На Су-7БМ законцовки крыла герметизировали под интегральные топливные кессоны, а на фюзеляже появились накладные трубопроводы заправки.
Шаг 2: Шасси для грунта на Су-7БКЛ. Основные опоры шасси оснастили оригинальными титановыми лыжами, которые при посадке на бетон оставались выше колеса, а на грунте или снегу при проседании грунта принимали нагрузку на полозья, не давая самолету зарыться колесами. Контейнер тормозного парашюта вынесли из-под брюха в характерный сигарообразный обтекатель у основания киля, чтобы выпускать купола еще до касания земли, а по бокам фюзеляжа установили замки под стартовые пороховые ускорители СПРД-110.
Шаг 3: Ступенчатая кабина спарки Су-7У. Фюзеляж удлинили на 200 мм перед крылом, врезав вторую кабину инструктора со спаренным управлением и выдвижным перископом обзора ВПП на козырьке фонаря.
Эволюция вооружения и прицельных комплексов
Состав вооружения семейства Су-7 прошел колоссальный путь от простой стрельбы пушками до применения спецбоеприпасов и тяжелых неуправляемых ракет:
- Встроенная артиллерия (2 × 30-мм НР-30): две скорострельные пушки НР-30 в крыле с темпом стрельбы 900 выстрелов в минуту на ствол сохранялись на всех боевых модификациях, обеспечивая сокрушительный огонь по колоннам бронетехники и живой силе.
- Специальное ядерное оружие: на Су-7Б, БМ и БКЛ установили систему бомбометания специзделий с кабрирования (автомат ПБК-1 / ПБК-2 в связке с прицелом АСП-5НД) для сброса атомных бомб РДС-4 («Татьяна») и 244Н («Татьяна-М») мощностью до 30 кт с безопасным уходом на форсаже.
- Тяжелые неуправляемые ракеты: интеграция под крылом до четырех тяжелых 240-мм ракет С-24 (масса 235 кг, дальность пуска до 2-4 км) с мощнейшей осколочно-фугасной БЧ, пробивавшей бетонные капониры.
- Блоки неуправляемых авиационных ракет (НАР): от 2 до 6 блоков УБ-16-57 и УБ-32 (до 192 ракет С-5 калибра 57 мм) для площадного накрытия живой силы и укреплений.
- Бомбовый арсенал: свободнопадающие бомбы калибра от ФАБ-100 до ФАБ-500 на балочных держателях БД3-56Ф и многозамковых пилонах (суммарная бомбовая нагрузка до 2 000-4 000 кг).
- Система спасения экипажа: переход от ранних шторочных кресел к катапультным креслам КС-4 (КС-4У-22), обеспечивавшим надежное катапультирование вверх на скоростях до 1 100 км/ч.
Силовые установки: от опытного АЛ-7Ф к надежному АЛ-7Ф-1-100
Двигатели ОКБ А.М. Люльки сделали Су-7 самым тяговооруженным и скоростным ударным самолетом своего поколения:
Двигатель АЛ-7Ф (Су-7 первого выпуска): Одноконтурный ТРДФ с 9-ступенчатым осевым компрессором (форсажная тяга 9 200 кгс / 90.2 кН). Двигатель имел великолепную тягу, но страдал от низкой надежности компрессора на малых высотах и межремонтного ресурса всего 25-50 часов.
Двигатель АЛ-7Ф-1 / АЛ-7Ф-1-100 (Су-7Б, Су-7БМ, Су-7БКЛ): Глубоко доработанный двигатель с форсированной тягой 9 600 кгс (94.1 кН) и увеличенным до 100-200 часов ресурсом. Мотор получил улучшенные титановые лопатки первых ступеней компрессора, повышенную газодинамическую устойчивость к попаданию пороховых газов при залповой стрельбе пушек НР-30 и пуске ракет С-24, обеспечив 13.5-тонному штурмовику скорость у земли 1 200 км/ч и скороподъемность 160 м/с.
Сводные технические характеристики семейства Су-7
Сравнительные параметры модификаций верифицированы по официальным эксплуатационным руководствам ВВС СССР:
| Параметр | Су-7 (истребитель, 1958 г.) | Су-7Б (штурмовик, 1960 г.) | Су-7БМ (дальний, 1962 г.) | Су-7БКЛ (лыжный, 1965 г.) | Су-7У (спарка, 1965 г.) |
|---|---|---|---|---|---|
| Класс и назначение | Фронтовой истребитель | Истребитель-бомбардировщик | Истребитель-бомбардировщик | Колесно-лыжный штурмовик | Учебно-боевой (спарка) |
| Экипаж | 1 человек | 1 человек | 1 человек | 1 человек | 2 человека (тандем) |
| Силовая установка | 1 × АЛ-7Ф (9 200 кгс) | 1 × АЛ-7Ф-1 (9 600 кгс) | 1 × АЛ-7Ф-1-100 (9 600 кгс) | 1 × АЛ-7Ф-1-100 (9 600 кгс) | 1 × АЛ-7Ф-1-100 (9 600 кгс) |
| Максимальная взлетная масса (MTOW) | 13 500 кг | 13 570 кг | 14 000 кг | 13 600 кг | 13 500 кг |
| Максимальная скорость на высоте | 2 170 км/ч (2.04М) | 2 120 км/ч (2.0М) | 2 120 км/ч (2.0М) | 2 120 км/ч (2.0М) | 2 070 км/ч (1.95М) |
| Максимальная скорость у земли | 1 150 км/ч | 1 200 км/ч | 1 200 км/ч | 1 200 км/ч | 1 150 км/ч |
| Практическая дальность с ПТБ | 1 380 км | 1 450 км | 1 650 км | 1 450 км | 1 400 км |
| Встроенные пушки | 2 × 30-мм НР-30 (140 сн) | 2 × 30-мм НР-30 (140 сн) | 2 × 30-мм НР-30 (140 сн) | 2 × 30-мм НР-30 (140 сн) | 2 × 30-мм НР-30 (140 сн) |
| Максимальная боевая нагрузка | до 1 000 кг | 2 000 кг | 2 500 — 3 000 кг | 2 000 кг | 1 500 кг |
| Тип шасси | Колесное | Колесное | Колесное | Колесно-лыжное с титановыми лыжами | Колесное |
Инженерные уроки и родовые травмы программы Су-7
История Су-7 — наглядный урок того, как конструкторские компромиссы определяют судьбу самолета. Стреловидное крыло 60 градусов с высокой удельной нагрузкой давало самолету непревзойденную устойчивость на бреющем полете со скоростью 1 200 км/ч (его буквально «не трясло» в турбулентности у земли), но делало взлет и посадку тяжелейшим испытанием для пилота: скорости отрыва под 380 км/ч приводили к быстрому износу резины и требовали бетонных полос длиной более двух километров.
Внедрение колесно-лыжного шасси на Су-7БКЛ и пороховых ускорителей СПРД-110 позволило сажать самолет на грунт, но не решило фундаментальной проблемы: фиксированное стреловидное крыло исчерпало резервы модернизации. Именно опыт эксплуатации Су-7 заставил Павла Сухого начать разработку поворотного крыла, что привело к созданию великого истребителя-бомбардировщика Су-17.
Вердикт: стальной хребет советской фронтовой авиации
Семейство самолетов Су-7 — легендарный символ советской ударной авиации времен холодной войны. Сумев переродиться из узкопрофильного перехватчика в грозный сверхзвуковой истребитель-бомбардировщик, Су-7 стал первой массовой тактической машиной с двигателем АЛ-7Ф, защитил рубежи СССР и успешно прошел огонь десятков локальных войн на трех континентах, навсегда войдя в золотой фонд мировой авиации.
