Редактор формуляров

Материал из База знаний
Перейти к: навигация, поиск

Семейства формуляров

В EuroScope формуляры не являются фиксированными объектами. Все зависит от того, что пользователь хочет видеть на своей радиолокационном экране.

Для создания своих формуляров, вам нужно добавлять и изменять семейства формуляров сопровождения. Для того чтобы работать и сохранять семейство формуляров вам нужно описать каждого члена семейства. Семейство формуляров состоит из 4 членов. Каждый из них должен быть описан для того, чтобы семейство работало. Члены семейства такие:

  • Untagged (неопределенный тип) - этот тип формуляра используется для ВС, которых еще не трогал диспетчер. Это тип должен быть максимально компактным, но должен нести достаточное количество информации, чтобы обеспечить эшелонирование. В EuroScope двойной клик по формуляру будет разворачивать его и сворачивать.
  • Tagged (определенный тип) - это обычный формуляр, который используется для самолетов которые отслеживаются диспетчером (находятся на трэке) или с которыми диспетчер работает. Этот тип содержит больше информации, поэтому требует больше места на экране. Вы можете не сворачивать формуляр который вы отслеживаете и который передаете (хендофф). Он сам свернется. В реальной системе Matias развернутый формуляр самолета, которым управляет диспетчер, не может быть свернут, но так как у нас меньше экран мы можем его сворачивать.
  • Detailed (детализированный тип) - это уникальная особенность EuroScope. Несмотря на то, что в развернутом определенном формуляре (Tagged TAG) присутствует много информации, тем не менее есть еще информация которую хорошо бы иметь под рукой. Для это и ввели детализированный тип формуляра. Если вы наведете мышку на развернутый определенный тип формуляра, то он перейдет в детализированный тип и вы увидите больше информации про самолет. В один момент времени только один формуляр может быть в детализированном виде. В этого типа формуляра вы тоже можете настроить свои определенные действия и свойства связанные с его элементами.

Редактирование формуляров

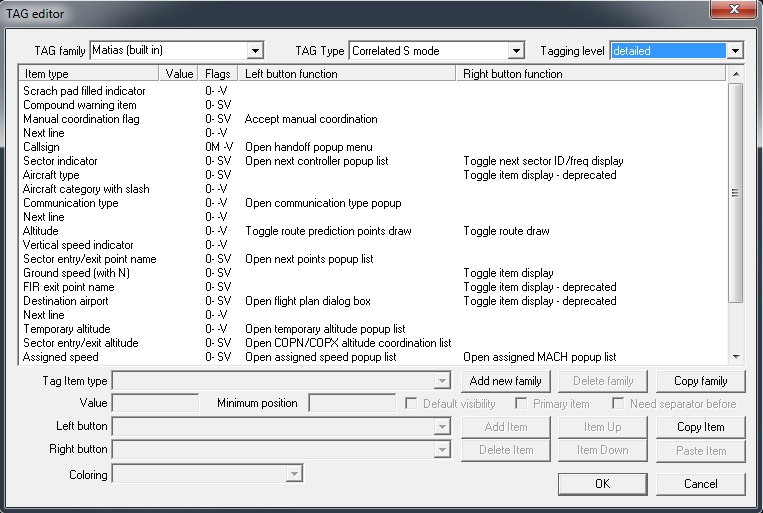

Описанное ниже меню поможет вам создать новый или отредактировать существующий формуляр или семейство формуляров.


Встроенное семейство формуляров Matias не может быть изменено. Оно запрограммировано внутри EuroScope и будет перезагружено при каждом запуске. В реальности в работающих системах есть свои специфические формуляры, подобные тем, которые вы можете настроить в EuroScope. Для создания своего формуляра вы всегда можете переделать какое-либо семейство уже существующих формуляров. Когда ваше семейство готово, ты вы можете выбрать его в меню настройки экрана и сохранить в своем ASR файле. Тогда система будет помнить какой формуляр использовать для данных настроек.

Элементы и функции меню редактирования такие:

  • TAG Family (Семейство формуляров) - в этом выпадающем меню вы можете переключаться между разными семействами формуляров. Также его можно использовать для переименования текущего семейства. Вы можете редактировать название и встроенного семейства, но это редактирование будет проигнорировано при сохранении.
  • TAG Type (Тип формуляра) - это выпадающее меню используется для перемещения между 8 типами формуляров внутри семейства, которые выбираются в зависимости от вида радиолокационной идентификации. Вы должны описать все типы, чтобы иметь возможность сохранить и использовать семейство формуляров.
  • Tagging level (Вид формуляра) - в этом выпадающем меню, вы можете выбрать вид формуляра для редактирования.
  • The item list (Список элементов) - основная часть этого меню это список элементов, определенных для этого семейства и типа формуляра. Если вы выберете элемент, то его информация будет скопирована в меню управления, расположенные ниже, и вы сможете ее изменить там. Порядок элементов очень важен для, так как EuroScope будет отображать их в порядке обнаружения в списке.
  • Tag Item type (Тип элемента формуляра) - с помощью этого выпадающего меню вы можете изменить выбранный элемент в списке.
  • Value editor (Редактор параметра) - этот редактор будет доступен только если выбран элемент произвольного текста (free text). Тут вы можете написать что хотите.
  • Minimum position (Минимальное количество позиций) - вы должны задать минимальное количество позиций элементов в формуляре, считая слева направо. Максимальное значение 50.
  • метка "Default Visibility" (Отображение по умолчанию) - если в этом поле стоит галочка, то элемент будет отображаться по умолчанию.
  • метка "Primary item" (Основной элемент) - метка основного элемента играет важную роль в описании формуляра. Линия от радиолокационной метки к формуляру будет подходить именно в центре этого элемента. Если основной элемент не отображается в данный момент, то и формуляр не будет никак связан с радиолокационной меткой. Поэтому выбирайте основной элемент таким образом, чтоб он всегда был на экране (код ответчика, позывной и т.д.).Конечно, только один основной элемент может быть в формуляре и он будет отмечен буквой "М" в столбце "Flags".
  • Need separator before check-box - This check box indicates the a space will be added before this item if the current line is not empty so far. That makes it a little bit easier to have some spacing between items.
  • Left and Right button function dropdown list - With these combo boxes you can define the function you would like to have when clicking on the item. It is available only for detailed TAGs.
  • Coloring dropdown list - You can assign different colors to TAG items. Those colors match the relevant datablock items in the Symbology Settings dialog.
  • OK button - Nothing to say. Saves your edit and closes the dialog. Some tests are executed before saving the TAGs and you may receive error message if something is wrong (e.g.: no primary item selected for a TAG).
  • Cancel button - It closes the dialog and discards all changes yo have made.
  • Add new family button - It inserts a completely empty family to the system. You can use it if you want to start from a clean paper.
  • Copy family button - It copies the content of the selected TAG family into a new name. You can use it if you just want a family that is a little bit different from another.
  • Delete family button - Stands for its name. It deletes a family. Of course the built-in family can not be deleted.
  • Add Item button - It inserts a new item to the list. If no selected item then it is placed as last. If there is a selected then it will be placed just before the selected. You can immediately start editing it by the bottom controls.
  • клавиша Delete Item (клавиша удаления элемента) - удаляет выбранный элемент из списка.
  • клавиша Item Up (клавиша перемещения элемента вверх в списке) - с помощью этой клавиши вы можете переместить элемент вверх по списку.
  • клавиша Item Down (клавиша перемещения элемента вниз в списке) - с помощью этой клавиши вы можете переместить элемент вниз по списку.
