В неспециализированных медиа и поверхностных сетевых справочниках нередко можно встретить курьезные утверждения, будто высота крыла измеряется лишь абстрактной толщиной профиля, а у советского Ту-154 было «низкое расположение двигателей». Подобные суждения выдают полное непонимание авиационной физики. В реальном авиастроении высота крыла и двигателей над землей — это фундаментальный компоновочный и аэродинамический параметр, определяющий, как самолет ведет себя на взлете и посадке, какой длины стойки шасси ему требуются и с каких аэродромов он способен безопасно летать.

Выбор положения крыла относительно фюзеляжа и расстояния от гондол двигателей до поверхности взлетно-посадочной полосы (клиренса) — это сложнейший инженерный баланс между аэродинамическим сопротивлением, весом конструкции, защитой от засасывания посторонних предметов и удобством наземного обслуживания.

Высота крыла: низкопланы против высокопланов в гражданской и военной авиации

Положение крыла по высоте фюзеляжа делит самолеты на три основные конструктивные схемы: низкопланы, высокопланы и среднепланы. Каждая схема решает конкретный комплекс эксплуатационных задач.

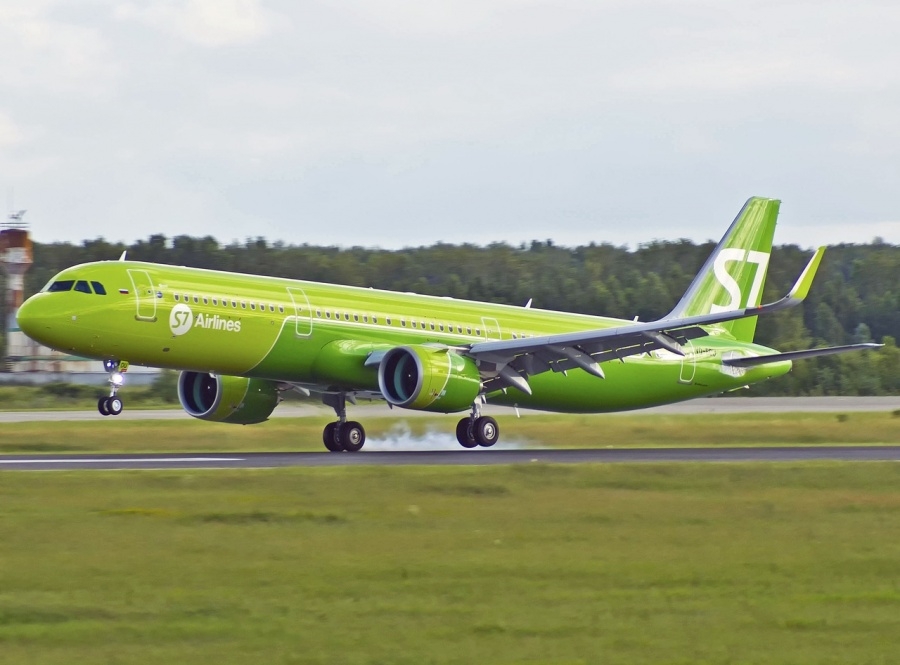

• 🛫 Низкопланы (Airbus A320 (Аэробус), Boeing 737 (Боинг), МС-21, Sukhoi Superjet 100):
  Крыло крепится к нижней части фюзеляжа. Физика и преимущества: Близость крыла к бетону на высоте менее половины размаха создает мощный экранный эффект земли (Ground Effect). Набегающий поток зажимается между нижней поверхностью крыла и ВПП, резко увеличивая подъемную силу и снижая индуктивное сопротивление. Это формирует мягкую «воздушную подушку» перед касанием. Кроме того, основные стойки шасси крепятся прямо в крыло и получаются короткими и легкими, а при аварийной посадке с невыпущенным шасси центроплан и кессон-баки принимают основной удар на себя, сохраняя пассажирскую гермокабину целой;
• 🚚 Высокопланы (Ил-76, Ан-124 «Руслан», ATR 72 (АТР), Ан-24):
  Крыло установлено на верхней грани фюзеляжа. Физика и преимущества: Экранный эффект у высокопланов практически отсутствует, поэтому воздушное судно не «вспухает» на выравнивании и выполняет точную посадку без перелета полосы. Главное достоинство схемы — возможность опустить пол фюзеляжа вплотную к земле для прямой погрузки бронетехники и автомобилей через кормовую рампу. При этом крыло, закрылки и предкрылки подняты на высоту нескольких метров, что полностью исключает их повреждение камнями, гравием и комьями грязи при взлете с неподготовленных грунтовых или заснеженных аэродромов;
• ⚡ Среднепланы (истребители Су-27, Су-35С, МиГ-29, F-15):
  Крыло стыкуется по средней продольной оси фюзеляжа. Физика и преимущества: Схема дает наименьшее интерференционное сопротивление в месте сопряжения крыла с корпусом на околозвуковых и сверхзвуковых скоростях. В гражданской авиации среднепланы не применяются, так как мощные лонжероны центроплана должны проходить насквозь через центр пассажирского салона, перекрывая проход.

Клиренс двигателей над землей: физика вихрей и защита от мусора (FOD)

Расстояние от нижней кромки воздухозаборника двигателя до бетона полосы — критический фактор надежности силовой установки.

• 🌪️ Физика приземного вихря (Ground Vortex): При работе мощного реактивного двигателя на взлетном режиме перед воздухозаборником возникает мощная зона разрежения. Из-за трения о поверхность бетона под гондолой формируется устойчивый восходящий вихревой жгут (мини-торнадо), затягивающий в мотор песок, гальку, осколки асфальта и мусор (Foreign Object Debris / FOD). Попадание даже небольшого камня на скорости вращения титанового вентилятора 3 000-4 000 об/мин вызывает тяжелые забоины лопаток и помпаж;
• 📐 Инженерная драма семейства Boeing 737: Изначально Boeing 737-100/200 в конце 1960-х годов проектировался под узкие сигарообразные двигатели Pratt & Whitney JT8D на очень коротких стойках шасси (чтобы багаж можно было грузить вручную без автопогрузчиков). Когда в 1980-х годах на Boeing 737 Classic потребовалось установить широкие экономичные моторы CFM56 с большим диаметром вентилятора, двигатели буквально уперлись в землю. Инженерам пришлось пойти на беспрецедентные ухищрения: сплющить нижнюю часть гондолы (знаменитые «хомячьи щечки»), перенести агрегаты с нижней части мотора на боковые стенки и вынести двигатель вперед на пилоне. На новейшем 737 MAX моторы LEAP-1B стали еще больше, из-за чего их пришлось поднять еще выше и выдвинуть вперед, что изменило аэродинамический баланс самолета на больших углах атаки;
• 🛡️ Хвостовое расположение моторов (Ту-154, Ту-134, Ил-62, Bombardier CRJ (Бомбардье)):
  В этой схеме двигатели вынесены на пилонах в хвостовую часть фюзеляжа на высоту 2,5 — 4 метра от земли. Зачем это сделано: Двигатели полностью защищены от засасывания мусора и воды, летящих из-под колес передней стойки шасси. Кроме того, освобождается все крыло, что позволило конструкторам Ту-154 установить мощнейшую трехщелевую механизацию (закрылки и предкрылки по всему размаху), обеспечив отличную управляемость на малых посадочных скоростях. Плата за это — утяжеление конструкции хвоста и сложная центровка.

Военный аспект: как высота крыла определяет калибр и номенклатуру вооружения

В боевой авиации высота крыла над поверхностью стоянки жестко диктует боевую мощь самолета.

• 🚀 Клиренс подкрыльевых пилонов: Чем выше консоли крыла расположены над землей, тем более длинные и крупногабаритные боеприпасы можно подвесить на внутренние и подфюзеляжные узлы. Например, тяжелые противокорабельные ракеты (Х-31, Х-35, Х-59), корректируемые авиабомбы калибра 1500 кг (КАБ-1500) и 2000-литровые подвесные топливные баки (ПТБ) требуют значительного дорожного просвета для безопасной подвески расчетом вооруженцев и исключения касания полосы на разбеге;
• 📐 Посадка с креном и боковым ветром: При посадке на повышенных углах атаки с боковым ветром самолет неизбежно совершает доворот с креном. Инженеры рассчитывают высоту законцовок крыла и крайних пилонов так, чтобы даже при крене в 5-8 градусов ракеты «воздух-воздух» малой дальности (Р-73 или AIM-9X) на законцовках не задели бетонную полосу;
• 🚜 Специфика штурмовиков поля боя (Су-25СМ3, A-10 Thunderbolt II): Штурмовик Су-25 выполнен по схеме высокорасположенного крыла с развитой механизацией. Десять подкрыльевых пилонов подняты высоко над грунтом, что позволяет подвешивать блоки неуправляемых ракет С-8, С-13 и тяжелые бомбы ФАБ-500 на полевых аэродромах без риска зацепить грунт при взлете с кочек.

Сводная таблица параметров: сравнение компоновочных схем самолетов

Вердикт: математика авиационной компоновки

Высота крыла и двигателей над землей никогда не бывает случайной. Это главный геометрический каркас, вокруг которого строится вся эксплуатация самолета. Гражданская магистральная авиация выбрала схему низкоплана с моторами под крылом ради снижения массы шасси и экономии топлива. Военно-транспортная авиация безальтернативно использует высокопланы для покорения грунтовых полос и десантирования, а конструкторы боевых истребителей подчиняют клиренс консолей габаритам ракетного вооружения и сверхзвуковой аэродинамике.
