Стратегический ракетоносец Ту-95МС (заводской индекс изделие «ВЦ») стал уникальным примером создания межконтинентального носителя малозаметного крылатого оружия. Самолет объединил в себе экономичность турбовинтовой силовой установки, скоростное стреловидное крыло (35°) и планер с увеличенным ресурсом, заимствованный у противолодочного Ту-142МК.
В эпоху перехода мировой авиации на реактивные двигатели КБ Туполева сделало ставку на топливный прагматизм: Ту-95МС способен часами висеть в зонах дежурства, выпуская крылатые ракеты за тысячи километров до рубежей ПВО противника. Он остается единственным в мире серийным турбовинтовым бомбардировщиком, способным летать со скоростями свыше 800 км/ч.

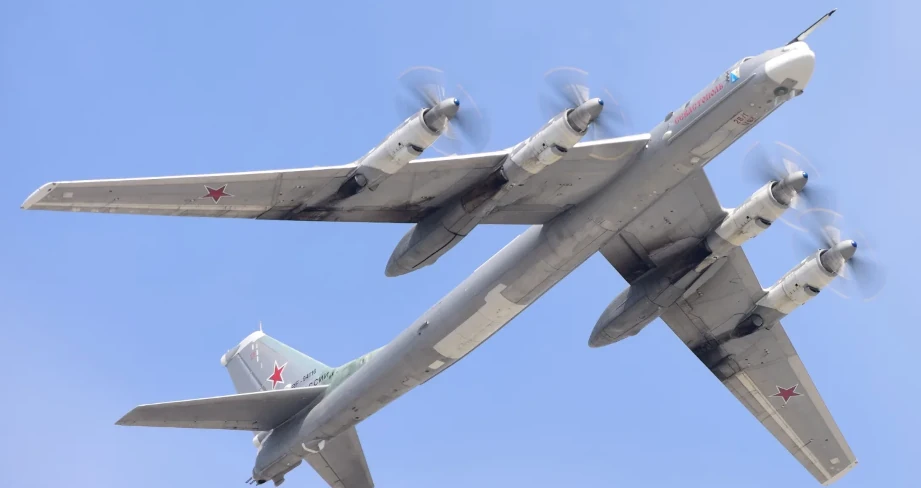

Экстерьер и геометрия: физика скоростного винтового полета
Визуальный облик Ту-95МС продиктован борьбой с волновым сопротивлением воздуха на околозвуковых скоростях. Стреловидность крыла в 35° — редкое решение для винтовых машин — позволяет отодвинуть момент наступления волнового кризиса и летать на скоростях, близких к реактивным самолетам.
Длинный узкий фюзеляж минимизирует площадь поперечного сечения (мидель), снижая лобовое сопротивление. Характерное басовитое гудение, за которое ракетоносец известен во всем мире, вызвано тем, что законцовки 5,6-метровых лопастей соосных винтов АВ-60К вращаются со сверхзвуковой скоростью (более 1.1 Маха), создавая непрерывную череду скачков уплотнения.
Редуктор НК-12МП: передача гигантской мощности
Сердцем силовой установки Ту-95МС выступают четыре турбовинтовых двигателя НК-12МП мощностью по 15 000 л.с. — самые мощные серийные ТВД в истории мировой авиации. Они работают в связке со сдвоенными соосными четырехлопастными винтами АВ-60К, вращающимися в противоположные стороны.
Главная инженерная сложность этого узла заключалась не в самой газовой турбине, а в гигантском двухрядном планетарном редукторе. Он преобразовывает высокие обороты вала турбины в тяговое усилие винтов, снижая частоту вращения и гася колоссальные крутящие моменты. На редуктор ложатся чудовищные динамические нагрузки от 5.6-метровых лопастей, переводя 60 000 л.с. суммарной мощности моторов в поступательное движение 185-тонной машины с высоким КПД (до 82% на крейсерском эшелоне).
Вооружение стратегического ракетоносца Ту-95МС
Переход на модификацию Ту-95МС был связан со сменой стратегии: вместо прорыва ПВО с тяжелыми маховыми ракетами Х-22 самолет превратили в дистанционный «воздушный стартовый стол» для высокоточных крылатых ракет большого радиуса действия.
- Барабанная пусковая установка МКУ-6-5У: главным оружием ракетоносца стал размещенный внутри фюзеляжного грузоотсека гидравлический барабан револьверного типа МКУ-6-5У. Он обеспечивает последовательный поворот и сброс 6 стратегических крылатых ракет.
- Стратегическое крылатое оружие:
- Малозаметные крылатые ракеты: Х-55 и Х-55СМ (с конформными баками, дальностью до 3 500 км и ядерной/фугасной БЧ).
- Высокоточные малозаметные ракеты нового поколения: Х-101 (в обычной комплектации) и Х-102 (в ядерном оснащении) с дальностью поражения до 5 500 км. На модернизированных Ту-95МСМ под крылом устанавливаются 4 спаренных балочных держателя для внешней подвески еще 8 ракет Х-101.
- Тактические модификации: ракеты Х-555 с современной корреляционной прицельной системой.
- Кормовое оборонительное вооружение: в кормовой оборонительной кабине установлена дистанционная кормовая пушечная установка с двумя 23-мм автоматическими пушками ГШ-23Л (или ГШ-23). Огонь ведут оператор или автоматическая прицельная РЛС «Криптон» (РСБН-21).
- Боевая нагрузка и масса: нормальная масса вооружения составляет 7 800 кг, максимальная (с внешними подвесками Х-101) — до 20 000 кг.
Прицельный комплекс «Обзор-МС» и БКО «Метеорит-3»
Навигацию и наведение ракет обеспечивает комплекс БРЭО под управлением радиолокатора «Обзор-МС», размещенного в носовом обтекателе под кабиной. РЛС сканирует подстилающую поверхность, точечно привязывает карту местности и заносит точные полетные задания и огибаемый рельеф в инерциальные блоки крылатых ракет перед сбросом.
Защиту ракетоносца над океаном обеспечивает комплекс бортовой обороны «Метеорит-3» (или «Ангара»), включающий станции активных радиопомех, пеленгаторы пусков ракет и автоматы выброса пассивных помех (диполей и ИК-ловушек).

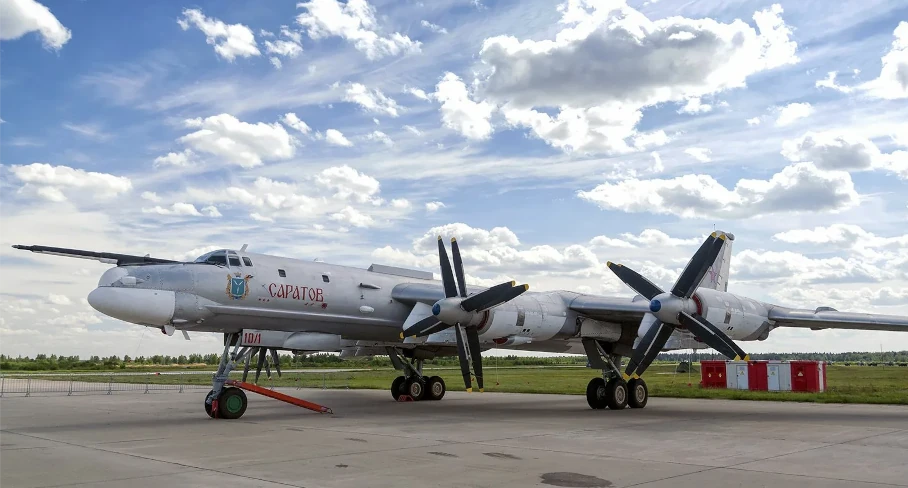

Технические характеристики Ту-95МС (изделие «ВЦ»)
Данные верифицированы по эксплуатационным регламентам для ракетоносцев-носителей Х-55 и Х-101:
- Класс: Стратегический бомбардировщик-ракетоносец.
- Максимальная скорость на высоте: 830 км/ч.
- Крейсерская скорость: 700–750 км/ч.
- Практический потолок: 10 500 м.
- Практическая дальность (без дозаправки): до 11 000 км (с дозаправкой в воздухе — до 15 000 км).
- Максимальная взлетная масса (MTOW): 185 000 кг.
- Масса снаряженного самолета: 94 400 кг.
- Силовая установка: 4 × ТВД НК-12МП (суммарная мощность 60 000 л.с., статическая тяга винтов — 48 000 кгс).
Ту-95МС vs B-52H Stratofortress: аудит топливной стратегии
Сравнение двух ветеранов холодной войны наглядно демонстрирует разницу между советским винтовым прагматизмом и американской реактивной избыточностью.
| Параметр | Ту-95МС (Bear-H) | B-52H Stratofortress (США) |
|---|---|---|
| Максимальная взлетная масса (MTOW) | 185 000 кг | 221 000 кг |
| Тяговооруженность (TWR) при MTOW | 0.26 (60 000 л.с. / 48 000 кгс) | 0.28 (8 × ТРДД TF33-P-3) |
| Тип силовой установки | 4 × ТВД (соосные винты) | 8 × ТРДД (реактивные) |
| Средний расход топлива (кг/км) | ~7.0 кг/км | ~11.5 кг/км |
| Основное крылатое вооружение | Барабан МКУ-6-5У (Х-55 / Х-101) | Барабан CSRL (AGM-86B ALCM / AGM-129) |
| Кормовая кормовая защита | 2 × 23-мм ГШ-23Л (РЛС «Криптон») | Демонтирована (раннее 20-мм M61 Vulcan) |
Расчет энерговооруженности (0.26 у Ту-95МС против 0.28 у B-52H) показывает примерный паритет в энергетике, но ключевое различие кроется в экономичности. Ту-95МС расходует почти в 1.5 раза меньше топлива на километр пути, чем восьмидвигательный B-52H. Это позволяет советской платформе висеть в зонах дежурства часами, используя высочайший КПД соосных винтов (до 82% на крейсерских режимах), в то время как реактивный конкурент платит за скорость повышенным расходом керосина.
Вердикт: бессменный инструмент патрулирования
Ту-95МС «Bear-H» (изделие «ВЦ») доказал, что топливный прагматизм может оказаться дальновиднее чистой скорости. Сочетание ресурса планера Ту-142МК, экономичности НК-12МП, барабана МКУ-6-5У и дальнобойных малозаметных ракет Х-101 сделало этот ракетоносец уникальным долгожителем мировой стратегической авиации.
