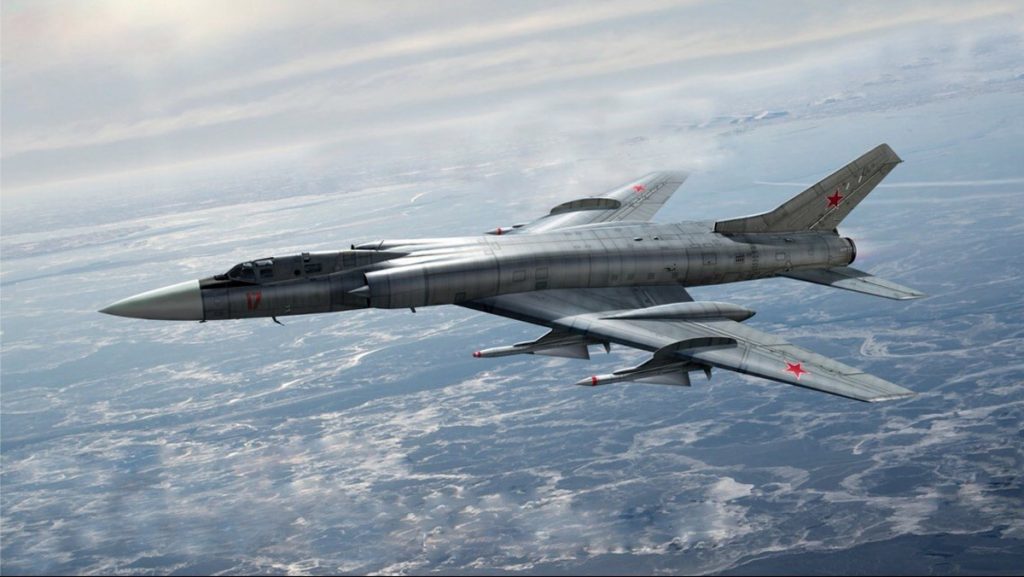

Тяжелый барражирующий истребитель-перехватчик Ту-128М (заводской индекс изделие «ИМ», в составе комплекса Ту-128С-4М, по классификации НАТО — Fiddler-B) стал самым крупным серийным истребителем в истории мировой авиации. В строевых полках Авиации ПВО за исполинские габариты фюзеляжа и специфический характер пилотирования машина получила прочное прозвище «Сарай» (летчики также называли его «Крейсером»).
Конструкторы ОКБ Туполева создали специализированный комплекс дальнего перехвата, способный закрывать собой тысячи километров безаэродромного пространства Заполярья, Сибири и Дальнего Востока без поддержки наземных пунктов наведения. Модернизация до стандарта «М» с РЛС «Смерч-М» научила 43-тонный гигант сбивать маловысотные крылатые ракеты и бомбардировщики у самой поверхности земли и льда.

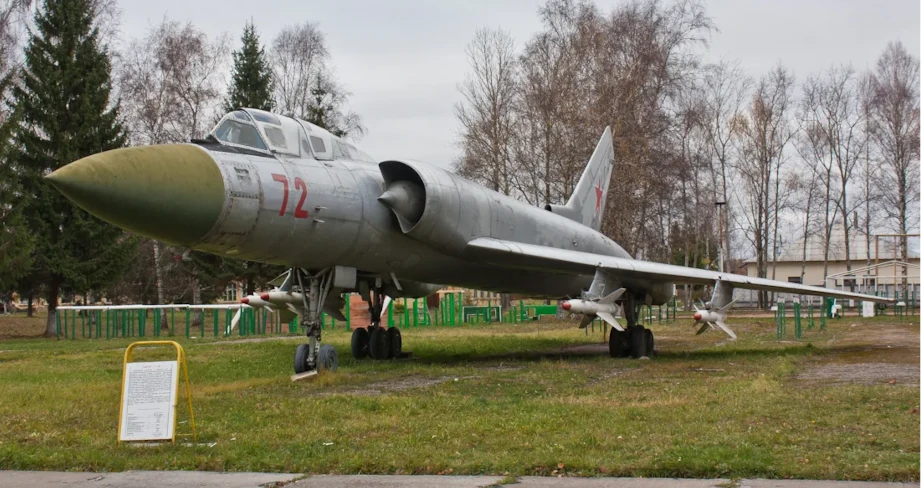

Геометрия и компоновка: бомбардировочный планер и 15 тонн топлива
Аэродинамический облик Ту-128М унаследован от опытного фронтового бомбардировщика Ту-98. Среднерасположенное стреловидное крыло (56° по линии четвертей хорд) в сочетании с длинным фюзеляжем большого сечения обеспечили размещение внушительного запаса топлива — более 15.5 тонн керосина во внутренних баках.
Массивная конструкция планера гарантирует устойчивость машины в турбулентном воздухе высоких широт, но накладывает жесткие рамки на динамическое маневрирование. Самолет проектировался не для ближнего «собачьего» боя, а как устойчивая, тяжелая летающая платформа для доставки и пуска крупногабаритных ракет к далеким рубежам атаки.
РЛС «Смерч-М» и физика маловысотного перехвата
Главным поводом для глубокой модернизации комплекса (из Ту-128С-4 в **Ту-128С-4М**) стало изменение тактики ВВС США: американские стратегические бомбардировщики B-52 перестали летать на больших высотах и перешли к маловысотному прорыву ПВО у самой земли. Базовая РЛС «Смерч» не могла обнаруживать цели ниже 2 000 метров из-за засветки от подстилающей поверхности.
Инженеры оснастили Ту-128М модернизированной радиоэлектронной станцией **РП-СМ «Смерч-М»**. В связке с новыми ракетами комплекс снизил нижний предел перехвата с 2 000 метров до **50–100 метров**, обеспечив всеракурсный перехват низколетящих целей в условиях сильных радиопомех.
Вооружение тяжелого перехватчика Ту-128М
Вооружение Ту-128М полностью подчинено концепции барражирующего перехватчика: обнаружение противника на расстоянии сотен километров и уничтожение целей тяжелыми ракетами задолго до их подхода к охраняемым объектам.
- Полный отказ от встроенного пушечного вооружения: на Ту-128М принципиально отсутствует авиационная пушка. На дистанциях 30–50 км над безаэродромными просторами Заполярья ближний маневренный бой с пушечными виражами полностью исключался доктриной применения.
- Тяжелые управляемые ракеты «воздух-воздух» большой дальности:
- Основным калибром комплекса стали 500-килограммовые ракеты семейства **Р-4М** с мощной осколочно-фугасной боевой частью массой 53 кг.
- Р-4РМ — ракета с модернизированной полуактивной радиолокационной ГСН для поражения целей (включая низколетящие) на дистанциях до 45 км.
- Р-4ТМ — ракета с чувствительной инфракрасной ГСН для скрытного пуска по тепловому излучению двигателей в условиях жестких радиопомех.
- Схема подвески и пусковые устройства: 4 подкрыльевых пилона АПУ-128. Стандартная боевая комплектация включает комбинированный залп из двух ракет Р-4РМ и двух ракет Р-4ТМ. Общая масса ракетного оружия превышает 2 тонны.
Технический «узел»: лимит перегрузки +2.5g и роль штурмана
Ключевым инженерным компромиссом Ту-128М стал глубокий отказ от маневренности ради обеспечения рекордной автономности. Масса бортовой РЛС РП-СМ «Смерч-М», электронных блоков и четырех ракет Р-4 превышала две тонны.
Чтобы сохранить прочность 43-тонной машины при полетах в турбулентной атмосфере и гарантировать юстировку антенного блока РЛС, конструкторы установили жесткое эксплуатационное ограничение по перегрузке — **не более +2.5g** (уровень пассажирских и транспортных лайнеров). Планер полностью подчинили задаче быть стабильным «лафетом» для работы штурмана-оператора, который сидит в отдельной кабине и ведет поиск целей через прицел «Смерч-М» без привязки к наземным КП.

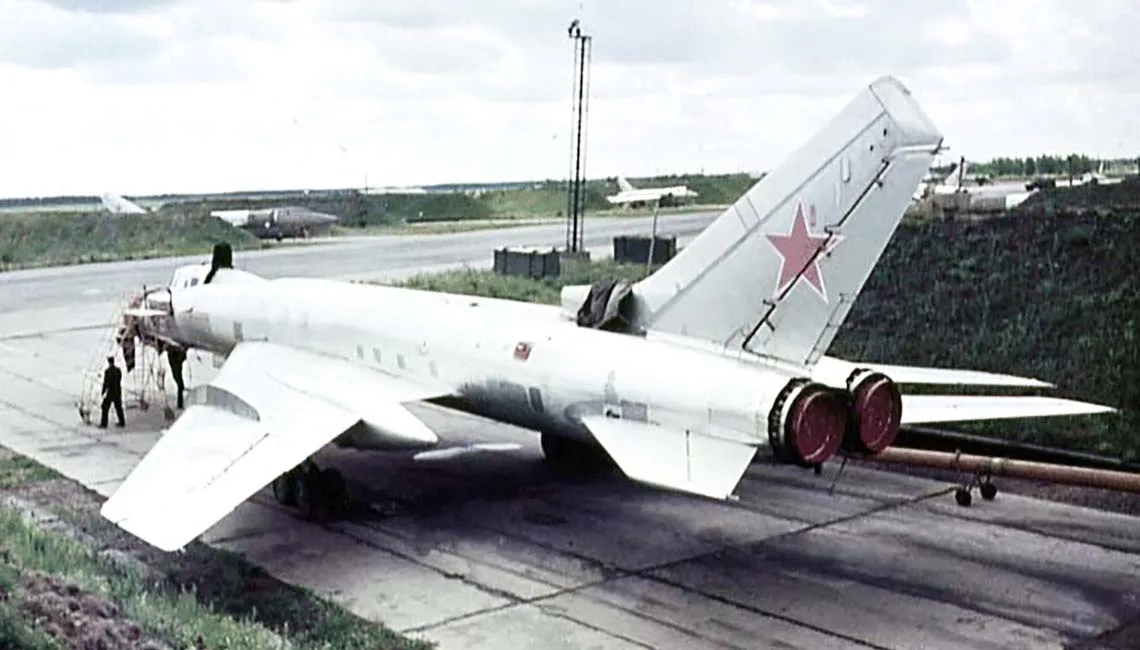

Технические характеристики Ту-128М (изделие «ИМ»)
Параметры верифицированы по эксплуатационным регламентам комплекса Ту-128С-4М с двигателями АЛ-7Ф-2:
- Класс: Тяжелый барражирующий истребитель-перехватчик.
- Максимальная скорость на высоте: 1 660 км/ч (М=1.57 с ракетами) / до 1 910 км/ч (без ракет).
- Максимальная скорость у земли: 960 км/ч.
- Практический потолок: 15 600 м.
- Практическая дальность: 2 560 км (время барражирования — более 3.5 часов).
- Максимальная взлетная масса (MTOW): 43 000 кг.
- Масса пустого снаряженного самолета: 24 500 кг.
- Запас топлива во внутренних баках: 15 500 кг.
- Силовая установка: 2 × ТРДФ АЛ-7Ф-2 (суммарная форсажная тяга 20 200 кгс / 198 кН).
Ту-128М vs F-111B: аудит тяжелых перехватчиков
Прямым аналогом Ту-128М по весовой категории (диапазон 40–43 тонн) и задаче длительного барьерного перехвата на дальних рубежах является американский тяжелый палубный перехватчик General Dynamics / Grumman F-111B. Это сравнение показывает, как советская и американская инженерные школы решали задачу уничтожения носителей крылатых ракет: через постоянную геометрию тяжелого бомбардировочного планера против американского крыла изменяемой стреловидности.
| Параметр | Ту-128М (изделие «ИМ») | F-111B (США) |
|---|---|---|
| Максимальная взлетная масса (MTOW) | 43 000 кг | 39 900 кг |
| Тяговооруженность (TWR) при MTOW | 0.47 (2 × АЛ-7Ф-2 = 20 200 кгс) | 0.42 (2 × TF30-P-1 = 16 800 кгс) |
| Основное ракетное вооружение | 4 × тяжелые ракеты Р-4РМ / Р-4ТМ | 6 × AIM-54 Phoenix |
| Прицельный комплекс / РЛС | РЛС РП-СМ «Смерч-М» (маловысотный перехват) | РЛС AN/AWG-9 |
| Ограничение по эксплуатационной перегрузке | +2.5g (стабильный ракетный лафет) | +6.0g (гидравлика изменяемой геометрии) |
Расчет тяговооруженности при максимальном взлетном весе (0.47 у «Сарая» против 0.42 у F-111B) показывает близкий уровень энергетики двух тяжелых платформ. Ту-128М выигрывал за счет показателей удельной тяги моторов АЛ-7Ф-2 на форсаже, однако расплачивался большими габаритами. F-111B использовал крыло изменяемой стреловидности для крейсерской экономичности, но Ту-128М компенсировал фиксированную геометрию гигантским объемом фюзеляжных баков (15.5 тонн топлива), гарантировавших необходимый радиус патрулирования над Заполярьем без усложнения конструкции гидроприводами поворота крыла.
Вердикт: автономный тяжелый перехватчик
Ту-128М «Сарай» (изделие «ИМ») — бескомпромиссный пример узкоспециализированной техники. Пожертвовав маневренностью и ограничив перегрузку значением +2.5g, инженеры ОКБ Туполева получили ракетоносец с выдающимся радиусом действия и полной автономностью. Модернизация комплекса до уровня Ту-128С-4М с РЛС «Смерч-М» и ракетами Р-4РМ позволила надежно закрыть безаэродромные просторы Севера от низколетящих угроз на десятилетия вперед.
