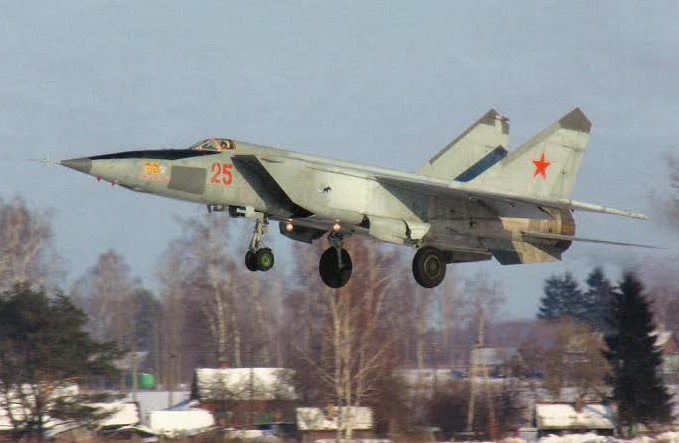

Тактический разведчик-бомбардировщик МиГ-25РБШ (заводской индекс изделие «02Ш» стал вершиной развития всепогодных советских радиолокационных разведчиков. Самолет проектировался как глубокая модернизация модели МиГ-25РБС с целью кардинального повышения детализации радиолокационной съемки земной поверхности.
Главным инженерным смыслом создания версии «РБШ» стала замена станции бокового обзора «Сабля» на принципиально более совершенную РЛС бокового обзора высокого разрешения М-101 «Шомпол». Самолет получил радиоэлектронное «зрение» с детализацией топографического качества, способное разглядеть отдельные танки и небольшие мосты сквозь сплошную облачность, сохраняя функцию сброса бомб ФАБ-500Т на скоростях 2.5 Маха.
Зачем создавали МиГ-25РБШ: решение проблемы разрешения РЛС первого поколения
Первое поколение станций БО (РЛС «Сабля» на МиГ-25РБС) позволяло отлично видеть крупные радиолокационно-контрастные цели — города, аэродромы, крупные мосты. Однако разглядеть замаскированную колонну бронетехники, небольшую переправу или отдельную пусковую установку ЗРК сквозь плотный слой облаков «Сабля» не могла из-за размытости контраста.
Инженеры ОКБ Микояна вместе с НИИ «Пик» закрыли эту проблему интеграцией станции «Шомпол»:
- РЛС бокового обзора высокого разрешения М-101 «Шомпол»: новая станция получила повышенную разрешающую способность (в 3 раза выше, чем у «Сабли») за счет синтезирования апертуры и новой системы цифровой обработки сигнала.
- Радиолокационная съемка топографического качества: «Шомпол» пробивает облака, туман и ночную тьму, выдавая на фотопленку четкое изображение местности с селекцией движущихся целей (СДЦ) на дальностях до 90–110 километров от траектории полета.
- Мгновенное уничтожение целей: обнаружив замаскированный аэродром или переправу сквозь облака, экипаж с помощью прицельного комплекса «Пеленг-Д» сбрасывал бомбы ФАБ-500Т с высоты 20 км с точностью до десятков метров.
Экстерьер и особенности планера «изделия 02Ш»

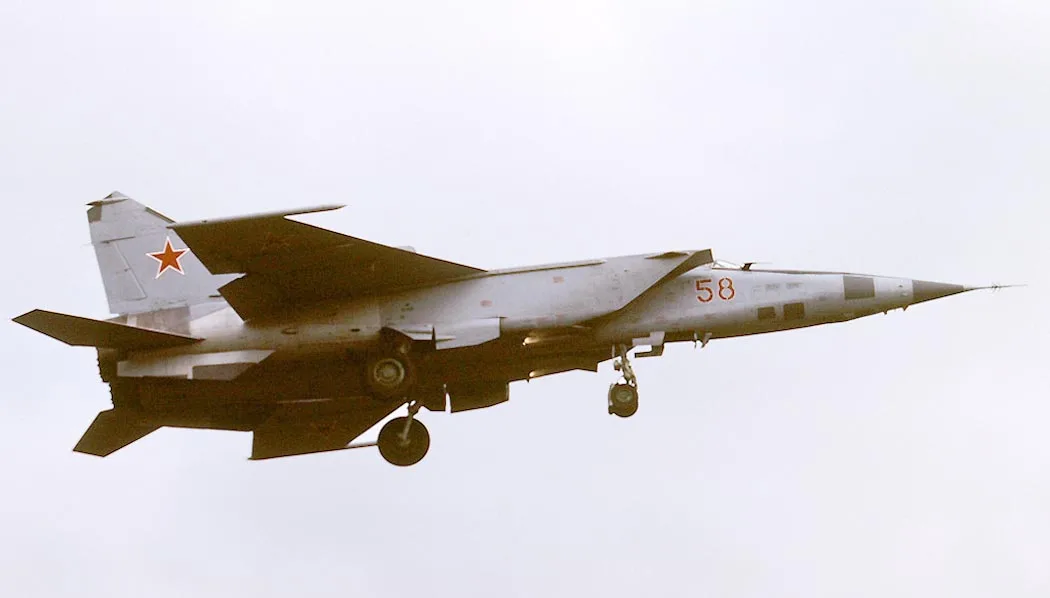

Внешне МиГ-25РБШ сохранил узнаваемый силуэт разведчика с удлиненными боковыми диэлектрическими панелями (обтекателями антенн) измененной конфигурации, расположенными по бортам носовой части фюзеляжа за кабиной пилота.
Планер на 80% состоит из сварной высокопрочной нержавеющей стали ВНС. Чтобы исключить сбои в работе чувствительных блоков станций «Шомпол» и «Пеленг-Д» от кинетического нагрева обшивки до +300 °C при полете на скоростях близких к 3 Махам, блоки аппаратуры омываются спиртоводной смесью («Массандрой») в системе СПРТ, а фюзеляжное топливо Т-6 используется в качестве первичного теплоносителя.
Оборудование и вооружение разведчика-бомбардировщика МиГ-25РБШ
Оснащение МиГ-25РБШ сочетает высокую детализацию всепогодной радиолокационной разведки с функциями стратосферного бомбардировщика.
- РЛС бокового обзора высокого разрешения М-101 «Шомпол»: двухсторонняя станция радиоэлектронной разведки с высокой разрешающей способностью для радиолокационного картографирования местности сквозь облака.
- Прицельно-навигационный комплекс «Пеленг-Д» (Пеленг-1М): импульсно-доплеровский комплекс с бортовой ЦВМ «Орбита» для автоматического сверхзвукового бомбометания на скорости 2.5 Маха по запрограммированным или вскрытым координатам.
- Термостойкое бомбовое вооружение: специальные фугасные авиабомбы ФАБ-500Т и ФАБ-500ТП, выдерживающие кинетический нагрев корпуса до +300 °C и скоростной напор на 2.5М.
- Балочные держатели МБД3-У2: 4 многозамковых держателя под фюзеляжем и крыльями для подвески до 8–10 бомб калибра 500 кг.
- Оптическое фотооборудование: топографический кадровый аэрофотоаппарат АФА-70М в носовом конусе для контрольной дневной съемки объектов в ясную погоду.
- Бортовой комплекс обороны: станция активных радиопомех РЭБ СПС-141 «Гвоздика» (или СПС-151/152/153 «Лютик») в хвостовом контейнере.
- Боевая нагрузка: нормальная масса бомб — 2 000 кг (4 × ФАБ-500Т), максимальная — до 4 000–5 000 кг (8–10 × ФАБ-500Т).

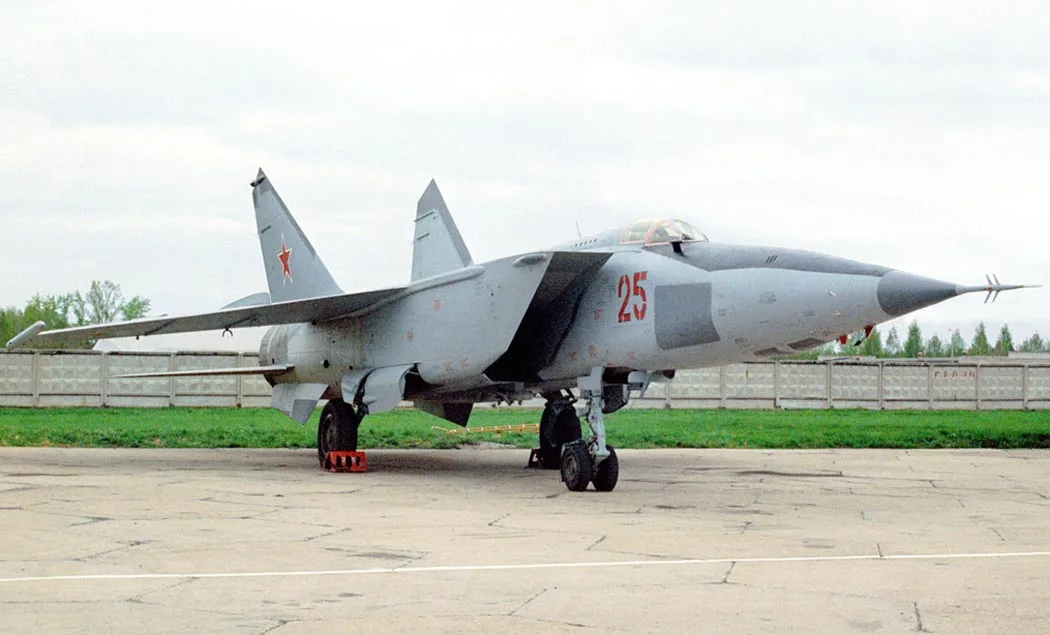

Технические характеристики МиГ-25РБШ (изделие «02Ш»)
Параметры верифицированы по официальным эксплуатационным регламентам для серийных всепогодных разведчиков-бомбардировщиков с двигателями Р-15Б-300:
- Класс: Высотный тактический всепогодный разведчик-бомбардировщик.
- Максимальная скорость без бомб: 3 000 км/ч (2.83 Маха).
- Максимальная скорость с бомбовой нагрузкой: 2 500 км/ч (2.35 Маха).
- Максимальная скорость у земли: 1 200 км/ч.
- Практический потолок с бомбами: 21 000 м.
- Практическая дальность: 1 860 км (на сверхзвуке) / до 2 400 км (на дозвуке).
- Максимальная взлетная масса (MTOW): 37 500 кг.
- Масса пустого самолета: 19 300 кг.
- Силовая установка: 2 × ТРДФ Р-15Б-300 (суммарная форсажная тяга 22 400 кгс / 220 кН).
МиГ-25РБШ vs RF-4C Phantom II (SLAR): аудит всепогодных платформ
Ближайшим функциональным конкурентом МиГ-25РБШ по задаче всепогодной радиолокационной разведки является американский самолет McDonnell Douglas RF-4C Phantom II, оснащенный РЛС бокового обзора APQ-102. Сопоставление этих платформ демонстрирует разницу подходов к радиолокационной разведке.
| Параметр | МиГ-25РБШ (изделие «02Ш») | RF-4C Phantom II (США) |
|---|---|---|
| Максимальная взлетная масса (MTOW) | 37 500 кг | 28 000 кг |
| Тяговооруженность (TWR) при MTOW | 0.60 (2 × Р-15Б-300) | 0.58 (2 × J79-GE-17) |
| Тип РЛС бокового обзора (SLAR) | РЛС БО «Шомпол» (М-101 высокого разрешения) | РЛС БО APQ-102 |
| Высота и скорость картографирования | 20 000 м на скорости до 2.5 Маха | 3 000–9 000 м на скорости до 1.1 Маха |
| Ударные функции при РЛС-разведке | Сброс 4 000 кг ФАБ-500Т на 2.35М | Отсутствуют (только разведка) |
| Выживаемость в условиях облачности | Абсолютная (недосягаем для ЗРК ПВО) | Уязвим для ЗРК средней дальности |
Расчет тяговооруженности при MTOW (0.60 у МиГ-25РБШ против 0.58 у RF-4C) наглядно показывает сопоставимую стартовую энергетику, но разное качество разведки. RF-4C с системой APQ-102 задействовался на средних высотах, давая размытое радиолокационное изображение. МиГ-25РБШ с комплексом «Шомпол» вел съёмку высокой детализации с высоты 20 километров на скорости 2.5 Маха, позволяя разглядеть малоразмерные объекты сквозь сплошную облачность и мгновенно уничтожать их бомбами ФАБ-500Т.
Вердикт: занавес заброшенной облачности закрыт
Тактический разведчик-бомбардировщик МиГ-25РБШ (изделие «02Ш») — финальная и наиболее совершенная модель советских всепогодных разведчиков бокового обзора. Интеграция станции высокого разрешения «Шомпол» с прицелом «Пеленг-Д» позволила Советскому Союзу получить идеальный самолет, способный с четкостью фотографии «видеть» земную поверхность сквозь любую облачность и наносить мгновенные точечные удары из стратосферы.
