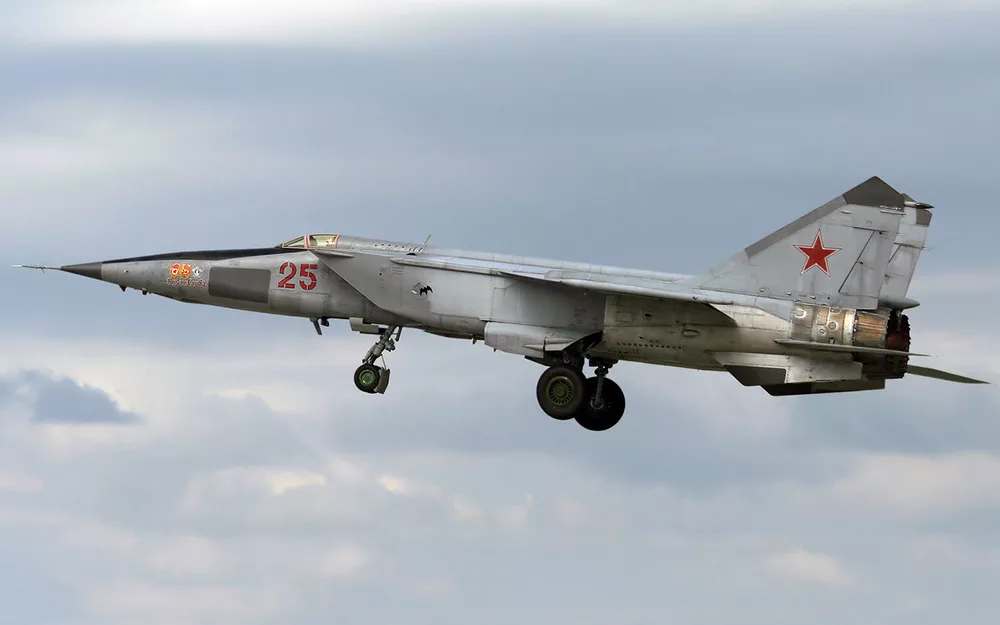

Тактический разведчик-бомбардировщик МиГ-25РБС (заводской индекс изделие «02С») стал важным этапом развития советской авиационной разведки. В отличие от базовых фоторазведчиков, эта модификация проектировалась для круглосуточного ведения радиолокационной разведки в условиях сплошной облачности, тумана и ночного времени.
Главным техническим нововведением версии «РБС» стала интеграция встроенной радиолокационной станции бокового обзора (РЛС БО) «Сабля». Самолет получил возможность радиоэлектронного «зрения» сквозь любые метеоусловия, сохранив при этом все ударные функции нанесения бомбовых ударов термостойкими бомбами ФАБ-500Т на скоростях 2.5 Маха.
Зачем создавали МиГ-25РБС: решение проблемы тумана и облачности
Оптические аэрофотоаппараты (АФА) ранних МиГ-25Р и МиГ-25РБ идеальны при ясной погоде, но абсолютно бесполезны, когда цель закрыта облаками, густым туманом, дымовой завесой или находится в ночной тьме. На вероятном ТВД в Западной Европе облачность держится большую часть года.
Инженеры ОКБ Микояна вместе с НИИ «Пик» закрыли эту проблему интеграцией радиолокатора бокового обзора:
- РЛС бокового обзора «Сабля»: станция излучает радиоволновые импульсы вбок от траектории полета, рисуя радиолокационную карту местности сквозь облака и туман на дальность до 50-90 километров.
- Разведка без пролета над целью: МиГ-25РБС способен фиксировать крупные радиолокационно-контрастные объекты (мосты, аэродромы, железнодорожные узлы, колонны бронетехники), летя вдоль границы или линии фронта и не входя в зону воздействия ЗРК противника.
- Сохранение удара: самолет остался полноценным сверхзвуковым бомбардировщиком с прицелом «Пеленг-Д» и бомбами ФАБ-500Т.

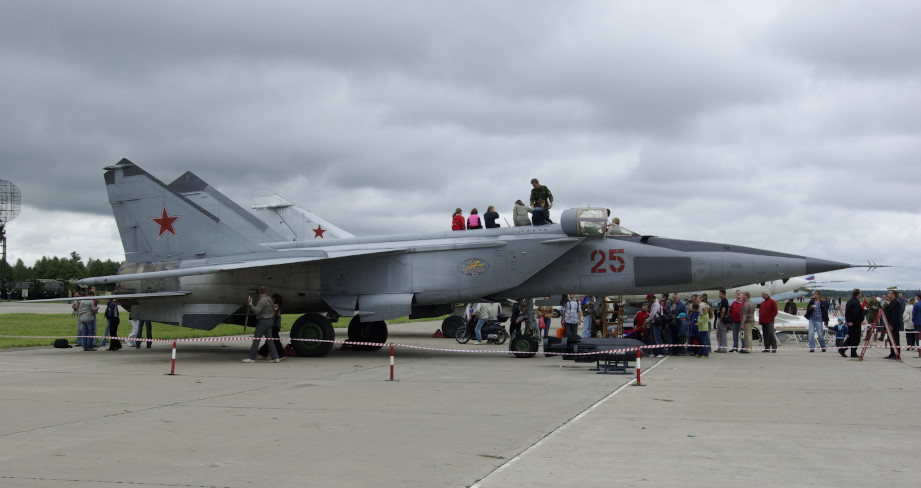

Экстерьер и особенности планера «изделия 02С»
Внешне МиГ-25РБС легко отличить от базовых вариантов по удлиненным радиопрозрачным боковым панелям (иллюминаторам) из стеклопластика, расположенным по бортам носовой части фюзеляжа за кабиной пилота. За этими панелями смонтированы массивные антенные решетки РЛС «Сабля».
Планер на 80% выполнен из сварной высокопрочной нержавеющей стали ВНС. Чтобы исключить перегрев электроники станций «Сабля» и «Пеленг-Д» в стратосферном полете на скоростях под 3 000 км/ч, блоки РЛС омываются спиртоводной смесью в системе СПРТ, а фюзеляжное топливо Т-6 работает в качестве первичного теплоносителя.
Оборудование и вооружение разведчика-бомбардировщика МиГ-25РБС
Оснащение МиГ-25РБС полностью объединяет всепогодную радиолокационную разведку с функциями стратосферного бомбардировщика.
- РЛС бокового обзора «Сабля» (ЕН-2): двухсторонняя станция радиоэлектронной разведки, обеспечивающая картографирование земной поверхности в радиодиапазоне с фиксацией данных на высокоразрешающую фотопленку прямо в полете.
- Прицельно-навигационный комплекс «Пеленг-Д»: импульсно-доплеровский комплекс с бортовой ЦВМ «Орбита» для автоматического сверхзвукового бомбометания на скорости 2.5 Маха по запрограммированным координатам.
- Термостойкое бомбовое вооружение: специальные фугасные авиабомбы ФАБ-500Т и ФАБ-500ТП, выдерживающие кинетический нагрев корпуса до +300 °C.
- Балочные держатели МБД3-У2: 4 многозамковых держателя под фюзеляжем и крыльями для подвески до 8-10 бомб калибра 500 кг.
- Оптическое фотооборудование: упрощенный комплект топографических аэрофотоаппаратов (АФА-70М) для контрольной дневной съемки объектов в ясную погоду.
- Бортовой комплекс обороны: станция активных радиопомех РЭБ СПС-141 «Гвоздика» (или СПС-142/143) для срыва атак ЗРК противника.
- Боевая нагрузка: нормальная масса бомб — 2 000 кг (4 × ФАБ-500Т), максимальная — до 4 000-5 000 кг (8-10 × ФАБ-500Т).

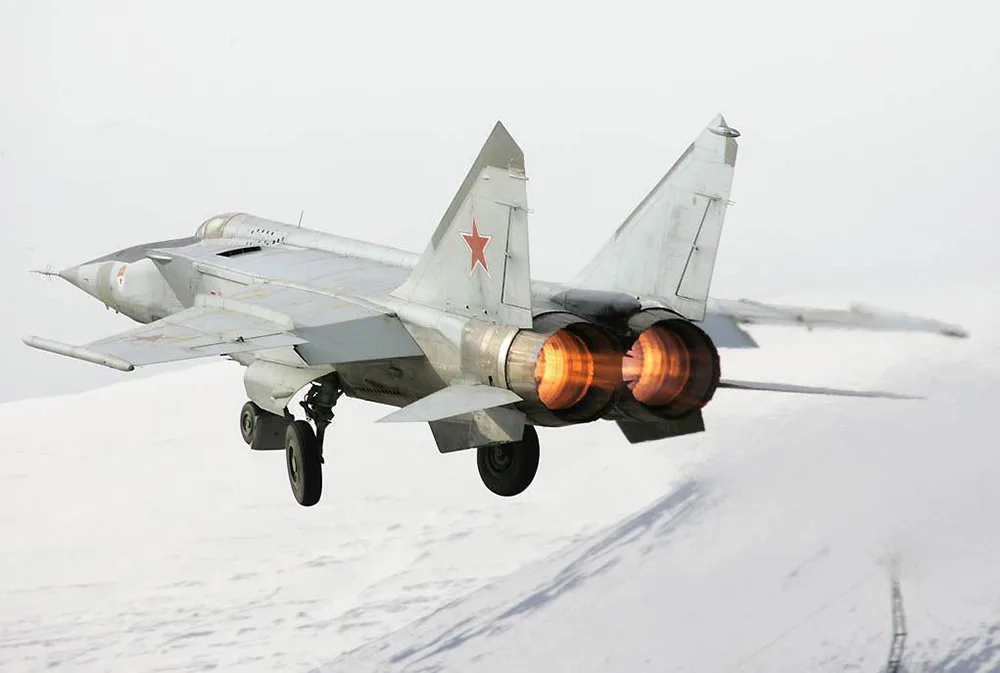

Технические характеристики МиГ-25РБС (изделие «02С»)
Параметры верифицированы по официальным эксплуатационным регламентам для серийных всепогодных разведчиков-бомбардировщиков с двигателями Р-15Б-300:
- Класс: Высотный всепогодный тактический разведчик-бомбардировщик.
- Максимальная скорость без бомб: 3 000 км/ч (2.83 Маха).
- Максимальная скорость с бомбовой нагрузкой: 2 500 км/ч (2.35 Маха).
- Максимальная скорость у земли: 1 200 км/ч.
- Практический потолок с бомбами: 21 000 м.
- Практическая дальность: 1 860 км (на сверхзвуке) / до 2 400 км (на дозвуке).
- Максимальная взлетная масса (MTOW): 37 500 кг.
- Масса пустого самолета: 19 300 кг.
- Силовая установка: 2 × ТРДФ Р-15Б-300 (суммарная форсажная тяга 22 400 кгс / 220 кН).
МиГ-25РБС vs RF-4C Phantom II (SLAR): аудит всепогодных платформ
Ближайшим функциональным конкурентом МиГ-25РБС по задаче всепогодной радиолокационной разведки является американский самолет McDonnell Douglas RF-4C Phantom II, оснащенный РЛС бокового обзора APQ-102. Сопоставление этих машин показывает разницу подходов к радиолокационной разведке.
| Параметр | МиГ-25РБС (изделие «02С») | RF-4C Phantom II (США) |
|---|---|---|
| Максимальная взлетная масса (MTOW) | 37 500 кг | 28 000 кг |
| Тяговооруженность (TWR) при MTOW | 0.60 (2 × Р-15Б-300) | 0.58 (2 × J79-GE-17) |
| Тип РЛС бокового обзора (SLAR) | РЛС БО «Сабля» (ЕН-2) | РЛС БО APQ-102 |
| Высота и скорость картографирования | 20 000 м на скорости до 2.5 Маха | 3 000-9 000 м на скорости до 1.1 Маха |
| Ударные функции при РЛС-разведке | Сброс 4 000 кг ФАБ-500Т на 2.35М | Только разведка (без бомбовой нагрузки) |
| Выживаемость в условиях облачности | Абсолютная (недосягаем для ЗРК ПВО) | Уязвим для ЗРК средней дальности |
Расчет тяговооруженности при MTOW (0.60 у МиГ-25РБС против 0.58 у RF-4C) наглядно демонстрирует превосходство советского комплекса. RF-4C с системой APQ-102 вел радиолокационную съемку на средних высотах и дозвуковых скоростях, требуя хорошей видимости для контроля и находясь в зоне поражения ПВО. МиГ-25РБС с комплексом «Сабля» работал сквозь любую облачность на высоте 20 километров на скорости 2.5 Маха, одновременно нанося удар по обнаруженным объектам бомбами ФАБ-500Т.
Вердикт: всепогодный глаз стратосферы
Тактический разведчик-бомбардировщик МиГ-25РБС (изделие «02С») — вершина эволюции всепогодной советской авиаразведки. Интеграция РЛС бокового обзора «Сабля» с прицелом «Пеленг-Д» позволила Советскому Союзу получить уникальный самолет, способный сплошной картой «видеть» земную поверхность сквозь любую облачность и мгновенно уничтожать ключевые цели с недосягаемой высоты.
