Тактический разведчик-бомбардировщик МиГ-25РБК (заводской индекс изделие «02К» стал узкоспециализированным стратосферным самолетом детальной радиотехнической разведки (РТР) и высокоточного бомбометания. Самолет проектировался для скрытного пассивного перехвата, пеленгации и анализа рабочих частот радиоэлектронных средств противника на всю глубину европейского ТВД.
Главным техническим отличием модификации «РБК» стала замена оптических и радиолокационных систем на мощный бортовой комплекс детальной РТР «Куб-3М». Самолет научили радиоэлектронному «слуху», позволяющему с высоты 20 километров вскрывать координатную сетку командных пунктов, узлов связи и позиционных районов ЗРК НАТО, одновременно сохраняя способность уничтожать их термостойкими бомбами ФАБ-500Т на скоростях 2.5 Маха.
Зачем создавали МиГ-25РБК: решение проблемы пассивной пеленгации ПВО
Оптические камеры (АФА) и РЛС бокового обзора («Сабля») отлично видят географические объекты, но не способны определить, какой именно тип ЗРК прикрывает объект и на каких радиочастотах работают его командные линии. В условиях жесткого радиоэлектронного противостояния НАТО советскому командованию требовалось знать точные характеристики излучения вражеских систем.
Инженеры ОКБ Микояна вместе с НИИ-17 (НПО «Вега») решили эту задачу интеграцией специализированной станции РТР:
- Станция детальной РТР «Куб-3М» (Куб-3ММ): пассивный комплекс разведки, который мгновенно перехватывает сигналы РЛС противника (Patriot, Hawk, Nike-Hercules), определяет их тип, режим работы, точные координаты и частотные каналы на дальностях до 200–300 километров.
- Скрытность и безопасность: станция «Куб-3М» работает в абсолютно пассивном режиме (ничего не излучая в эфир), что делает МиГ-25РБК невидимым для пассивных пеленгаторов противника при выполнении разведки вдоль границы.
- Мгновенный удар: получив координаты излучающего узла связи или командного пункта, экипаж мог сразу нанести по нему удар бомбами ФАБ-500Т с использованием комплекса «Пеленг-Д».
Экстерьер и особенности планера «изделия 02К»

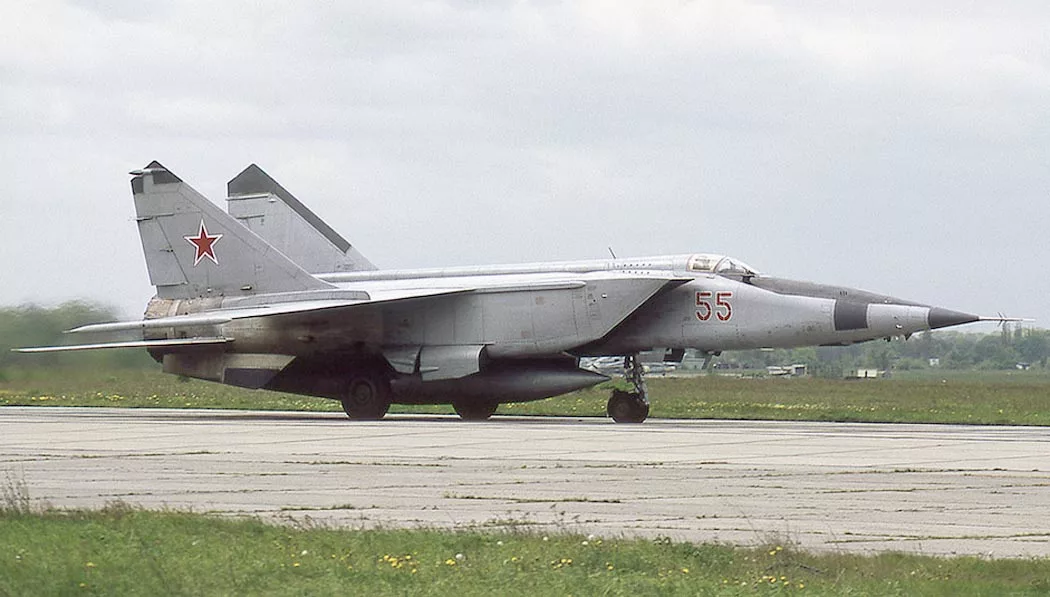

Внешне МиГ-25РБК отличается от других модификаций специфическими плоскими диэлектрическими панелями антенн станции «Куб-3М», расположенными по бокам и на нижней поверхности носового обтекателя фюзеляжа (вместо бортовых иллюминаторов РЛС «Сабля»).
Планер на 80% состоит из сварной нержавеющей стали ВНС. Из-за высокой чувствительности аппаратуры «Куб-3М» к температурным режимам система охлаждения СПРТ подает спиртоводную смесь («Массандру») непосредственно в блоки радиоприемников, нейтрализуя кинетический нагрев обшивки до +300 °C при полете на скоростях близких к 3 Махам.
Оборудование и вооружение разведчика-бомбардировщика МиГ-25РБК
Оснащение МиГ-25РБК подчинено задаче пассивной радиотехнической разведки и нанесения мгновенных ударов по вскрытым объектам противника.
- Станция детальной РТР «Куб-3М» (Куб-3ММ): многоканальный приёмно-аналитический комплекс для пеленгации, распознавания и записи параметров радиоэлектронных средств противника во всем частотном диапазоне.
- Прицельно-навигационный комплекс «Пеленг-Д» (Пеленг-1): импульсно-доплеровский комплекс с бортовой ЦВМ «Орбита» для автоматического сверхзвукового бомбометания на скорости 2.5 Маха по запрограммированным или вскрытым координатам.
- Термостойкое бомбовое вооружение: специальные фугасные авиабомбы ФАБ-500Т и ФАБ-500ТП, выдерживающие нагрев до +300 °C и скоростной напор на 2.5М.
- Балочные держатели МБД3-У2: 4 многозамковых держателя под фюзеляжем и крыльями для подвески до 8–10 бомб калибра 500 кг.
- Контрольное фотооборудование: один кадровый топографический фотоаппарат АФА-70М в носовом конусе для подтверждения результатов удара.
- Бортовой комплекс обороны: станция активных радиопомех РЭБ СПС-141 «Гвоздика» (или СПС-142/143) в хвостовом контейнере.
- Боевая нагрузка: нормальная масса бомб — 2 000 кг (4 × ФАБ-500Т), максимальная — до 4 000–5 000 кг (8–10 × ФАБ-500Т).

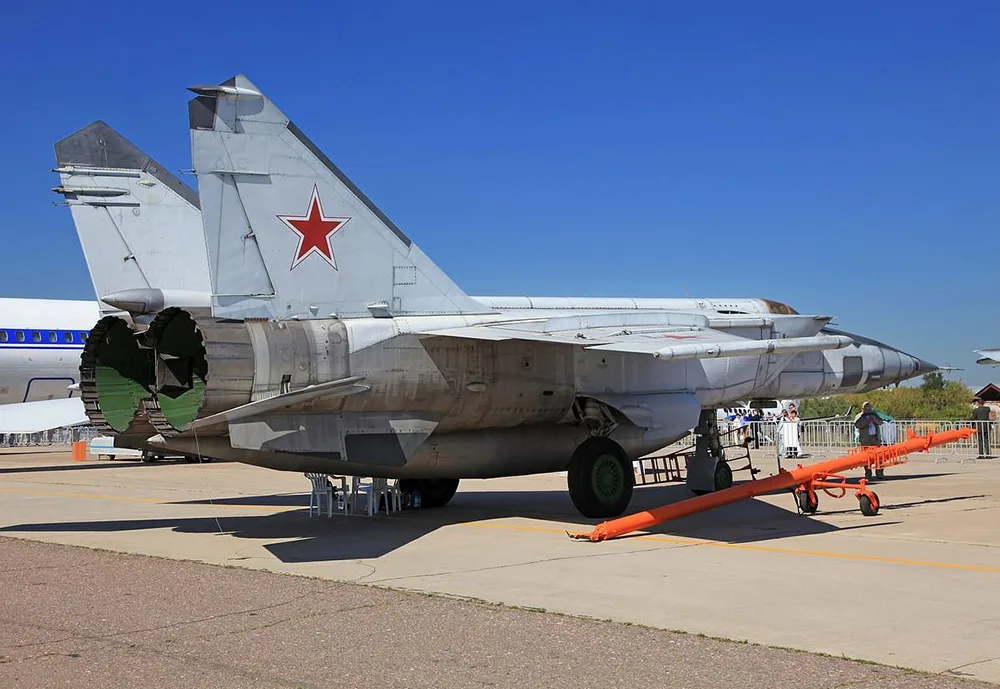

Технические характеристики МиГ-25РБК (изделие «02К»)
Параметры верифицированы по официальным эксплуатационным регламентам для серийных разведчиков-бомбардировщиков с двигателями Р-15Б-300:
- Класс: Высотный тактический разведчик-бомбардировщик РТР.
- Максимальная скорость без бомб: 3 000 км/ч (2.83 Маха).
- Максимальная скорость с бомбовой нагрузкой: 2 500 км/ч (2.35 Маха).
- Максимальная скорость у земли: 1 200 км/ч.
- Практический потолок с бомбами: 21 000 м.
- Практическая дальность: 1 860 км (на сверхзвуке) / до 2 400 км (на дозвуке).
- Максимальная взлетная масса (MTOW): 37 500 кг.
- Масса пустого самолета: 19 400 кг.
- Силовая установка: 2 × ТРДФ Р-15Б-300 (суммарная форсажная тяга 22 400 кгс / 220 кН).
МиГ-25РБК vs RF-4C Phantom II (ELINT): аудит платформ РТР
Ближайшим функциональным конкурентом МиГ-25РБК по задаче радиотехнической разведки является американский самолет McDonnell Douglas RF-4C Phantom II, оснащенный станцией РТР ALQ-91 / APR-25/38. Сопоставление этих платформ демонстрирует разницу подходов к ведению РТР.
| Параметр | МиГ-25РБК (изделие «02К») | RF-4C Phantom II (США) |
|---|---|---|
| Максимальная взлетная масса (MTOW) | 37 500 кг | 28 000 кг |
| Тяговооруженность (TWR) при MTOW | 0.60 (2 × Р-15Б-300) | 0.58 (2 × J79-GE-17) |
| Комплекс радиотехнической разведки | Пассивный комплекс «Куб-3М» (до 300 км) | Приемники ALQ-91 / APR-25 (до 150 км) |
| Высота и скорость ведения РТР | 20 000 м на скорости до 2.83 Маха | 3 000–10 000 м на скорости до 1.2 Маха |
| Ударные функции по вскрытым РЛС | Сброс 4 000 кг ФАБ-500Т на 2.35М | Отсутствуют (требуется вызов ударной группы) |
| Скрытность работы (пассивность) | 100% пассивный радиоприем | Пассивный прием с гибридной обработкой |
Расчет тяговооруженности при MTOW (0.60 у МиГ-25РБК против 0.58 у RF-4C) отражает схожую исходную энергетику, но кардинально разную тактическую эффективность. RF-4C со станцией ALQ-91 вел пеленгацию на средних высотах и уступал в глубине охвата территории. МиГ-25РБК с комплексом «Куб-3М» за счет высоты 20 км «просматривал» радиоэфир на 300 км вглубь территории НАТО, оставаясь недосягаемым для ЗРК и мгновенно уничтожая ключевые радиолокационные узлы врага бомбами ФАБ-500Т.
Вердикт: стратосферный радиопеленгатор
Тактический разведчик-бомбардировщик МиГ-25РБК (изделие «02К») — шедевр советской радиотехнической разведки. Интеграция пассивного комплекса «Куб-3М» с прицелом «Пеленг-Д» позволила Советскому Союзу получить универсальный самолет, способный незаметно вскрывать всю радиоэлектронную структуру ПВО НАТО и наносить по ней мгновенные разрушительные удары из стратосферы.
