Тактический разведчик-бомбардировщик МиГ-25РБФ (заводской индекс изделие «02Ф» стал одной из самых совершенных модификаций в линейке советских стратосферных разведчиков. Самолет проектировался как глубокая модернизация модели МиГ-25РБК для проведения детальной радиотехнической разведки (РТР) в условиях высокой плотности радиоэлектронных помех.
Главным инженерным смыслом создания версии «РБФ» стала замена станции РТР «Куб-3М» на принципиально новый цифровой панорамно-детальный комплекс радиотехнической разведки «Шар-25». Самолет научили мгновенно вскрывать цифровые и перестраиваемые по частоте РЛС НАТО нового поколения, сохраняя способность наносить по ним точечные удары термостойкими бомбами ФАБ-500Т на скоростях 2.5 Маха.
Зачем создавали МиГ-25РБФ: решение проблемы плотных радиоэлектронных сетей
К началу 1980-х годов системы ПВО стран НАТО получили цифровые автоматизированные пункты управления и зенитные комплексы с фазированными антенными решетками (ФАР), работавшие с высокой плотностью коротких сигналов. Старая аналоговая станция «Куб-3М» захлебывалась от обилия импульсов и не успевала обрабатывать сигналы в условиях плотного радиоэфира.
Инженеры ОКБ Микояна совместно с НИИ-17 (НПО «Вега») закрыли эту проблему интеграцией комплекса «Шар-25»:
- Цифровой комплекс РТР «Шар-25» (СРС-15): новая станция получила панорамный обзор, повышенную быстродействующую вычислительную мощность и расширенный частотный диапазон, обеспечивая одновременно панорамный поиск и детальный технический анализ сложных радиосигналов.
- Автоматическое распознавание ФАР и цифровых РЛС: «Шар-25» моментально пеленгует рабочие частоты, координаты и режимы работы перспективных ЗРК НАТО (Patriot, Improved Hawk) на расстояниях до 300+ километров.
- Мгновенный ответный удар: вскрыв точные координаты командного пункта или РЛС с ФАР, экипаж с помощью прицельного комплекса «Пеленг-Д» сбрасывал бомбы ФАБ-500Т с высоты 20 км с гарантированной выживаемостью.

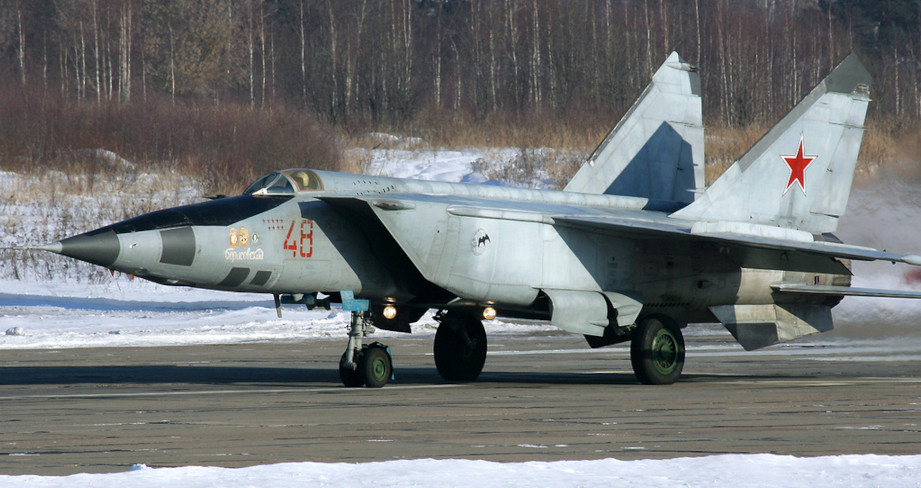

Экстерьер и особенности планера «изделия 02Ф»
Внешне МиГ-25РБФ практически повторяет силуэт своего предшественника МиГ-25РБК, но отличается конфигурацией плоских диэлектрических панелей (обтекателей антенн) комплекса «Шар-25», размещенных по бортам и на нижней поверхности носового конуса.
Планер на 80% состоит из сварной высокопрочной нержавеющей стали ВНС. Чтобы исключить сбои в работе цифровых вычислителей комплекса «Шар-25» от кинетического нагрева обшивки до +300 °C при полете на скоростях близких к 3 Махам, блоки аппаратуры омываются спиртоводной смесью («Массандрой») в системе СПРТ, а фюзеляжное топливо Т-6 используется в качестве первичного теплоносителя.
Оборудование и вооружение разведчика-бомбардировщика МиГ-25РБФ
Оснащение МиГ-25РБФ объединяет в себе цифровую панорамно-детальную радиотехническую разведку и функции стратосферного бомбардировщика.
- Цифровая станция РТР «Шар-25» (СРС-15): многоканальный цифровой комплекс для пассивного перехвата, пеленгации, измерения частотных параметров и записи координат РЛС ПВО и узлов связи противника.
- Прицельно-навигационный комплекс «Пеленг-Д» (Пеленг-1М): импульсно-доплеровский комплекс с бортовой ЦВМ «Орбита» для автоматического сверхзвукового бомбометания на скорости 2.5 Маха по занесенным или вскрытым координатам.
- Термостойкое бомбовое вооружение: специальные фугасные авиабомбы ФАБ-500Т и ФАБ-500ТП, выдерживающие кинетический нагрев корпуса до +300 °C и скоростной напор на 2.5М.
- Балочные держатели МБД3-У2: 4 многозамковых держателя под фюзеляжем и крыльями для подвески до 8–10 бомб калибра 500 кг.
- Оптическое фотооборудование: топографический кадровый аэрофотоаппарат АФА-70М в носовом конусе для контрольной фотосъемки целей.
- Бортовой комплекс обороны: станция активных радиопомех РЭБ СПС-141 «Гвоздика» (или СПС-151/152/153 «Лютик») в хвостовом контейнере.
- Боевая нагрузка: нормальная масса бомб — 2 000 кг (4 × ФАБ-500Т), максимальная — до 4 000–5 000 кг (8–10 × ФАБ-500Т).
Технические характеристики МиГ-25РБФ (изделие «02Ф»)
Параметры верифицированы по официальным эксплуатационным регламентам для серийных разведчиков-бомбардировщиков с двигателями Р-15Б-300:
- Класс: Высотный тактический разведчик-бомбардировщик РТР.
- Максимальная скорость без бомб: 3 000 км/ч (2.83 Маха).
- Максимальная скорость с бомбовой нагрузкой: 2 500 км/ч (2.35 Маха).
- Максимальная скорость у земли: 1 200 км/ч.
- Практический потолок с бомбами: 21 000 м.
- Практическая дальность: 1 860 км (на сверхзвуке) / до 2 400 км (на дозвуке).
- Максимальная взлетная масса (MTOW): 37 500 кг.
- Масса пустого самолета: 19 400 кг.
- Силовая установка: 2 × ТРДФ Р-15Б-300 (суммарная форсажная тяга 22 400 кгс / 220 кН).
МиГ-25РБФ vs RF-4C Phantom II (ELINT): аудит цифровых платформ РТР
Ближайшим функциональным конкурентом МиГ-25РБФ по задаче радиотехнической разведки является американский самолет McDonnell Douglas RF-4C Phantom II, оснащенный приемами РТР ALQ-91 / APR-25/38. Сопоставление этих платформ демонстрирует разницу подходов к ведению РТР.
| Параметр | МиГ-25РБФ (изделие «02Ф») | RF-4C Phantom II (США) |
|---|---|---|
| Максимальная взлетная масса (MTOW) | 37 500 кг | 28 000 кг |
| Тяговооруженность (TWR) при MTOW | 0.60 (2 × Р-15Б-300) | 0.58 (2 × J79-GE-17) |
| Комплекс радиотехнической разведки | Цифровой панорамный комплекс «Шар-25» | Приемники ALQ-91 / APR-25/38 |
| Высота и скорость ведения РТР | 20 000 м на скорости до 2.83 Маха | 3 000–10 000 м на скорости до 1.2 Маха |
| Ударные функции по вскрытым РЛС | Сброс 4 000 кг ФАБ-500Т на 2.35М | Отсутствуют (требуется вызов ударной группы) |
| Глубина просмотра радиоэфира | До 300+ км вглубь территории НАТО | До 150 км вдоль линии фронта |
Расчет тяговооруженности при MTOW (0.60 у МиГ-25РБФ против 0.58 у RF-4C) показывает сопоставимую энергетику, но кардинально разную глубинную эффективность. RF-4C вел радиотехническую разведку на средних высотах, рискуя быть сбитым современными ЗРК. МиГ-25РБФ с комплексом «Шар-25» за счет высоты 20 км мгновенно вскрывал цифровое радиоэлектронное поле ПВО НАТО, оставаясь недосягаемым для ЗРК и уничтожая ключевые радиолокационные узлы бомбами ФАБ-500Т.
Вердикт: вершины цифрового радиопеленга
Тактический разведчик-бомбардировщик МиГ-25РБФ (изделие «02Ф») — вершина развития советских стратосферных комплексов РТР. Интеграция цифровой станции «Шар-25» с прицелом «Пеленг-Д» позволила Советскому Союзу получить уникальный самолет, способный мгновенно вскрывать перспективные цифровые РЛС НАТО с ФАР и наносить по ним точечные разрушительные удары из стратосферы.
