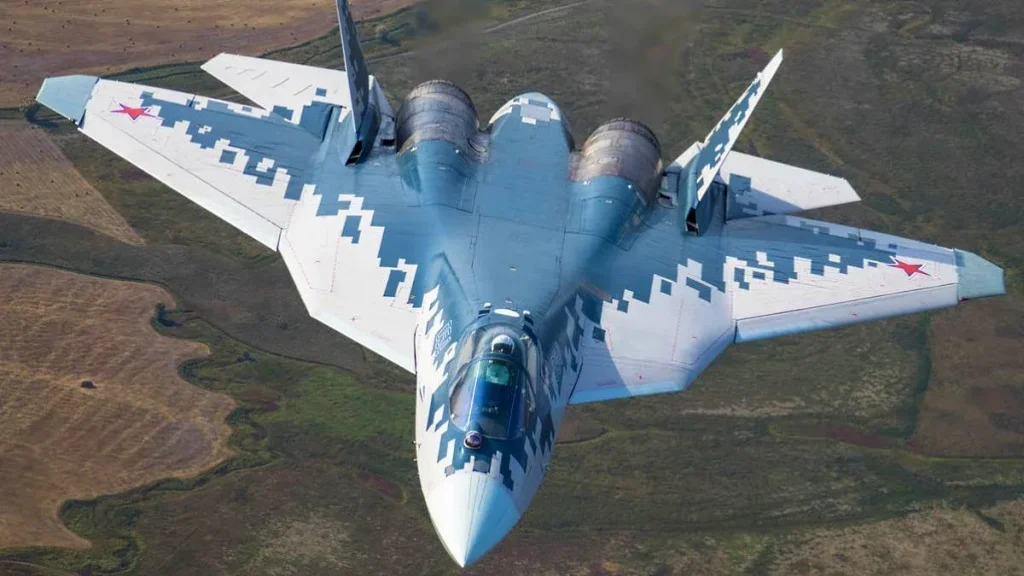

Многофункциональный истребитель 5-го поколения Су-57 (проектный шифр ОКБ Сухого — Т-50) представляет собой наиболее технологически сложный авиационный комплекс в истории Российского самолетостроения. Созданный для завоевания превосходства в воздухе и уничтожения наземных целей без вхождения в зону ПВО противника, этот самолет объединил в себе сниженную заметность, сверхманевренность, гибридный вектор тяги и интеллектуальную систему из пяти локаторов. Конструкторы реализовали концепцию, способную противостоять тяжелым зарубежным комплексам 5-го поколения в условиях современного технологического конфликта.
Экстерьер и геометрия: почему у Су-57 такой внешний вид
Внешний облик Су-57 продиктован требованиями снижения радиолокационной заметности. Инженеры не пытались сделать самолет «абсолютным невидимкой» в ущерб маневренности, а применили концепцию сбалансированной стелс-защиты. Фюзеляж получил уплощенное «сплюснутое» сечение с плавным сопряжением с крылом, образуя единый интегральный планер. Такая геометрия рассеивает волны вражеских РЛС в стороны и одновременно создает до 40% общей подъемной силы.
Все кромки крыла, наплывов, воздухозаборников и створок отсеков запараллелены под единые углы. Это приводит к тому, что сигналы вражеских локаторов отражаются строго в узкие безопасные секторы, снижая эффективную площадь рассеяния (ЭПР — главный показатель радиолокационной заметности). На передней кромке корневых наплывов крыла установлены поворотные наплывы — отклоняемые панели, сохраняющие управление по тангажу на углах атаки свыше 60 градусов. Вертикальное оперение сделано аномально компактным и цельноповоротным: кили отклонены во внешние стороны и поворачиваются целиком на оси, что снизило боковую заметность и массу планера.

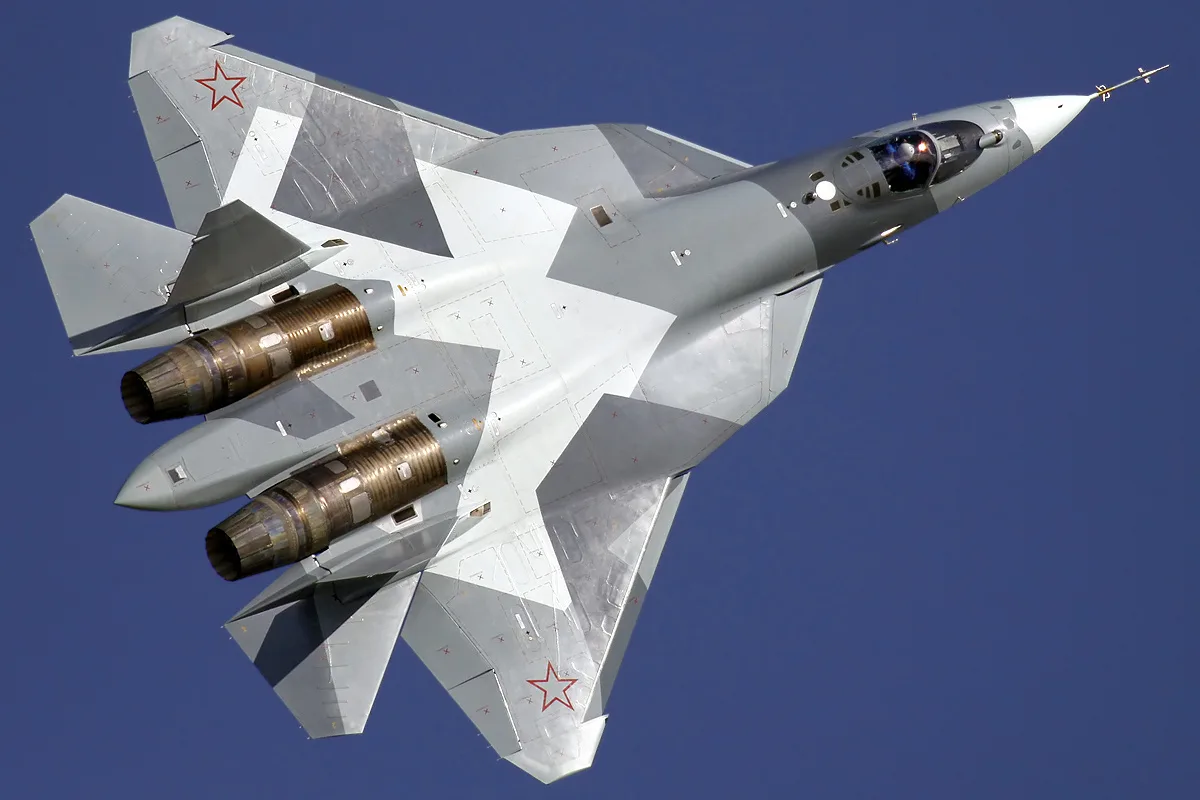

Технические характеристики Су-57
Параметры верифицированы по официальным эксплуатационным регламентам и техническим описаниям для серийных машин с двигателями первого этапа АЛ-41Ф1:
- Класс: Многофункциональный истребитель 5-го поколения.
- Максимальная скорость на высоте: 2 600 км/ч (Мах 2.45).
- Максимальная бесфорсажная скорость (Supercruise): Мах 1.3–1.6 (на двигателе первого этапа АЛ-41Ф1).
- Максимальная скорость у земли: 1 450 км/ч.
- Практический потолок: 20 000 м.
- Максимальная взлетная масса (MTOW): 35 500 кг.
- Силовая установка: 2 × ТРДДФ АЛ-41Ф1 (изделие 117) с 3D УВТ.
- Суммарная тяга на форсаже: 30 000 кгс.
Су-57 vs F-22A Raptor: аудит тяжелых комплексов 5-го поколения
Прямым конкурентом Су-57 по весовой категории (диапазон 35–38 тонн) и задачам завоевания превосходства в воздухе является американский истребитель 5-го поколения Lockheed Martin F-22A Raptor. Это столкновение двух концептуальных школ: американской узкоспециализированной стелс-платформы с плоскими соплами против Российского многофункционального комплекса с всеракурсным вектором тяги и круговым радиолокационным полем.
| Параметр | Су-57 (Россия) | F-22A Raptor (США) |
|---|---|---|
| Максимальная взлетная масса (MTOW) | 35 500 кг | 38 000 кг |
| Тяговооруженность при MTOW | 0.85 | 0.83 |
| Нагрузка на крыло при MTOW | 433 кг/м² | 463 кг/м² |
| Управление вектором тяги (УВТ) | Всеракурсное (3D УВТ) | Двухмерное (плоские сопла) |
Расчет энерговооруженности при максимальном взлетном весе (0.85 у Су-57 против 0.83 у F-22A) показывает близкий паритет двух платформ. Однако концептуальный подход разный. F-22A делает бескомпромиссную ставку на ультраминимальную ЭПР в передней полусфере за счет плоских сопел и изогнутых каналов. Конструкторы ОКБ Сухого осознанно пожертвовали максимальной невидимостью ради сохранения всеракурсного управления вектором тяги (3D УВТ) и выигрыша в ближнем маневренном бою, компенсировав уступку в стелсе установкой боковых антенных решеток.

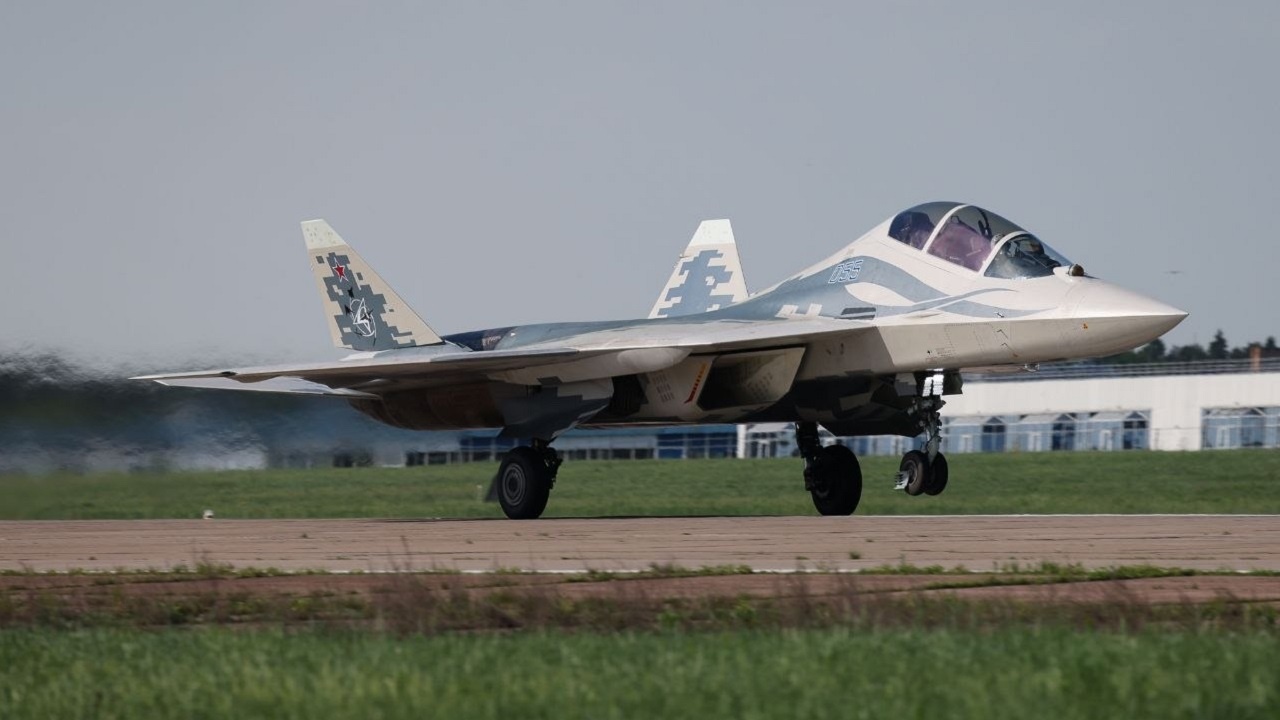

Инженерные особенности Су-57: АФАР «Белка», поворотные наплывы и 3D-вектор
Главным техническим узлом Су-57 стала распределенная система радиоэлектронного оборудования Н036 «Белка». В отличие от монолитных локаторов прошлого, на борту установлены сразу 5 активных фазированных антенных решеток (АФАР): основная носовая решетка, два боковых локатора в носовой части фюзеляжа (обеспечивающие угол обзора 120 градусов) и две антенны L-диапазона в носках крыла для обнаружения стелс-целей противника. В связке с моторами АЛ-41Ф1, оснащенными всеракурсными отклоняемыми соплами, и цифровой электродистанционной системой управления (ЭДСУ), планер сохраняет устойчивость в любых маневрах, выходя из критических углов атаки за счет работы поворотных наплывов.
Вооружение и внутрифюзеляжные отсеки
Для сохранения малой заметности основное вооружение Су-57 размещается во внутренних отсеках планера. В центре фюзеляжа устроены два тандемных грузовых отсека длиной более 4 метров, вмещающих до четырех ракет средней дальности РВВ-СД (Р-77М) или крылатых ракет Х-59МК2. По бокам фюзеляжа под наплывами крыла размещены два каплевидных отсека для маневренных ракет ближнего боя РВВ-МД (Р-74М2). Встроенный артиллерийский комплекс представлен 30-мм скорострельной пушкой 9А1-4071К с автономным жидкостным охлаждением ствола, прикрытой перед стрельбой поворотной заслонкой.
Вердикт: сбалансированный комплекс 5-го поколения
Су-57 представляет собой рационально спроектированную боевую платформу 5-го поколения, где требование снижения заметности не привело к утере сверхманевренности. Пойдя на осознанный компромисс в уровне ЭПР ради сохранения всеракурсного вектора тяги и дальности, инженеры ОКБ Сухого создали многофункциональный истребитель, способный вежливо парировать сильные стороны любых зарубежных конкурентов.
