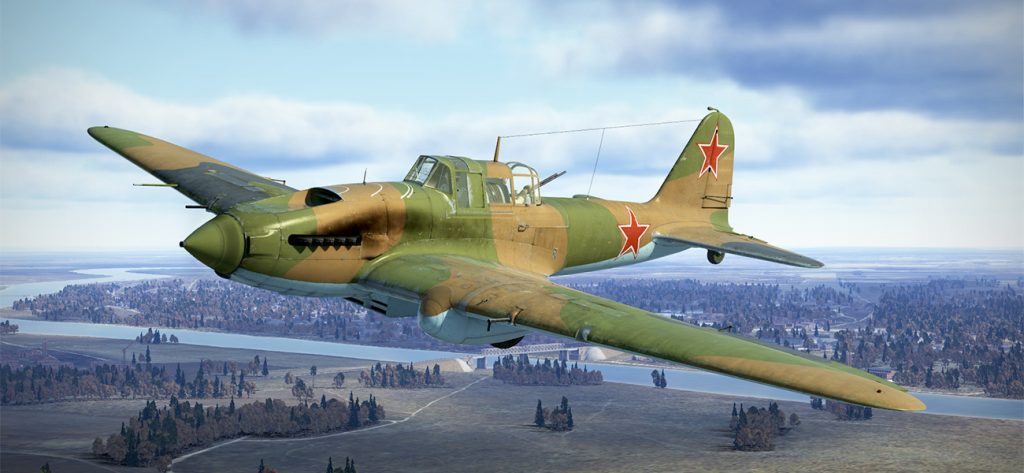

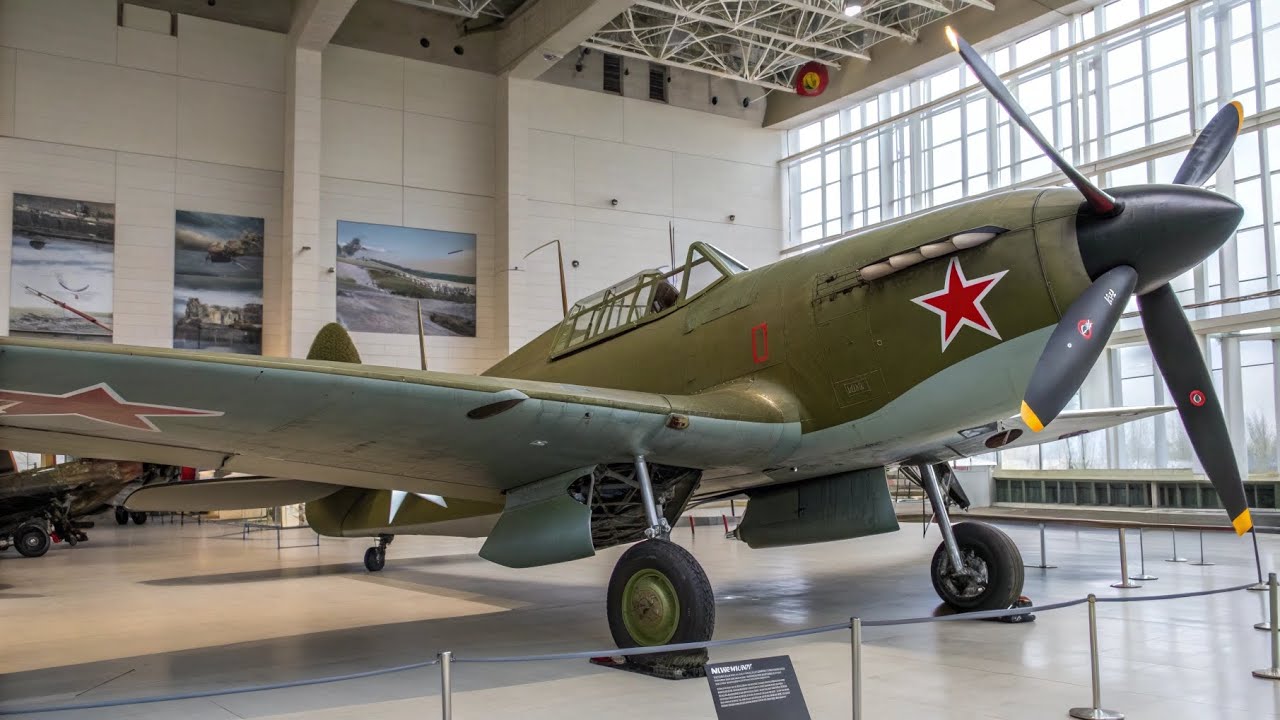

Штурмовик Ил-2 — это самый массовый боевой самолет в истории мировой авиации, заслуживший народное прозвище «Горбатый» за характерный изломанный силуэт бронированного капота и кабины. Изначальная концепция одноместного штурмовика столкнулась с тяжелейшими боевыми потерями из-за атак истребителей с задней полусферы. Чтобы защитить уязвимую заднюю полусферу, конструкторам ОКБ С. В. Ильюшина пришлось в условиях фронта экстренно добавлять второе рабочее место для стрелка. Это решение вызвало опасный сдвиг центровки назад, угрожавший потерей продольной устойчивости. Чтобы вернуть машине балансировку без остановки заводов и переделки технологической оснастки, инженеры применили гениальное геодезическое решение — сдвинули консоли крыла на 15 градусов назад («крыло со стрелкой»). Так штурмовик прошел путь от уязвимого одиночки до совершенной двухместной машины прорыва.
История создания
В преддверии Великой Отечественной войны советская военная доктрина делала ставку на скоростные бомбардировщики и легкие штурмовики. Однако первые же месяцы боевых действий показали, что самолеты без кругового бронирования сгорают от зенитного огня и истребителей люфтваффе за считанные боевые вылеты. Создателю машины Сергею Ильюшину была поставлена государственная задача: спроектировать ультимативный штурмовик, способный работать на бреющем полете, не обращая внимания на пулеметный огонь пехоты и малокалиберную зенитную артиллерию. Так родился бронированный первенец БШ-2, переименованный затем в Ил-2. Программа развивалась в условиях эвакуации заводов на восток, где конструкторам приходилось на ходу решать задачи фронтовой доработки планера, совмещая массовое производство с устранением критических дефектов первых серий.
Эволюция штурмовика Ил-2
| Модификация | Годы серии | Экипаж | Силовая установка | Максимальная взлетная масса (MTOW) | Вооружение (основное) | Максимальная скорость у земли |
|---|---|---|---|---|---|---|
| Ил-2 (Одноместный) | 1941 – 1942 | 1 человек | АМ-38 (1 600 л.с.) | 5 310 кг | 2 × 20-мм пушки ВЯ-23 (или ШВАК), 2 × пулемета ШКАС, до 400 кг бомб / РС | 426 км/ч |
| Ил-2М (Двухместный) | 1943 | 2 человека | АМ-38Ф (1 720 л.с.) | 6 160 кг | 2 × ВЯ-23, 2 × ШКАС, пулемет УТТВ (стрелок), до 600 кг бомб / ПТАБ / РС | 410 км/ч |
| Ил-2М3 («Крыло со стрелкой») | 1943 – 1945 | 2 человека | АМ-38Ф (1 720 л.с.) | 6 380 кг | 2 × ВЯ-23 (или НС-37), 2 × ШКАС, пулемет УТТВ, до 600 кг бомб / ПТАБ / РС | 414 км/ч |
Эта таблица наглядно показывает эволюцию штурмовика: рост взлетной массы из-за появления второго члена экипажа и бронезащиты хвоста, компенсация мощности форсированным мотором АМ-38Ф и устранение проблемы центровки за счет перехода на «крыло со стрелкой» в финальной версии М3.
Одноместный Ил-2 (1941 год) — Ставка на броню без защиты хвоста
Зачем создавался: Прорыв эшелонированной обороны противника и уничтожение живой силы и техники на переднем крае.
Что решалось: Требовалось защитить двигатель, топливные баки и летчика от пулеметного огня с земли.
Как решено: Инженеры создали уникальный несущий бронекорпус (броневанну), ставший силовым элементом фюзеляжа. Одноместная кабина полностью закрывалась бронелистами и бронестеклом.
Что вышло: Революционный «летающий танк», обладавший мощной защитой спереди и снизу, но абсолютно беззащитный сзади. Отсутствие заднего стрелка приводило к катастрофическим потерям от немецких истребителей, заходивших в хвост.

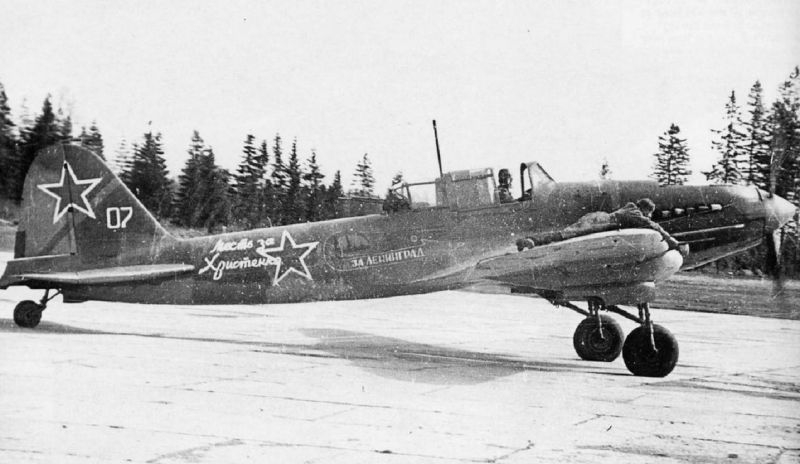

Двухместный Ил-2М (1943 год) — Появление огневой точки
Зачем создавался: Защита штурмовиков в боевых вылетах от атак истребителей противника из задней полусферы.
Что решалось: Катастрофический уровень потерь одиночных машин требовал срочного введения огневой защиты хвоста.
Как решено: Позади пилота в срочном порядке вырезали вторую кабину для стрелка, установив открытую или полузакрытую пулеметную установку УТТВ с 12.7-мм пулеметом УБТ и бронеплитой сзади.
Что вышло: Выживаемость штурмовиков резко возросла, но добавление тяжелого заднего оборудования сместило центр масс назад, создав опасную заднюю центровку и ухудшив управляемость.
Ил-2М3 (1944 год) — «Крыло со стрелкой» и балансировка планера
Зачем создавался: Устранение последствий смещения центровки на двухместных машинах без остановки серийного конвейера.
Что решалось: Требовалось вернуть штурмовику стабильность по тангажу и облегчить пилотирование уставшим экипажам.
Как решено: Инженеры применили гениальное геодезическое решение: оставив центроплан на месте, они отвекли консоли крыла назад по передней кромке на 15 градусов («крыло со стрелкой»). Это сместило центр подъемной силы назад вслед за сместившимся центром масс, полностью восстановив продольную балансировку.
Что вышло: Идеально сбалансированная серийная модификация штурмовика, ставшая стандартом победного финала войны.
Внешний вид и аэродинамика (Эволюция геометрии)
Внешний облик Ил-2 прошел через жесткую трансформацию, продиктованную фронтовой необходимостью. Ранний одноместный штурмовик имел заниженный носовой капот и гладкую линию фонаря кабины. С появлением двухместной версии геометрия фюзеляжа кардинально изменилась: за кабиной пилота вырос массивный уступ бронекапсулы стрелка и защитный козырек его установки, из-за чего силуэт машины приобрел характерный ступенчатый излом. Низкий моторный капот переходил в тяжелый горб кабины летчика и возвышение над стрелком — так родился знаменитый строевой образ «Горбатого».
Аэродинамика машины была подчинена не скорости, а стабильности на бреющем полете. Прямое крыло большой площади обеспечивало высокую подъемную силу на малых высотах, позволяя штурмовику сглаживать термическую болтанку у земли. На поздней модификации Ил-2М3 введение стреловидности консолей на 15 градусов позволило исправить центровку без пересчета всей аэродинамической схемы планера, сохранив технологичность производства в условиях эвакуации.
Инженерные вызовы и решения (Хронология войны)
Создание и доработка Ил-2 на фронте представляли собой непрерывную цепь преодоления критических инженерных ограничений:
- Вызов 1 (Вес брони и прочность каркаса): Если бы стальную броню навешивали поверх обычного дюралевого каркаса, штурмовик стал бы тяжелее на тонну и потерял способность нести боевую нагрузку. Решение: инженеры объединили броню в единый несущий каркас. Бронекорпус (броневанна) толщиной от 4 до 12 мм одновременно защищал экипаж и мотор и сам воспринимал изгибающие нагрузки фюзеляжа.
- Вызов 2 (Защита хвоста и потеря устойчивости): Добавление второго члена экипажа спасало от истребителей, но убивало центровку. Решение: сдвиг консолей крыла на 15 градусов назад на версии Ил-2М3 без изменения технологической оснастки центроплана.
- Вызов 3 (Борьба с танковой броней): Пушечное вооружение ранних машин не справлялось с лобовой броней новых немецких танков. Решение: разработка и массовое внедрение кумулятивных авиабомб ПТАБ, сбрасываемых кассетами и прожигавших броню немецких панцеров сверху.
Вооружение штурмовика (Эволюция арсенала)
Огневая мощь Ил-2 эволюционировала вместе с требованиями фронта. В крыльевых консолях ранних машин стояли пушки ШВАК или ВЯ-23, дополненные пулеметами ШКАС. Для борьбы с бронетехникой на поздних этапах штурмовик получил мощные 37-мм пушки НС-37 в подвесных гондолах. Главным противотанковым оружием победы стали мелкие кумулятивные бомбы ПТАБ-2.5-1.5, которые укладывались в бомболюки сотнями штук и при ковровом сбросе гарантированно поражали немецкие танковые клинья. Для ударов по площадям применялись реактивные снаряды РС-82 и РС-132, а задняя полусфера защищалась 12.7-мм пулеметом УТТВ.
Вердикт: ультимативный штурмовик победы
Ил-2М3 «Горбатый» представляет собой триумф весовой дисциплины и инженерного компромисса, подчиненного жесткой логике фронтового выживания. Пожертвовав скоростью и маневренностью ради интегрального несущего бронекорпуса, конструкторы создали машину, доказавшую, что под шквальным зенитным огнем побеждает не тот, кто быстрее уходит от атаки, а тот, кто способен нести броню и возвращаться с пробитым крылом. Пройдя тяжелейший путь эволюции от уязвимого одиночки до сбалансированного двухместного штурмовика со «стреловидным» крылом, Ил-2 навсегда вошел в историю как абсолютный символ штурмовой авиации Второй мировой войны, ставший самым массовым боевым самолетом планеты.
