Фронтовой бомбардировщик Су-34 представляет собой многофункциональный авиационный комплекс поколения 4++, созданный для замены стареющего парка самолетов Су-24М. Разработанный в ОКБ Сухого, этот тяжелогрузный ударный самолет эксклюзивно производится на Новосибирском авиационном заводе (НАЗ) имени В. П. Чкалова. В строевой среде и среди техников за характерную форму носового обтекателя и широкую кабину машина получила прочное прозвище «Утёнок» (или «Утка»). Конструкторам удалось объединить в одной платформе свойства фронтового бомбардировщика, тяжелого истребителя и штурмовика, способного наносить точечные удары в условиях сильного противодействия средств радиоэлектронной борьбы (РЭБ) и ПВО противника.
Экстерьер и геометрия: почему у Су-34 «утиный нос»

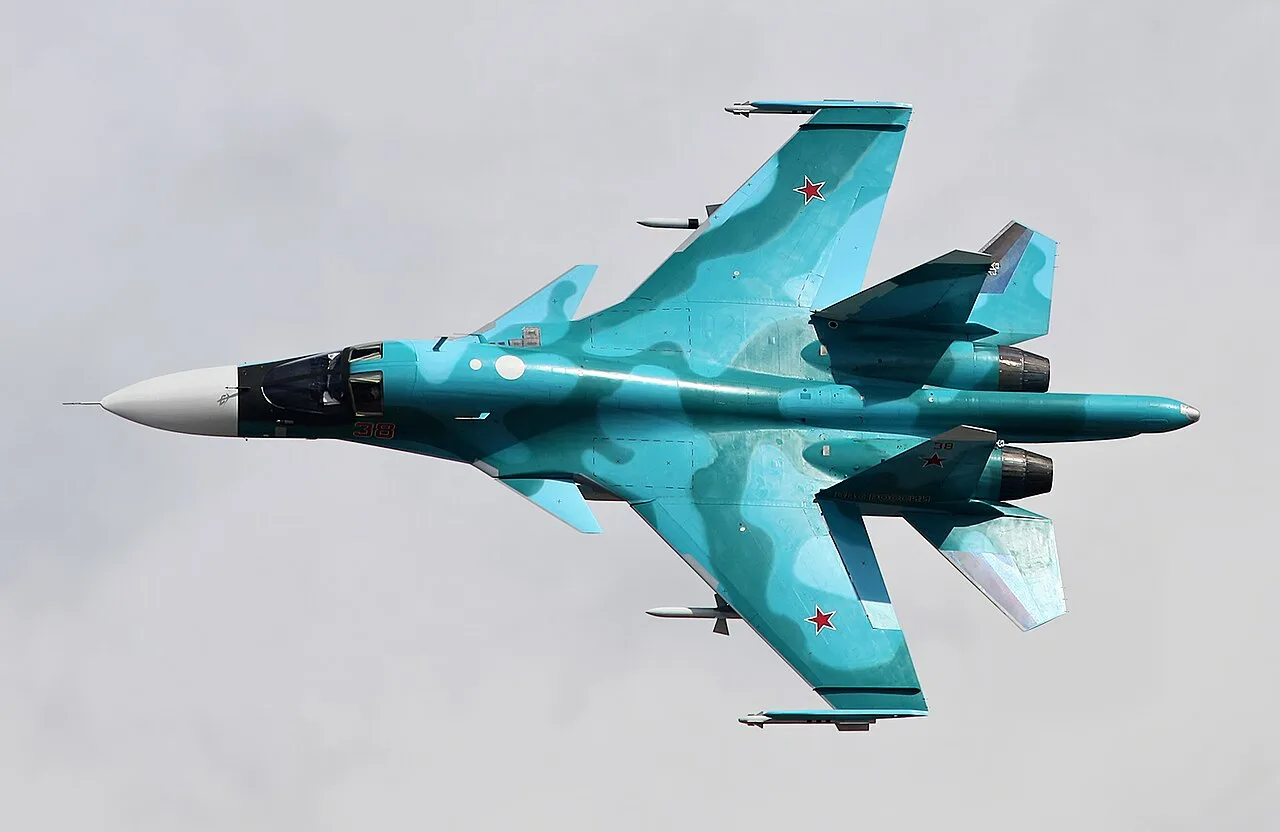

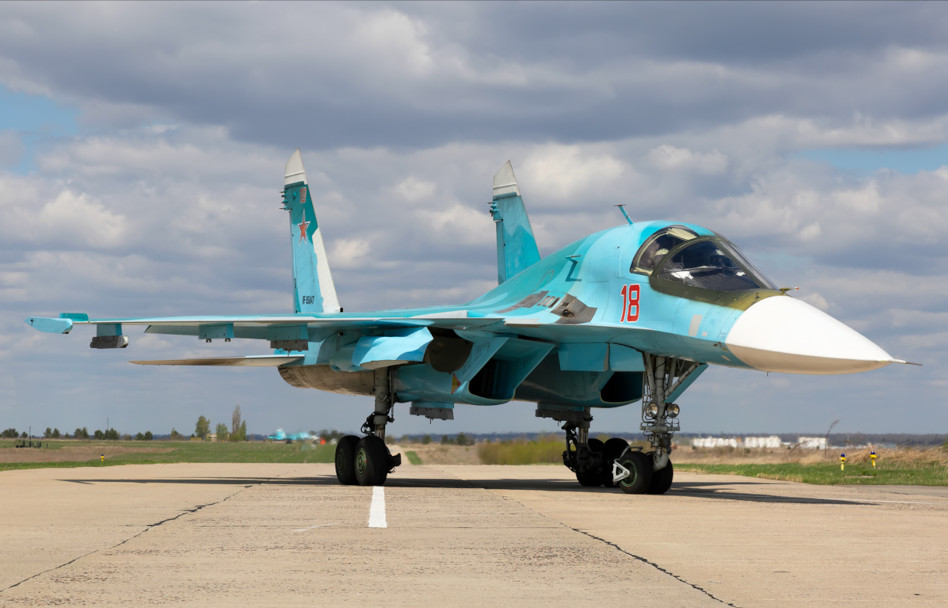

Внешний облик Су-34 кардинально отличается от классических истребителей семейства Су-27, выступавших его технологической основой. Главная черта планера — приплюснутый плоский носовой обтекатель с эллиптическим сечением и острыми боковыми кромками, придающий машине узнаваемый «утиный» силуэт. Такая форма продиктована не эстетикой, а необходимостью размещения в носу мощной бортовой радиолокационной станции Ш-141 с плоской фазированной антенной решеткой и обеспечения аэродинамического сопряжения с широкой кабиной пилотов.
В отличие от большинства боевых самолетов, экипаж Су-34 (летчик и штурман-оператор) размещается не друг за другом, а параллельно, плечом к плечу. Это потребовало расширения передней части фюзеляжа, образующего единую силовую конструкцию с передним горизонтальным оперением (ПГО). ПГО выполняет важнейшую аэродинамическую функцию: при полете на предельно малых высотах в плотном турбулентном воздухе передние крылышки автоматически гасят раскачку планера, снижая утомляемость экипажа. В хвостовой части фюзеляжа между мотогондолами установлен длинный «ласт» — хвостовой контейнер, где размещены вспомогательная силовая установка (ВСУ) ТА-14, дополнительный топливный бак и радиолокатор заднего обзора.
Технический профиль Су-34
Параметры верифицированы по официальным эксплуатационным регламентам и техническим описаниям Новосибирского авиазавода имени Чкалова для серийных машин с двигателями АЛ-31ФМ1:
- Класс: Многофункциональный фронтовой бомбардировщик поколения 4++.
- Максимальная скорость на высоте: 1 900 км/ч (Мах 1.8).
- Максимальная скорость у земли: 1 400 км/ч.
- Практический потолок: 14 650 м (при MTOW).
- Максимальная взлетная масса (MTOW): 45 100 кг.
- Силовая установка: 2 × ТРДДФ АЛ-31Ф1М (АЛ-31ФМ1).
- Суммарная тяга на форсаже: 27 000 кгс (2 × 13 500 кгс).
Су-34 vs F-15E Strike Eagle: аудит ударных комплексов
Прямым конкурентом Су-34 по весовой категории (диапазон 36–45 тонн) и задачам нанесения точечных ударов в глубине обороны является американский двухместный истребитель-бомбардировщик McDonnell Douglas F-15E Strike Eagle. Это сравнение двух разных подходов: американской концепции доработки готового тяжелого истребителя подвесными контейнерами против Российского подхода по созданию специализированного бронированного бомбардировщика с интегральной кабиной.
| Параметр | Су-34 «Утёнок» (Россия) | F-15E Strike Eagle (США) |
|---|---|---|
| Максимальная взлетная масса (MTOW) | 45 100 кг | 36 700 кг |
| Тяговооруженность при MTOW | 0.60 (при нормальном весе — 0.71) | 0.72 |
| Максимальная боевая нагрузка | до 12 000 кг | до 10 400 кг |
| Бронирование кабины экипажа | Цельносварная титановая капсула (17 мм) | Отсутствует (накладная броня) |
Расчет тяговооруженности при максимальном взлетном весе (0.60 у Су-34 против 0.72 у F-15E) отражает более тяжелый силовой набор Российского бомбардировщика. Су-34 заметно тяжелее за счет сплошного бронирования и огромного фюзеляжного запаса топлива (12 тонн без подвесных баков), что дает ему возможность работать на малых высотах под огнем МЗА без внешних баков. F-15E быстрее в наборе высоты, но существенно уступает Су-34 в защищенности экипажа и дальности автономного полета у земли.
Инженерный узел: титановая броневанна, наддув СКВ и бытовой комфорт
Главным защитным узлом Су-34 выступает цельносварная титановая бронекабина толщиной 17 мм. Капсула весом около 1,5 тонн полностью закрывает пилотов, расходный топливный бак и элементы гидравлики, выдерживая прямые попадания снарядов калибра 23 мм и осколков зенитных ракет. Остекление фонаря кабины также выполнено из многослойных титановых и броневых блоков.
С титановой капсулой тесно завязана уникальная система кондиционирования воздуха (СКВ). В отличие от классических истребителей, где давление в кабине снижается с набором высоты и заставляет пилотов дышать через тугие маски, СКВ Су-34 непрерывно нагнетает воздух высокого давления. При полете бомбардировщика на высоте 10 000 метров система поддерживает внутри гермокабины «кабинную высоту», эквивалентную всего 2 000–2 400 метрам над уровнем моря. Это давление является абсолютно естественным для органов дыхания: экипаж не испытывает гипоксии и во время длительных 8–10 часовых перелетов с дозаправками выполняет полет в обычных шлемофонах без использования зажимающих лицо кислородных масок.
Скомпонованная «плечом к плечу» кабина создала беспрецедентный уровень бытовой эргономики: высота и глубина пространства позволяют пилотам вставать в полный рост за креслами для разминки. В задней части кабины монтируются портативный туалетный блок и системный разогреватель пищи, что ликвидировало проблему физического истощения экипажа на сверхдальних маршрутах.
Вооружение и комплекс УМПК
Су-34 обладает 12 точками внешней подвески, способными нести до 12 тонн боевой нагрузки. Главным оружием самолета на современном этапе стали фугасные и бетонобойные авиабомбы (ФАБ-500, ФАБ-1500, ФАБ-3000), оснащенные управляемыми модулями планирования и коррекции (УМПК). Комплекс УМПК с раскладным крылом и спутниковым наведением превращает свободно падающие бомбы в высокоточные планирующие боеприпасы, позволяя Су-34 сбрасывать их за 60–70 километров до цели, не входя в зону действия ЗРК средней дальности.
Для высокоточных ударов бомбардировщик использует управляемые ракеты Х-29, противорадиолокационные Х-31П, противокорабельные Х-35 и корректируемые бомбы КАБ-500/1500. Воздушную защиту обеспечивают ракеты средней дальности РВВ-СД (Р-77-1) и ракеты ближнего боя Р-73. Встроенное артиллерийское вооружение — 30-мм скорострельная пушка ГШ-30-1.
Вердикт: универсальный хребет Новосибирской школы
Су-34 «Утёнок» представляет собой выдающийся пример специализированного ударного самолета, где тяжелое титановое бронирование сочетается с высокими аэродинамическими качествами планера и разрушительной мощью комплексов УМПК. Выпускаемый на заводе имени Чкалова, этот бомбардировщик доказал концепцию тяжелой бронированной машины, способной в одиночку или в группе решать задачи изоляции поля боя и уничтожения защищенной инфраструктуры противника.
