Самолет радиотехнической разведки и разведчик-бомбардировщик МиГ-25РБТ (заводской индекс изделие «02Т») стал одной из самых массовых и эффективных модификаций в линейке советских стратосферных разведчиков. Самолет проектировался для ведения широкополосной пассивной радиотехнической разведки (РТР) и набора точных координат радиоэлектронных средств противника.
Главным инженерным смыслом создания версии «РБТ» стала замена станций РТР прошлых поколений («Ромб» и «Вал») на более мощный и широкодиапазонный комплекс радиотехнической разведки СРС-14 «Тангаж». Самолет научили мгновенно пеленговать и классифицировать сигналы сразу сотен импульсных и непрерывных РЛС НАТО, сохраняя способность наносить по ним точечные удары бомбами ФАБ-500Т на скоростях 2.5 Маха.
Зачем создавали МиГ-25РБТ: решение проблемы комплексного радиообзора
К концу 1970-х годов группировки ВВС и ПВО НАТО в Западной Европе создали гигантскую распределенную сеть радиолокационных станций различного назначения. Старые советские станции РТР работали в узких частотных диапазонах, из-за чего для полной картины радиолокационного поля НАТО требовалось отправлять в вылет несколько самолетов с разной аппаратурой.
Инженеры ОКБ Микояна совместно с ЦНИРТИ решили эту задачу интеграцией станции «Тангаж»:
- Широкополосный комплекс РТР «Тангаж» (СРС-14 / СПО-14): станция перекрывает сверхширокий диапазон радиочастот, обеспечивая одновременно первичный поиск, пеленгацию и детальный технический анализ любых работающих радиоизлучающих средств НАТО.
- Автоматическая заборная память: аппаратура «Тангаж» фиксирует несущую частоту, частоту повторения импульсов и структуру сигнала, сверяя их с занесенной в память базой данных ЗРК противника (Patriot, Hawk, Nike-Hercules).
- Пассивный ударный комплекс: оставаясь полностью невидимым для средств радиопеленгации НАТО, МиГ-25РБТ вскрывает позиции ПВО с расстояния в сотни километров и с помощью комплекса «Пеленг-Д» сбрасывает бомбы ФАБ-500Т точно на командный пункт или антенный пост.

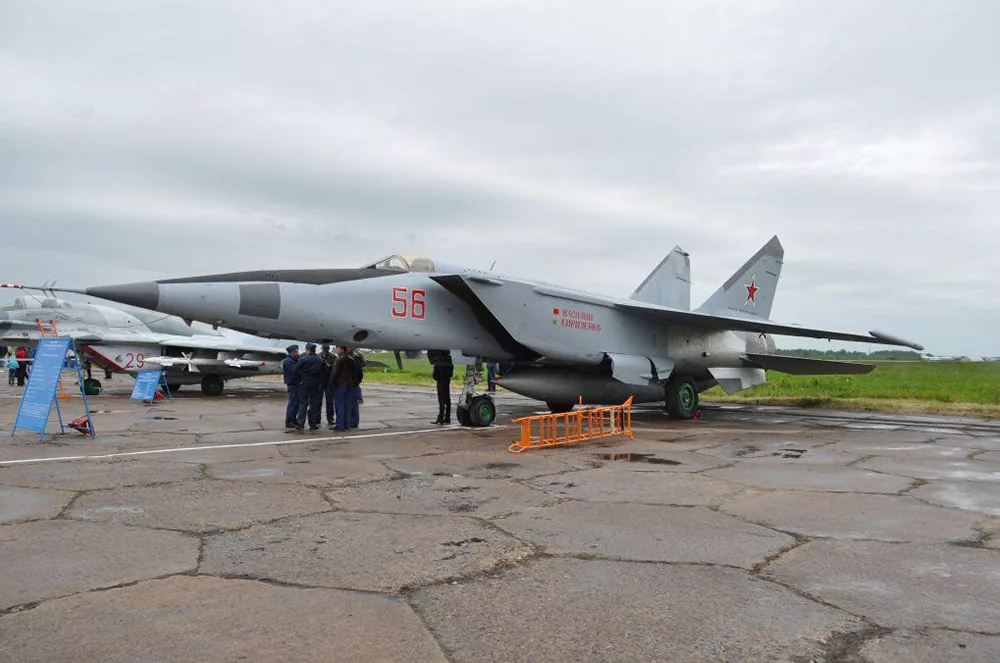

Экстерьер и особенности планера «изделия 02Т»
Внешне МиГ-25РБТ отличают характерные трапециевидные боковые диэлектрические панели (обтекатели антенн) станции «Тангаж», размещенные на левом и правом бортах носовой части фюзеляжа за кабиной пилота.
Планер на 80% состоит из сварной высокопрочной нержавеющей стали ВНС. Для защиты чувствительной микроэлектроники комплекса «Тангаж» от кинетического нагрева обшивки до +300 °C при полете на скоростях близких к 3 Махам, блоки аппаратуры омываются спиртоводной смесью («Массандрой») в системе СПРТ, а фюзеляжное топливо Т-6 используется в качестве первичного хладагента.
Оборудование и вооружение самолета радиотехнической разведки МиГ-25РБТ
Оснащение МиГ-25РБТ объединяет в себе широкополосную радиотехническую разведку и функции стратосферного бомбардировщика.
- Станция радиотехнической разведки «Тангаж» (СРС-14 / СПО-14): широкополосный автоматизированный комплекс для пассивного перехвата, пеленгации, измерения частотных параметров и записи координат РЛС ПВО и узлов связи противника.
- Прицельно-навигационный комплекс «Пеленг-Д» (Пеленг-1М): импульсно-доплеровский комплекс с бортовой ЦВМ «Орбита» для автоматического сверхзвукового бомбометания на скорости 2.5 Маха по занесенным координатам.
- Термостойкое бомбовое вооружение: специальные фугасные авиабомбы ФАБ-500Т и ФАБ-500ТП, выдерживающие кинетический нагрев корпуса до +300 °C и скоростной напор на 2.5М.
- Балочные держатели МБД3-У2: 4 многозамковых держателя под фюзеляжем и крыльями для подвески до 8–10 бомб калибра 500 кг.
- Оптическое фотооборудование: топографический кадровый аэрофотоаппарат АФА-70М в носовом конусе для контрольной фотосъемки целей.
- Бортовой комплекс обороны: станция активных радиопомех РЭБ СПС-141 «Гвоздика» (или СПС-151/152/153 «Лютик») в хвостовом контейнере.
- Боевая нагрузка: нормальная масса бомб — 2 000 кг (4 × ФАБ-500Т), максимальная — до 4 000–5 000 кг (8–10 × ФАБ-500Т).

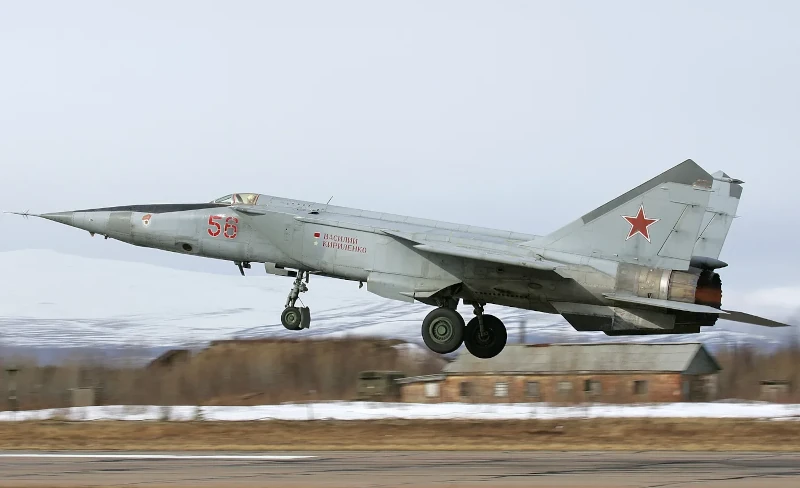

Технические характеристики МиГ-25РБТ (изделие «02Т»)
Параметры верифицированы по официальным эксплуатационным регламентам для серийных разведчиков-бомбардировщиков с двигателями Р-15Б-300:
- Класс: Высотный самолет радиотехнической разведки и бомбардировщик.
- Максимальная скорость без бомб: 3 000 км/ч (2.83 Маха).
- Максимальная скорость с бомбовой нагрузкой: 2 500 км/ч (2.35 Маха).
- Максимальная скорость у земли: 1 200 км/ч.
- Практический потолок с бомбами: 21 000 м.
- Практическая дальность: 1 860 км (на сверхзвуке) / до 2 400 км (на дозвуке).
- Максимальная взлетная масса (MTOW): 37 500 кг.
- Масса пустого самолета: 19 250 кг.
- Силовая установка: 2 × ТРДФ Р-15Б-300 (суммарная форсажная тяга 22 400 кгс / 220 кН).
МиГ-25РБТ vs RF-4C Phantom II (ELINT): аудит платформ РТР
Ближайшим функциональным конкурентом МиГ-25РБТ по задаче радиотехнической разведки является американский самолет McDonnell Douglas RF-4C Phantom II, оснащенный приемами РТР ALQ-91 / APR-25. Сопоставление этих платформ демонстрирует разницу подходов к ведению РТР.
| Параметр | МиГ-25РБТ (изделие «02Т») | RF-4C Phantom II (США) |
|---|---|---|
| Максимальная взлетная масса (MTOW) | 37 500 кг | 28 000 кг |
| Тяговооруженность (TWR) при MTOW | 0.60 (2 × Р-15Б-300) | 0.58 (2 × J79-GE-17) |
| Комплекс радиотехнической разведки | Широкополосная станция «Тангаж» (СРС-14) | Приемники ALQ-91 / APR-25/38 |
| Высота и скорость ведения РТР | 20 000 м на скорости до 2.83 Маха | 3 000–10 000 м на скорости до 1.2 Маха |
| Ударные функции по вскрытым РЛС | Сброс 4 000 кг ФАБ-500Т на 2.35М | Отсутствуют (требуется вызов ударной группы) |
| Глубина просмотра радиоэфира | До 300 км вглубь территории НАТО | До 150 км вдоль линии фронта |
Расчет тяговооруженности при MTOW (0.60 у МиГ-25РБТ против 0.58 у RF-4C) показывает сопоставимую энергетику, но кардинально разную глубинную эффективность. RF-4C вел радиотехническую разведку на средних высотах в зонах уязвимости от ЗРК. МиГ-25РБТ со станцией «Тангаж» за счет высоты 20 км просматривал радиоэфир на всю глубину европейского ТВД, мгновенно вычислял координаты ЗРК НАТО и уничтожал их бомбами ФАБ-500Т без риска быть сбитым.
Вердикт: универсальный стратосферный радиопеленгатор
Самолет радиотехнической разведки МиГ-25РБТ (изделие «02Т») — вершина развития советских широкополосных разведчиков. Интеграция станции «Тангаж» с прицелом «Пеленг-Д» позволила Советскому Союзу получить универсальный самолет, способный за один вылет вскрывать комплексную радиоэлектронную структуру ПВО НАТО и наносить по ней точечные удары из стратосферы.
