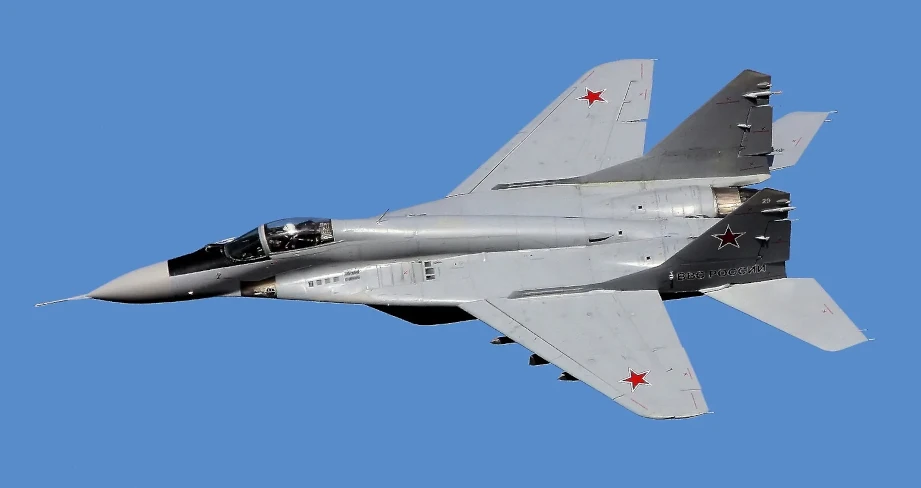

Фронтовой истребитель МиГ-29С (заводской индекс «изделие 9-13С») представляет собой глубокую серийную модернизацию базового советского истребителя четвертого поколения. В пилотажной и строевой среде за этой машиной закрепилось прочное прозвище «Горбатый» — из-за характерного увеличенного гаргрота за кабиной пилота.
Ранние версии МиГ-29 (изделие 9-12) из-за скромного запаса топлива и ограниченного радиуса действия в строю шутливо прозвали «истребителями завоевания превосходства над собственным аэродромом». Конструкторы ОКБ Микояна провели масштабную работу над ошибками: они обновили бортовое радиоэлектронное оборудование, усовершенствовали топливную систему и расширили номенклатуру вооружения. В результате узкоспециализированный истребитель ближнего боя превратился в полноценный многоцелевой комплекс, способный одновременно атаковать несколько целей вне визуальной видимости, эффективно защищаться от радиолокаторов противника и летать на нормальные оперативные дальности.
Экстерьер и геометрия: почему у МиГ-29С такой внешний вид
Внешний облик МиГ-29С продиктован законами интегральной аэродинамической компоновки, где крыло и фюзеляж образуют единый нераздельный планер. Такая геометрия приводит к тому, что сам фюзеляж создает до 40% общей подъемной силы. Развитые корневые наплывы крыла (LERX) с острой передней кромкой генерируют мощные управляемые вихри, обдувающие верхнюю поверхность консолей и удерживающие подъемную силу на запредельных углах атаки до 28–30 градусов.
Разнесение двух мотогондол под планер образовало между ними несущий «туннель», снизивший интерференционное сопротивление и высвободивший место под центральные подвески. Двухкилевое вертикальное оперение, отклоненное во внешнюю сторону на 6 градусов, было необходимо для сохранения путевой управляемости: на высоких углах атаки широкий фюзеляж затенял бы один центральный киль, тогда как разнесенные кили остаются в чистом вихревом потоке с наплывов крыла.
Проблема дальности и защиты: гаргрот, бак №1А, 3 ПТБ и защитные жалюзи
Главным конструктивным узлом версии МиГ-29С стал увеличенный наплыв за кабиной пилота — гаргрот. Чтобы дать фронтовому истребителю защиту от вражеских радиолокаторов, инженеры разместили внутри фюзеляжа станцию активных помех радиоэлектронной борьбы (РЭБ) Л-203Б «Гардения-1Б». Поскольку свободного объема внутри тесного корпуса не оставалось, над фюзеляжем надстроили аккуратный «горб», куда также втиснули дополнительный фюзеляжный топливный бак №1А на 240 литров.
Чтобы окончательно снять проблему короткого радиуса действия, на МиГ-29С доработали крыло и топливную систему: теперь вместо одного центрального бака самолет получил возможность нести сразу три подвесных топливных бака (подфюзеляжный ПТБ-1500 и два крыльевых ПТБ-1150). Это кардинально увеличило перегоночную дальность и время патрулирования.
Другим уникальным узлом стали верхние защитные жалюзи на корневых наплывах крыла: при рулении по неидеальным грунтовым и фронтовым аэродромам основные нижние воздухозаборники наглухо закрываются цельными створками, а воздух забирается через верхние решетки, что полностью исключает засос камней и мусора в двигатели.

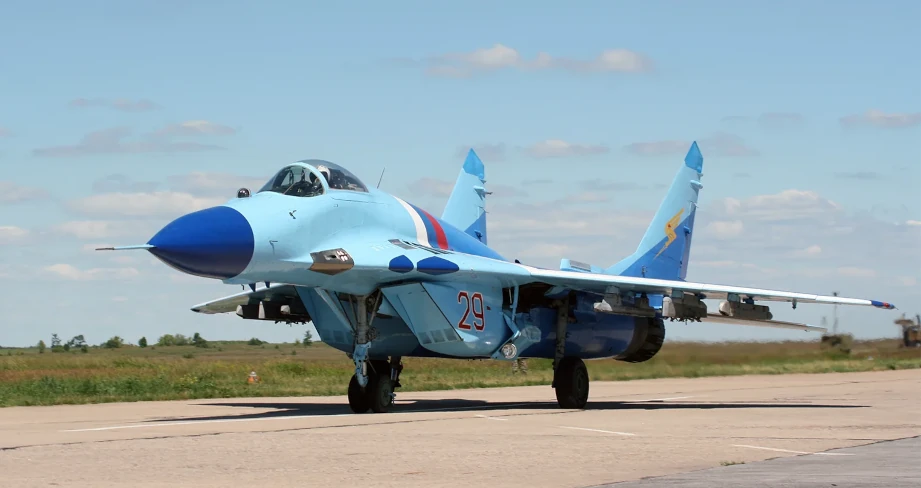

Технический профиль МиГ-29С (изделие 9-13С)
Параметры верифицированы по официальным эксплуатационным регламентам и техническим описаниям для серийных машин с двигателями РД-33:
- Класс: Многоцелевой фронтовой истребитель завоевания превосходства в воздухе.
- Максимальная скорость на высоте: 2 450 км/ч (Мах 2.3).
- Максимальная скорость у земли: 1 500 км/ч.
- Практический потолок: 18 000 м.
- Максимальная взлетная масса (MTOW): 18 480 кг.
- Силовая установка: 2 × ТРДДФ РД-33 (серии 2 или 3).
- Суммарная тяга на форсаже: 16 600 кгс (в режиме ЧР — 17 600 кгс).
Вооружение и прицельные комплексы: Р-77, Р-27ЭР/ЭТ и нашлемная система «Щель»
Оружейный прорыв МиГ-29С связан с модернизацией радиолокационной прицельной станции Н019М «Топаз». Установка нового вычислительного комплекса Ц101М позволила истребителю одновременно обстреливать две воздушные цели двумя ракетами средней дальности Р-77 (РВВ-АЭ) с активными радиолокационными головками самонаведения по принципу «выстрелил и забыл».
Для боя на больших дистанциях в арсенал добавили энерговооруженные ракеты Р-27ЭР (с полуактивной РЛГСН) и Р-27ЭТ (с тепловой ГСН), увеличшившие рубеж перехвата целей до 75–90 км. В ближнем маневренном бою применяются высокоманевренные ракеты Р-73 с инфракрасной ГСН и отклоняемым вектором тяги.
Ракеты Р-73 сопряжены с нашлемной системой целеуказания «Щель-3УМ»: пилоту достаточно повернуть голову в сторону противника, и визир на шлеме передает координаты головке самонаведения под углами до 60° от оси самолета. Встроенное вооружение представлено скорострельной 30-мм пушкой ГШ-30-1 с лазерным дальномером. При этом максимальная масса боевой нагрузки на шести подкрыльевых пилонах была поднята до 4 000 кг (поддержка бомб ФАБ-500, разовых бомбовых кассет КМГУ, а также блоков НАР С-8, С-13 и тяжелых неуправляемых ракет С-24).
МиГ-29С vs F-16C Block 50/52: аудит фронтовых истребителей
Прямым конкурентом МиГ-29С по весовой категории (диапазон 18–19 тонн) и боевым задачам завоевания превосходства в воздухе на переднем крае является американский истребитель General Dynamics F-16C Block 50/52. Это столкновение двух концептуальных школ: советской интегральной аэродинамической схемы с двумя двигателями против американской философии одномоторного многоцелевого «скальпеля».
| Параметр | МиГ-29С (изделие 9-13С) | F-16C Block 50/52 (США) |
|---|---|---|
| Максимальная взлетная масса (MTOW) | 18 480 кг | 19 200 кг |
| Тяговооруженность при MTOW | 0.90 (в режиме ЧР — 0.95, при нормальной массе — до 1.08) | 0.68 |
| Нагрузка на крыло при MTOW | 486.3 кг/м² | 600 кг/м² |
| Дальний воздушный бой (BVR) | Р-77 (АРГСН) + Р-27ЭР/ЭТ (до 90 км) | AIM-120 AMRAAM (АРГСН) |
Расчет энерговооруженности при максимальном взлетном весе (0.90 у МиГ-29С против 0.68 у F-16C) наглядно демонстрирует абсолютное преимущество советской машины в динамике разгона и скороподъемности. Интегральная аэродинамика с низкой нагрузкой на крыло в сочетании с двумя моторами РД-33 обеспечивает МиГ-29С подавляющую маневренность на вертикалях. F-16C компенсирует это прицельным комплексом по наземным целям, но в ближнем и среднедистанционном воздушном бою энергетика и ракетный потенциал советского истребителя оказываются превосходящими.
Вердикт: эталонный фронтовой боец
МиГ-29С «Горбатый» (изделие 9-13С) представляет собой глубоко сбалансированный фронтовой истребитель. Конструкторам ОКБ Микояна удалось полностью избавиться от «детских болезней» ранних серий: они решили проблему малого радиуса полета установкой дополнительных баков, повысили выживаемость встроенной станцией РЭБ «Гардения-1Б» и дали машине полноценное оружие дальнего боя в лице ракет Р-77 и Р-27ЭР. Пожертвовав чистотой силуэта ради функциональности, инженеры получили машину, сочетающую феноменальную сверхманевренность в ближнем бою с возможностью эффективного дистанционного перехвата воздушных целей.
