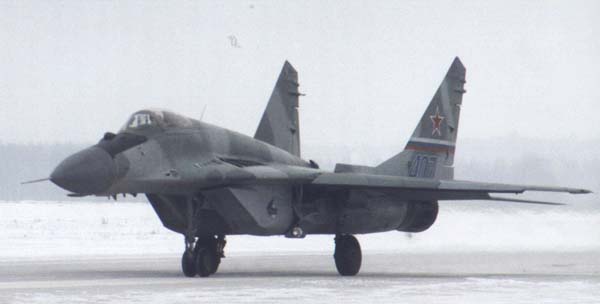

Фронтовой истребитель МиГ-29 (заводской индекс изделие «9-14») стал первой специализированной попыткой ОКБ Микояна превратить легкий воздухоплавательный истребитель 4-го поколения в полноценный тактический носитель высокоточного лазерного оружия. Самолет проектировался в 1985 году как промежуточный, быстрый и недорогой вариант расширения ударных возможностей планера МиГ-29 (9-13) до момента готовности многоцелевого МиГ-29М.

Инженерная суть модификации «9-14» заключалась в интеграции подфюзеляжного подвесного контейнера «Рябина» с лазерно-телевизионной станцией и модернизации бортового вычислительного комплекса. Самолет научили самостоятельно подсветке наземных целей лазером для ракет Х-25МЛ и бомб КАБ-500Л без потери базовых истребительных качеств.

Зачем создавали МиГ-29 (9-14): решение проблемы высокоточного удара без переделки носа

Серийные истребители МиГ-29 (9-12 и 9-13) не могли применять управляемые лазерные ракеты и бомбы: в носовом конусе стояла РЛС «Рубин», а оптико-электронная станция ОЭПС-29 работала только по воздушным целям. Разработка глубоко модернизированного МиГ-29М (9-15) затягивалась, а фронтовой авиации требовался штурмовой истребитель прямо сейчас.

Конструкторы решили эту задачу созданием контейнерного комплекса:

• Прицельный контейнер «Рябина»: под левым воздухозаборником установили малый подвесной контейнер с лазерным дальномером-целеуказателем и ТВ-канал прицеливания «Рябина», выводившим изображение наземной цели на телевизионный индикатор в кабине.
• База планера 9-13 («Горбатый»): за основу взяли планер с надстроечным гаргротом, где сохранили встроенную станцию активных помех РЭБ Л-203Б «Гардения-1Л» и дополнительный топливный бак №1А на 240 литров.
• Прицельно-навигационный комплекс «Штиль» (ПрНК-29-14): установили новый бортовой вычислитель, связавший РЛС Н019, квантовую станцию ОЭПС-29, контейнер «Рябина» и индикатор в кабине в единую систему управления огнем.
• Сохранение истребительной мощности: в отличие от штурмовиков, МиГ-29 (9-14) полностью сохранил скорость 2.3 Маха, пушку ГШ-30-1, нашлемник «Щель-3УМ» и все ракеты «воздух-воздух» (Р-27Р, Р-73, Р-60М).

Экстерьер и особенности планера изделия 9-14

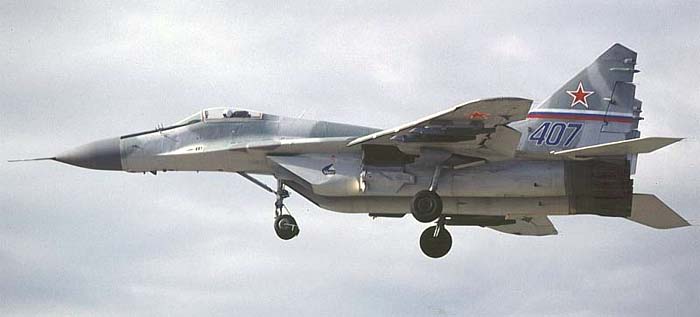

Внешне опытный МиГ-29 (9-14) практически повторяет силуэт «Горбатого» МиГ-29 (9-13) с увеличенным фюзеляжным гаргротом за кабиной пилота.

Главным визуальным отличием стал небольшой цилиндрический контейнер прицельной станции «Рябина», смонтированный на специальном пилоне под левым воздухозаборником двигателя РД-33.

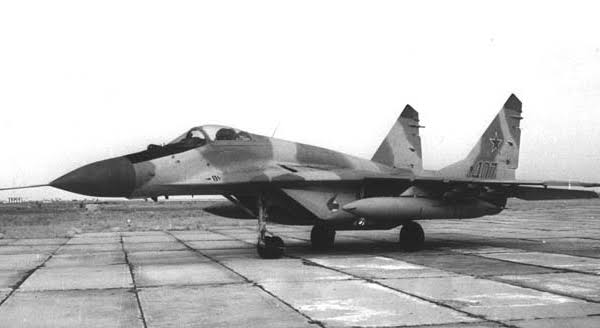

Вооружение и оборудование фронтового истребителя МиГ-29 (9-14)

Комплекс вооружения МиГ-29 (9-14) сделал самолет полноценным тактическим истребителем-бомбардировщиком, способным работать по земле высокоточным лазерным и телевизионным оружием.

• Подвесной прицельный контейнер «Рябина»: оптико-электронная станция с лазерным целеуказателем и ТВ-каналом для поиска, захвата и автосопровождения наземных целей.
• Встроенная станция РЭБ Л-203Б «Гардения-1Л»: активный комплекс защиты в гаргроте, срывающий захват РЛС перехватчиков и ЗРК противника.
• Бортовая РЛС Н019 «Рубин»: импульсно-доплеровский локатор с дальностью обнаружения целей до 70 км и выделением низколетящих объектов на фоне земли.
• Квантовая оптико-электронная станция ОЭПС-29 (КОЛС): сопряженный с лазерным дальномером теплопеленгатор для пассивного поиска и атаки воздушных целей без включения РЛС.
• Нашлемная система целеуказания «Щель-3УМ»: визирный комплекс на шлеме пилота для мгновенного наведения ракет Р-73 поворотом головы.
• Встроенная пушечная установка: одноствольная 30-мм автоматическая пушка ГШ-30-1 (9А4071K) с боекомплектом 150 снарядов в левом корневом наплыве крыла.
• Высокоточное оружие «воздух-поверхность»: ракетам с лазерным наведением Х-25МЛ, Х-29Л, тяжелым неуправляемым блокам **С-25Л**, корректируемым бомбам КАБ-500Л, а также телевизионным ракетам Х-29Т и бомбам КАБ-500Кр.
• Управляемые ракеты «воздух-воздух»: две ракеты средней дальности Р-27Р (с полуактивной РЛГСН) и до 6 маневренных ракет ближнего боя Р-73 или Р-60 / Р-60М.
• Неуправляемое и бомбовое оружие: 6 подкрыльевых пилонов под блоки НАР Б-8М1 (до 120 ракет С-8), Б-13Л (ракетам С-13), тяжелые ракеты С-24, а также свободнопадающие бомбы ФАБ-100 / 250 / 500 и кассеты КМГУ-2.
• Максимальная боевая нагрузка: до 2 000 кг на шести подкрыльевых пилонах (плюс 1 500-литровый подфюзеляжный бак ПТБ-1500).

Двигатели РД-33 и энерговооруженность

Силовая установка МиГ-29 (9-14) состоит из двух двухконтурных двухвального турбореактивных двигателей РД-33 (конструкции ОКБ имени В.Я. Климова).

Двигатели развивают суммарную форсажную тягу 16 600 кгс (2 × 8 300 кгс). Применение мощных моторов обеспечило 18.5-тонному истребителю-бомбардировщику скороподъемность 330 м/с и тяговооруженность около 0.90 на взлете с полной боевой нагрузкой.

Технические характеристики МиГ-29 (изделие «9-14»)

Параметры верифицированы по официальным эксплуатационным регламентам ОКБ Микояна для опытного истребителя-бомбардировщика с контейнером «Рябина»:

• Класс: Опытный фронтовой истребитель-бомбардировщик 4-го поколения.
• Максимальная скорость на высоте: 2 450 км/ч (2.3 Маха на высоте 12 000 м).
• Максимальная скорость у земли: 1 500 км/ч (1.23 Маха).
• Посадочная скорость: 235–240 км/ч.
• Практический потолок: 18 000 м.
• Практическая дальность на внутренних баках: 1 500 км.
• Практическая дальность с ПТБ-1500: до 2 100 км.
• Максимальная взлетная масса (MTOW): 18 500 кг.
• Масса пустого самолета: 11 300 кг.
• Силовая установка: 2 × ТРДДФ РД-33 (суммарная форсажная тяга 16 600 кгс / 162.8 кН).

МиГ-29 (9-14) vs General Dynamics F-16C Block 30 (LANTIRN): аудит контейнерных штурмовиков

Прямым функциональным конкурентом МиГ-29 (9-14) по задаче контейнерного лазерного штурмовика 4-го поколения является американский истребитель General Dynamics F-16C Block 30 Fighting Falcon, оснащенный прицельным контейнером LANTIRN (AN/AAQ-14). Сопоставление этих машин показывает разницу в контейнерной интеграции.

Параметр	МиГ-29 (изделие «9-14»)	General Dynamics F-16C Block 30 (США)
Максимальная взлетная масса (MTOW)	18 500 кг	19 200 кг
Тяговооруженность (TWR) при MTOW	0.90 (2 × РД-33 = 16 600 кгс)	0.89 (1 × GE F110-GE-100 = 12 700 кгс)
Подвесной лазерно-ТВ контейнер	Прицельный контейнер «Рябина»	Подвесной контейнер LANTIRN (AN/AAQ-14)
Встроенная станция РЭБ защиты	Л-203Б «Гардения-1Л» в гаргроте	Подвесные контейнеры ALQ-131 / ALQ-184
Высокоточное оружие В-П	Х-25МЛ / Х-29Л / Х-29Т / КАБ-500Л/Кр	AGM-65 Maverick / КАБ GBU-12/24 Paveway
Максимальная скорость полета	2 450 км/ч (2.3 Маха)	2 120 км/ч (2.0 Маха)

Расчет тяговооруженности при MTOW (0.90 у МиГ-29 9-14 против 0.89 у F-16C) показывает сопоставимый уровень энергетики. Американский F-16C с контейнером LANTIRN получил отличные ночные возможности навигации, но требовал вешать контейнеры РЭБ на внешние пилоны, отбирая место для бомб. МиГ-29 (9-14) за счет встроенной в гаргрот станции РЭБ «Гардения-1Л» и легкого контейнера «Рябина» сохранил все подкрыльевые пилоны для управляемых ракет и бомб КАБ-500Л, превосходя F-16C в максимальной скорости и защищенности от ПВО.

Вердикт: мост к высокоточному оружию

Фронтовой истребитель МиГ-29 (изделие «9-14») — ценнейшая экспериментальная страница советского авиастроения. Подвеска лазерного контейнера «Рябина» и модернизация прицельного комплекса «Штиль» позволили на практике отработать применение высокоточного оружия с планера МиГ-29, проложив прямую дорогу серийным многоцелевым истребителям поколения 4+.
