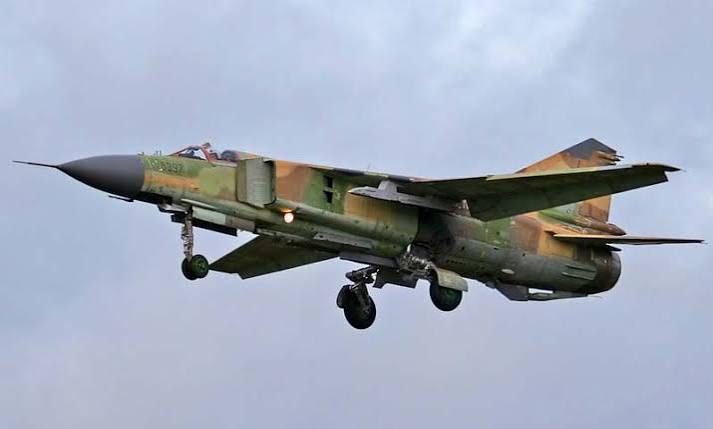

Фронтовой истребитель МиГ-23М (заводской индекс изделие «23-11М») стал первой по-настоящему зрелой и массовой серийной модификацией в семействе советских истребителей с крылом изменяемой стреловидности. Самолет проектировался как основной всепогодный фронтовой боец ВВС СССР, способный вести дальний ракетный бой вне визуальной видимости и эффективно действовать против низколетящих целей.

В отличие от раннего МиГ-23С, который нес временный мотор и старый радар от МиГ-21, модификация «М» получила штатный форсированный двигатель Р-29-300, первую советскую импульсно-доплеровскую РЛС «Сапфир-23Д» с возможностью обнаружения целей на фоне земли, новейшие ракеты Р-23 и доработанное крыло с передними отклоняемыми носками.

Зачем создавали МиГ-23М: решение проблемы «слепоты» над землей и дефицита тяги

Ранние истребители 3-го поколения страдали от двух критических недостатков: слабой мощности моторов на форсаже и «слепоты» бортовых локаторов при попытке обнаружить низколетящие самолеты противника. Земная поверхность отражала мощное эхо, полностью забивавшее экран РЛС прошлых поколений.

Инженеры ОКБ Микояна закрыли эти проблемы комплексом глубоких модернизаций:

• Форсированный двигатель Р-29-300: новый двухвальный мотор выдал форсажную тягу в 12 500 кгс (на 2.5 тонны больше, чем Р-27), обеспечив истребителю стремительный разгон до 2.35 Маха у земли и на высоте.
• РЛС «Сапфир-23Д» (РП-23): первая советская станция с доплеровской фильтрацией сигналов, научившаяся выделять движущиеся воздушные цели на фоне отражений от земной и водной поверхности.
• Теплопеленгатор ТП-23: под носовой частью установили инфракрасный датчик для скрытного, без использования излучения РЛС, обнаружения и сопровождения горячих сопел самолетов противника.
• Ракеты средней дальности Р-23: созданы специально под радар «Сапфир-23Д», обеспечив перехват целей на дистанциях до 35 километров с атак на встречно-пересекающихся курсах.
• Доработка крыла (2-я и 3-я редакции): на крыле появились передние отклоняемые носки (отклоняемые предкрылки) и вихреобразующий «клык» на передней кромке, что существенно улучшило маневренность на углах атаки.

Экстерьер и особенности планера изделия 23-11М

Внешне МиГ-23М легко отличить от раннего МиГ-23С по крупному радиопрозрачному носовому обтекателю РЛС «Сапфир-23Д», под которым расположен подфюзеляжный наплыв с оптическим окошком теплопеленгатора ТП-23.

Планер получил доработанную хвостовую часть под увеличенное сопло мотора Р-29-300. Крыло с изменяемой стреловидностью (16°, 45°, 72°) оснащалось развитой механизацией с отклоняемыми носками и закрылками, снизившими посадочную скорость до 240 км/ч.

Вооружение и оборудование фронтового истребителя МиГ-23М

Комплекс вооружения МиГ-23М превратил самолет в полноценную всепогодную платформу дальнего и ближнего воздушного боя с развитыми функциями штурмовика.

• Встроенная пушечная установка: двуствольная 23-мм автоматическая пушка ГШ-23Л с боекомплектом 200 снарядов, утопленная в нижнюю часть фюзеляжа.
• Бортовая РЛС РП-23 «Сапфир-23Д»: импульсно-доплеровский локатор с возможностью обнаружения и сопровождения низколетящих целей на фоне земли.
• Инфракрасный теплопеленгатор ТП-23: пассивный оптико-электронный датчик для скрытной атаки целей в тепловом диапазоне без включения РЛС.
• Управляемые ракеты средней дальности В-В: две ракеты Р-23Р (с полуактивной РЛГСН) или Р-23Т (с тепловой ГСН) на пилонах неподвижных наплывов крыла для боя вне визуальной видимости (BVR).
• Управляемые ракеты ближнего боя В-В: до 2–4 маневренных ракет К-13 (Р-3С), Р-13М или новейших Р-60 / Р-60М на фюзеляжных и подкрыльевых пилонах.
• Управляемое оружие «воздух-поверхность»: ракета Х-23М с радиокомандным наведением от подвесного контейнера «Дельта-НГ».
• Прицельно-навигационные комплексы: автоматический оптический прицел СПУ-23, автопилот САУ-23А и аппаратура наведения «Лазурь-М».
• Неуправляемое и бомбовое оружие: 4 пилона под блоки НАР УБ-16-57 или УБ-32 (до 128 ракет С-5), тяжелые ракеты С-24, либо 2–4 авиабомбы ФАБ-100 / 250 / 500.
• Максимальная боевая нагрузка: до 2 000 кг на четырех узлах подвески (плюс 800-литровый подфюзеляжный бак ПТБ).

Двигатель Р-29-300 и энергетический прорыв

Силовая установка МиГ-23М состоит из одного двухвального турбореактивного двигателя Р-29-300 (конструкции ОКБ-300 С.К. Туманского) с регулируемым соплом.

Двигатель развивает форсажную тягу 12 500 кгс (8 300 кгс на максимальном бесфорсажном режиме). Применение мотора Р-29-300 обеспечило 15.7-тонному истребителю стремительный разгон у земли (1 350 км/ч) и выход на скорость 2.35 Маха (2 500 км/ч) на высоте, сделав МиГ-23М одним из самых динамичных истребителей своего времени.

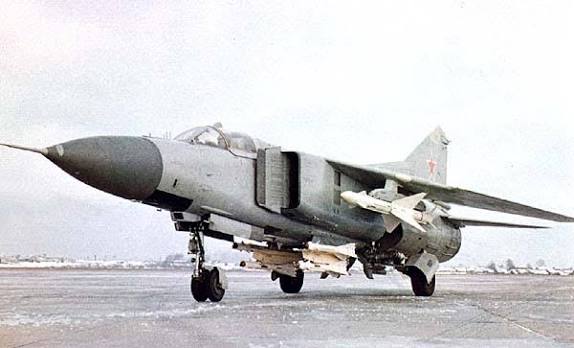

Технические характеристики МиГ-23М (изделие «23-11М»)

Параметры верифицированы по официальным эксплуатационным регламентам для серийных истребителей с двигателем Р-29-300:

• Класс: Фронтовой всепогодный истребитель 3-го поколения с крылом изменяемой геометрии.
• Максимальная скорость на высоте: 2 500 км/ч (2.35 Маха на высоте 12 000 м).
• Максимальная скорость у земли: 1 350 км/ч (1.1 Маха).
• Посадочная скорость с механизацией: 240 км/ч.
• Практический потолок: 18 500 м.
• Практическая дальность без ПТБ: 1 450 км (с ПТБ-800 — до 1 950 км).
• Максимальная взлетная масса (MTOW): 15 740 кг.
• Масса пустого самолета: 10 200 кг.
• Силовая установка: 1 × ТРДФ Р-29-300 (форсажная тяга 12 500 кгс / 122.6 кН).

МиГ-23М vs McDonnell Douglas F-4E Phantom II: дуэль над землей и в стратосфере

Прямым функциональным и боевым оппонентом МиГ-23М по задаче всепогодного фронтового истребителя 3-го поколения является американский истребитель McDonnell Douglas F-4E Phantom II. Сопоставление этих машин демонстрирует результат очного противостояния холодной войны.

Параметр	МиГ-23М (изделие «23-11М»)	McDonnell Douglas F-4E Phantom II (США)
Максимальная взлетная масса (MTOW)	15 740 кг	28 000 кг
Тяговооруженность (TWR) при MTOW	0.79 (1 × Р-29-300 = 12 500 кгс)	0.57 (2 × General Electric J79-GE-17)
Обнаружение целей на фоне земли	РЛС «Сапфир-23Д» + ТП-23 (доплеровская)	РЛС AN/APQ-120 (ограниченный фоновый режим)
Ракетное вооружение В-В	Р-23Р/Т (до 35 км) + Р-60 / Р-3С	4 × AIM-7 Sparrow + 4 × AIM-9 Sidewinder
Максимальная скорость полета	2 500 км/ч (2.35 Маха)	2 350 км/ч (2.2 Маха)
Длина взлетного разбега	500 м (поворотное крыло 16°)	800–1 000 м (тяжелая бетонированная ВПП)

Расчет тяговооруженности при MTOW (0.79 у МиГ-23М против 0.57 у F-4E) доказывает разгромное превосходство советского истребителя в разгонной динамике и скороподъемности. Американский «Фантом» имел 8 ракет и мощный носовой радар, но был тяжелым, инерционным и легко обнаруживался из-за дымного выхлопа двигателей J79. МиГ-23М благодаря мотору Р-29-300, локатору «Сапфир-23Д», пассивному теплопеленгатору ТП-23 и поворотному крылу навязывал бои как на больших высотах ракетами Р-23, так и у земли, легко отрываясь от тяжелого Фантома на вертикалях.

Вердикт: хребет советской фронтовой авиации 1970-х годов

Фронтовой истребитель МиГ-23М (изделие «23-11М») — первый по-настоящему успешный и массовый вариант семейства. Оснащение двигателем Р-29-300, доплеровской РЛС «Сапфир-23Д», теплопеленгатором ТП-23 и ракетами Р-23 превратило своенравный самолет в опасный всепогодный комплекс, который на десятилетия закрепил за собой статус основы истребительных полков ВВС СССР.
