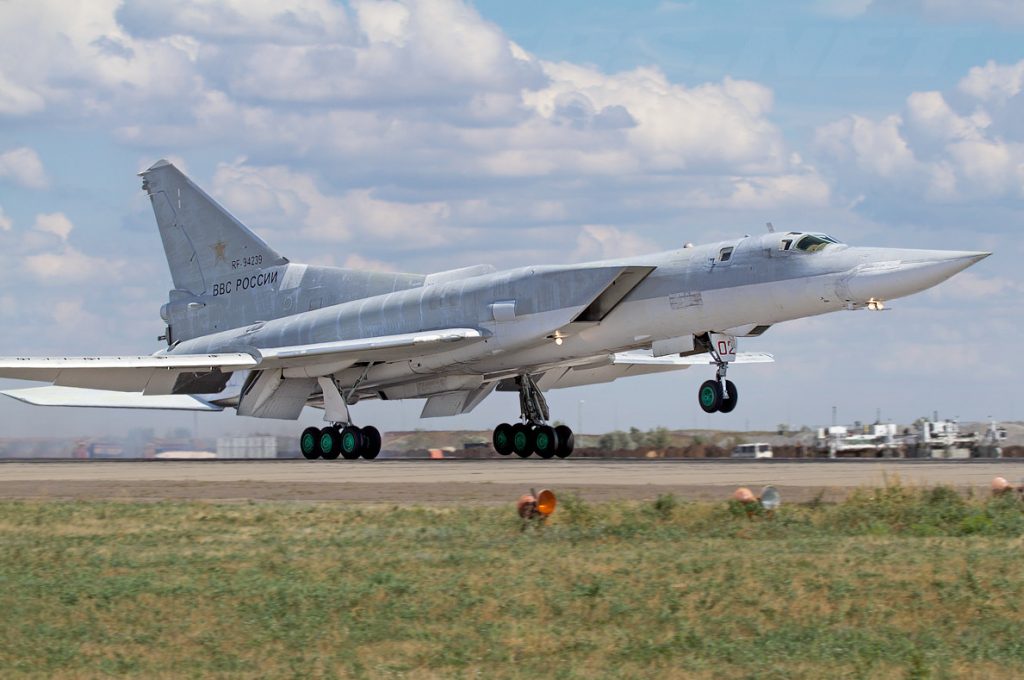

Дальний сверхзвуковой самолет комплексной разведки Ту-22МР (заводской шифр изделие «45-07Р» / самолет «45-07», шифр темы — «Океан» / «Новелла» / «Трос») стал самым скоростным, мощным и технически совершенным всепогодным разведчиком в истории советской военной авиации. Самолет проектировался в ОКБ А.Н. Туполева под руководством главных конструкторов Д.С. Маркова и Б.М. Леонтьева на базе новейшего планера ракетоносца Ту-22М3. Машина создавалась для замены устаревающих разведчиков первого поколения Ту-22РДМ и Як-28Р с целью ведения глубокой радиолокационной, радиотехнической, инфракрасной и оптической разведки на скоростях свыше 2 300 км/ч (2.15 Маха) над сухопутными и океанскими театрами военных действий.

Главный инженерный замысел проекта «45-07Р» заключался в интеграции в многорежимный планер с изменяемой геометрией крыла первой отечественной бортовой радиолокационной станции бокового обзора (РЛС БО) сверхвысокого разрешения «Океан» (М-152) и комплекса радиотехнической разведки «Трос». Это позволило экипажу вскрывать дислокацию авианосных ударных групп (АУГ) НАТО, определять координаты радаров систем ПВО Aegis и Patriot с дистанций в сотни километров без захода в зону поражения зенитных ракет. Первый полет опытного самолета «45-07» состоялся 6 декабря 1985 года под управлением экипажа летчика-испытателя А.Н. Горшкова. С 1989 по 1993 год на Казанском авиационном производственном объединении (КАПО имени С.П. Горбунова) построили малую серию из 12 самолетов Ту-22МР, которые поступили в элитные разведывательные полки Дальней и Морской авиации на Северном, Балтийском и Тихоокеанском флотах.

Зачем создавали Ту-22МР: решение проблемы глубокой всепогодной разведки на скорости 2 300 км/ч

К началу 1980-х годов корабельная ПВО вероятного противника получила дальнобойные зенитные ракеты Standard SM-2 и палубные перехватчики F-14 Tomcat с ракетами AIM-54 Phoenix, отодвинув рубеж перехвата на 400-500 км от ордера. Старые разведчики Ту-22РДМ с фиксированным крылом стреловидностью 55 градусов и моторами ВД-7М над килем были слишком уязвимы на дозвуковых скоростях крейсерского полета и не имели цифровых средств радиоразведки.

Конструкторы ОКБ Туполева решили эту задачу созданием скоростного информационного узла на платформе Ту-22М3:

• РЛС бокового обзора «Океан» (М-152): в нижней центральной части фюзеляжа смонтировали протяженные щелевые антенные решетки станции «Океан». Радар формирует узкий синтезированный радиолуч перпендикулярно курсу полета, обеспечивая непрерывную радиолокационную съемку полосы местности и морской поверхности шириной в сотни километров с детальным распознаванием типов кораблей в ордере сквозь сплошную облачность и шторм.
• Комплекс радиотехнической разведки (РТР) «Трос» (СРС-14): широкодиапазонная станция пассивного перехвата, классификации и высокоточной пеленгации сигналов вражеских радаров, систем связи и радиолиний управления оружием с автоматической фиксацией радиоэлектронной обстановки в бортовой БЦВМ.
• Оптико-электронный и тепловизионный комплекс: в нижней части фюзеляжа разместили длиннофокусные аэрофотоаппараты АФА высокого разрешения и инфракрасную станцию тепловой разведки для ночного вскрытия замаскированных теплоконтрастных наземных объектов (командных пунктов, пусковых установок, стоянок техники).
• Полная трансформация бомбоотсека: внутренний грузовой отсек полностью зашили и переоборудовали под размещение вычислительных стоек, генераторов и мощной жидкостной системы охлаждения киловаттной радиоэлектронной аппаратуры.
• Сверхзвуковая энергетика двигателей НК-25: два мощнейших двигателя с ковшовыми воздухозаборниками развивали суммарную форсажную тягу 50 000 кгс, позволяя 124-тонному разведчику уходить от перехвата на скорости 2.15 Маха на высоте свыше 13 000 метров.

Экстерьер и конструктивные особенности планера изделия 45-07Р

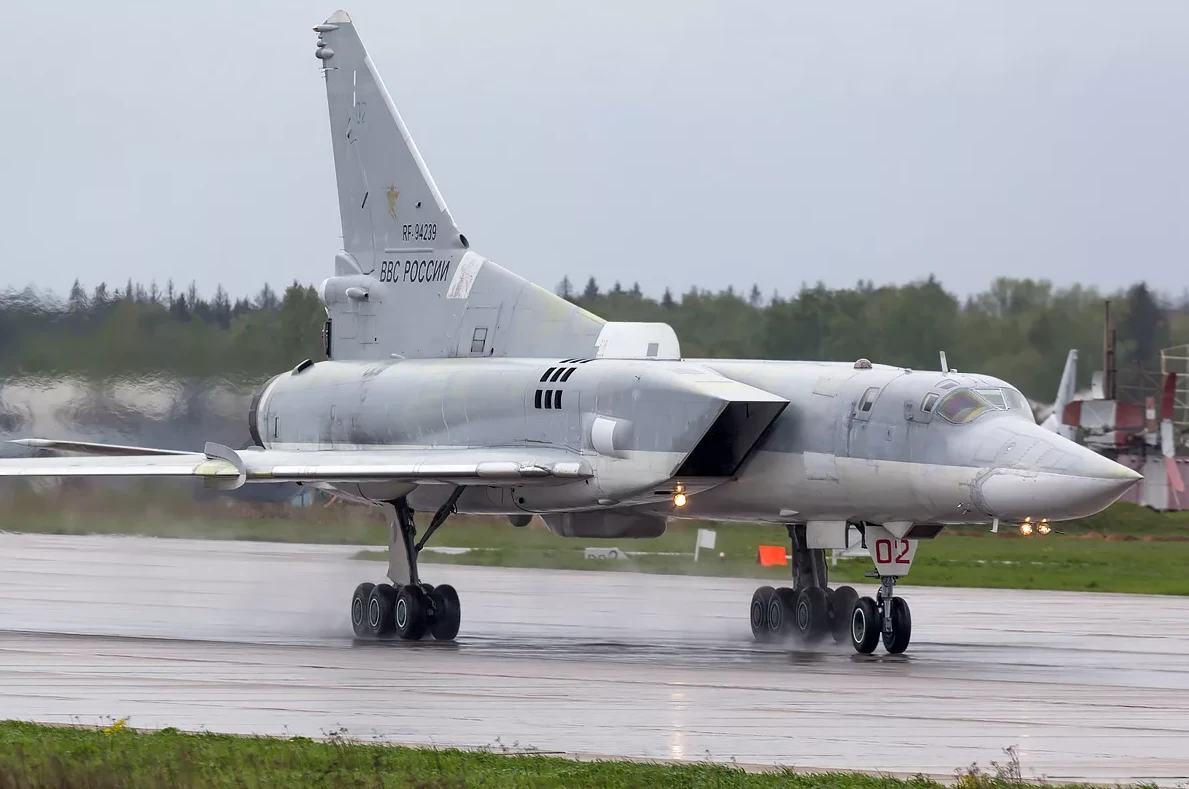

Внешне Ту-22МР унаследовал стремительный аэродинамический силуэт ракетоносца Ту-22М3 со скошенными воздухозаборниками ковшового типа, отличаясь длинными плоскими радиопрозрачными диэлектрическими панелями антенн РЛС «Океан» вдоль нижней части фюзеляжа, закрытыми створками оптических фотолюков и отсутствием подфюзеляжной ниши для ракеты Х-22.

Планер сохранил схему среднеплана с крылом изменяемой стреловидности (ИКС с базовыми углами поворота консолей 20, 30 и 65 градусов, площадь 183.6 кв.м), отрицательным поперечным V (-6 градусов), трехопорным шасси с шестиколесными основными тележками и кормовой дистанционной артиллерийской башней под одну 23-мм пушку ГШ-23Л.

Оборудование и разведывательный комплекс самолета Ту-22МР

Бортовой комплекс специального оборудования Ту-22МР объединил радиоэлектронные, оптические и тепловизионные каналы добычи информации в единый автоматизированный комплекс разведки.

• Бортовая РЛС бокового обзора «Океан» (М-152): радиолокационный комплекс высокого разрешения с режимом синтезирования апертуры антенны для обнаружения надводных кораблей, портовых сооружений и береговых баз на дистанциях до 250-300 км вбок от трассы полета.
• Станция радиотехнической разведки (РТР) «Трос» (СРС-14) / «Вишня»: аппаратура пассивной радиопеленгации и спектрального анализа частот работы наземных ЗРК Patriot, корабельных комплексов Aegis и систем дальнего обнаружения AWACS.
• Тепловизионная станция инфракрасной разведки: оптико-электронный датчик ночного сканирования тепловых полей для обнаружения работающих двигателей техники и замаскированных позиций.
• Комплекс длиннофокусных аэрофотоаппаратов: автоматические камеры АФА дневной плановой и перспективной фотосъемки высокого разрешения.
• Бортовой комплекс обороны и РЭБ: станции постановки активных помех для индивидуальной защиты самолета от зенитных ракет и кассетные автоматы отстрела дипольных отражателей и тепловых ловушек АСО-2Б.
• Оборонительное артиллерийское вооружение: 1 скорострельная двухствольная 23-мм автоматическая пушка ГШ-23 (ГШ-23Л / 9-А-472) с боекомплектом 350 снарядов в кормовой дистанционной установке с радиолокационным прицелом ПРС-4КМ «Криптон».
• Пилотажно-навигационный комплекс: цифровая система навигации НК-45, сопряженная с автоматической системой управления полетом АБСУ-145М.

Двигатели НК-25 и динамика двухмахового прорыва

Силовая установка Ту-22МР состоит из двух трехвальных турбореактивных двухконтурных двигателей НК-25 (изделие «Е») конструкции Самарского научно-технического комплекса им. Н.Д. Кузнецова с форсажными камерами.

Каждый двигатель развивает максимальную бесфорсажную тягу 14 500 кгс и форсажную тягу 25 000 кгс (суммарная форсажная тяга силовой установки — 50 000 кгс / 490.3 кН). Двигатели работают в связке с ковшовыми скошенными воздухозаборниками с регулируемыми горизонтальными панелями торможения потока. Колоссальная тяга позволила 124-тонному разведчику развивать максимальную скорость 2 300 км/ч (2.15 Маха) на высоте 13 300 метров, обеспечивая скоростной уход от перехватчиков противника и практическую дальность дозвукового полета до 6 000 км с боевым радиусом 2 400 км.

Технические характеристики Ту-22МР (изделие «45-07Р»)

Параметры верифицированы по официальным эксплуатационным регламентам Дальней и Морской авиации ВВС СССР для серийных самолетов-разведчиков:

• Класс: Дальний сверхзвуковой многорежимный самолет комплексной разведки с крылом изменяемой стреловидности.
• Максимальная скорость полета на высоте: 2 300 км/ч (2.15 Маха).
• Максимальная скорость у земли: 1 050 км/ч.
• Крейсерская скорость полета: 900-950 км/ч.
• Посадочная скорость: 245-255 км/ч.
• Практический потолок: 13 300 м.
• Практическая дальность полета на дозвуке: 5 500-6 000 км.
• Боевой радиус действия: 2 400 км.
• Длина разбега при MTOW: 2 000-2 100 м.
• Размах крыла при стреловидности 20 градусов: 34.28 м.
• Размах крыла при стреловидности 65 градусов: 23.30 м.
• Длина самолета: 42.46 м.
• Высота самолета: 11.05 м.
• Площадь крыла: 183.60 кв.м.
• Максимальная взлетная масса (MTOW): 124 000 кг.
• Масса пустого снаряженного самолета с аппаратурой разведки: 80 000 кг.
• Экипаж: 4 человека (командир, второй пилот, штурман-навигатор, штурман-оператор разведывательного комплекса).
• Силовая установка: 2 × ТРДДФ НК-25 (суммарная форсажная тяга 50 000 кгс / 490.3 кН).

Ту-22МР vs General Dynamics EF-111A Raven: аудит сверхзвуковых комплексов разведки и РЭБ конца 1980-х годов

Прямым функциональным и технологическим зарубежным аналогом Ту-22МР по задаче сверхзвуковой радиоэлектронной и радиолокационной разведки являлся американский самолет General Dynamics EF-111A Raven (созданный на базе ударника FB-111A с крылом изменяемой стреловидности). Сопоставление платформ демонстрирует различия между советским тяжелым океанским комплексом комплексной разведки и американским тактическим самолетом РЭБ.

Параметр	Ту-22МР (изделие «45-07Р», СССР)	General Dynamics EF-111A Raven (США)
Максимальная взлетная масса (MTOW)	124 000 кг	40 300 кг
Тяговооруженность (TWR) при MTOW	0.40 (2 × НК-25 = 50 000 кгс)	0.47 (2 × P&W TF30-P-9 = 18 800 кгс)
РЛС бокового обзора дальнего действия	Да (РЛС БО «Океан» на сотни километров)	Отсутствует (только навигационный радар APQ-160)
Комплексность сбора разведданных	РЛС БО + РТР «Трос» + Тепловизор + АФА	Специализированный комплекс РЭБ ALQ-99E
Максимальная скорость на высоте	2 300 км/ч (2.15 Маха)	2 215 км/ч (2.08 Маха)
Боевой радиус действия	2 400 км	1 500 км
Оборонительное артиллерийское вооружение	1 × 23-мм ГШ-23Л (РЛС «Криптон»)	Отсутствует

Сравнительный инженерный аудит раскрывает подавляющее превосходство советского комплекса по дальности и многоканальности разведки. Американский EF-111A Raven был оптимизирован под активное глушение радаров системой ALQ-99E, но не имел тяжелой РЛС бокового обзора и тепловизионного канала, а его боевой радиус (1 500 км) ограничивал действия пределами сухопутного европейского ТВД. Советский Ту-22МР представлял собой стратегический разведывательный центр морского и континентального масштаба: за счет боевого радиуса 2 400 км и РЛС «Океан» самолет контролировал гигантские акватории Атлантики и Тихого океана, передавая точнейшие целеуказания полкам ракетоносцев Ту-22М3, а скорость 2.15 Маха гарантировала безопасный отрыв от любых палубных перехватчиков НАТО.

Вердикт: вершина стратегической тактической разведки

Дальний самолет-разведчик Ту-22МР (изделие «45-07Р») — высшая точка эволюции разведывательной авиации ОКБ А.Н. Туполева. Объединив совершенный планер Ту-22М3, колоссальную тягу моторов НК-25 на 50 тонн, радар бокового обзора «Океан» и комплекс РТР «Трос», советские конструкторы создали непревзойденный по скорости и информационной мощи самолет, ставший главным «всевидящим оком» отечественной морской и дальней ракетоносной авиации.
