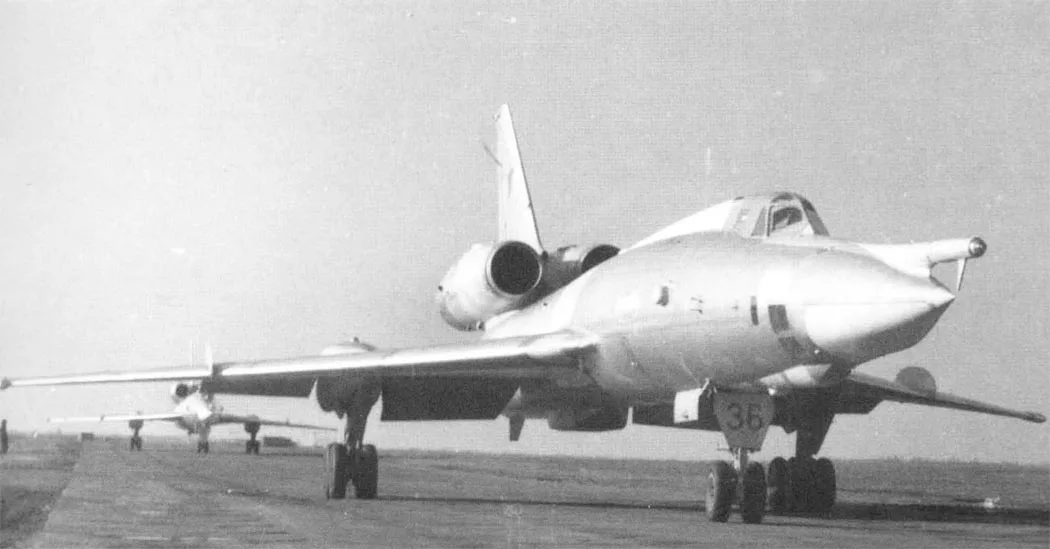

Дальний сверхзвуковой самолет комплексной разведки Ту-22РДМ (заводской шифр изделие «ЮРДМ», проектное обозначение — самолет «105РДМ», базовая версия с дозаправкой — Ту-22РД) стал вершиной эволюции и самым совершенным разведывательным комплексом в классическом семействе самолетов Ту-22 с фиксированным крылом. Программа глубокой модернизации разрабатывалась в ОКБ А.Н. Туполева в 1970-х годах для кардинального повышения боевой эффективности строевых разведчиков Ту-22Р и Ту-22РД в условиях резкого усложнения радиоэлектронной обстановки и появления у стран НАТО автоматизированных систем ПВО.

Главный инженерный замысел модификации «ЮРДМ» заключался в оснащении заслуженного сверхзвукового планера принципиально новой оптико-электронной, лазерной и радиотехнической аппаратурой разведки на современной полупроводниковой элементной базе. Модернизация строевого парка проводилась на Казанском авиазаводе № 22 (КАПО) и авиаремонтных заводах ВВС СССР. Самолеты Ту-22РДМ поступили на вооружение элитных отдельных дальнеразведывательных авиаполков (290-й ОДРАП в Зябровке под Гомелем, 199-й ОДРАП в Нежине, 15-й ОДРАП Балтийского флота в Чкаловске и 30-й ОДРАП Черноморского флота в Саках). Благодаря феноменальной дальности полета с дозаправкой (7 150 км) и лазерному сканеру «Шпиль-В» эти самолеты оставались незаменимым средством стратегической разведки вплоть до середины 1990-х годов.

Зачем создавали Ту-22РДМ: решение проблемы ночного лазерного и автоматизированного радиоперехвата

К началу 1970-х годов аналоговые станции радиотехнической разведки первого поколения («Ромб-4А» и «Роза») уже не успевали обрабатывать сигналы многоканальных импульсно-доплеровских радаров ПВО НАТО, а обычная ночная фотосъемка с осветительными бомбами ФОТАБ демаскировала самолет за десятки километров. Требовалось дать разведчику аппаратуру скрытного ночного сканирования рельефа и широкодиапазонную станцию радиотехнической разведки с автоматическим анализом частот.

Конструкторы ОКБ Туполева решили эту задачу масштабной модернизацией приборного отсека и бортовой электроники:

• Станция лазерной разведки «Шпиль-В» («Шпиль-2»): в фюзеляже смонтировали инновационный оптико-электронный комплекс с узконаправленным лазерным сканатором, обеспечивавшим высококонтрастную непрерывную съемку местности ночью в полной оптической темноте без демаскирующих вспышек.
• Станция радиотехнической разведки (РТР) «Тангаж» (СРС-13): взамен старых станций установили широкополосный цифровой комплекс «Тангаж», автоматически пеленговавший излучение всех типов наземных и корабельных радаров ПВО с мгновенной классификацией параметров сигнала в бортовой БЦВМ.
• Станция детальной радиотехнической разведки «Куб» (на ряде бортов Ту-22РК): спецаппаратура для высокоточного определения географических координат стационарных командных пунктов и узлов связи противника.
• Аэрофотоаппараты нового поколения: комплект АФА обновили длиннофокусными камерами АФА-41/42 и ночными аппаратами НАФА-Я7 повышенного оптического разрешения.
• Бортовой комплекс обороны и РЭБ серии СПС: самолет оснастили мощными станциями активных помех СПС-151, СПС-152, СПС-153 («Лютик» / «Сирень») и кассетными автоматами отстрела дипольных отражателей АСО-2И.
• Штатная система дозаправки в полете: наличие носовой штанги топливоприемника «Конус» позволило принимать до 40 тонн керосина от летающих танкеров 3МС-2 и Ту-16Н, доведя дальность полета до 7 150 км.

Экстерьер и особенности планера изделия ЮРДМ

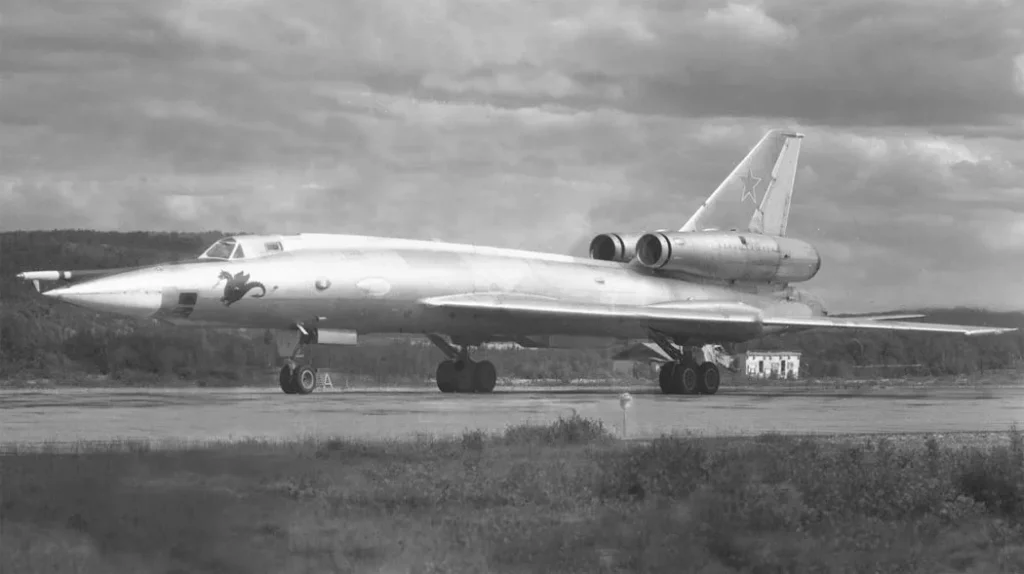

Внешне Ту-22РДМ безошибочно отличается от ранних Ту-22Р наличием длинной телескопической штанги дозаправки над остекленным носом штурмана, характерными окнами оптических и лазерных иллюминаторов станции «Шпиль-В» в нижней части фюзеляжа и развитыми антенными лезвиями станций «Тангаж» и «Куб» по бортам.

Планер сохранил стремительный фюзеляж с приталенностью по правилу площадей, стреловидное крыло (55 градусов, площадь 162.25 кв.м), два форсированных двигателя РД-7М2 на пилонах над основанием киля и трехопорное шасси с гондолами уборки основных тележек на крыльях.

Оборудование и разведывательный комплекс самолета Ту-22РДМ

Бортовое оснащение Ту-22РДМ представляло собой передовой многоспектральный разведывательный комплекс дальней зоны действия.

• Станция лазерной ночной разведки «Шпиль-В» («Шпиль-2»): лазерная сканирующая система с фоторегистратором для круглосуточного вскрытия замаскированных объектов, мостов, бронетанковой техники и аэродромов.
• Автоматизированная станция радиотехнической разведки «Тангаж» (СРС-13): широкодиапазонная система пассивного пеленгования частот РЛС обнаружения и управления оружием ЗРК стран НАТО.
• Станция детальной радиоразведки «Куб»: специализированный пеленгатор параметров работы радиоэлектронных средств оперативного командования.
• Комплекс длиннофокусных аэрофотоаппаратов дневной и ночной съемки: плановые и перспективные камеры АФА-41/42 и ночные камеры НАФА-Я7 со сменными фотокассетами.
• Радиолокационная станция «Рубин-1М» с фотоприставкой ФАРМ: панорамный радар обзора земной и морской поверхности с непрерывным покадровым фотографированием экрана.
• Комплекс активных станций РЭБ СПС-151/152/153 («Лютик» / «Сирень»): аппаратура постановки ответно-уводящих помех для срыва наведения зенитных ракет ЗРК Hawk и Nike-Hercules.
• Кормовая оборонительная дистанционная установка ДК-20С: 1 скорострельная 23-мм автоматическая пушка Р-23 (235-Ш) с боекомплектом 250 снарядов, радиолокационным прицелом ПРС-3 «Аргон-2» и оптико-телевизионным прицелом ТП-1.
• Система спасения экипажа (кресла К-22): индивидуальные катапультные кресла трех членов экипажа с катапультированием вниз.

Двигатели РД-7М2 и энергетика трансконтинентального полета

Силовая установка Ту-22РДМ состоит из двух одновальных турбореактивных двигателей РД-7М2 конструкции ОКБ-36 под руководством П.А. Колесова с форсажными камерами, установленных на пилонах над хвостовой частью фюзеляжа.

Каждый двигатель развивает максимальную бесфорсажную тягу 11 000 кгс и форсажную тягу 16 500 кгс (суммарная форсажная тяга силовой установки — 33 000 кгс / 323.6 кН). Размещение двигателей над килем обеспечило прямой приток чистого воздуха на больших углах атаки. Силовая установка разгоняет 85-тонный разведчик до максимальной скорости 1 510 км/ч (1.4 Маха) на высоте 11 000 метров, а наличие системы дозаправки топливом в полете гарантировало практическую дальность до 7 150 км при непрерывной продолжительности полета до 8-9 часов.

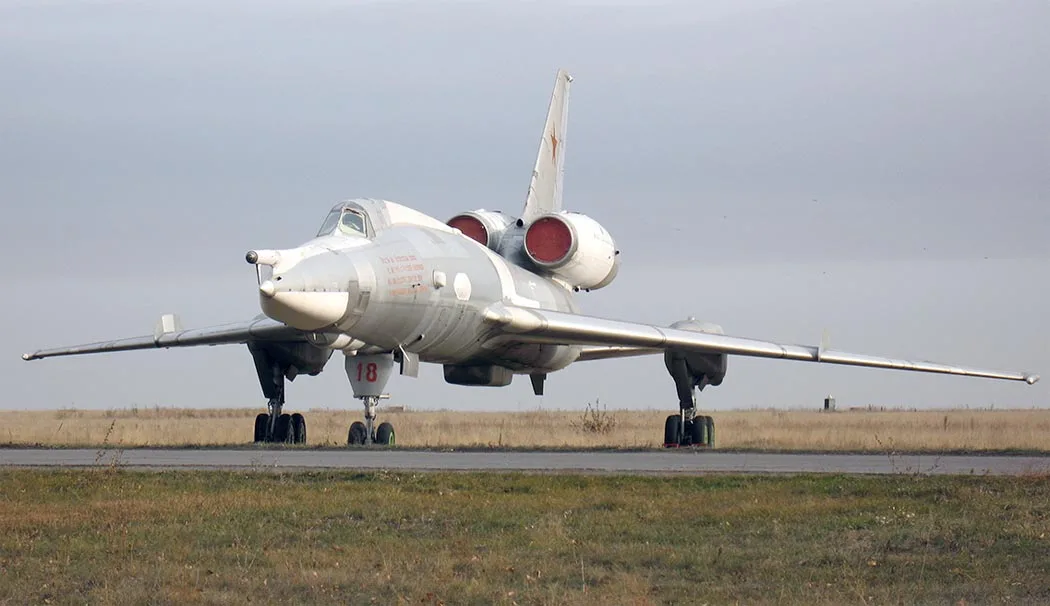

Технические характеристики Ту-22РДМ (изделие «ЮРДМ»)

Параметры верифицированы по официальным эксплуатационным регламентам Дальней и Морской авиации ВВС СССР для модернизированных разведчиков:

• Класс: Дальний сверхзвуковой самолет лазерной, радиотехнической и оптической разведки.
• Максимальная скорость на высоте 11 000 м: 1 510 км/ч (1.4 Маха).
• Крейсерская скорость полета: 950-1 000 км/ч.
• Посадочная скорость: 310-320 км/ч.
• Практический потолок: 13 500 м.
• Практическая дальность без дозаправки: 4 900 км.
• Практическая дальность с одной дозаправкой в воздухе: 7 150 км.
• Длина разбега при MTOW: 2 700-2 900 м.
• Размах крыла: 23.17 м.
• Длина самолета (со штангой): 42.60 м.
• Высота самолета: 10.13 м.
• Площадь крыла: 162.25 кв.м.
• Стреловидность крыла по передней кромке: 55 градусов.
• Максимальная взлетная масса (MTOW): 85 000-92 000 кг (в перегруз).
• Нормальная взлетная масса: 72 000 кг.
• Масса пустого снаряженного самолета с аппаратурой разведки: 44 000 кг.
• Экипаж: 3 человека (командир корабля, штурман-навигатор, бортоператор систем РЭБ/РТР).
• Силовая установка: 2 × ТРДФ РД-7М2 (суммарная форсажная тяга 33 000 кгс / 323.6 кН).

Ту-22РДМ vs North American RA-5C Vigilante: аудит тяжелых сверхзвуковых разведчиков 1970-х годов

Прямым функциональным, весовым и историческим зарубежным аналогом Ту-22РДМ являлся американский тяжелый сверхзвуковой палубный самолет комплексной разведки North American RA-5C Vigilante (оснащенный встроенным подфюзеляжным контейнером с оптическими камерами, инфракрасной станцией AAD-5 и РЛС бокового обзора APQ-102). Сопоставление платформ демонстрирует инженерные компромиссы при создании скоростных разведчиков большой дальности.

Параметр	Ту-22РДМ (изделие «ЮРДМ», СССР)	North American RA-5C Vigilante (США)
Максимальная взлетная масса (MTOW)	85 000 кг	36 100 кг
Тяговооруженность (TWR) при MTOW	0.39 (2 × РД-7М2 = 33 000 кгс)	0.45 (2 × General Electric J79-GE-10 = 16 200 кгс)
Лазерная станция ночной разведки	Да (комплекс «Шпиль-В»)	Отсутствует (только тепловизор AAD-5 и фотовспышки)
Автоматизированная станция РТР	Да (комплекс «Тангаж» СРС-13)	Да (система радиоперехвата ALQ-61)
Практическая дальность с дозаправкой	7 150 км	4 800 км
Оборонительное артиллерийское вооружение	1 × 23-мм пушка Р-23 (РЛС «Аргон-2»)	Отсутствует
Максимальная скорость на высоте	1 510 км/ч (1.4 Маха)	2 120 км/ч (2.0 Маха)

Сравнительный инженерный аудит подчеркивает стратегический размах советской модернизации. Американский палубный RA-5C Vigilante развивал скорость 2.0 Маха за счет великолепной аэродинамики, однако был ограничен по запасу топлива и дальности полета (4 800 км с дозаправкой), не имел пушечной самообороны и зависел от авианосца. Советский Ту-22РДМ благодаря интеграции уникального лазерного сканатора «Шпиль-В» и цифровой станции РТР «Тангаж» получил способность круглосуточно вскрывать любые объекты противника на трансконтинентальных маршрутах протяженностью до 7 150 км. Прочный планер Ту-22РДМ и кормовая скорострельная пушка Р-23 обеспечивали советскому экипажу высокую боевую устойчивость при ведении одиночной стратегической разведки в самых удаленных районах мирового океана.

Вердикт: вершина классического семейства Ту-22

Дальний самолет-разведчик Ту-22РДМ (изделие «ЮРДМ») — образец глубочайшей и успешной модернизации тяжелого сверхзвукового планера. Оснащение самолета лазерной системой «Шпиль-В», станцией РТР «Тангаж», двигателями РД-7М2 и системой дозаправки в полете превратило Ту-22РДМ в один из самых эффективных и дальнобойных разведывательных комплексов холодной войны, который более двадцати лет безупречно стоял на защите воздушных и морских рубежей Советского Союза.
