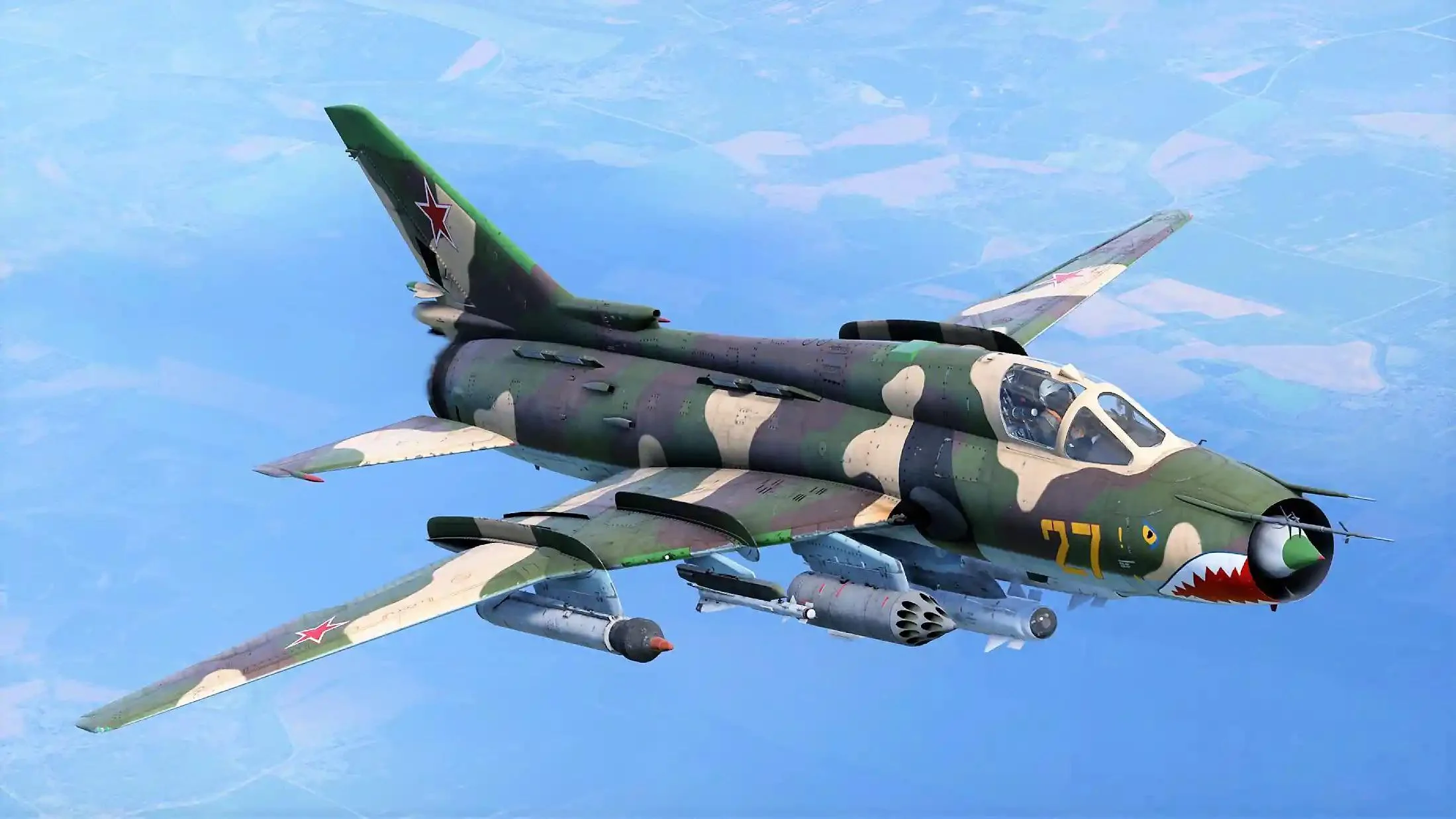

Су-17М4 «Стекловоз» (изделие «С-54»): фиксированный конус воздухозаборника, тяговооруженность АЛ-21Ф-3 и физика низковысотного прорыва

Posted on 10.08.2026 by admin

Фронтовой истребитель-бомбардировщик Су-17М4 (заводской индекс изделие «С-54») стал заключительным и самым совершенным серийным этапом эволюции советской линейки ударных самолетов с изменяемой стреловидностью крыла. В строевых частях за плотную компоновку сложнейшего электронного оборудования, массивный оптический блок и наличие телевизионного индикатора в кабине машина получила прозвище «Стекловоз».

Конструкторы ОКБ Сухого создали специализированную ударную платформу, максимально заточенную под одну жесткую задачу — прорыв эшелонированной ПВО противника на предельно малых высотах на трансзвуковых скоростях за счет высокой энерговооруженности силовой установки АЛ-21Ф-3 и цифрового прицельного комплекса.

Геометрия и компоновка: фиксированный клин и крыло изменяемой стреловидности

Аэродинамический облик Су-17М4 подчинен условиям жесткого сверхзвукового и трансзвукового броска у самой земли. Поворотные консоли крыла имеют диапазон изменяемой стреловидности от 28° (для взлета и посадки с короткой полосы) до 62° (для полетов на максимальной скорости).

Главным конструктивным отличием модификации М4 от предыдущих вариантов стал полный отказ от регулируемого центрального тела (конуса) воздухозаборника. Боевой опыт показал, что 95% ударных задач истребители-бомбардировщики выполняют у земли на скоростях 0.9–1.05 Маха, где сложная гидравлическая система выдвижения конуса не используется.

Фиксация конуса в едином положении облегчила носовую часть и освободила объем под оптико-электронный комплекс. Платой за это стало ограничение максимальной скорости на больших высотах до 1.75 Маха, однако у земли машина сохранила максимальный скоростной напор (1 400 км/ч). Для охлаждения раскаляющейся цифровой электроники в плотном воздухе на гаргроте перед килем установили характерный дополнительный воздухозаборник.

Цифровой прорыв ПрНК-54: БЦВМ «Орбита-20-22», «Клён-ПС» и ТВ-наведение

На ранних модификациях Су-17 при прицеливании пилоту приходилось маневрировать всем тяжелым самолетом, входя в опасное пикирование у самой земли. Это резко повышало риск столкновения с грунтом или попадания под осколки собственных бомб.

На Су-17М4 эту проблему кардинально решили интеграцией прицельно-навигационного комплекса ПрНК-54:

Цифровой мозг: бортовая ЦВМ «Орбита-20-22» и система автоматического управления САУ-22М2 взяли на себя автоматический расчет траектории, круглосуточную навигацию и маловысотный полет.
Лазерное и ТВ-прицеливание: лазерный дальномер-целеуказатель «Клён-ПС» в носовом конусе и телевизионный индикатор ИТ-23М в кабине позволили летчику наводить управляемое оружие кнюппелем на экране, не наклоняя нос самолета к земле.

Высокоточный арсенал и защита: от Х-29Т до пушек СППУ-22-01

Су-17М4 превратился в полноценный летающий комплекс высокоточного оружия. На 8 узлах подвески машина несет широкую номенклатуру средств поражения общей массой до 4 000 кг:

Управляемые ракеты «воздух-поверхность»: высокоточные лазерные ракеты Х-25МЛ, Х-29Л, тяжелые телевизионные ракеты Х-29Т, корректируемые авиабомбы КАБ-500Т, а также тяжелые НАР С-25Л.
Противорадиолокационное оружие: ракеты Х-25МП и Х-58 (в связке со станциями целеуказания «Вьюга-17» или «Метель»).
Специальное пушечное вооружение: помимо двух встроенных 30-мм пушек НР-30, самолет несет съемные подвижные пушечные контейнеры СППУ-22-01 с двуствольными 23-мм пушками ГШ-23Л, стволы которых могут программно отклоняться вниз на 30° для штурмовки колонн без пикирования.
Оборонительный комплекс: по опыту войны в Афганистане на самолет установили балочные держатели с кассетами ИК-ловушек КДС-23 и АСО-2В для защиты от ПЗРК, а также контейнер активных радиопомех СПС-141 «Гвоздика».

Технический профиль Су-17М4 (изделие «С-54»)

Параметры верифицированы по эксплуатационным регламентам и техническим описаниям для серийных машин с двигателем АЛ-21Ф-3:

Класс: Фронтовой истребитель-бомбардировщик.
Максимальная скорость у земли: 1 400 км/ч (М=1.05).
Максимальная скорость на высоте: 1 860 км/ч (М=1.75).
Практический потолок: 14 000 м.
Боевой радиус действия: до 1 150 км (с ПТБ).
Максимальная взлетная масса (MTOW): 19 630 кг.
Силовая установка: 1 × ТРДФ АЛ-21Ф-3.
Тяга на форсаже: 11 200 кгс (110 кН).

Су-17М4 vs Dassault Mirage 2000D: аудит ударных платформ

Ближайшим аналогом Су-17М4 по весовой категории (диапазон 17–20 тонн) и боевой задаче прорыва ПВО с нанесением точечных ударов является французский истребитель-бомбардировщик Dassault Mirage 2000D. Это прямое столкновение двух концептуальных инженерных школ: советской тяжелой школы изменяемой стреловидности с форсированным турбореактивным двигателем против французской философии бесхвостки с треугольным крылом.

Параметр	Су-17М4 (изделие «С-54»)	Mirage 2000D (Франция)
Максимальная взлетная масса (MTOW)	19 630 кг	17 500 кг
Тяговооруженность при MTOW	0.57	0.55 (на форсаже M53-P2)
Максимальная скорость у земли	1 400 км/ч (М=1.05)	1 110 км/ч (М=0.9)
Прицельный комплекс и ТВ-канал	ПрНК-54 («Клён-ПС» + ИТ-23М)	Контейнер PDLCT / Damocles + РЛС Antilope 5
Встроенное пушечное вооружение	2 × 30-мм НР-30 (плюс СППУ-22-01)	Отсутствует (только подвесные пушечные контейнеры)

Расчет энерговооруженности при максимальном взлетном весе (0.57 у Су-17М4 против 0.55 у французского аналога) отражает динамическое превосходство советской машины в разгонных характеристиках у земли. Одномоторный Су-17М4 за счет форсированной тяги двигателя АЛ-21Ф-3 легко преодолевает плотные слои воздуха на трансзвуковых скоростях, сокращая время пребывания в зоне поражения малой зенитной артиллерии и ПЗРК. Mirage 2000D компенсирует уступку в линейной скорости горизонтальной маневренностью дельта-крыла, но на прямолинейном низковысотном броске советский истребитель-бомбардировщик обладает большей скоростной напористостью.

Двигатель АЛ-21Ф-3 и термодинамическая напряженность

Ключевым агрегатом, формирующим летный профиль Су-17М4, является одноконтурный турбореактивный двигатель АЛ-21Ф-3 (конструкции ОКБ А.М. Люльки). Развивая тягу на форсаже в 11 200 кгс, этот двигатель работал в условиях колоссальных термических и механических напряжений.

Для обеспечения стабильной работы компрессора при полетах на предельно малых высотах в плотном турбулентном воздухе инженеры применили сложную многоступенчатую механизацию с поворотными лопатками направляющих аппаратов. Широкое внедрение жаропрочных титановых и жаропрочных стальных сплавов позволило выдержать длительную эксплуатацию на максимальных режимах, превратив АЛ-21Ф-3 в надежное сердце машины.

Вердикт: специализированный инструмент прорыва

Су-17М4 «Стекловоз» (изделие «С-54») представляет собой тяжелую, энергонасыщенную ударную платформу. Отказ от регулируемого конуса сузил высотный диапазон, но позволил сэкономить массу и разместить комплекс ПрНК-54 с теле-лазерным наведением. Высокая тяговооруженность при максимальной взлетной массе делает Су-17М4 классическим примером советской инженерной школы, где прочность планера и дубовая надежность двигателя АЛ-21Ф-3 сочетались с современными прицельными комплексами.

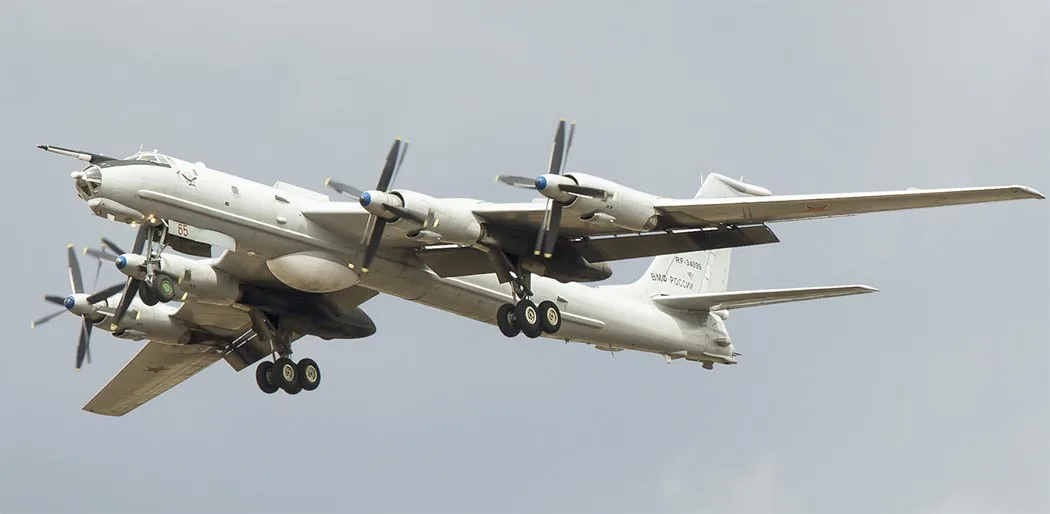

Ту-142МЗ «Мясорубка» (изделие «ВПМК-З»): гидроакустика «Заречье», соосные винты и охота за тихими АПЛ

Posted on 10.08.2026 by admin

Дальний противолодочный самолет Ту-142МЗ (заводской индекс изделие «ВПМК-З») стал технологической вершиной развития советской тяжелой морской авиации дальнего действия. Самолет проектировался для поиска и гарантированного уничтожения стратегических атомных подводных лодок противника в удаленных районах Мирового океана. В строевых частях за гигантский планер, унаследованный от стратегической бомбардировочной школы Ту-95, и характерный гул соосных винтов закрепилось прочное прозвище «Мясорубка».

Конструкторы ОКБ Туполева совместно с Таганрогским машиностроительным заводом создали тяжелую платформу, объединившую планер высокой емкости, модернизированную поисково-прицельную систему «Коршун-Н» с радиогидроакустическим комплексом «Заречье», мощные средства РЭБ и четыре соосных турбовинтовых мотора.

Геометрия и компоновка: удлиненный фюзеляж и соосные винты НК-12МП

Аэродинамический облик Ту-142МЗ подчинен требованию многочасового крейсерского барражирования на огромных дальностях. В отличие от базовых машин, вариант «МЗ» получил усиленный фюзеляж (с усовершенствованиями от самолета-ретранслятора Ту-142МР), перекомпонованную переднюю гермокабину и изолированные отсеки под новую электронную аппаратуру.

Стреловидное крыло большого удлинения (площадью около 290 м²) обеспечивает высокое аэродинамическое качество на дозвуковых скоростях патрулирования. Главная конструктивная особенность машины — четыре турбовинтовых двигателя НК-12МП мощностью по 15 000 л.с. каждый. Они вращают сдвоенные соосные четырехлопастные винты АВ-60П. Огромная мощность силовой установки создает высочайшую топливную эффективность на крейсерских эшелонах, позволяя Ту-142МЗ непрерывно находиться в воздухе до 16–17 часов без дозаправки.

Гидроакустический прорыв: почему появился комплекс «Заречье»

К концу 1970-х годов ВМС США начали массовое развертывание малошумных атомных подводных лодок третьего поколения (типа «Огайо» и «Лос-Анджелес»). Прежние советские поисково-прицельные системы («Беркут» и «Кайра-П») перестали засекать тихие субмарины на безопасных дистанциях.

Ответом советских инженеров стала гидроакустическая поисково-прицельная подсистема «Заречье», работающая в составе комплекса «Коршун-Н» под управлением бортовой ЦВМ «Аргон-15»:

Инфразвуковой поиск: система рассчитана на обработку сигналов от новых радиогидроакустических буев (РГБ) в низкочастотном диапазоне, где шумность современных АПЛ остается заметной.
Универсальность: вычислительный комплекс «Заречье» доработали так, чтобы он мог одновременно принимать данные как от новых инфразвуковых буев, так и от массовых буев предыдущих поколений системы «Беркут».
Магнитометрия: для точной засечки металлической массы АПЛ на предельно малых высотах в хвостовом коке установлен индукционный магнитометр ММС-106 «Ладога», работающий в связке с магнитофоном параметров поиска «Узор-5».

Комплекс вооружения и бортовая оборона: от АПР-3 до ГШ-23Л

Ту-142МЗ — это не просто разведчик, а тяжелый морской ракетоносец-охотник. В двух вместительных оружейных отсеках фюзеляжа размещается обширная номенклатура средств поиска и поражения суммарной массой до 9 000 кг:

Ударное противолодочное оружие: высокоскоростные авиационные ракето-торпеды АПР-2 «Ястреб» и АПР-3 «Орёл» (разгоняющиеся под водой до 100 км/ч за счет твердотопливного водометного двигателя), самонаводящиеся противолодочные торпеды УМГТ-1 «Орлан», а также глубинные и противолодочные авиабомбы (включая специальные ядерные заряды).
Поисковые средства: более 400 радиогидроакустических буев различных типов.
Бортовая оборона: запеленговать и защитить самолет в океане помогает комплекс РЭБ «Саяны-М». Кормовую полусферу прикрывает обновленная оборонительная установка со спаренной 23-мм скорострельной пушкой ГШ-23Л, прицельной станцией и вычислителем, унифицированными с дальним бомбардировщиком Ту-22М2/М3.

Технический профиль Ту-142МЗ (изделие «ВПМК-З»)

Параметры верифицированы по официальным эксплуатационным регламентам и техническим описаниям для серийных машин с двигателями НК-12МП:

Класс: Дальний противолодочный самолет / океанский патрульный комплекс.
Максимальная скорость на высоте: 855 км/ч.
Крейсерская скорость: 720–750 км/ч.
Практический потолок: 13 500 м.
Практическая дальность: до 12 500 км.
Максимальная взлетная масса (MTOW): 185 000 кг.
Масса снаряженного самолета: 90 000 кг.
Силовая установка: 4 × ТВД НК-12МП (эквивалентная мощность 4 × 15 000 л.с.).

Ту-142МЗ vs Nimrod MR2: аудит океанских платформ

Ввиду отсутствия в ВВС стран НАТО противолодочных платформ сверхтяжелого класса (150–180 тонн) из-за их опоры на развернутую сеть передовых островных баз, честный аудит проводится против самого тяжелого западного аналога аналогичного поколения — британского реактивного патрульного самолета Hawker Siddeley Nimrod MR2.

Параметр	Ту-142МЗ (СССР / Россия)	Nimrod MR2 (Великобритания)
Максимальная взлетная масса (MTOW)	185 000 кг	87 300 кг
Силовая установка	4 × ТВД НК-12МП (60 000 л.с.)	4 × ТРДД Rolls-Royce Spey (21 600 кгс)
Боевой радиус действия	до 5 200 км (без дозаправки)	до 3 500 км
Максимальная боевая нагрузка	до 9 000 кг (АПР-2/3, УМГТ-1, ядерные АБ)	6 100 кг (торпеды Sting Ray, глубинные бомбы)
Средства поиска	ППС «Коршун-Н» + РГК «Заречье» + ММС-106	Поисковая система AQS-901 + магнитометр

Масштаб и концепции машин принципиально различаются. Ту-142МЗ с максимальной взлетной массой 185 тонн более чем в два раза тяжелее британского визави. Советский противолодочник создавался как стратегический автономный крейсер, способный выполнять длительный поиск АПЛ в удаленных районах Атлантики, Тихого океана и Арктики без зависимости от иностранных баз подскока. Nimrod MR2 превосходил советскую машину в скорости выхода в точку за счет реактивных двигателей, но заметно уступал по массе сбрасываемых буев, автономности и дальности поиска.

Вердикт: океанский стратегический охотник

Ту-142МЗ «Мясорубка» (изделие «ВПМК-З») стал вершиной развития советской школы противолодочного самолетостроения. Конструкторам ОКБ Туполева удалось конвертировать гигантский запас планера и экономичность винтовых двигателей НК-12МП в глобальный противолодочный потенциал. Оснащенный комплексом «Заречье», ракето-торпедами АПР-3 и защитной связкой «Саяны-М», этот самолет на десятилетия стал главным средством нейтрализации американских АПЛ в мировом океане.

МиГ-23МЛД «Собака» (изделие «23-18»): аэродинамика «клыков» и физика изменяемой стреловидности крыла

Posted on 10.08.2026 by admin

Истребитель МиГ-23МЛД (заводской индекс изделие «23-18») — самая совершенная серийная модификация советского фронтового истребителя с крылом изменяемой геометрии. В строевых частях машина получила уважительное прозвище «Собака» из-за своего норовистого характера: истребитель был крайне чувствителен к ошибкам пилотирования на больших углах атаки и требовал от летчика высокой культуры управления.

Ранние версии МиГ-23 страдали от опасного сваливания в штопор при резком маневрировании. Инженеры ОКБ Микояна провели глубокую модернизацию планера и авионики: ключевой фишкой версии «МЛД» стала интеграция аэродинамических «клыков» на наплывах крыла и доработка системы управления, что радикально улучшило устойчивость машины и превратило спорный самолет в опасного бойца ближнего и среднего воздушного боя.

Геометрия и экстерьер: аэродинамические «клыки» и управление вихрями

Внешний вид МиГ-23МЛД продиктован требованиями сочетать короткий взлет с высокими сверхзвуковыми скоростями. Крыло изменяемой стреловидности имеет три фиксированных положения:

16° — для взлета, посадки и экономного крейсерского полета на дозвуке;
45° — основной режим для маневренного воздушного боя и затяжных виражей;
72° — для скоростных бросков на сверхзвуке до 2.35 Маха.

Главным инженерным прорывом модификации МЛД стали аэродинамические «клыки» (специальные вихреобразующие вырезы) на передней кромке наплывов крыла. На больших углах атаки они генерируют мощные устойчивые вихри, обдувающие верхнюю поверхность консолей и удерживающие поток от срыва.

Дополнительно на штанге основного ПВД-18 установили миниатюрный вихрегенератор, а в систему управления интегрировали систему ограничения углов атаки (СОУА) с автоматическим толкателем ручки управления. Это решение расширило допустимый угол атаки до безопасных 24–26 градусов и сделало самолет предсказуемым в маневренном бою, полностью исключив самопроизвольное сваливание в штопор.

Радар, РЭБ и комплекс вооружения: «Сапфир-23МЛД», Р-24 и система «Береза»

Боевую эффективность МиГ-23МЛД вывели на новый уровень за счет обновления бортового радиоэлектронного оборудования (БРЭО). На истребитель установили импульсно-доплеровскую РЛС Н008 «Сапфир-23МЛД», которая решила главную проблему ранних систем — научилась уверенно обнаруживать и сопровождать цели, летящие на малой высоте на фоне земной поверхности.

Комплекс вооружения получил ракеты средней дальности нового поколения:

Р-24Р — с полуактивной радиолокационной ГСН для поражения целей на дистанциях до 50 км;
Р-24Т — с высокочувствительной тепловой ГСН для скрытных атак во всем диапазоне высот.

Для ближнего высокоманевренного боя истребитель оснастили ракетами Р-60М с возможностью подвески до 6 штук на спаренных пусковых устройствах АПУ-60-2. Встроенное вооружение представлено двуствольной 23-мм автоматической пушкой ГШ-23Л.

По боевому опыту в Афганистане на МиГ-23МЛД установили станцию предупреждения об облучении СПО-15 «Береза» и блоки выброса пассивных помех БВП-50-60 (дипольные отражатели и ИК-ловушки для противодействия ПЗРК типа «Стингер»). Для работы по наземным целям машина может нести управляемые ракеты Х-23М, Х-25МЛ, Х-29Л, а также неуправляемые авиабомбы и НАР общей массой до 2 000 кг.

Технические характеристики МиГ-23МЛД (изделие «23-18»)

Параметры верифицированы по эксплуатационным регламентам для серийных машин с двигателем Р-35-300:

Класс: Фронтовой истребитель с крылом изменяемой геометрии.
Максимальная скорость на высоте: 2 500 км/ч (2.35 Маха).
Максимальная скорость у земли: 1 350 км/ч.
Практический потолок: 18 500 м.
Максимальная взлетная масса (MTOW): 17 800 кг.
Силовая установка: 1 × ТРДДФ Р-35-300.
Тяга на форсаже: 13 000 кгс (127.5 кН).

МиГ-23МЛД vs F-4E Phantom II: аудит возможностей

Ближайшим аналогом МиГ-23МЛД по весовой категории и боевым задачам эпохи холодной войны является американский истребитель General Dynamics / McDonnell Douglas F-4E Phantom II. Сопоставление этих платформ показывает разницу двух конструкторских школ: советской концепции легкого энерговооруженного истребителя с крылом изменяемой стреловидности против американской концепции двухмоторной тяжелогруженой платформы.

Параметр	МиГ-23МЛД (изделие «23-18»)	F-4E Phantom II (США)
Максимальная взлетная масса (MTOW)	17 800 кг	28 000 кг
Тяговооруженность при MTOW	0.73	0.58
Максимальная скорость	2.35 Маха	2.2 Маха
Прицельный комплекс и ВБР	РЛС Н008 «Сапфир» + Р-24Р/Т (до 50 км)	РЛС AN/APQ-120 + AIM-7E/F Sparrow
Встроенная пушка	23-мм ГШ-23Л (двуствольная)	20-мм M61A1 Vulcan (шестиствольная)

Математика тяговооруженности при MTOW (0.73 у МиГа против 0.58 у F-4E) доказывает абсолютное преимущество советской машины в динамике разгона и разгонных характеристиках на вертикалях. МиГ-23МЛД проектировался как более легкий и подвижный истребитель, способный навязывать инициативу в виражах при крыле в 45°. Тяжелый F-4E опирался на моторику двух двигателей и ракетный залп с дистанции, заметно уступая «Собаке» в установившемся вираже и вертикальном маневре.

Технический «узел»: механизм изменения стреловидности

Главным силовым узлом МиГ-23МЛД является узел поворота консолей крыла. Поворотная часть консоли опирается на мощный шарнирный стальной шарнир, который воспринимает и передает на фюзеляж гигантские нагрузки от подъемной силы на сверхзвуке.

Синхронизация поворота обоих консолей осуществляется через винтовые подъемники от общего гидропривода. Изменение стреловидности в полете позволяет пилоту мгновенно трансформировать характер машины: от стабильного дозвукового самолета с малым разбегом до узкого сверхзвукового перехватчика.

Вердикт: эволюция маневренного потенциала

МиГ-23МЛД — это результат блестящей инженерной доводки платформы, которая изначально считалась капризной и сложной в управлении. Интеграция аэродинамических «клыков», системы СОУА и доработка станции «Сапфир-23МЛД» с ракетами Р-24 превратили своенравную «Собаку» в грозного противника. Инженеры ОКБ Микояна сумели выжать максимум из технологии изменяемой геометрии крыла, создав сбалансированный и легкий фронтовой истребитель своего времени.

МиГ-29С «Горбатый» (изделие 9-13С): интегральная аэродинамика, станция «Гардения» и ракеты Р-77

Posted on 10.08.2026 by admin

Фронтовой истребитель МиГ-29С (заводской индекс «изделие 9-13С») представляет собой глубокую серийную модернизацию базового советского истребителя четвертого поколения. В пилотажной и строевой среде за этой машиной закрепилось прочное прозвище «Горбатый» — из-за характерного увеличенного гаргрота за кабиной пилота.

Ранние версии МиГ-29 (изделие 9-12) из-за скромного запаса топлива и ограниченного радиуса действия в строю шутливо прозвали «истребителями завоевания превосходства над собственным аэродромом». Конструкторы ОКБ Микояна провели масштабную работу над ошибками: они обновили бортовое радиоэлектронное оборудование, усовершенствовали топливную систему и расширили номенклатуру вооружения. В результате узкоспециализированный истребитель ближнего боя превратился в полноценный многоцелевой комплекс, способный одновременно атаковать несколько целей вне визуальной видимости, эффективно защищаться от радиолокаторов противника и летать на нормальные оперативные дальности.

Экстерьер и геометрия: почему у МиГ-29С такой внешний вид

Внешний облик МиГ-29С продиктован законами интегральной аэродинамической компоновки, где крыло и фюзеляж образуют единый нераздельный планер. Такая геометрия приводит к тому, что сам фюзеляж создает до 40% общей подъемной силы. Развитые корневые наплывы крыла (LERX) с острой передней кромкой генерируют мощные управляемые вихри, обдувающие верхнюю поверхность консолей и удерживающие подъемную силу на запредельных углах атаки до 28–30 градусов.

Разнесение двух мотогондол под планер образовало между ними несущий «туннель», снизивший интерференционное сопротивление и высвободивший место под центральные подвески. Двухкилевое вертикальное оперение, отклоненное во внешнюю сторону на 6 градусов, было необходимо для сохранения путевой управляемости: на высоких углах атаки широкий фюзеляж затенял бы один центральный киль, тогда как разнесенные кили остаются в чистом вихревом потоке с наплывов крыла.

Проблема дальности и защиты: гаргрот, бак №1А, 3 ПТБ и защитные жалюзи

Главным конструктивным узлом версии МиГ-29С стал увеличенный наплыв за кабиной пилота — гаргрот. Чтобы дать фронтовому истребителю защиту от вражеских радиолокаторов, инженеры разместили внутри фюзеляжа станцию активных помех радиоэлектронной борьбы (РЭБ) Л-203Б «Гардения-1Б». Поскольку свободного объема внутри тесного корпуса не оставалось, над фюзеляжем надстроили аккуратный «горб», куда также втиснули дополнительный фюзеляжный топливный бак №1А на 240 литров.

Чтобы окончательно снять проблему короткого радиуса действия, на МиГ-29С доработали крыло и топливную систему: теперь вместо одного центрального бака самолет получил возможность нести сразу три подвесных топливных бака (подфюзеляжный ПТБ-1500 и два крыльевых ПТБ-1150). Это кардинально увеличило перегоночную дальность и время патрулирования.

Другим уникальным узлом стали верхние защитные жалюзи на корневых наплывах крыла: при рулении по неидеальным грунтовым и фронтовым аэродромам основные нижние воздухозаборники наглухо закрываются цельными створками, а воздух забирается через верхние решетки, что полностью исключает засос камней и мусора в двигатели.

Технический профиль МиГ-29С (изделие 9-13С)

Параметры верифицированы по официальным эксплуатационным регламентам и техническим описаниям для серийных машин с двигателями РД-33:

Класс: Многоцелевой фронтовой истребитель завоевания превосходства в воздухе.
Максимальная скорость на высоте: 2 450 км/ч (Мах 2.3).
Максимальная скорость у земли: 1 500 км/ч.
Практический потолок: 18 000 м.
Максимальная взлетная масса (MTOW): 18 480 кг.
Силовая установка: 2 × ТРДДФ РД-33 (серии 2 или 3).
Суммарная тяга на форсаже: 16 600 кгс (в режиме ЧР — 17 600 кгс).

Вооружение и прицельные комплексы: Р-77, Р-27ЭР/ЭТ и нашлемная система «Щель»

Оружейный прорыв МиГ-29С связан с модернизацией радиолокационной прицельной станции Н019М «Топаз». Установка нового вычислительного комплекса Ц101М позволила истребителю одновременно обстреливать две воздушные цели двумя ракетами средней дальности Р-77 (РВВ-АЭ) с активными радиолокационными головками самонаведения по принципу «выстрелил и забыл».

Для боя на больших дистанциях в арсенал добавили энерговооруженные ракеты Р-27ЭР (с полуактивной РЛГСН) и Р-27ЭТ (с тепловой ГСН), увеличшившие рубеж перехвата целей до 75–90 км. В ближнем маневренном бою применяются высокоманевренные ракеты Р-73 с инфракрасной ГСН и отклоняемым вектором тяги.

Ракеты Р-73 сопряжены с нашлемной системой целеуказания «Щель-3УМ»: пилоту достаточно повернуть голову в сторону противника, и визир на шлеме передает координаты головке самонаведения под углами до 60° от оси самолета. Встроенное вооружение представлено скорострельной 30-мм пушкой ГШ-30-1 с лазерным дальномером. При этом максимальная масса боевой нагрузки на шести подкрыльевых пилонах была поднята до 4 000 кг (поддержка бомб ФАБ-500, разовых бомбовых кассет КМГУ, а также блоков НАР С-8, С-13 и тяжелых неуправляемых ракет С-24).

МиГ-29С vs F-16C Block 50/52: аудит фронтовых истребителей

Прямым конкурентом МиГ-29С по весовой категории (диапазон 18–19 тонн) и боевым задачам завоевания превосходства в воздухе на переднем крае является американский истребитель General Dynamics F-16C Block 50/52. Это столкновение двух концептуальных школ: советской интегральной аэродинамической схемы с двумя двигателями против американской философии одномоторного многоцелевого «скальпеля».

Параметр	МиГ-29С (изделие 9-13С)	F-16C Block 50/52 (США)
Максимальная взлетная масса (MTOW)	18 480 кг	19 200 кг
Тяговооруженность при MTOW	0.90 (в режиме ЧР — 0.95, при нормальной массе — до 1.08)	0.68
Нагрузка на крыло при MTOW	486.3 кг/м²	600 кг/м²
Дальний воздушный бой (BVR)	Р-77 (АРГСН) + Р-27ЭР/ЭТ (до 90 км)	AIM-120 AMRAAM (АРГСН)

Расчет энерговооруженности при максимальном взлетном весе (0.90 у МиГ-29С против 0.68 у F-16C) наглядно демонстрирует абсолютное преимущество советской машины в динамике разгона и скороподъемности. Интегральная аэродинамика с низкой нагрузкой на крыло в сочетании с двумя моторами РД-33 обеспечивает МиГ-29С подавляющую маневренность на вертикалях. F-16C компенсирует это прицельным комплексом по наземным целям, но в ближнем и среднедистанционном воздушном бою энергетика и ракетный потенциал советского истребителя оказываются превосходящими.

Вердикт: эталонный фронтовой боец

МиГ-29С «Горбатый» (изделие 9-13С) представляет собой глубоко сбалансированный фронтовой истребитель. Конструкторам ОКБ Микояна удалось полностью избавиться от «детских болезней» ранних серий: они решили проблему малого радиуса полета установкой дополнительных баков, повысили выживаемость встроенной станцией РЭБ «Гардения-1Б» и дали машине полноценное оружие дальнего боя в лице ракет Р-77 и Р-27ЭР. Пожертвовав чистотой силуэта ради функциональности, инженеры получили машину, сочетающую феноменальную сверхманевренность в ближнем бою с возможностью эффективного дистанционного перехвата воздушных целей.

Турниры по бильярду в Москве от Московской Академии Бильярда

Posted on 10.08.202610.08.2026 by admin

Турниры по бильярду в Москве — это возможность весело провести время в компании коллег по работе или друзей, а также почувствовать дух реального состязания и проверить свои навыки в игре против новых соперников. Московская Академия Бильярда является профессионалом по проведению таких турниров: различные форматы, большой выбор дисциплин и лучшие бильярдные клубы Москвы.

Если вам надоело играть только с друзьями и хочется настоящих соревнований, то приходите на открытые турниры Московской Академии Бильярда. Если же вы являетесь руководителем компании и хотите сблизить коллектив, весело проведя время, то закажите организацию и проведение своего собственного турнира.

Кому подойдут состязания

Академия организует турниры под разные задачи:

✅ Игрокам и любителям: шанс выйти за рамки обычных игр с друзьями, получить спортивный азарт, соревновательный опыт и заработать первые очки в турнирном рейтинге от Московской Академии Бильярда.
✅ Компаниям и бизнесу: проведение корпоративных турниров под ключ. Это отличный формат для праздника или командного мероприятия, который объединяет людей лучше стандартного банкета.

Виды и форматы турниров

В Московской Академии Бильярда проходят соревнования по следующим направлениям:

Пул 8
Пул 9
Свободная пирамида
Свободная пирамида с продолжением
Невская пирамида
Парные турниры
Командные турниры

Не уверены, какой формат выбрать? Мы бесплатно проконсультируем вас по всем видам турниров и подберем оптимальный вариант под ваши задачи, количество участников и уровень подготовки — будь то личное участие или корпоративный праздник.

У нас большой опыт в организации соревнований различных форматов и масштабов, поэтому мы точно знаем, что предложить. Проведем консультацию и подберем идеальный вариант турнира, чтобы вы или ваша компания получили именно тот результат и эмоции, на которые рассчитывали.

Что вы получаете, выбирая Московскую Академию Бильярда

Мы не просто собираем участников у столов со словами «играйте» — мы полностью берем на себя проведение и атмосферу мероприятия:

✅ Продуманная программа и динамика: мы выстраиваем турнир так, чтобы никто не сидел без дела и не скучал в ожидании партии. На корпоративах вовлечен каждый — независимо от того, как часто человек держит кий.
✅ Профессиональное судейство: опытные судьи формируют четкую турнирную сетку, подробно объясняют правила и следят за каждой партией.
✅ Рейтинг и итоговый турнир: любители зарабатывают баллы в общей рейтинговой таблице Академии, а сильнейшие игроки выходят в финальный турнир с ценными призами.
✅ Брендированные награды: готовим кубки, медали и грамоты с индивидуальной гравировкой для победителей и призеров.
✅ Полная организация «под ключ» (от 18 000 руб.): подбираем подходящий клуб в Москве, берем на себя все организационные задачи и при необходимости проводим мастер-класс от профессиональных тренеров Академии.

Как записаться или заказать турнир

Чтобы принять участие в ближайшей игре или заказать проведение турнира для своей компании, оставьте заявку на сайте Московской Академии Бильярда. Укажите имя и номер телефона — мы свяжемся с вами и ответим на все вопросы.

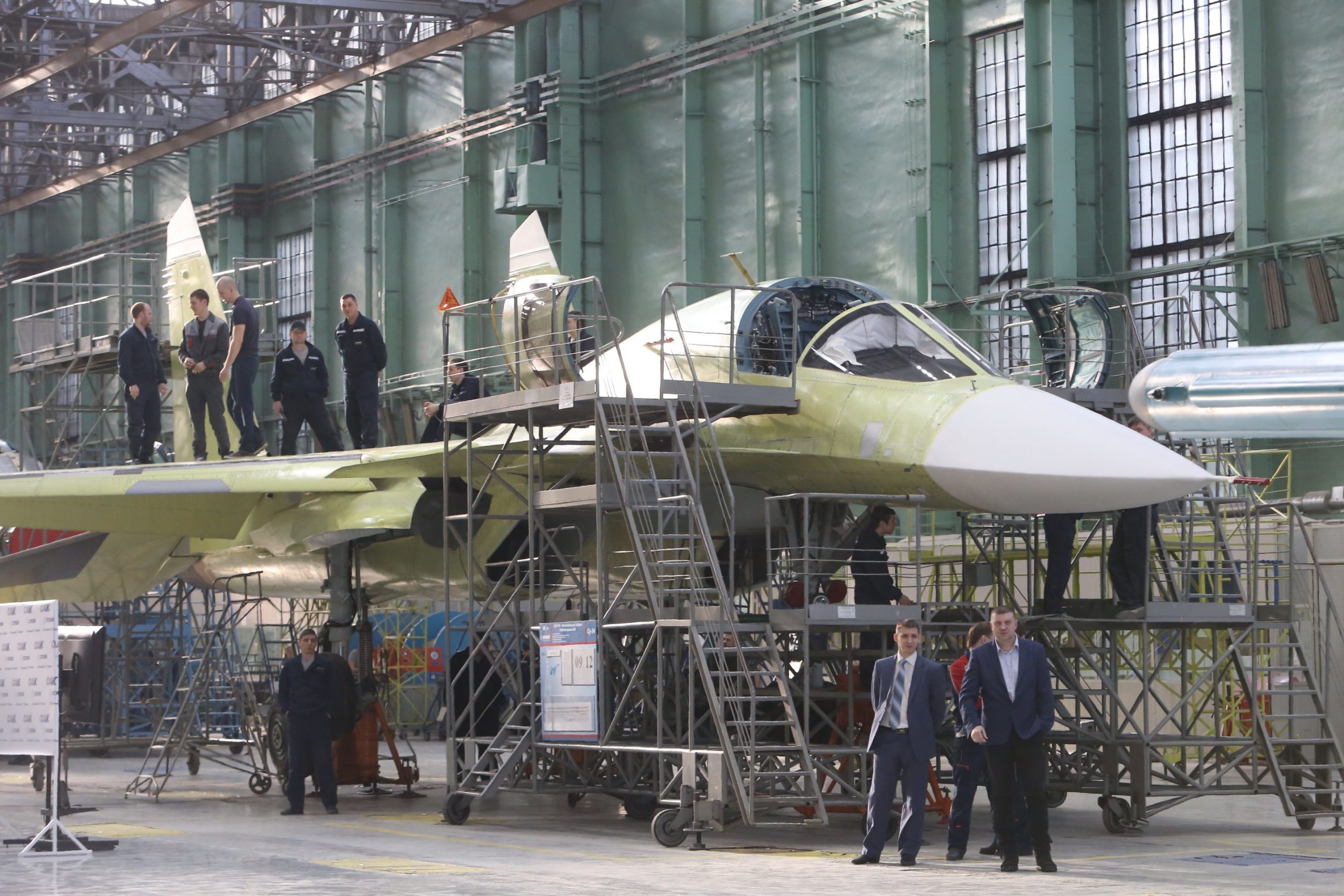

Город, где рождаются крылья: почему Новосибирск имеет полное право называться авиационной столицей России

Posted on 06.08.202606.08.2026 by admin

Новосибирск: молодая и невероятно динамичная столица Сибири. Каждый житель города знает его рекордные предметы гордости: Новосибирск вошел в историю как самый быстрорастущий город-миллионник в мире, достигнув миллионного населения быстрее Чикаго. Здесь построен самый длинный крытый метромост на планете протяженностью более двух километров, расположен один из лучших зоопарков мира и всемирно известный научный центр Академгородок.

Однако далеко не все жители сибирского мегаполиса осознают другой важнейший факт: Новосибирск: это еще и крупнейшая авиационная столица России, на заводах которой рождалась и рождается легендарная боевая авиация страны.

«По полку самолетов в день»: как завод Чкалова спас небо в Великую Отечественную войну

В годы Великой Отечественной войны Новосибирский авиационный завод имени В.П. Чкалова совершил настоящий трудовой подвиг. В кратчайшие сроки эвакуированное предприятие наладило массовое производство боевой авиации для фронта.

На заводе действовал знаменитый жесткий лозунг: «По полку боевых самолетов в день!». Новосибирские рабочие и инженеры дали фронту более 15 тысяч легендарных истребителей Як-7 и Як-9. Каждый третий истребитель, воевавший с фашистскими захватчиками в советском небе, был построен именно в Новосибирске.

От МиГ-15 до Су-24: как Новосибирск строил реактивный щит СССР

В послевоенные годы и в эпоху Холодной войны Чкаловский завод стал одним из главных центров реактивного самолетостроения Советского Союза. Именно здесь осваивали производство самых передовых на тот момент машин:

Реактивные первенцы: Массовый выпуск знаменитых истребителей МиГ-15 и МиГ-17.
Сверхзвуковые перехватчики: Производство сверхзвуковых истребителей Су-9, Су-11 и Су-15.
Фронтовая бомбардировочная авиация: Выпуск легендарных фронтовых бомбардировщиков с крылом изменяемой стреловидности Су-24.

Родина легендарного Су-34: почему знаменитые «Утята» собирают только здесь

Сегодня Новосибирский авиационный завод имени В.П. Чкалова (входящий в состав Объединенной авиастроительной корпорации Ростеха) является единственным предприятием в мире, где производятся знаменитые фронтовые бомбардировщики Су-34.

Этот двухместный бронированный самолет, получивший в авиационных кругах ласковое прозвище «Утёнок» за характерную форму носового обтекателя, является ключевой ударной силой ВКС России. В Новосибирске не просто собирают планер: здесь устанавливают комплексную авионику, бронированную кабину и проводят полный цикл заводских испытаний каждого серийного Су-34.

Беспилотник «Охотник» и гражданская авиация: чем живет завод Чкалова сегодня

Новосибирский авиазавод продолжает работать на переднем крае высоких технологий. В современных цехах предприятия создается авиация будущего:

Тяжелый БПЛА С-70 «Охотник»: В Новосибирске создаются и испытываются первые образцы тяжелого малозаметного ударного беспилотника «Охотник», работающего в связке с истребителями пятого поколения.
Гражданское самолетостроение: Завод изготавливает элементы фюзеляжа и днища для пассажирских лайнеров «Суперджет» и принимает участие в программе МС-21.

Главный вывод: почему каждый житель Новосибирска должен гордиться авиационной историей своего города

Новосибирск: это город, чей вклад в мировую и отечественную авиацию невозможно переоценить. Стоя у знаменитого метромоста или гуляя по Академгородку, каждому новосибирцу стоит помнить: в небе над их головами закладывалась свобода страны в 1940-х годах, а сегодня в родному городе создаются лучшие в мире боевые самолеты.

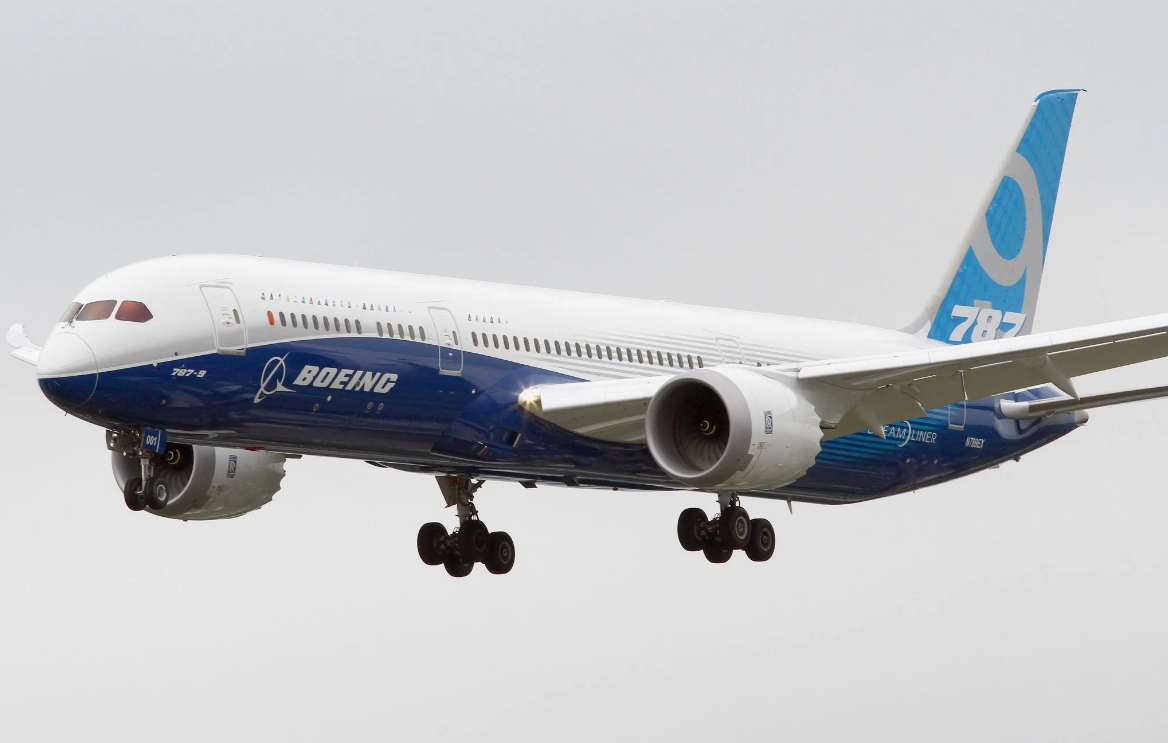

Boeing 787 Dreamliner: композитный кессон, электрическая архитектура и эволюция семейства

Posted on 05.08.2026 by admin

Boeing 787 Dreamliner представляет собой широкофюзеляжный двухмоторный лайнер, разработанный американской корпорацией Боинг для эффективного выполнения дальнемагистральных полетов. Созданный в ответ на исчерпание потенциала классической алюминиевой авиации, 787 стал первой в мире крупной коммерческой машиной, чей силовой каркас фюзеляжа и крыла более чем наполовину выполнен из композитных материалов. Лайнер ознаменовал собой переход индустрии к концепции прямых межконтинентальных маршрутов в обход перегруженных мега-хабов.

История создания

В начале 2000-х годов мировой рынок пассажирских перевозок потребовал смены парадигмы. Вместо громоздких четырехмоторных гигантов, возивших трафик между узловыми аэропортами, авиакомпаниям потребовался инструмент для прямых рейсов из точки в точку. Корпорация Boeing отказалась от концепции околозвукового проекта Sonic Cruiser в пользу предельной топливной эффективности. Программа под первоначальным индексом 7E7 была официально запущена в апреле 2004 года. Инженерам предстояло решить сложнейшую задачу: снизить расход топлива на 20% по сравнению с предшественниками и кардинально улучшить экономику дальних перелетов. Первый полет лайнер совершил 15 декабря 2009 года, а коммерческая эксплуатация началась в октябре 2011 года.

Внешний вид и аэродинамика

Аэродинамический облик Боинг 787 оптимизирован для крейсерского полета на числе Маха 0.85. Главным внешним и конструктивным отличием машины стало уникальное крыло огромного удлинения с большой гибкостью. В полете концы крыла изгибаются вверх, снижая индуктивное сопротивление без установки тяжелых вертикальных винглетов (на законцовках применяются гладкие обтекаемые скосы — raked wingtips).

Задняя кромка мотогондол двигателей (General Electric GEnx или Rolls-Royce Trent 1000) выполнена в виде характерных зубчиков — шевронов. Это решение обеспечивает плавное смешение холодного внешнего потока из контура вентилятора с горячей реактивной струей газов, в разы снижая турбулентный рев и делая лайнер одним из самых тихих в своем классе.

Инженерный прорыв: композиты и электрическая архитектура

Главная инновация 787 скрыта внутри силовой структуры. Традиционный алюминиевый планер уступил место цельным секциям из углепластика (композитного кессона), что позволило снизить массу пустого самолета на 15-20% и убрать десятки тысяч металлических заклепок.

Переход на углепластик потянул за собой смену всей бортовой архитектуры. Поскольку полимерные материалы не выносят локальных перегревов от традиционного отбора горячего воздуха из компрессора двигателей для противообледенения и наддува, инженеры создали «электрический самолет» (More Electric Aircraft). Системы отбора воздуха были ликвидированы; их заменили мощные электрогенераторы на валах двигателей, питающие электрические компрессоры наддува и электрообогрев крыла.

Отсутствие коррозии и усталости металла в углепластике позволило изменить микроклимат в салоне: давление наддува было поднято до эквивалента высоты 1 800 метров (вместо стандартных 2 400 метров), а влажность воздуха существенно увеличена, что избавило пассажиров от обезвоживания и усталости на сверхдальних рейсах.

Салон и удобство пассажиров

Широкофюзеляжный салон Dreamliner рассчитан на размещение от 210 до 330 пассажиров в зависимости от модификации и выбранной авиакомпанией компоновки (типично по схеме 3-3-3 в эконом-классе).

Особенностью пассажирской кабины стали увеличенные иллюминаторы (на 30% больше стандартных) с электронной регулировкой светопропускания без механических шторок. Благодаря жесткости композитного планера и улучшенной аэродинамике крыла, эффективно гасящего вертикальные ускорения, самолет мягче переносит зоны турбулентности. Низкий уровень шума от двигателей с шевронами делает длительные перелеты комфортными для экипажа и пассажиров.

Технические характеристики Boeing 787-8

Ниже даны характеристики первая модель семейства, Boeing 787-8, при этом важно понимать, чтобы были и другие(будут рассмотрены далее).Параметры верифицированы по официальным эксплуатационным регламентам и спецификациям производителя:

Класс: Широкофюзеляжный дальнемагистральный пассажирский лайнер.
Крейсерская скорость: Мах 0.85 (около 903 км/ч).
Практический потолок: 13 100 м (43 000 футов).
Максимальная взлетная масса (MTOW): 227 930 кг (502 500 фунтов).
Силовая установка: 2 × ТРДД General Electric GEnx-1B или Rolls-Royce Trent 1000.
Суммарная тяга: около 64 000 — 68 000 кгс.
Практическая дальность: до 13 620 км (для базовой версии -8).

Инженерный вывод по ТТХ: Сочетание малой массы композитного планера, высокой удельной тяги двухконтурных двигателей и суперкритического крыла обеспечило беспрецедентную топливную эффективность, сделав возможным открытие сотен рентабельных прямых трансконтинентальных маршрутов.

Эволюция и модификации семейства

Семейство Dreamliner развивалось через поэтапное изменение геометрии фюзеляжа и устранение первоначальных конструктивных компромиссов:

Boeing 787-8 (Базовый первопроходец): Первая модель семейства, на которой отрабатывались все революционные технологии — от композитного кессона до электрической архитектуры. Создавался как замена стареющим Boeing 767. В процессе разработки инженеры столкнулись с сильным перетяжелением конструкции (overweight airframe) из-за избыточных запасов прочности в новых композитных узлах, что жестко ограничило начальную дальность и топливную эффективность базовой версии.
Boeing 787-9 (Оптимальный флагман): Удлиненная на 6 метров версия, ставшая самым массовым и сбалансированным «Дримлайнером» в истории. Опыт тяжелого старта на -8 позволил инженерам пересчитать нагрузку, усилить планер, оптимизировать топливные баки и аэродинамику. За счет возросшей массы (MTOW) и геометрии эта модель получила наибольшую дальность полета в семействе, превзойдя базовую версию.
Boeing 787-10 (Максимальная вместимость): Дальнейшее удлинение фюзеляжа (еще на 5.5 метров относительно -9, общая длина почти 68 метров) в угоду максимальной пассажировместимости для замены тяжелых старых самолетов на плотных маршрутах. Из-за максимальной длины фюзеляжа и сохранения базового крыла дальность полета у -10 снизилась по сравнению с -9, сделав его специализированным инструментом для высокоинтенсивных линий.

Модификация	Длина фюзеляжа	Максимальная взлетная масса (MTOW)	Типичная вместимость (3 класса)	Максимальная дальность
787-8 (Базовый)	56.72 м	227 930 кг	210 — 250 кресел	до 13 530 — 13 620 км
787-9 (Оптимальный флагман)	62.81 м	254 000 кг	250 — 290 кресел	до 14 140 — 14 800 км
787-10 (Максимальная вместимость)	68.28 м	254 000 кг	290 — 330 кресел	до 11 720 км

Проблемы модели

Революционный технологический скачок обернулся для программы тяжелейшими производственными и эксплуатационными кризисами. Главной технической уязвимостью раннего этапа стали литий-ионные аккумуляторы, выбранные ради экономии веса. В январе 2013 года из-за склонности батарей к тепловому разгону (thermal runaway) и возгораниям на борту мировой флот 787 был экстренно прикован к земле (grounding) на несколько месяцев. Boeing пришлось срочно перепроектировать батарейный отсек, заключив ячейки в герметичные титановые кожухи с выводом газов за борт. Кроме того, освоение сложнейшего производства цельных углепластиковых секций фюзеляжа вызвало многолетние задержки поставок и колоссальные финансовые издержки.

Противоречие, ведущее к закату

В отличие от тупиковых проектов прошлого, Boeing 787 коммерчески состоялся и стал одним из самых продаваемых широкофюзеляжных лайнеров в истории. Однако его создание обнажило предел глобальной кооперации: попытка распределить производство крупных узлов по всему миру (от Японии до Италии) привела к тяжелейшим логистическим сбоям и дефектам сборки, потребовавшим от корпорации миллиардных вливаний на исправление брака. Тем не менее, экономическая модель прямых рейсов («точка-в-точка») полностью оправдала себя, переписав правила игры на рынке дальних перевозок.

Место в истории

Boeing 787 Dreamliner вошел в историю как лайнер, сломавший алюминиевую монополию в широкофюзеляжном сегменте. Это технологический рубеж, доказавший жизнеспособность «электрической архитектуры» и масштабного применения композитов на практике. Несмотря на шлейф производственных проблем и батарейных кризисов, Dreamliner изменил карту глобальных маршрутов, сделав дальние межконтинентальные перелеты доступными и экономически рентабельными.

Airbus A380: триумф двухпалубной компоновки и масштаба, но побежденный негибкой экономикой хабов

Posted on 05.08.2026 by admin

Airbus A380 представляет собой крупнейший полноразмерный двухпалубный пассажирский лайнер в истории мировой авиации. Созданный европейским консорциумом, этот гигант стал ответом на проблему перегруженности ключевых мировых аэропортов и исчерпания пропускной способности воздушных слотов. Воплотив в себе передовые достижения аэродинамики, материаловедения и цифрового управления, A380 продемонстрировал технологический максимум пассажирского самолетостроения, но столкнулся с фундаментальным изменением модели глобальных авиаперевозок.

История создания

Разработка сверхвместительного лайнера началась в конце 1980-х годов под внутренним обозначением A3XX, а официальный старт программы состоялся в конце 2000 года. Руководство Airbus исходило из концепции концентрации трафика по схеме «хаб-то-хаб» (Hub-and-Spoke). Крупнейшие международные аэропорты мира столкнулись с дефицитом слотов: полосы и терминалы были забиты под завязку, а увеличить количество рейсов физически не позволяли ограничения регуляторов. Логика европейских конструкторов заключалась в том, чтобы обойти дефицит слотов за счет увеличения вместимости каждого рейса. Первый полет лайнера состоялся 27 апреля 2005 года, а в октябре 2007 года первый серийный борт вышел на коммерческую линию. Программа потребовала колоссальных инвестиций, а производство было свернуто в 2021 году после выпуска 254 машин.

Внешний вид и аэродинамика

Экстерьер A380 подчинен задаче обеспечения беспрецедентного внутреннего объема при сохранении приемлемого аэродинамического сопротивления на крейсерских числах Маха 0.85. Главная особенность планера — полноценный двухпалубный фюзеляж на всем протяжении кабины, переходящий в овальное сечение. Размах крыла гиганта составляет почти 80 метров, а его площадь достигает 845 квадратных метров, что позволяет машине нести огромный запас топлива для трансконтинентальных перелетов без промежуточных посадок.

Для управления тяжелым планером массой до 575 тонн используется комплексная электродистанционная система управления (ЭДСУ), распределяющая нагрузку по многосекционным элевонам, рулям и закрылкам. Четыре массивных турбовентиляторных двигателя (на выбор — Rolls-Royce Trent 900 или Engine Alliance GP7200) с тягой около 70 000-75 000 фунтов каждый обеспечивают необходимую энерговооруженность для подъема полутысячетонной машины на эшелон.

Салон и удобство пассажиров

Комфорт пассажиров на борту A380 кардинально отличался от стандартов любого другого лайнера. Благодаря двум полноценным палубам и гигантской ширине фюзеляжа на главной палубе появилась возможность реализовывать просторные эконом-классы по схеме 3-4-3, а на верхней палубе — более широкие кресла по схеме 2-4-2. Типовая трехклассная компоновка рассчитана на 500-525 пассажиров, а максимальная сертификационная вместимость в одноклассной конфигурации составляет 853 человека.

Главным открытием для пассажиров стала акустика салона: за счет массивности конструкции, толстой звукоизоляции и высокой степени двухконтурности двигателей A380 признан одним из самых тихих самолетов в истории. Уровень шума и вибраций на эшелоне был минимальным, что в сочетании с мягкостью хода тяжелого планера при турбулентности создавало ощущение нахождения на крупном морском лайнере.

Технические характеристики A380-800

Параметры верифицированы по официальным эксплуатационным регламентам и сертификатам типа Airbus:

Класс: Широкофюзеляжный двухпалубный пассажирский лайнер.
Крейсерская скорость: Мах 0.85 (около 900 км/ч).
Практический потолок: 13 100 м.
Максимальная взлетная масса (MTOW): 575 000 кг.
Силовая установка: 4 × ТРДД Rolls-Royce Trent 900 или Engine Alliance GP7200.
Суммарная тяга: до 300 000 lbf (свыше 130 000 кгс).
Практическая дальность: до 15 000 км.

Инженерный вывод по ТТХ: Колоссальный запас топлива и эффективная аэродинамика крыла позволяли A380 без труда выполнять сверхдальние межконтинентальные рейсы между мега-хабами с полной коммерческой нагрузкой, однако четырем двигателям требовался постоянный массивный пассажиропоток для окупаемости каждого рейса.

Проблемы модели

Эксплуатация столь масштабного планера потребовала глубокой перестройки всей мировой аэродромной инфраструктуры. Размах крыла в 79.8 метра и высота хвостового оперения в 24 метра означали, что далеко не каждый аэропорт мира мог физически принять A380. Узловым портам пришлось за миллиарды долларов расширять рулежные дорожки (чтобы исключить задевание двигателями заниженных препятствий), усиливать бетонное покрытие полос под нагрузку шасси с 20 колесами и строить двухъярусные телетрапы для одновременной посадки пассажиров с обеих палуб.

Противоречие, ведущее к закату

Главным фактором завершения программы A380 стали не технические изъяны машины, а фундаментальный сдвиг в экономике гражданских перевозок. Стратегия Airbus строилась на концентрации пассажиропотока в мега-хабах. Однако реальность показала несостоятельность этой модели для большинства маршрутов. Пассажиры массово выбрали прямые рейсы (point-to-point) на экономичных двухмоторных дальниках (вроде Boeing 787 или Airbus A350), которые летали чаще и связывали региональные города напрямую, минуя пересадки в хабах.

Кроме того, четырехмоторная архитектура A380 оказалась экономическим тупиком в эпоху развития надежных двухмоторных самолетов. На непопулярных направлениях или в несезон авиакомпания физически не могла набрать 500+ человек для заполнения обоих этажей. Запускать полупустого гиганта было разорительно, а ставить частые рейсы — невозможно из-за избыточной вместимости. В условиях, когда рынок потребовал гибкости и частоты расписания (аналогично частым небольшим маршруткам вместо редких огромных автобусов), гигантомания A380 исчерпала себя, что привело к остановке производства.

Место в истории

Аэробус A380 навсегда остался непревзойденным инженерным монументом эпохи мега-хабов. Это шедевр компоновки и аэродинамики, доказавший возможность создания комфортабельного двухпалубного пространства на 500+ человек. Несмотря на коммерческий закат программы и победу децентрализованных двухмоторных дальников, A380 вошел в историю гражданской авиации как вершина масштаба и инженерной дерзости.

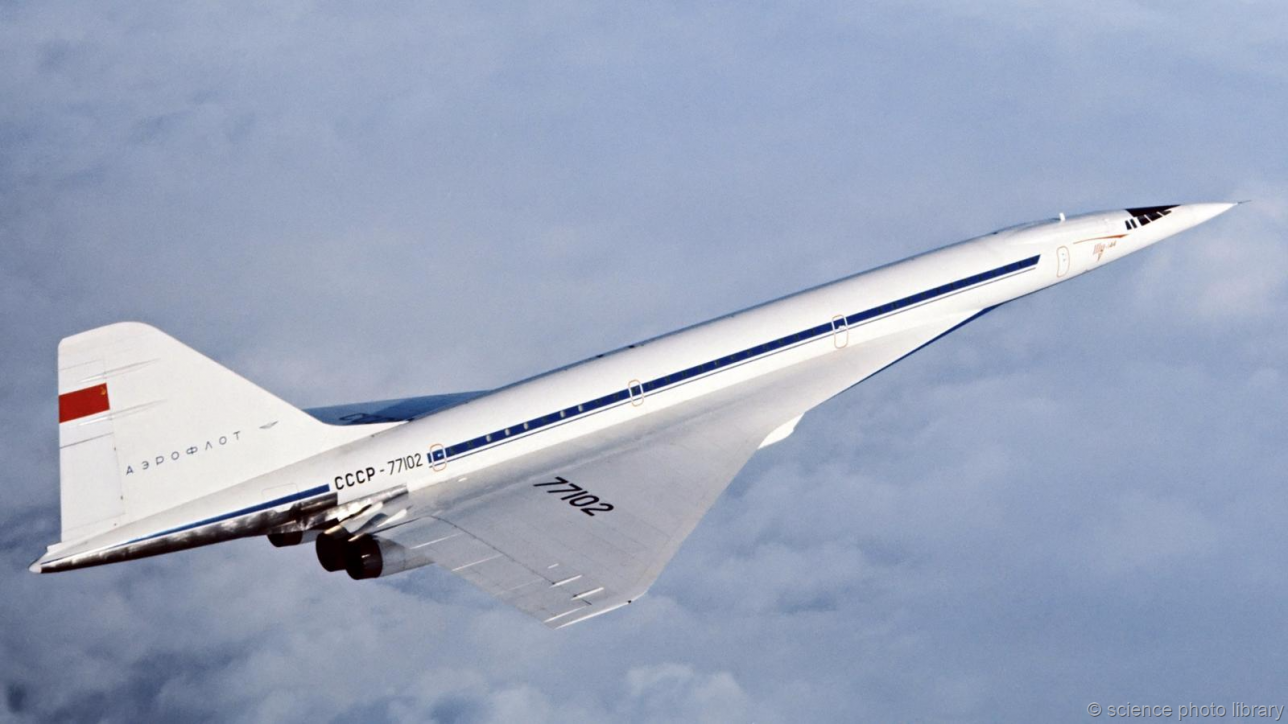

Ту-144: полет со скоростью 2 Маха, стоивший рекордного расхода топлива

Posted on 05.08.2026 by admin

Туполев Ту-144 — советский сверхзвуковой пассажирский самолет, разработанный в 1960-х годах для регулярных трансконтинентальных перевозок со скоростью, превышающей два Маха. Проект стал результатом жесткой технологической гонки за создание первой в мире серийной сверхзвуковой пассажирской машины, потребовавшей от конструкторов пересмотра базовых принципов аэродинамики, термодинамики и компоновки планера. Ниже мы рассмотрим серийную версию самолета(Ту-144С), при этом отметим, что она является не единственной.

История создания

Программа создания Ту-144 стартовала в ОКБ А. Н. Туполева в соответствии с постановлением Совета Министров СССР от 16 июля 1963 года. Главной целью было опередить англо-французский консорциум Concorde и занять лидерство в сегменте высокоскоростного гражданского транспорта. Первый полет прототип совершил 31 декабря 1968 года, опередив западного конкурента на два месяца. Программа развивалась в условиях отсутствия готовой научно-технической базы для длительных сверхзвуковых полетов: материаловедам пришлось создавать новые алюминиевые и титановые сплавы для противодействия кинетическому нагреву планера, а двигателистам — проектировать силовые установки, способные работать в диапазоне скоростей до M=2.35.

Внешний вид и аэродинамика

Аэродинамический облик Ту-144 подчинен крейсерскому режиму полета на числе Маха 2.15-2.35. Самолет спроектирован по схеме «бесхвостки» с тонким треугольным крылом оживальной формы со сложной пространственной круткой передней кромки. Отказ от классического горизонтального оперения позволил исключить до 20% вредного волнового сопротивления на сверхзвуке.

Главным следствием такой аэродинамики стала проблема продольной балансировки на малых скоростях. Из-за отсутствия стабилизатора и особенности дельта-крыла посадочная скорость машины достигала 290-300 км/ч. Для смещения аэродинамического фокуса вперед и увеличения подъемной силы на взлете и посадке инженеры внедрили в конструкцию серийных машин выдвижное переднее горизонтальное оперение (ПГО) — так называемые «усики». На крейсерском сверхзвуковом режиме ПГО полностью убиралось в фюзеляж, сливаясь с обводами.

Четыре двухконтурных турбореактивных двигателя с форсажем (ТРДДФ) НК-144А были смонтированы в едином пакете под центропланом. Такое плотное размещение минимизировало интерференционное сопротивление и оптимизировало торможение сверхзвукового потока в системе регулируемых воздухозаборников, но создавало экстремальную плотность коммуникаций и жесткую тепловую нагрузку на силовой набор.

Салон и удобство пассажиров

Эргономика пассажирского салона Ту-144 определялась физикой полета на высоте до 20 километров с крейсерской скоростью более 2 000 км/ч. Внутренний диаметр круглого фюзеляжа составлял около 3,3 метра. За счет чуть большего сечения по сравнению с западным конкурентом советским инженерам удалось реализовать компоновку кресел по схеме «2+3» (два кресла по левому борту, три — по правому). Серийные машины Ту-144С компоновались на 120-140 мест.

Шаг кресел в экономическом классе составлял 74-76 см, что было обусловлено жесткими весовыми рамками и необходимостью удержания центровки в допустимых пределах при полете. Главным фактором среды на борту был непрекращающийся экстремальный шум. Из-за работы четырех двигателей НК-144А на форсажных режимах и колоссального расхода воздуха через систему кондиционирования (которая охлаждала планер от нагрева на сверхзвуке) уровень звукового давления в салоне составлял 90-95 децибел. Голосовое общение на эшелоне было невозможным, пассажиры общались записками. Наименее шушной зоной являлась носовая часть салона.

Технические характеристики Ту-144С

Параметры верифицированы по официальным эксплуатационным регламентам серийных машин с двигателями НК-144А:

Класс: Сверхзвуковой пассажирский лайнер.
Максимальная скорость: 2 400 км/ч (M=2.27)- штатный технологический максимум для серийной машины с двигателями НК-144А.
Практический потолок: 20 000 м.
Максимальная взлетная масса (MTOW): 195 000 кг.
Силовая установка: 4 × ТРДДФ НК-144А.
Суммарная тяга на форсаже: до 80 000 кгс.
Практическая дальность (с коммерческой нагрузкой): 3 080 — 3 500 км.

Инженерный вывод по ТТХ: Высокая энерговооруженность обеспечивала уверенный выход на сверхзвуковой эшелон, но выбор в пользу двигателей НК-144А с высоким удельным расходом топлива на форсаже жестко ограничивал дальность полета первых серийных машин, исключая рентабельные трансконтинентальные перелеты без промежуточных посадок.

Проблемы модели

Эксплуатация Ту-144 требовала от летного состава прецизионного управления сложнейшими системами. Главной технической угрозой силовой установке был помпаж — срыв газодинамического потока в компрессоре двигателей НК-144А при нарушении баланса в сверхзвуковых воздухозаборниках. Рассинхронизация тяги моторов на числе Маха 2.15 вызывала резкие динамические забросы по крену и тангажу, требующие немедленного вмешательства автоматики и экипажа.

Посадка машины с низкорасположенным треугольным крылом выполнялась на скоростях 290-300 км/ч. Из-за отсутствия механического реверса тяги на серийных двигателях НК-144А для торможения тяжелого планера на полосе применялся мощный тормозной парашют, выпускаемый из хвостового отсека при касании.

Противоречие, ведущее к закату

Программа столкнулась с комплексом неразрешимых технико-экономических противоречий. Двигатели НК-144А обладали недостаточной топливной эффективностью на сверхзвуке, из-за чего дальность Ту-144С оставалась недостаточной для регулярной коммерческой эксплуатации на протяженных линиях. Появление экономичных двигателей РД-36-51А на модификации Ту-144Д решило проблему дальности, но общая экономическая модель программы к тому моменту исчерпала себя. Высокая стоимость летного часа, трудоемкое регламентное обслуживание после каждого рейса и запрет на сверхзвуковые полеты над сушей из-за ударной волны сделали пассажирскую эксплуатацию убыточной. Регулярные рейсы Аэрофлота на Ту-144 были прекращены в мае 1978 года.

Место в истории

Туполев Ту-144 остался в истории как первый в мире коммерческий сверхзвуковой пассажирский лайнер, опередивший время и доказавший реализуемость трансконтинентальных полетов на удвоенной скорости звука. Машина стала важнейшим этапом развития отечественного самолетостроения, заложившим базу для фундаментальных исследований в области высокоскоростной аэродинамики.

Aérospatiale-BAC Concorde: полет со скоростью 2 Маха через океан, но себе в убыток

Posted on 05.08.2026 by admin

Aérospatiale-BAC Concorde представляет собой один из самых амбициозных технологических прорывов в истории мировой авиации. Созданный совместными усилиями британской и французской инженерных школ, этот сверхзвуковой пассажирский лайнер доказал принципиальную возможность регулярных коммерческих перевозок на удвоенной скорости звука. Машина стала символом технического превосходства инженерной мысли, преодолевшей барьеры аэродинамики и термодинамики, но столкнувшейся с жесткой стеной физических и экономических ограничений.

История создания

Разработка сверхзвукового пассажирского транспорта стартовала в конце 1950-х годов независимо в Великобритании и Франции. Британцы в рамках комитета Supersonic Transport Aircraft Committee и французы через компании Sud-Aviation столкнулись с астрономическими затратами на научно-исследовательские и опытно-конструкторские работы. Понимая, что ни одна из стран поодиночке не потянет финансирование, в ноябре 1962 года правительства Великобритании и Франции подписали межгосударственный договор о совместной разработке единого лайнера. Проект получил имя Concorde. Главной задачей ставилось создание машины, способной преодолевать Атлантику за 3-4 часа, сократив межконтинентальное время вдвое. Программа развивалась на фоне жесткой конкуренции с американскими проектами и советской программой Ту-144. Европейский консорциум довел машину до полноценной коммерческой эксплуатации на регулярных трансатлантических линиях, в то время как американские проекты остановились на стадии проработки, а советский сверхзвуковой лайнер завершил пассажирские рейсы досрочно.

Внешний вид и аэродинамика

Экстерьер Concorde подчинен жестким требованиям сверхзвуковой аэродинамики при полетах на крейсерских режимах с числом Маха 2.02. Обычное стреловидное крыло на таких скоростях создает критическое волновое сопротивление и срыв потока. Инженеры применили сложное оживальное дельта-крыло. Его двойная кривизна по передней кромке генерирует мощные стабильные вихри на больших углах атаки, обеспечивая необходимую подъемную силу на взлете и посадке без использования громоздкой механизации. Узкий веретенообразный фюзеляж спроектирован по правилу площадей для минимизации аэродинамического сопротивления в околозвуковой зоне. Отсутствие горизонтального оперения потребовало интеграции элевонов по задней кромке крыла для управления по тангажу и крену.

Салон и удобство пассажиров

Ультразвуковая аэродинамика наложила жесткие ограничения на габариты пассажирского отсека. Ширина фюзеляжа Concorde была намеренно заужена для снижения площади поперечного сечения и массы. Салон компоновался по схеме 2+2 (по два кресла в ряд с узким центральным проходом), что делало его теснее салона обычных дозвуковых узкофюзеляжных лайнеров. Стандартная коммерческая компоновка была рассчитана на 100 пассажиров. Из-за сильного кинетического нагрева обшивки иллюминаторы сделали уменьшенными, чтобы исключить тепловое излучение внутрь кабины. Лучшими местами традиционно считались кресла в центральной части салона над центропланом, где уровень вибраций от работы четырех двигателей ощущался минимально, в то время как хвостовая зона подвергалась повышенному акустическому воздействию силовой установки.

Технические характеристики Concorde

Параметры верифицированы по официальным эксплуатационным регламентам и сертификатам летной годности для серийных машин:

Класс: Сверхзвуковой пассажирский лайнер.
Максимальная крейсерская скорость: 2 150 км/ч (М=2.02).
Практический потолок: 18 300 м (60 000 футов).
Максимальная взлетная масса (MTOW): 185 000 кг.
Силовая установка: 4 × ТРД с форсажем (одноконтурные турбореактивные двигатели) Rolls-Royce / SNECMA Olympus 593 Mk 610.
Суммарная тяга на форсаже: до 68 000 кгс.
Практическая дальность: 6 470 — 7 250 км.

Инженерный вывод по ТТХ: Высокая энерговооруженность при максимальном взлетном весе обеспечивала уверенный выход на эшелон 18 километров, где разреженный воздух позволял реализовывать крейсерский сверхзвук с минимальным аэродинамическим сопротивлением, однако платой за это выступал чудовищный удельный расход топлива на форсажных режимах.

Проблемы модели

Эксплуатация Concorde потребовала решения беспрецедентных инженерных задач. Главным вызовом стал аэродинамический нагрев: при полете на М=2.02 носовая часть и обшивка планера раскалялись до +100 °C, из-за чего алюминиевый сплав удлинял фюзеляж самолета в полете на 15-20 сантиметров. Для защиты от плавления фюзеляж окрашивали специальной белой термостойкой краской с высокой степенью отражения. Другой проблемой была балансировка: при переходе из дозвука в сверхзвук центр давления смещался назад на два метра. Чтобы парировать этот скачок без потери управляемости, экипаж в полете производил принудительную перекачку топлива между передними и задними балансировочными баками. Кроме того, из-за огромного угла атаки на взлете и посадке пилоты физически не видели полосу — для этого носовой обтекатель с остеклением опускался вниз на шарнирах.

Противоречие, ведущее к закату

Программа столкнулась с непреодолимым комплексом экономических и регуляторных барьеров. Шок от нефтяных кризисов 1970-х годов резко взвинтил стоимость авиационного керосина, сделав эксплуатацию прожорливых двигателей Olympus убыточной. Ударная волна при преодолении звукового барьера запрещала полеты на сверхзвуке над сушей, ограничив маршрутную сеть главным образом трансатлантическими направлениями. Высокая стоимость разработки при отмене заказов мировыми авиакомпаниями (из изначальных планов на сотни машин построили всего 14 серийных бортов для двух национальных перевозчиков — Air France и British Airways) превратила проект в финансовую черную дыру. Финальный удар по программе нанесла катастрофа в Париже в июле 2000 года и последовавший мировой кризис авиаперевозок после событий 2001 года, после чего коммерческая эксплуатация Concorde была окончательно свернута.

Место в истории

Aérospatiale-BAC Concorde навсегда остался непревзойденным триумфом чистой инженерной мысли и аэродинамики. Это технологический памятник эпохе, когда конструкторы смогли подчинить себе скорость звука в пассажирском сегменте. Несмотря на то, что физика и экономика закрыли проект, Concorde установил планку технологической сложности, к которой современная гражданская авиация пытается вернуться спустя десятилетия.
