Boeing 747 представляет собой первый в мире широкофюзеляжный дальнемагистральный пассажирский самолет, задавший стандарты мировой гражданской авиации на полвека вперед. Появившись на стыке тесных узкофюзеляжных лайнеров первого поколения и грядущего дефицита пропускной способности мировых аэропортов, этот четырехмоторный гигант стал абсолютным символом трансконтинентальной эпохи. За его монументальным силуэтом скрывается уникальный комплекс инженерных компромиссов, завязанных на двойное назначение, аэродинамику больших масс и жесткую эволюцию бортовых систем.
История создания
В середине 1960-х годов ключевые международные хабы начали задыхаться от дефицита слотов. Узкофюзеляжные Boeing 707 и Douglas DC-8 перевозили слишком мало людей, а воздушные коридоры и полосы приближались к пределу пропускной способности. Легендарный глава авиакомпании Pan Am Хуан Триппе обратился к руководству Boeing с запросом на создание принципиально иной машины. Расчет был простым и прагматичным: резко увеличить вместимость фюзеляжа, чтобы за счет эффекта масштаба снизить себестоимость перевозки каждого пассажира. Целью было не извлечение сверхприбыли для корпорации, а удешевление билетов, чтобы перелеты через океан стали доступны обычному среднему классу, а не только финансовой элите. Проект возглавил главный конструктор Джо Саттер. Перед инженерной командой встал вызов: как управлять гигантским четырехмоторным планером в эпоху до повсеместного внедрения цифровых компьютеров, и как защитить инвестиции корпорации от финансового краха в случае, если вся мировая авиация внезапно уйдет в сверхзвуковой сегмент.
Особенности первых модификаций и «горбатая» компоновка
Главным внешним и конструктивным отличием Боинг 747 стал знаменитый «горб» — приподнятая носовая часть фюзеляжа, где разместилась кабина пилотов. В советской строевой и пилотажной среде за эту особенность самолет сразу получил народное прозвище «Горбатый», а в мировом масштабе за ним закрепилось легендарное каноническое имя «Jumbo Jet» (Джамбо Джет).
Это решение не было прихотью дизайнеров; оно продиктовано чистой прагматикой двойного назначения. В конце 1960-х годов авиастроители были уверены, что за сверхзвуковыми лайнерами будущее, а дозвуковые гиганты очень быстро потеряют пассажиров и станут никому не нужны. Чтобы проект не обернулся финансовой катастрофой для самого концерна Boeing, Джо Саттер спроектировал планер так, чтобы его можно было легко переоборудовать в полноценный грузовик.
Для эффективной погрузки массивных контейнеров через нос самолета требуется открывать переднюю часть фюзеляжа как ворота. Если бы кабина осталась на своем месте, откидывающаяся носовая дверь перерезала бы тросы и кабельные трассы управления. Инженеры подняли кабину на уровень «второго этажа» (на высоту шестиэтажного дома), а за ней образовалось пространство, которое на пассажирских версиях сначала превратили в элитный лаунж-бар, а позже зашили под стандартные кресла. Так родился первый в мире двухпроходный широкофюзеляжный салон с двумя палубами в носовой части.
Аэродинамика крыла и трансзвуковые режимы
Крыло Боинг 747 проектировалось в доцифровую эпоху с использованием продувок в аэродинамических трубах. Инженеры заложили большую стреловидность по передней кромке (37.5 градусов), чтобы искусственно замедлить набегающий поток и отодвинуть волновой кризис на крейсерских числах Маха 0.84-0.85. Профиль крыла получил сложную аэродинамическую крутку: угол установки сечений и их относительная толщина плавно менялись от корня к законцовкам. Это гарантировало, что при выходе на критические углы атаки срыв потока начнется у центроплана, а не на концах крыла, оставляя экипажу эффективное управление элеронами.
На поздней легендарной модификации 747-400 аэродинамику крыла радикально пересчитали: размах увеличили, а на законцовках впервые установили вертикальные винглеты. Они укротили концевые вихри, снизив индуктивное сопротивление и дав прирост дальности без увеличения расхода топлива.

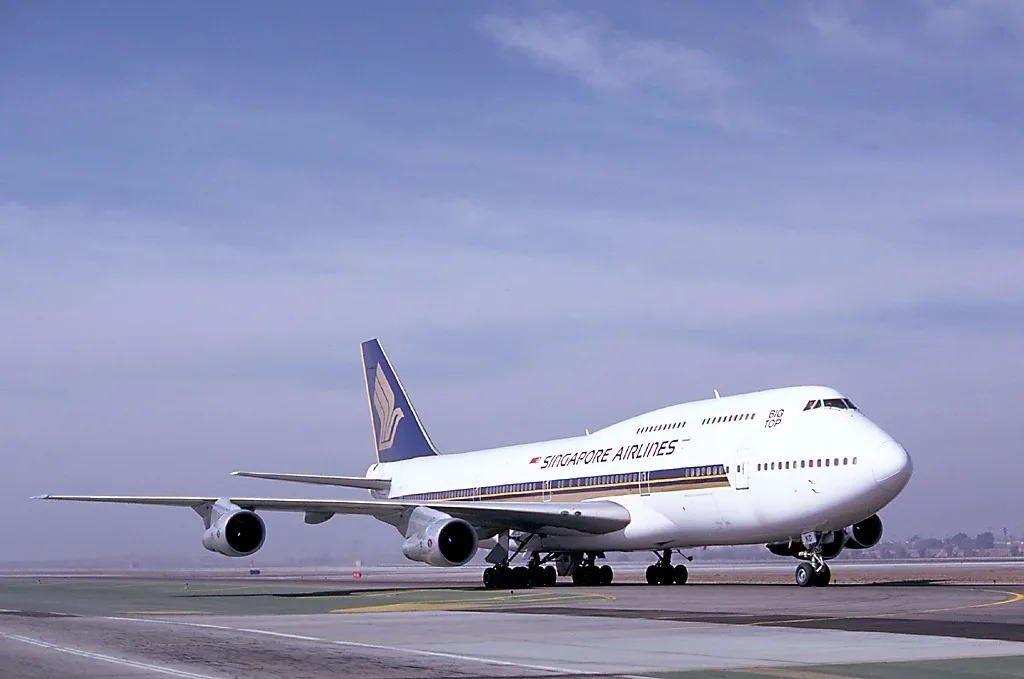

Эволюция поколений
| Поколение / Модификация | Годы серии | Силовая установка (Двигатели) | Максимальная взлетная масса (MTOW) | Максимальная вместимость | Максимальная дальность |
|---|---|---|---|---|---|
| Original (-100 / -200) | 1969 — 1991 | Pratt & Whitney JT9D / General Electric CF6 / RB211 | до 377 842 кг (-200) | до 366 — 452 кресел | до 9 800 — 12 700 км |
| Classic (-300) | 1980 — 1990 | PW4000 / CF6-80C2 / RB211 | до 377 842 кг | до 565 кресел (удлиненный верхний «горб») | до 12 400 км |
| 747-400 (Флагман эпохи) | 1988 — 2009 | PW4000 / CF6-80C2 / RB211-524H | до 396 900 кг | до 660 кресел (в одноклассной компоновке) | до 13 450 км |
| 747-8 (Финальный тяжеловес) | 2011 — 2023 | General Electric GEnx-2B67 | до 447 700 кг | до 467 кресел (в типичной 3-классной) / до 605 макс. | до 14 320 км |
Поколение Original (-100 / -200) — Аналоговая эпоха и обязательный бортинженер
Запуск семейства с двигателями Pratt & Whitney JT8D и классической аналоговой архитектурой в кабине. Огромная панель приборов состояла из сотен стрелочных указателей, тумблеров и механических задатчиков. Из-за колоссальной сложности контроля четырех мощных моторов и сложнейших топливных магистралей в состав экипажа в обязательном порядке входил бортинженер, управлявший силовой установкой с отдельного бокового пульта.
Поколение Classic (-300) — Удлиненный «горб» и рост емкости
Модификация получила удлиненную верхнюю палубу (верхний «горб» стал длиннее, вмещая больше кресел бизнес-класса), новые модификации двигателей и возросшую коммерческую нагрузку, позволившую авиакомпаниям эффективнее использовать машину на оживленных маршрутах без радикального изменения базового планера.
Поколение 747-400 — «Стеклянная кабина» и винглеты
Флагманская и самая массовая модификация семейства (1988 год), объединившая кардинальную модернизацию. Во-первых, произошел переход на «стеклянную кабину» (Glass Cockpit): аналоговые стрелки уступили место ЭЛТ-мониторам и цифровым вычислителям, что позволило ликвидировать рабочее место бортинженера и сократить экипаж до двух пилотов. Во-вторых, крыло получило законцовки (винглеты), укротившие концевые вихри и поднявшие дальность.

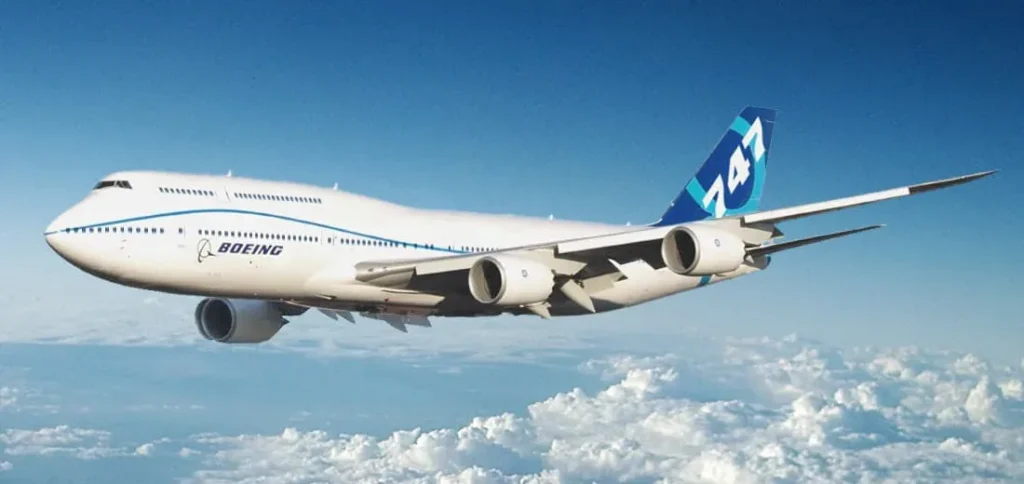

Поколение 747-8 — Финальный тяжеловес с технологиями Dreamliner
Финальная эволюция гиганта (2011-2023 гг.). Планер получил удлиненный фюзеляж, перепроектированное суперкритическое крыло без винглетов (с изогнутыми законцовкам по типу 787) и принципиально новые двигатели General Electric GEnx-2B67. Машина стала самым длинным пассажирским лайнером в мире до появления Boeing 777X, замкнув историю четырехмоторных флагманов.
Пилотирование: оптика высоты и инерция масс
Управление четырехмоторным гигантом требовало от экипажа учета суровой физики тяжелого планера:
- Оптика высоты: Из-за того, что пилоты сидят в носу на верхнем «горбе», их глаза находятся на высоте 6-8 метров над землей. Это создавало сильный оптический обман на посадке. Если КВС пытался выравнивать машину, ориентируясь на привычную высоту капота над полосой (как на узкофюзеляжниках), то основные тележки шасси, висящие далеко позади и внизу под хвостом, со страшным ударом втыкались в бетон. Пилоты отрабатывали филигранное «упреждение выравнивания» по радиовысотомеру, мысленно перенося точку вращения планера назад.
- Инерция крена: Из-за огромного размаха крыла и колоссальной массы машина обладала чудовищной инерцией. Поворот штурвала не давал мгновенного отклика — лайнер сначала плавно «думал», а затем перекладывался по крену, требуя от пилотов синхронной работы штурвалом и педалями во избежание опасного скольжения.
Безопасность и эксплуатационный опыт
За более чем полувековую историю эксплуатации Боинг 747 заслужил репутацию исключительно прочной и живучей машины. Подавляющее большинство аварий в его статистике связано не с конструктивными дефектами планера, а с человеческим фактором, внешними воздействиями или теракт-фактором. Самым известным системным уроком для мировой индустрии стала катастрофа рейса Japan Airlines 123 в 1985 году, вызванная разрушением задней гермоперегородки из-за допущенных много лет назад ошибок при ремонте после жесткого удара хвостом при посадке. Это заставило жестко пересмотреть регламенты контроля силовой структуры хвоста на всех тяжелых лайнерах планеты.
Место в истории
Боинг 747 навсегда остался «Королевой небес» — непревзойденным инженерным монументом эпохи расцвета дозвуковой реактивной авиации. Соединив в себе концепцию грузопассажирского трансформера, монументальную надежность и двухпалубный масштаб, этот гигант сформировал облик современных межконтинентальных перевозок и открыл эру массового глобального туризма.
