Туполев Ту-144 и его магистральный собрат Ту-154 представляют собой высшую точку развития Советской реактивной гражданской авиации 1960-1970-х годов. В строевой и пилотажной среде за Ту-154 закрепилось уважительное имя «Полтинник». Созданный для решения сложных задач межрегионального сообщения, этот трехдвигательный лайнер объединил в себе крейсерскую скорость, сопоставимую с боевыми машинами, и способность работать с коротких полос провинциальных портов. За стремительным силуэтом «Полтинника» скрывался сложнейший комплекс инженерных решений, определивших его уникальный, но предельно строгий характер пилотирования.
Ниже мы рассмотрим эволюцию семейства Ту-154, дав инженерный взгляд на логику его трансформации. Здесь вы не найдете сухих цифр ТТХ в вакууме: приводить их без привязки к конкретному поколению и конструктивным особенностям — это не наш подход.
История создания
В середине 1960-х годов Главное управление Гражданского воздушного флота (Аэрофлот) столкнулось с тяжелой разнотипицей парка на среднемагистральных линиях. Рейсы одновременно обслуживали первый советский реактивный Ту-104, а также турбовинтовые Ил-18 и Ан-10. Эти машины требовали разного аэродромного оборудования, разных типов топлива и летали с принципиально разными скоростями. ОКБ А. Н. Туполева получила задачу создать единый реактивный флагман на 150-180 мест, способный полностью заменить эти три типа.
Главным инженерным конфликтом проекта стало требование объединить несовместимое: самолет должен был развивать крейсерскую скорость реактивного Ту-104 (850-950 км/ч), но при этом садиться на короткие полосы региональных аэропортов II категории со слабым бетонным или грунтовым покрытием. Чтобы закрыть эту задачу, инженеры пошли на создание уникального крыла и многоколесного шасси. Первый полет прототипа состоялся 3 октября 1968 года, а с 1972 года Ту-154 вышел на регулярные пассажирские трассы.
Внешний вид и аэродинамика
Хищный и стремительный облик Ту-154 продиктован требованиями высокой крейсерской скорости полета (до M=0.86). Главная черта планера — тонкое стреловидное крыло с углом стреловидности 35 градусов по линии четвертей хорд (значительно больше, чем у большинства дозвуковых аналогов той эпохи). Чтобы сажать столь быстрое крыло на короткие полосы, инженеры оснастили его развитой мощной механизацией: трехщелевыми закрылками, предкрылками по всему размаху и многосекционными интерцепторами (спойлерами) для гашения подъемной силы при касании.
На задней кромке крыла разместили два массивных обтекателя — «челнока». В них убирались 6-колесные тележки основных стоек шасси. Это решение снизило удельное давление на бетон, позволив 90-тонной машине летать в региональные порты, а по правилу площадей эти гондолы уменьшали волновое сопротивление на околозвуковых скоростях.
Силовая установка из трех двигателей была полностью вынесена в хвостовую часть. Боковые моторы (№1 и №3) разместились на пилонах по бокам фюзеляжа, а средний мотор (№2) спрятали внутри хвостового отсека, подавая к нему воздух через изогнутый S-образный канал от воздухозаборника в основании киля. На верхушке киля закрепили Т-образное горизонтальное оперение, убранное из зоны реактивных струй.
Салон и удобство пассажиров
Диаметр фюзеляжа Ту-154 составляет 3,8 метра, что позволило реализовать компоновку кресел по схеме «3+3» с одним центральным проходом. Салон рассчитывался на перевозку от 152 до 180 пассажиров при шаге кресел 75-81 см.
Пассажирский опыт на Ту-154 определялся размещением двигателей в корме. В носовой части и первом салоне (ряды 1-10) стояла редкая для того времени тишина — на высоте 10 000 метров слышался лишь мягкий шум набегающего потока. Однако на последних рядах (ряды 25-31), расположенных прямо под моторами и S-каналом, пассажиры ощущали сильный низкочастотный гул и вибрацию турбин.
Благодаря высокой энерговооруженности трех двигателей НК-8-2У (суммарная тяга свыше 31 500 кгс), Ту-154 набирал эшелон круче и быстрее конкурентов. Крейсерская скорость в 900-930 км/ч позволяла экономить от 20 до 40 минут времени полета на трехчасовом маршруте по сравнению с другими типами судов.
Пилотирование: «строгий» характер и высокая скорость захода
В пилотажном сообществе Ту-154 считался машиной, требующей высочайшего профессионализма. Экипаж состоял из четырех человек: КВС, второго пилота, штурмана и бортинженера. Посадочная скорость из-за крыла стреловидностью 35° была очень высокой — 260-280 км/ч.
Главной сложностью на посадке была склонность планера к просадке. Если пилот на выравнивании снижал скорость ниже расчетной всего на 10-15 км/ч, тонкое крыло резко теряло подъемную силу, и машина проваливалась к полосе с высокой вертикальной скоростью. Вытянуть ее одним лишь взятием штурвала на себя было невозможно — требовалось незамедлительно давать импульс РУДами. При этом комплексная система АБСУ-154 позволяла выполнять автоматические заходы на посадку в сложных метеоусловиях.
Инженерные рудименты и родовые травмы
Высокая скорость и грузоподъемность Ту-154 потребовали оплаты жесткими конструктивными компромиссами:
- Т-образное оперение и сваливание в плоский штопор (Deep Stall): Главная опасная особенность схемы. При выходе на критические углы атаки сорванный с крыла турбулентный поток устремлялся назад и полностью затенял высокое Т-образное оперение. Руль высоты попадал в аэродинамическую тень крыла и терял эффективность. Самолет «подхватывало» и сваливало в плоский штопор, выйти из которого силами экипажа было физически невозможно.
- Задняя центровка и чувствительность к выработке топлива: Массивный хвостовой блок из трех двигателей смещал центр тяжести назад. Для балансировки керосин заправлялся в крыльевые баки. По мере выработки топлива в полете центровка смещалась еще дальше к корме, делая самолет предельно чутким по тангажу.
- Жесткие требования к выравниванию: Высокая посадочная скорость не прощала ошибок с расчетом высоты касания, требуя филигранной работы газом и триммерами.

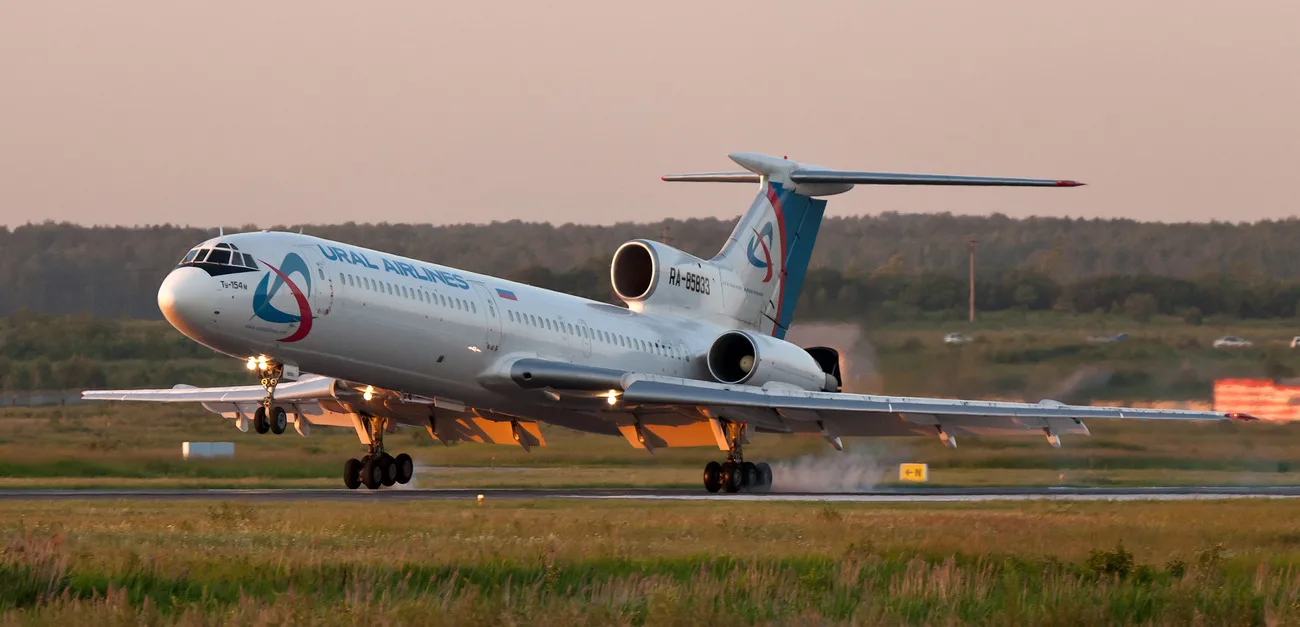

Эволюция поколений и модификаций
Поколение Ту-154 (базовый) / 154А / 154Б / 154Б-2
Зачем создавался: Формирование основного магистрального парка Аэрофлота в 1970-х годах.
Что решалось: Поэтапное увеличение взлетной массы (с 90 до 98 тонн), улучшение автоматики АБСУ-154 и рос вместимости салона со 152 до 180 кресел.
Как решено: Усилена конструкция крыла, установлены более мощные двигатели НК-8-2У (3 × 10 500 кгс), обновлено радиоэлектронное оборудование.
Что вышло: Основная рабочая лошадка советских средних и дальних линий, отличавшаяся высокой скоростью, но высокой прожорливостью по топливу.
Поколение Ту-154М — Глубокая ремоторизация
Зачем создавался: Нефтяные кризисы и ужесточение международных норм по шуму и экономичности в 1980-х годах сделали эксплуатацию двигателей НК-8-2У убыточной.
Что решалось: Радикальное снижение расхода топлива, увеличение дальности и обеспечение соответствия европейским нормам по шуму для международных рейсов.
Как решено: Конструкторы заменили силовую установку на экономичные двухконтурные двигатели Д-30КУ-154 (3 × 10 700 кгс) разработки ОКБ Соловьева. Была переработана аэродинамика: трехщелевые закрылки заменили на более эффективные двухщелевые, изменили формы наплывов и воздухозаборников.
Что вышло: Пик эволюции семейства (1984-2013 гг.). Расход топлива снизился на 20%, практическая дальность выросла до 5 200-6 600 км, а самолет получил возможность активно летать в Европу.
Матрица модификаций семейства Ту-154
| Поколение / Модификация | Годы серии | Силовая установка (Двигатели) | Максимальная взлетная масса (MTOW) | Максимальная вместимость | Практическая дальность |
|---|---|---|---|---|---|
| Ту-154 / 154А / 154Б | 1970 — 1985 | 3 × ТРДД НК-8-2 / НК-8-2У | 90 000 — 98 000 кг | 152 — 180 кресел | 2 650 — 3 900 км |
| Ту-154М | 1984 — 2013 | 3 × ТРДД Д-30КУ-154 | 100 000 — 104 000 кг | до 180 кресел | 5 200 — 6 600 км |
Безопасность и слабые места
История безопасности Ту-154 отражает интенсивность его эксплуатации в самых тяжелых климатических зонах. Из более чем тысячи построенных машин в авариях и катастрофах было потеряно около 70 бортов. Подавляющее большинство трагедий происходило из-за человеческого фактора: ошибок экипажа в сложных метеоусловиях, выходов ниже минимума погоды или нарушений центровки при загрузке.
Однако главной технической черной меткой типа оставалась уязвимость к плоскому штопору при затенении Т-образного оперения. Катастрофы под Учкудуком (1985 г.) и Донецком (2006 г.) произошли из-за того, что экипажи при попытке обойти грозовые фронты или в условиях высокой температуры воздуха вывели машины на критические углы атаки, после чего начался необратимый «подхват» и сваливание.
Ту-154 в мировой и отечественной авиации
Ту-154 вошел в историю как стальной хребет советского Аэрофлота. Перевезя сотни миллионов людей, «Полтинник» сформировал культуру скоростных магистральных полетов на пространстве от Калининграда до Камчатки, заслужив статус легендарной машины, требовавшей от пилота высочайшего класса мастерства.
