Азимутальная поправка
Азимутальная поправка – это угол заключенный между северными направлениями опорного и истинного меридианов. Она отсчитывается от опорного меридиана в сторону истинного - к востоку с плюсом, к западу с минусом (аналогично магнитному склонению и девиации).
Вместе с условным магнитным склонением, азимутальная поправка используется при преобразовании курсов (направлений) - переходе от одного меридиана отсчета к другому, например, для контроля или коррекции курсовой системы или определении места самолёта по пеленгам. Зная курс от одного меридиана мы можем определить, каким он будет, если его измерить от другого меридиана.

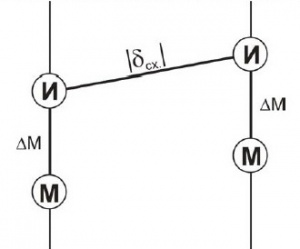

Для упрощения запоминания правила использования азимутальной поправки и условного магнитного склонения, удобно пользоваться мнемонической схемой приведённой на рисунке.
Схема позволяет «перейти» от меридиана одной точки (истинного или магнитного) к меридиану другой (тоже истинному или магнитному).
Две вертикальные линии условно изображают меридианы – от одного из них курс известен, а к другому нужно перейти. На каждом из них кружки с буквами И и М, что означает истинный и магнитный курсы. На каждом из меридианов истинный и магнитный курсы отличаются на магнитное склонение ΔМ, на каждом из меридианов оно свое.
Верхние кружки с надписями И соединены наклонной линией, на которой надписано |δсх| (угол схождения меридианов по абсолютной величине). Важно обратить внимание на то, что эта наклонная линия идет вверх, если смотреть слева направо (с запада к востоку). То есть, кружки на правом меридиане выше, чем на левом. Перед использованием мнемонической схемы целесообразно вначале рассчитать угол схождения меридианов по модулю, то есть, не обращая внимания на его знак. Знак будет учтен «автоматически» при использовании схемы.
Для определения модуля угла схождения меридианов нужно просто посмотреть, на сколько градусов различаются долготы двух меридианов и умножить это число на синус средней широты. Этот расчет удобно выполнять на НЛ-10.
Всегда от одного из меридианов курс известен, а от другого его нужно узнать. Сначала необходимо определить, какая из двух вертикальных линий на схеме будет изображать тот и другой меридиан. Сделать это нетрудно, зная долготы меридианов, если вспомнить, что долгота возрастает к востоку (на рисунке – вправо). Тот курс, который задан, может отсчитываться от истинного или магнитного меридиана. В соответствии с этим «движение» по схеме начинается с кружка И или М на том из двух меридианов, от которого известен курс. Закончить «движение» нужно на меридиане второй точки, на кружке И или М в зависимости от того, какой именно курс нужно определить.
А сам смысл применения этой схемы очень прост. Перемещаясь по ней от исходного кружка к конечному нужно прибавлять (вычитать) все те поправки (со своим знаком), которые встретятся на пути. Причем, при движении вверх – прибавлять, а при движении вниз – вычитать.
