Курс МП
Марка широко применяемого в ГА бортового навигационно-посадочного оборудования. В настоящее время в эксплуатации находятся два типа - "Курс-МП-2", и "Курс-МП-70", назначение и основные эксплуатационно-технические характеристики которых одинаковы. Различаются они составом оборудования и конструктивным исполнением.
Навигационные функции при приеме сигналов VOR следующие:
- самолетовождение по ортодромической траектории, проходящей через точку расположения VOR в автоматическом, директорном или ручном режимах;
- определение МПР или КУР и места ВС по двум VOR.
При приеме сигналов систем посадки (КГС) "Курс-МП" обеспечивается управление посадкой в автоматическом, директорном или ручном режимах.
Основными конструктивными элементами "Курс-МП-70" являются два навигационно-посадочных устройства (НПУ), блок встроенного контроля, два пульта управления, два селектора курса, селектор режимов и радиомагнитный индикатор, выполненный в виде отдельного блока. Навигационно-посадочное устройство включает курсовой, глиссадный и маркерный радиоприемники и высокочастотные элементы встроенного контроля. Выбор требуемых частотных каналов и проверка работоспособности оборудования осуществляются с помощью пульта управления. В зависимости от установки тумблера "Автоном. ручн." переход с одного частотного канала на другой может производиться вручную или автоматически под действием управляющих сигналов от бортового навигационного вычислителя. При автоматическом управлении горит лампа сигнализации над тумблером "Автоном. ручн.". Кнопки "Контроль" на пульте управления позволяют проверить работоспособность аппаратуры "Курс-МП-70". Последовательно нажимая эти кнопки и, наблюдая отклонения курсовых и глиссадных планок приборов ПНП и ПКП, свечение ламп готовности и прослушивая звучание позывных, пилот может убедиться в работоспособности всех элементов аппаратуры. Органы управления селектора режимов позволяют установить требуемый режим работы (VOR, СП-50 или ILS). Регулятор "Звук" "Маршрут-посадка" позволяет изменять чувствительность маркерного радиоприемника. Факт приема сигналов радиомаяка и индикация работоспособности НПУ фиксируются сигнальными лампами К1, К2, П, Г2 (эти лампы сигнализируют о готовности аппаратуры к работе), бленкерной сигнализацией и сигнализацией направления полета "На" или "От". Требуемый курс полета устанавливается с помощью селекторов курса или органами управления, установленными на индикаторах ПНП. Индикация данных, получаемых с помощью "Курс МП-70", производится стандартными указателями, которые входят в состав ПНК: индикатором курсовых углов ИКУ-1А, плановым навигационным прибором ПНП и пилотажно-командным прибором ПКП. Индикаторы ИКУ-1А устанавливают на приборных досках пилотов и штурмана, навигационно-пилотажные и командно-пилотажные приборы - на приборных досках пилотов, цифровой указатель азимута ЦИА-1 - на приборной доске штурмана. Упомянутые средства отображения являются многоцелевыми, они используются не только для отображения информации, получаемой с помощью КГС и маяков VOR, но и для отображения результатов измерения КУР с помощью АРК и РСБН. Центральная часть ПНП отведена обозначенным точками шкалам указателей курса и глиссады, относительно которых перемещаются планки курса и глиссады. Планка и шкала курса предназначаются для отображения данных КГС и системы VOR. Справа и слева на периферии ПНП размещены бленкеры курса и глиссады. У шкалы курса вне ее располагаются индекс заданного курса (ЗК), выставляемого ручкой "Курс" на селекторе курса устройства "Курс МП-70". Вблизи от центра прибора расположен также индекс "ОТ-НА", указывающий направление полета на радиомаяк. На ПКП по периферии прибора в его правой и нижней частях расположены шкалы и планки указателей курса и глиссады при полете по сигналам радиомаячной системы посадки (РМС) и радиомаяка VOR. В верхней части ПКП расположены бленкеры курса и тангажа.

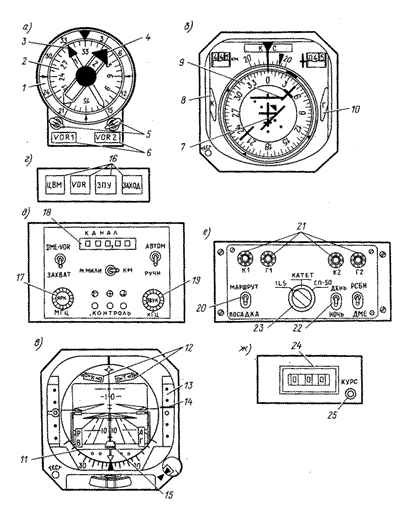

Органы управления и отображения информации устройства "Курс МП-70":
а) индикатор курсовых углов:
- 1,2 - неподвижная и подвижная шкалы;
- 3,4 - узкая и широкая стрелки;
- 5 - переключатели входов индикатора к выходам приемников сигналов VOR или к радиокомпасам;
- 6 - указатели аппаратуры, к которой подключен индикатор;
б) плановый навигационный прибор (ПНП):
- 7,9 - планки курса и глиссады, при работе по маяку планка курса показывает отклонение ВС от задаваемой радиомаяком ортодромии;
- 8,10 - бленкеры курса и глиссады;
в) пилотажный командный прибор (ПКП):
- 11,15 - шкала и планка курса, указывающая отклонение ВС от ортодромии, задаваемой маяком VOR;
- 12 - бленкеры курса и тангажа;
- 13, 14 - шкала и планка глиссады;
г) пульт управления органами индикации:
- 16 - кнопки-табло, подсвечиваемые при их включении;
д) - пульт управления:
- 17,19 - ручки выбора частотного канала;
- 18 - устройство отображения номера выбранного канала;
е) селектор режимов;
- 20 - переключатель чувствительности маркерного радиоприемника;
- 21 - лампы сигнализации исправности курсового и глиссадного каналов;
- 22 - переключатель яркости и подсвечивания;
- 23 - переключатель режимов работы;
ж) селектор курса;
- 24 - табло отображения выбранного курса;
- 25 - ручка установки требуемого курса полета
